Описание

ESP32 ESP 32 Беспроводной модуль макетная плата ESP-WROOM-32 ESP32-S ESP32-A1S ESP32-WROVER-I ESP32-WROVER ESP32-CAM с OV2640

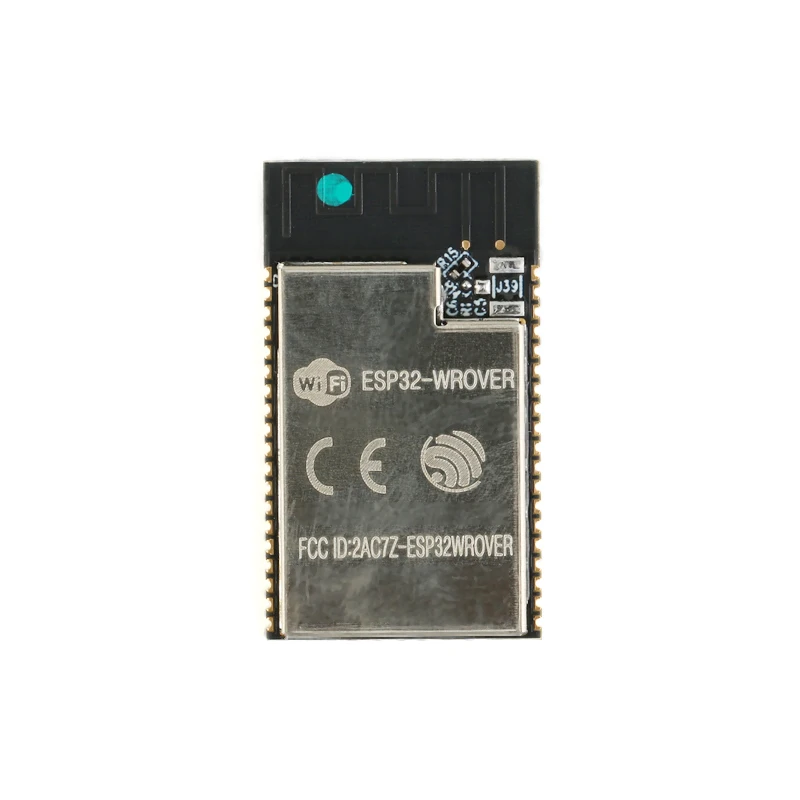

ESP32-WROVER и ESP32-WROVER-I

ESP32-WROVER-это модуль на базе микросхемы ESP32, который является мощным и универсальным. Используется для низкомощных сенсорных сетей и сложных задач, таких как голосовое кодирование, потоковое аудио и декодирование MP3. ESP32-WROVER использовать чип esp32-D0WDQ6 так же, как esp-wroom-32. В отличие от этого, модуль ESP32-wrover также имеет 32-mbit SPI PSRAM. Таким образом, ESP32-wrover поставляется с 4 МБ SPI flash и 4 МБ PSRAM. ESP32-WROVER использует печатной платы антенна, а также другие модели, ESP32-WROVER-I: промышленная стиральная машина принимает IPEX антенна.

ESP32 Беспроводной модуль ESP-WROOM-32 макетная плата ESP32-S ESP32-A1S ESP32-WROVER-I ESP32-WROVER ESP32-CAM с OV2640 Камера

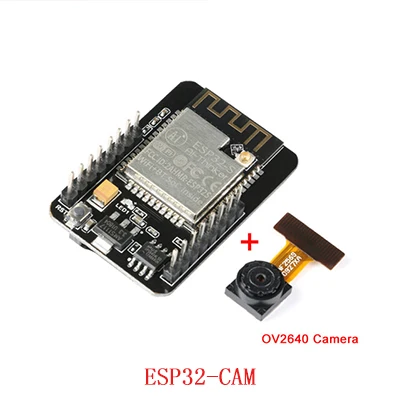

ESP32-CAM + OV2640

Характеристики:

Ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SOC С низким энергопотреблением двухъядерный 32-бит Процессор для нанесения процессоры До 240 МГц, до 600 DMIPS Встроенный 520 КБ SRAM, внешний 4 м PSRAM Поддерживает интерфейсы, такие как UART/SPI/I2C/PWM/ADC/DAC Поддержка камер OV2640 и OV7670 со встроенной вспышкой Поддержка изображение Wi-Fi загрузки Поддержка TF карты Поддержка несколько режимов сна Встроенный Lwip и FreeRTOS Поддержка режима работы STA/AP/STA + AP Поддержка Smart Config/AirKiss один щелчок распределительная сеть Поддержка последовательного локального обновления и удаленного обновления прошивки (FOTA)

Введение:

ESP32 уже интегрирована антенна и RF balun, усилитель мощности, малошумные усилители, фильтры,

И модуль управления питанием. Все решение занимает наименьшее количество печатных плат.

Эта плата используется с 2,4 ГГц двухрежимными Wi-Fi и ЧИПАМИ Bluetooth по технологии TSMC 40nm низкой мощности,

Мощность и РЧ-свойства лучше всего, что является безопасным, надежным и масштабируемым для различных приложений.

ESP-WROOM-32

Особенности:

Прекрасное соотношение цены и качества Небольшой объем, легко помещается в другие продукты Сильная функция с поддержкой LWIP protocol, Freertos Поддержка трех режимов: AP, STA и AP + STA Поддержка Lua программы, легко разработать

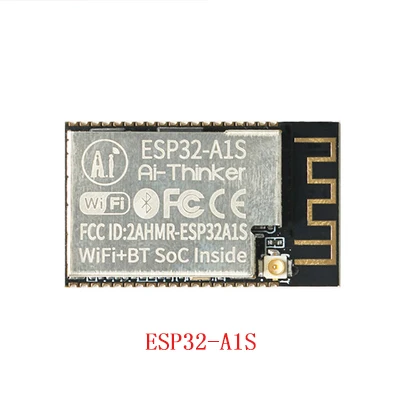

ESP32-A1S

Продукт Особенности:

Основной чип использует маломощный двухъядерный 32-бит Процессор с частотой до 240 МГц и вычислительной способностью до 600DMIPS. Встроенный кодек аудио декодер чип для локального воспроизведения музыки и записи Поддерживает два входа микрофона и входы линейного режима Поддержка наушников и выхода динамиков Встроенный 520кб SRAM + 4 м PSRAM, по умолчанию 32 Мбит SPI Flash Поддержка режима SoftAP и станции Ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SOC Поддержка UART/SPI/2c/2S/PWM/ADC/DAC и т. Д. Поддержка обновления прошивки (FOTA) Антенна поддерживает бортовую антенну или выход блока IPEX Поддерживает различные основные форматы сжатия и без потерь аудио, включая M4A, AAC, FLAC, OGG, OPUS, MP3, WAV и т. Д.

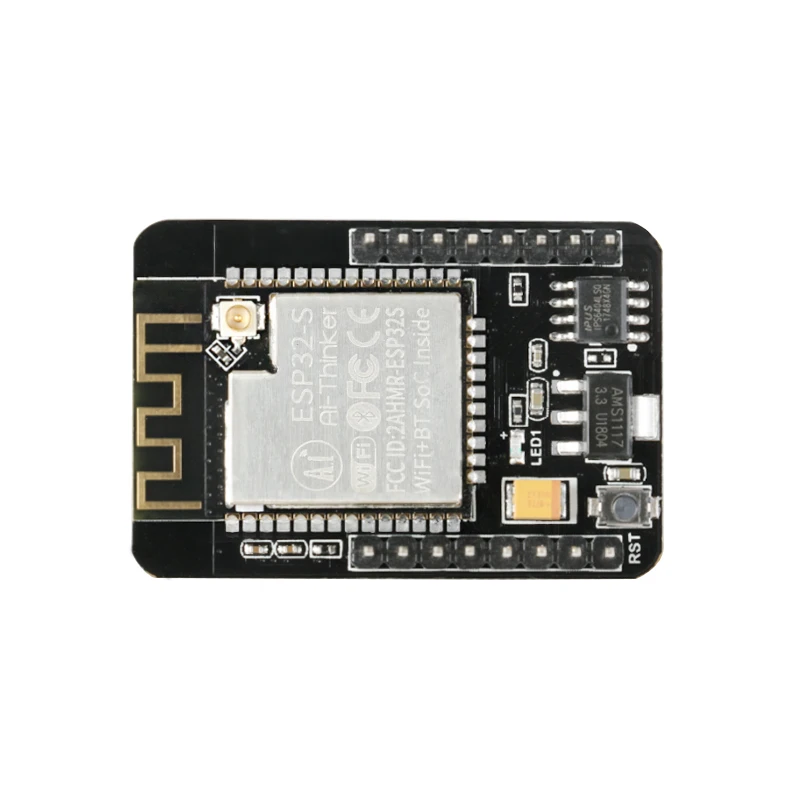

ESP32-S

Продукт Особенности:

Основной чип использует маломощный двухъядерный 32-бит Процессор с частотой до 240 МГц и вычислительной способностью до 600DMIPS. 32 Мбит SPI Flash по умолчанию, 520кб SRAM Поддержка режима SoftAP и станции Ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SOC Поддержка UART/SPI/2c/2S/PWM/ADC/DAC и т. Д. Поддержка обновления прошивки (FOTA) Антенна поддерживает бортовую антенну или выход блока IPEX

Продукт Параметры:

Общие ввода/вывода: 22 Посылка: SMD-38 SPI Flash: 32 Мбит по умолчанию Интерфейс поддержки: sd-карта, UART/SPI/SDIO/I2C/PWM/I2S/IR/GPIO/емкостный сенсорный датчик/ADC/DAC Аудио: CVSD и SBC аудио Скорость последовательного порта: по умолчанию 115200bps Встроенные часы: кристалл 40 МГц Форма Антенны: встроенная антенна PCB и IPEX антенна Напряжение: 2,7-3,6 В (рекомендуется: 3,3 В) Рабочий ток: Средний 80 мА Ток поставки: минимум 500 мА

ESP32-D0WDQ6 QFN48

Wi-Fi основные функции

802,11 b/g/n 802,11 n (2,4 ГГц) скорость до 150 Мбит/с Беспроводной, мультимедийный (ВДМ) Агрегация кадров (TX/RX A-MPDU, RX A-MSDU) Ответ мгновенного блока (мгновенный блок ACK) Реконструкция Автоматический мониторинг маяка (оборудование TSF) 4 раза виртуальный интерфейс Wi-Fi Поддерживает режим станции/режим SoftAP/режим promiscuous Обратите внимание, что когда ESP32 сканирует в режиме станции, канал SoftAP изменится одновременно. Разнообразия антенны
