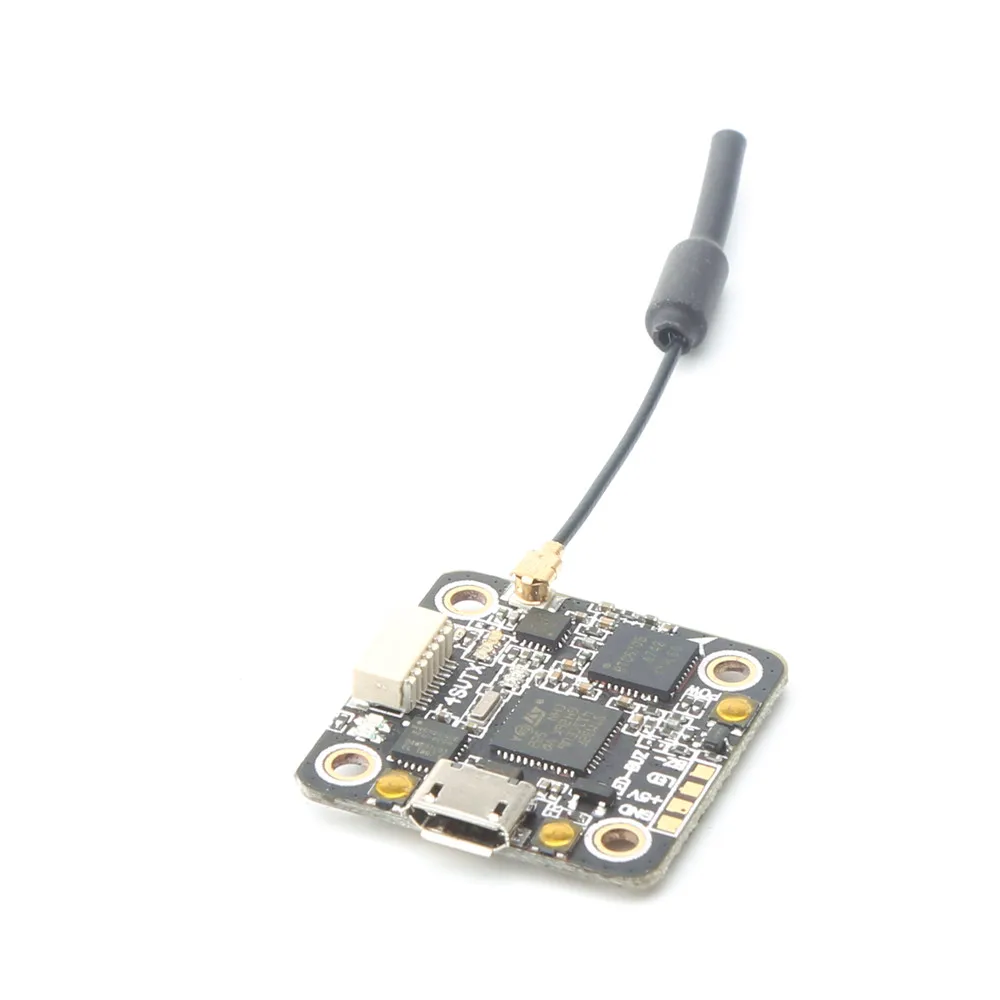

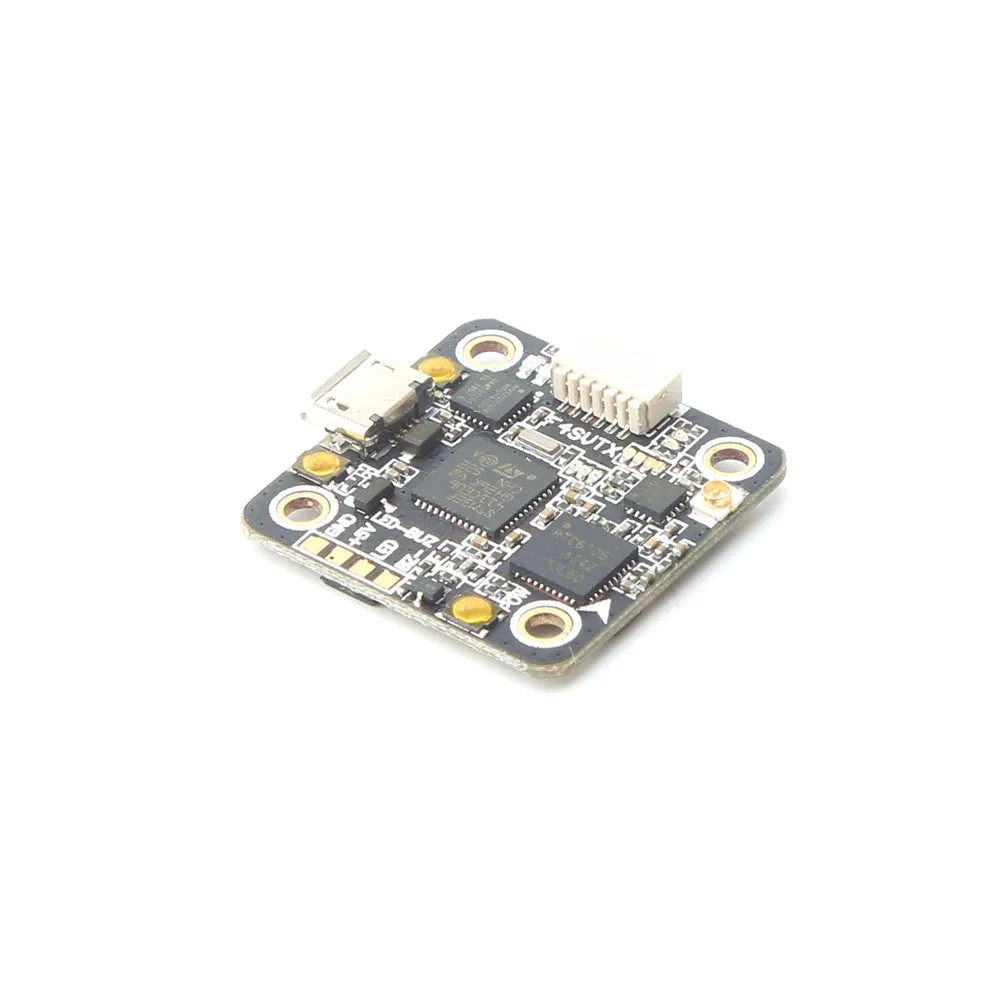

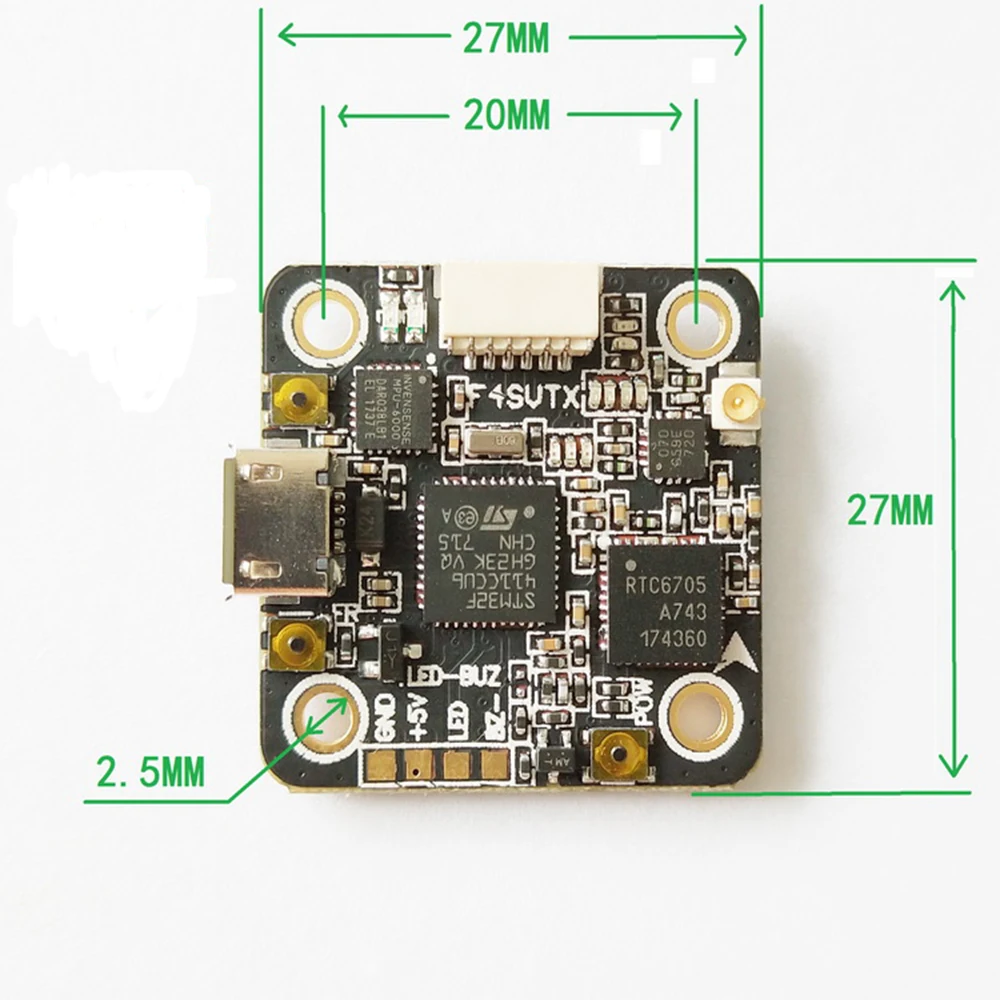

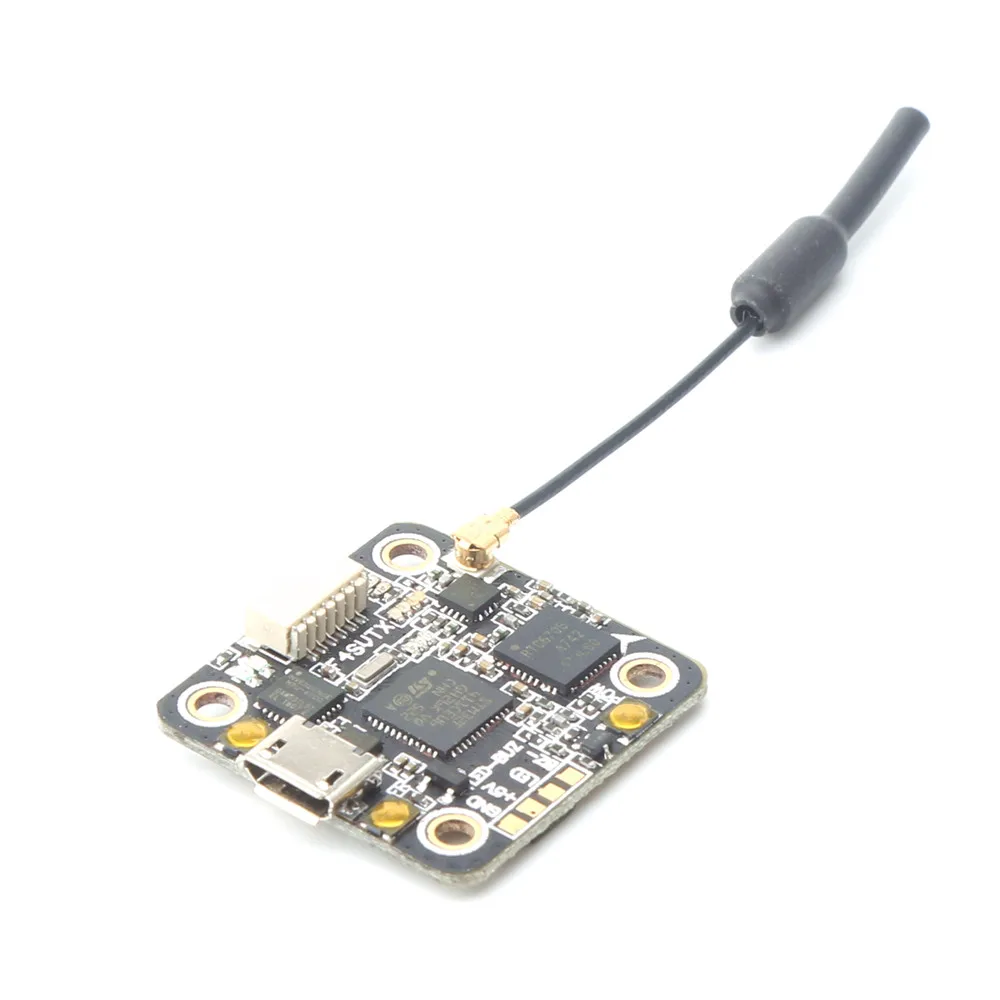

F4_SVTX STM32F411C Контроллер полета интегрированный 5,8g 48CH 25 МВт/100 мВт/200 мВт переключаемый VTX OSD 20*20 мм для RC FPV Mini Dron

F4_SVTX STM32F411C игровые джойстики интегрированный 5,8G 48CH 25/100/200 мВт переключаемый VTX OSD 20x20 мм

F4_SVTX-Новый Контроллер полета, выпущенный в 2018 году. Он использует основные STM32F411 и MPU6000 для поддержки текущей прошивки Betaflight. Интегрированное OSD интегрирует передачу изображения мощностью 200 МВт (непосредственно обводит управление полетом до настройки OSD передача изображения, включая частоту и мощность управления) Устраняет необходимость сварки других соединительных проводов, уменьшает провод, уменьшает вес и повышает надежность работы всей системы. В то же время, кнопки для ручной точки FM и питания по-прежнему сохранены. Удаляя предыдущий отдельный слой, всю башню можно уменьшить слоем (около 7-8 мм), уменьшая высоту установки и уменьшая сопротивление ветра, вызванное полетом.F4_SVTX интегрированная передача изображения составляет 5,8 Г ISM полоса аналоговой передачи изображения, с стабильной выходной мощностью, большим расстоянием передачи, может гарантировать, что на картинке нет снежинок под максимальным газом, нет горизонтальных полос. Изображение передается в 48 частотных точек, 25 МВт/100 мВт/200 МВт мощность регулируется, и поддерживает настройку режима PIT. Это независимый светодиодный индикатор частоты и индикация мощности передачи. Интуитивно понятный и удобный.Параметры управления полетом следующие:Процессор: STM32F411CСенсор: MPU6000Серверный компьютером с экранным меню: AT7456EВходное напряжение: 2 s-4 s (7-17 v)Встроенный BEC: 5 v 1AПоддержка приемника: PPM/SBUS/DSM2/DSMX/IBUS и т. Д.Резервный интерфейс: входная мощность батареи VCC GNDЭлектродвигательного привода сигнала PWM1-PWM4LED_STRIPЗуммерLC фильтрПоддержка ШИМ, режима Multishot, Oneshot, DSHOT, PROSHOT и других ESCОнлайн тюнинг BetaflightПодходит для стойки: модели 80-160 ммРазмеры: 27*27 ммРасстояние отверстия винта: 20 мм * 20 ммВнутренний диаметр отверстия: 2,5 ммВес: 3,2 граммПриемник конфигурации:Приемники последовательных сигналов SBUS/DSM/IBUS оснащены интерфейсом UART1-RX1Конфигурация интерфейса параметра передачи рисунка:UART2 -----> IRC_Tramp (доставка по умолчанию настроена как повторная прошивка, вам нужно настроить его самостоятельно, в противном случае вы не можете включить функцию OSD assistant)Параметры схема заключаются в следующем:1. Выключатель питания: 25 МВт, 100 мВт, 200 мВт2, канал сигнала: 483, переключение частоты: ручная кнопка/OSD (одновременная поддержка)4, интерфейс антенны: IPEXНастройки частоты:Во-первых, ручная регулировкаКнопка FR переключает частоту.Короткое нажатие: Переключение каналов, 4 синих СВЕТОДИОДА показывают каналы.Длительное нажатие (2 секунды): Группа переключателей, 3 зеленых светодиода показывают группы.Есть 48 точек частоты, и специфическая Частота канала относится к частоте

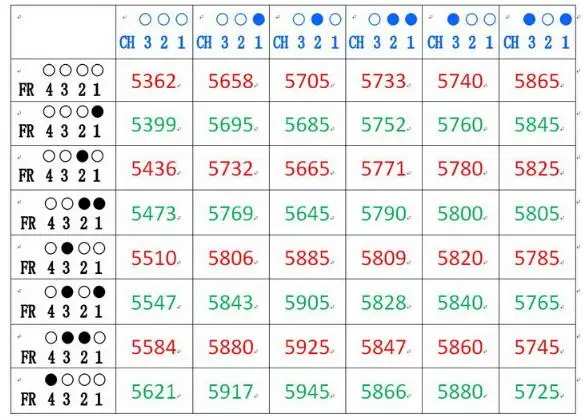

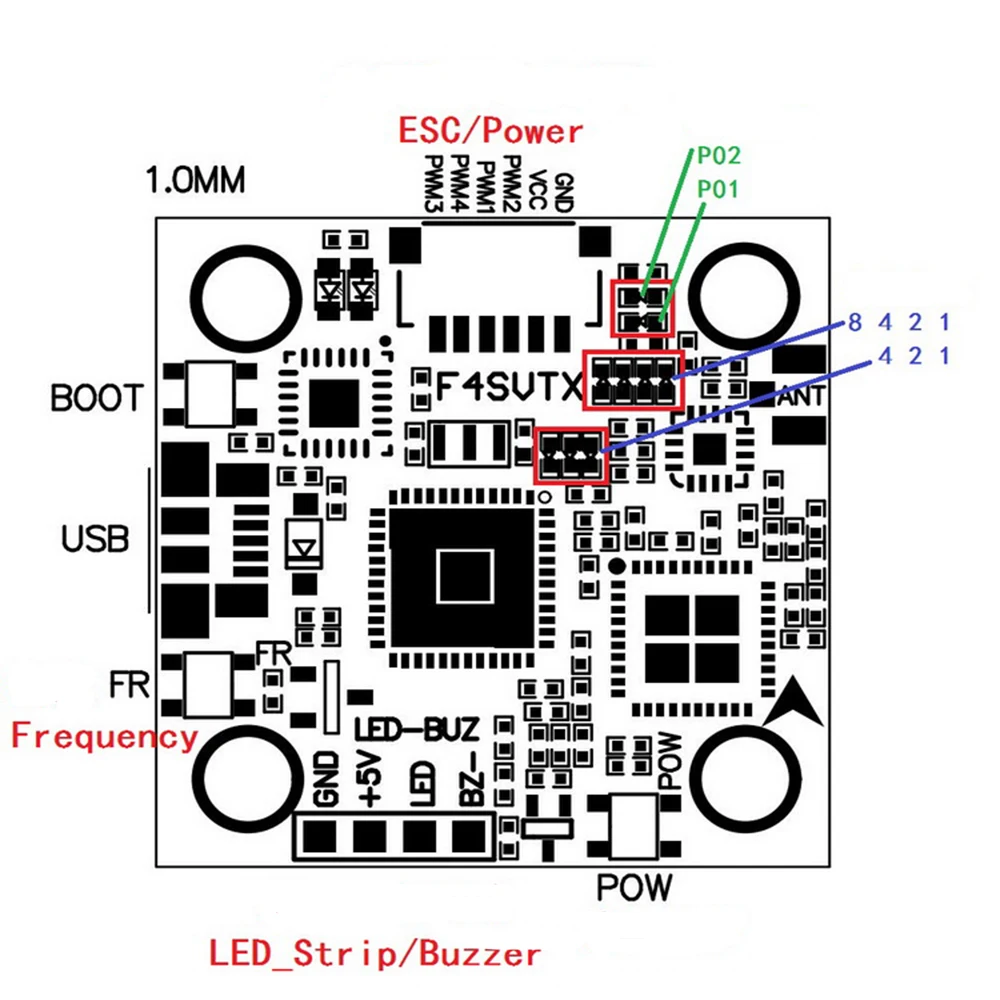

Черный круг FR светильник; синий круг CH светильник; полый круг гасится;Мощность переключатель:Кнопка POW настройки питания. Нажмите один раз, чтобы изменить мощность 25 МВт, 100 мВт, 200 мВт.Стандартная доставка 200 мВт.

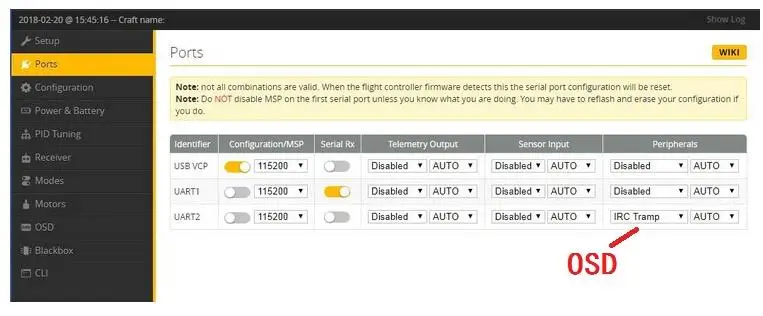

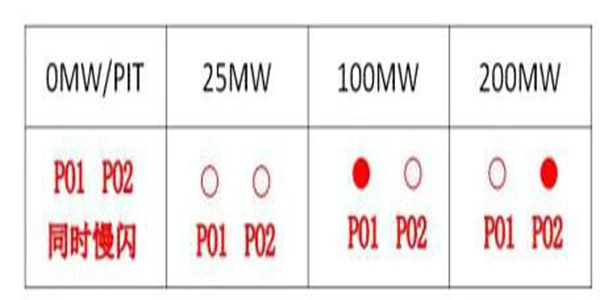

Красный круг-светильник; полый круг потушен;Серверный компьютером с экранным меню Метод настройки:1. В портах управления полетом необходимо настроить порт TX, который будет использоваться для настройки OSD, и интерфейс должен быть высоким уровнем скорости. На следующей иллюстрации, IRC бродяга может быть выбран в UART2. Не забудьте нажать на SAVE.

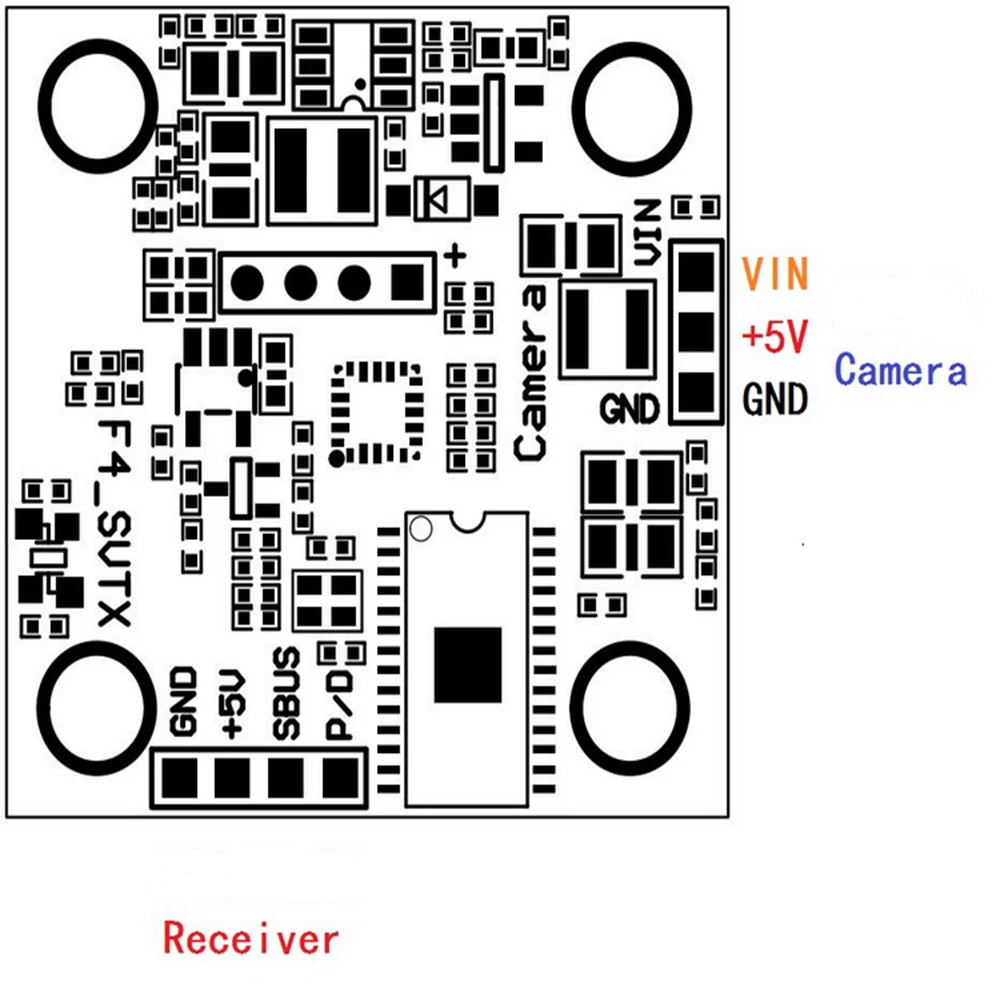

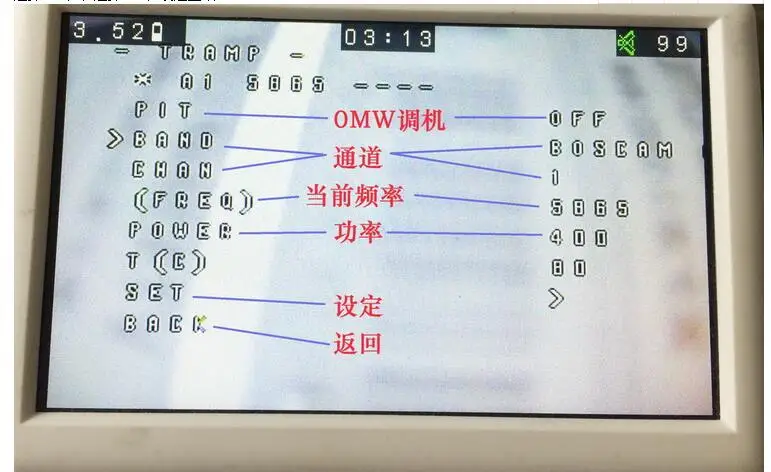

Первый шаг состоит в том, чтобы правильно настроить приемники, чтобы гарантировать, что каналы приемника нормальны, OSD используется для TX2, а приемник используется для RX1.Шаг 2 Поместите дроссельные заслонки в среднее положение выше 50% (THR MID), рычаг направления в дальнее левое (GIER left), и рычаг наклона, чтобы нажать вперед (шаг вверх). Введите экранного меню на многих языкахТретий шаг-Переключение канала VTX и мощность передачи.На главной странице Выберите элемент «характеристики» и перейдите на страницу «характеристики».Выберите вариант VTX TR и перейдите на страницу VTX.Выберите канал для переключения каналов и выберите питание для переключения мощности передачи.Выберите «установить» и «да», чтобы сделать настройки действительными.

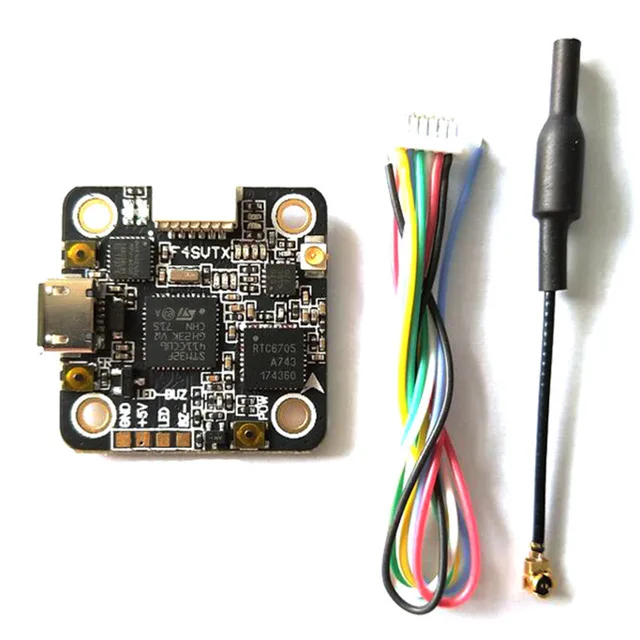

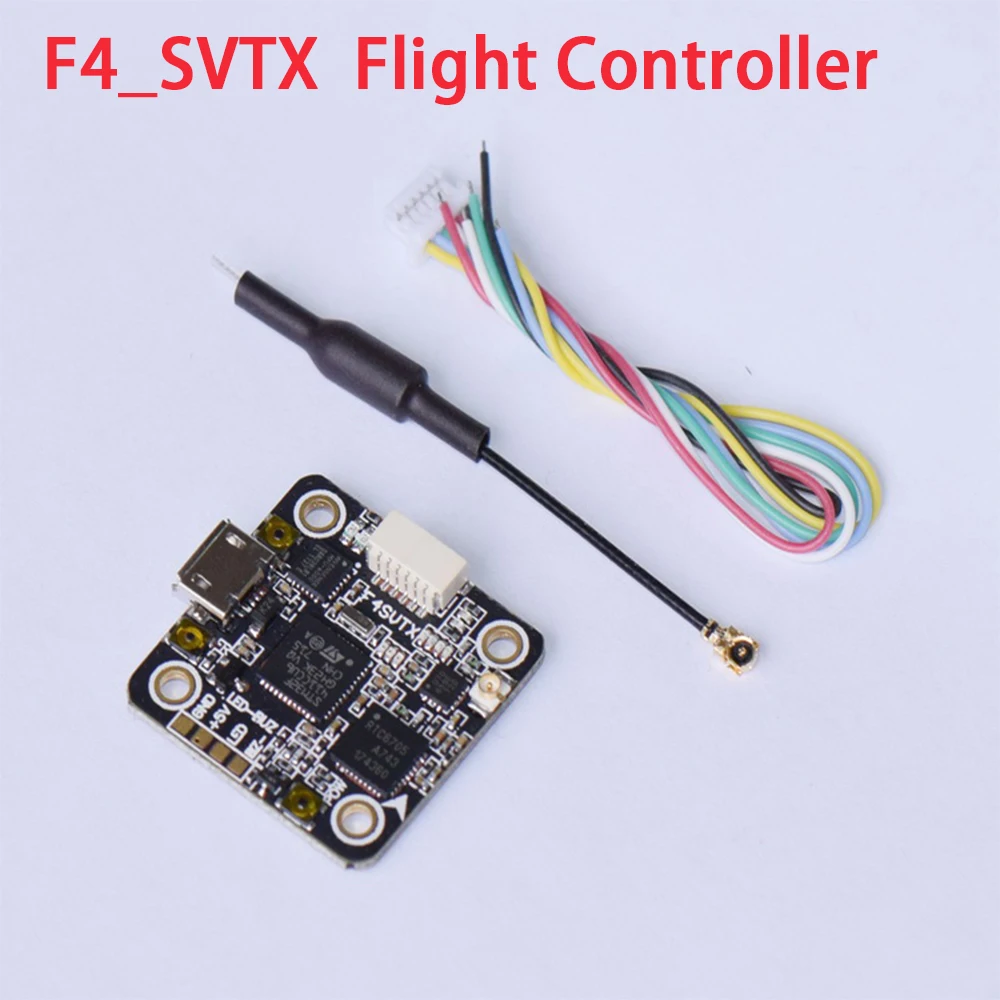

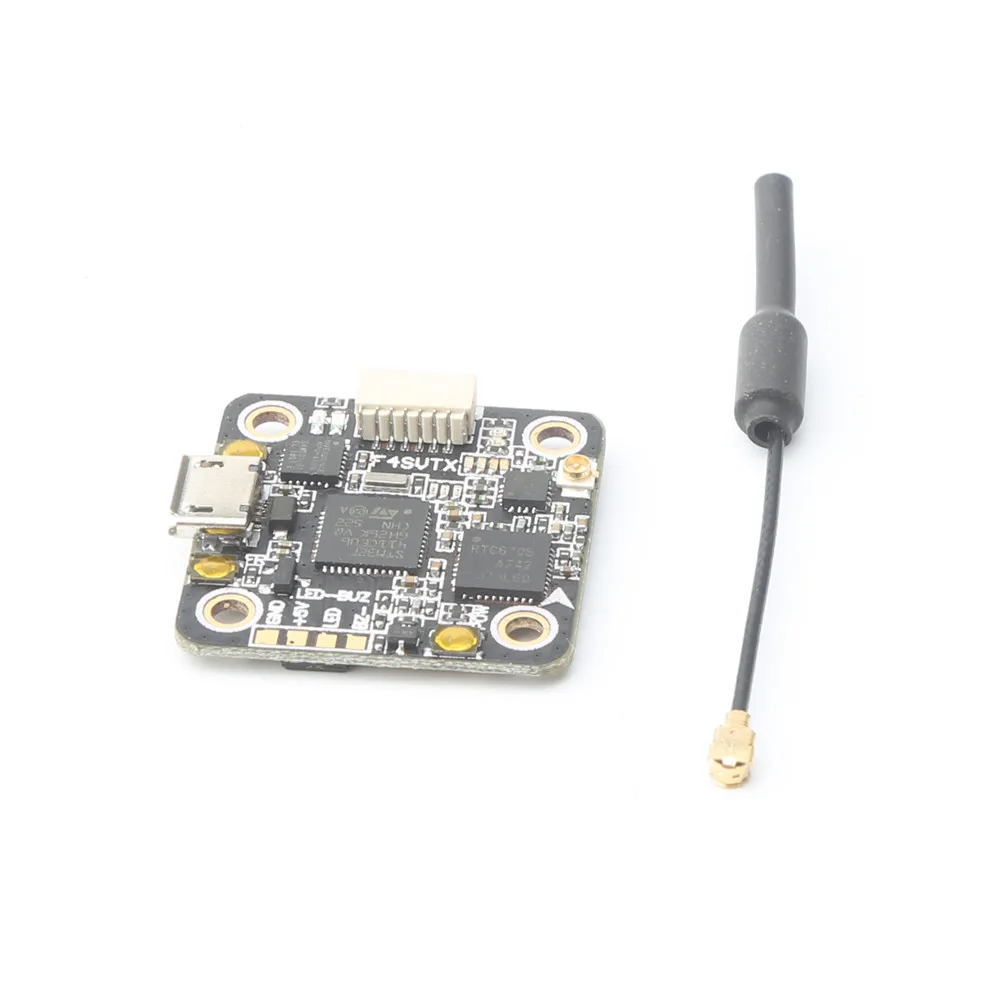

Примечание:1. Обратите внимание на входное напряжение в указанном диапазоне и положительные и отрицательные полюсы верны, чтобы не повредить внутренние компоненты;2. Если антенна заменена, пожалуйста, выберите стоящую волну и антенну с хорошим коэффициентом усиления, чтобы получить более длинное расстояние передачи;3. Обратите внимание на статическое электричество во время транспортировки и установки;Посылка включает в себя:F4_SVTX управление полетом * 16 p * 1,0 мм Мужской провод * 1Антенна IPEX * 1
