Производитель:CRP Место происхождения:Китай (материк) Партномер:RA09-06 :

Описание продукта:

Роботизированная рука цена 6 Ось линейная привод низкая стоимость промышленный робот

Робот для сварки Особенности:

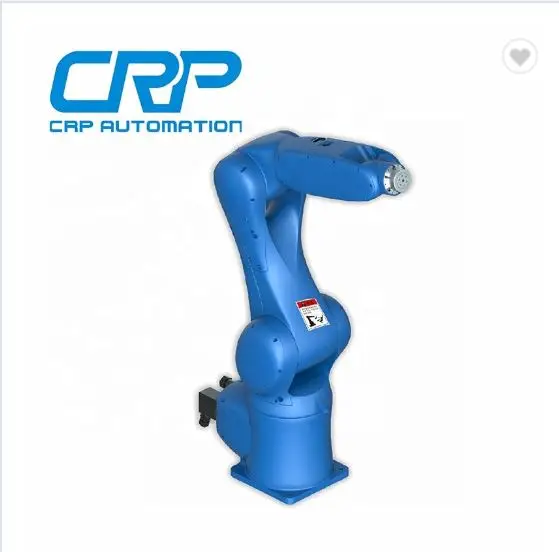

1, макс. Рука достигает 915 мм 6 кг Полезная нагрузка. Очень компактный дизайн и предлагает выбор напольных, перевернутых или угольное крепления.Большое рабочее пространство, быстрая скорость работы и высокая точность повторения позиционирования, и очень подходит для сварки, распыления, погрузки и разгрузки, обработки, сортировки, сборки и т. Д. И других приложений.
2, он оснащен безопасной аварийной стопорной доской, не зависящей от системы управления и принимает цепь реле безопасности для обеспечения двойной цепи аварийной остановки для обеспечения надежности аварийной остановки.
3, все кабели робот используют высокие гибкие кабели специально для роботов
4, встроенный из Трех фазный трансформатор, 380 V и 200 V изоляции, более стабильный источник питания. Встроенный трехфазный фильтр, эффективно улучшает производительность EMC и EMI.
5, обеспечивая двухконтурную воздушную трубу, чтобы удовлетворить потребности сварки и обработки.
6, полый внутренний диаметр 6-й оси 46 мм, может удовлетворить установку охладитель воды, Сильфон сварочный пистолет и т. Д.
7, встроенные высокогибкие сварочные кабели

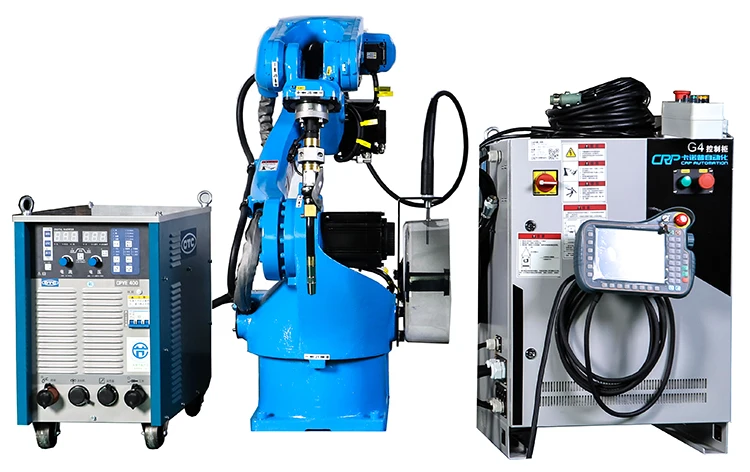

Стандартный робот для сварки комплектация:
1, робот.

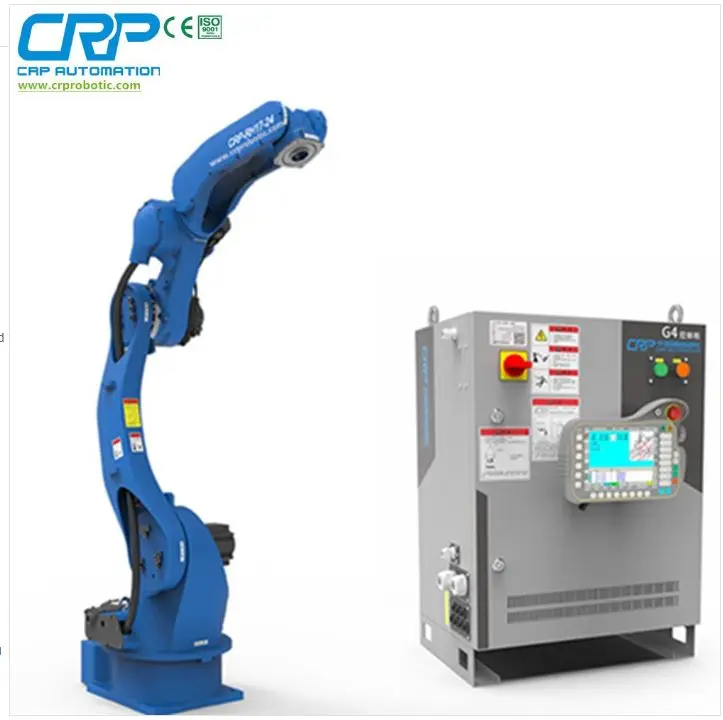

2, электрический шкаф (включая контроллер, приводы, трансформатор и т. Д.).

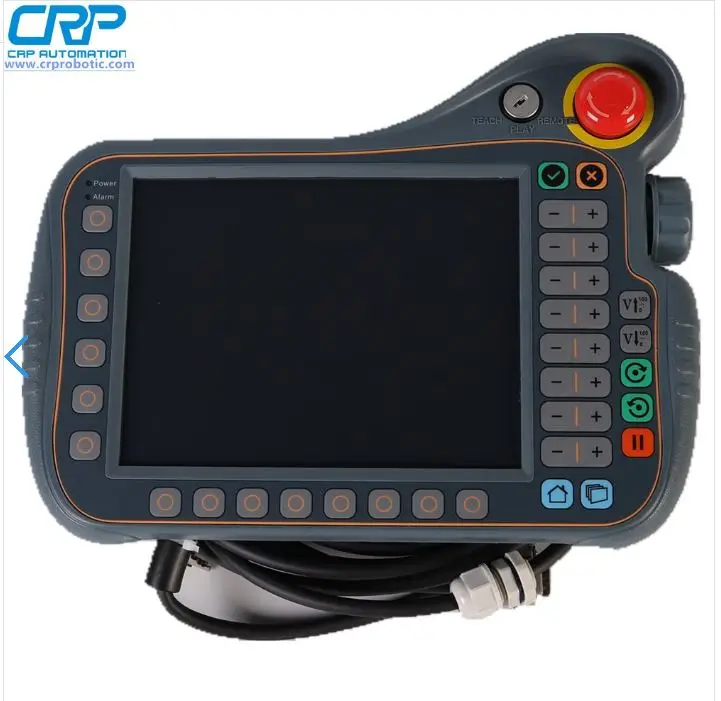

3, обучающий кулон.
4, проводки.
5, рабочий процесс программного обеспечения.
6, сварочный источник питания.
7, сварочный пистолет против столкновений.
8, два пульта дистанционного управления.

Мы предлагаем высококачественные промышленные роботы с грузоподъемностью 3 кг 5 кг, 6 кг, 10 кг, 20 кг, 30 кг, 50 кг, 60 кг, 80 кг и т. Д. У нас есть и технология робота-контроллера, и робот-технология. Наш контроллер получил крупнейший рынок пользователей в Китае.

Детальные изображения

Роботизированная рука цена 6 Ось линейная привод низкая стоимость промышленный робот

Робот серии

6 оси робот параметры:

CRP 6 оси Робот серии
CRP-RA09-06	CRP-RH14-10-W	CRP-RH18-20-W	CRP-RH20-10-W
Форма		Вертикальный нескольких соединений	Вертикальный нескольких соединений	Вертикальный нескольких соединений	Вертикальный нескольких соединений
Степень свободы		Квадрокоптер с 6 осями	Квадрокоптер с 6 осями	Квадрокоптер с 6 осями	Квадрокоптер с 6 осями
Максимальная полезная нагрузка		6 кг	10 кг	Для детей до 20 кг по самой низкой цене	10 кг
Максимальное Пройденное	Ось-1 шт.	-170 ° ~ 170 °	-167 ° ~ 167 °	-167 ° ~ 167 °	-170 ° ~ 170 °
	Ось 2	-45 ~ 190 °	0 ~ 157 °	0 ~ 175 °	0 ~ 175 °
	Ось 3	-155 ° ~ 110 °	-80 ° ~ 150 °	-80 ° ~ 175 °	-80 ° ~ 150 °
	Перемещение по оси 4	-170 ° ~ 170 °	-190 ° ~ 190 °	-190 ° ~ 190 °	-190 ° ~ 190 °
	Перемещение по оси 5	-120 ° ~ 120 °	-105 ~ 130 °	-105 ° ~ 130 °	-105 ° ~ 130 °
	Перемещение по оси 6	-360 ° ~ 360	-210 ° ~ 210 °	-210 ° ~ 210 °	-210 ° ~ 210 °
Максимальная скорость	Ось-1 шт.	337,5 °/S	169 °/S	159 °/S	169 °/S
	Ось 2	270 °/S	169 °/S	159 °/S	169 °/S
	Ось 3	375 °/S	169 °/S	169 °/S	169 °/S
	Перемещение по оси 4	300 °/S	280 °/S	280 °/S	280 °/S
	Перемещение по оси 5	375 °/S	240 °/S	240 °/S	240 °/S
	Перемещение по оси 6	468 °/S	520 °/S	483 °/S	483 °/S
Максимально допустимый крутящий момент	Перемещение по оси 4	/	10N. М	48N. М	10N. М
	Перемещение по оси 5	/	10N. М	48N. М	10N. М
	Перемещение по оси 6	/	3N. М	28N. М	3N. М
Допустимый момент инерции	Перемещение по оси 4	/	0.25kg.m м²	1.8kg.m м²	0.25kg.m м²
	Перемещение по оси 5	/	0.25kg.m м²	1.8kg.m м²	0.25kg.m м²
	Перемещение по оси 6	/	0.05kg.m м²	0.8kg.m м²	0.05kg.m м²
Неоднократные точность координатного перемещения		±0. 03 мм	±0. 08 мм	±0. 08 мм	±0. 08 мм
Максимальная достижения расстояние		915 мм	1440 мм	1720 мм	1920 мм
Робот вес		60 кг	170 кг	285 кг	290 кг
Установка режим		Наземное или перевернутое крепление	Наземное или перевернутое крепление	Наземное или перевернутое крепление	Наземное или перевернутое крепление
Установка окружающей среды	Температура окружающей среды	0 ~ 45℃	0 ~ 45 °C	0 ~ 45 °C	0 ~ 45 °C
	Относительная влажность	20 ~ 80% (без конденсации)	20 ~ 80% (без конденсации)	20 ~ 80% (без конденсации)	20 ~ 80% (без конденсации)
	Вибрация	В соответствии с 0,5 г	В соответствии с 0,5 г	В соответствии с 0,5 г	В соответствии с 0,5 г
	Другие	Установка робота должна быть удалена от: легковоспламеняющихся или коррозионных жидкостей или газов, электрических источников помех	Установка робота должна быть удалена от: легковоспламеняющихся или коррозионных жидкостей или газов, электрических источников помех	Установка робота должна быть удалена от: легковоспламеняющихся или коррозионных жидкостей или газов, электрических источников помех	Установка робота должна быть удалена от: легковоспламеняющихся или коррозионных жидкостей или газов, электрических источников помех
Ip-уровень		IP65	IP56	IP56	IP56
Характеристики преимущества		Компактная структура, высокая скорость, высокая точность, высокая растяжимость и простота в эксплуатации	Компактная структура, высокая скорость, высокая точность, высокая растяжимость и простота в эксплуатации	Компактная структура, высокая скорость, высокая точность, высокая растяжимость и простота в эксплуатации	Компактная структура, высокая скорость, высокая точность, высокая растяжимость и простота в эксплуатации
Применение		Сборка, резка, обработка, маркировка, шлифовка и т. Д.	Сварка, сборка, резка, обработка, маркировка, шлифовка и т. Д.	Сварка, сборка, резка, обработка, маркировка, шлифовка и т. Д.	Сварка, сборка, резка, обработка, маркировка, шлифовка и т. Д.

4 оси робот параметры:

CRP 4-осевой робот SCARA серии
Модель робота		CRP-RS04-03	CRP-RS-06-06
Функция		Обработка материалов, 3C продуктов	Обработка материалов, 3C продуктов
В общей сложности осей		4	4
Максимальная дальность		400 мм	600 мм
Полезная нагрузка	Номинальная нагрузка	1 кг	3 кг
Полезная нагрузка	Максимальная нагрузка	3 кг	6 кг
Допустимый инерционный крутящий момент вращающейся оси	Номинальный крутящий момент	0.005kg · m2	0.01kg · m2
Допустимый инерционный крутящий момент вращающейся оси	Максимальный крутящий момент (вращающий момент	0.05kg · m2	0.12kg · m2
Неоднократные точность координатного перемещения	1-я ось + 2-я ось	±0. 01 мм	±0. 02 мм
	3-я ось (подъемная ось)	±0. 01 мм	±0. 01 мм
	4-я ось (ось вращения)	±0. 01 °	±0. 01 °
Максимальная скорость	1st оси	720 °/сек	450 °/сек
	2nd оси	720 °/сек	720 °/сек
	3-я ось (подъемная ось)	1000 мм/сек	1000 мм/сек
	4-я ось (ось вращения)	2500 °/сек	2000 °/сек
Максимальная рабочая площадь	1st оси	±132°	±132°
	2nd оси	±141°	±145°
	3-я ось (подъемная ось)	170 мм	220 мм
	4-я ось (ось вращения)	±360°	±360°
Установка параметры		Напольные	Напольные
Робот вес		13 кг	17 кг
Мощность потребления		0.7kw	0.8kw
Установка окружающей среды	Температура	0 ~ + 45℃	0 ~ + 45℃
	Влажность	20 ~ 80% RH (без конденсации)	20 ~ 80% RH (без конденсации)
	Вибрация	Менее 4,9 м/см²	Менее 4,9 м/см²
