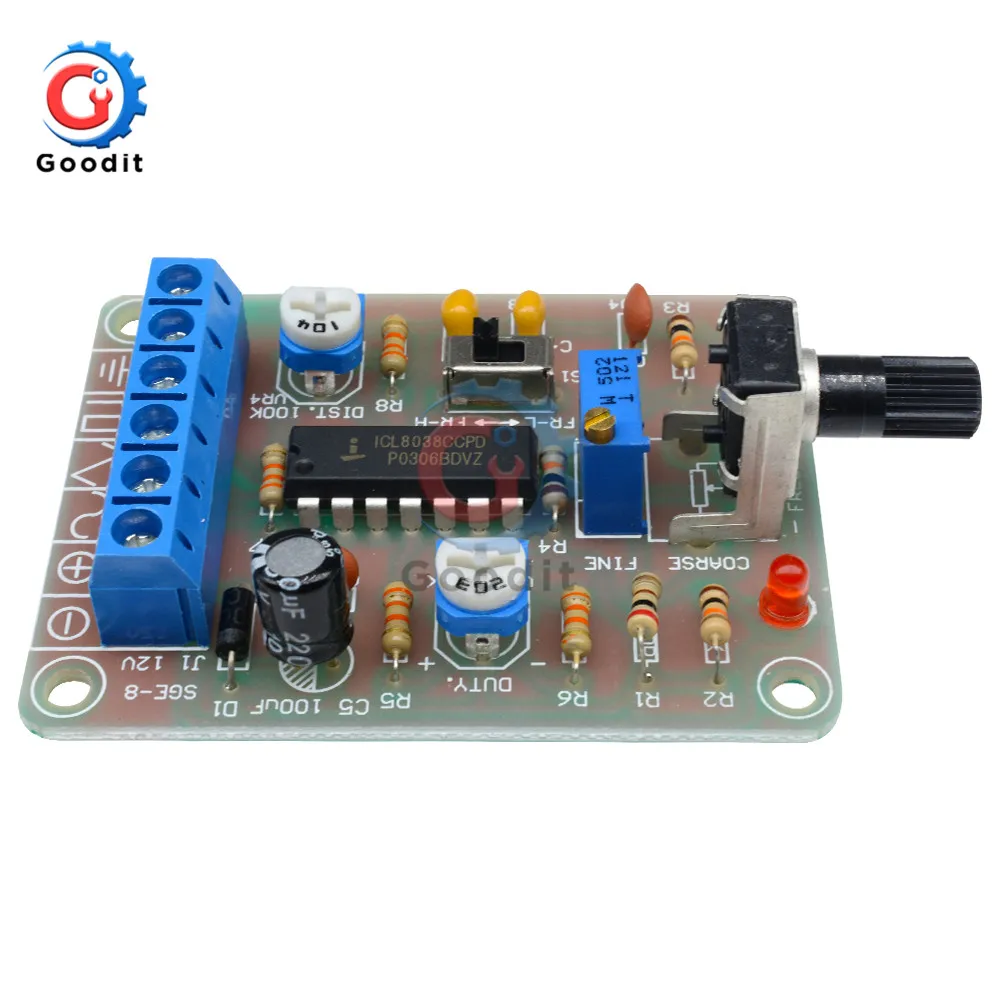

ICL8038 интегральный функциональный генератор сигналов Модуль синусоидальный квадратный треугольный сварной функциональный генератор

Описание

Описание:С отличной производительностью ASIC чип-генератор ICL8038, добавьте небольшое количество резистивных и емкостных компонентов, может производить синусоидальный, треугольный и квадратный волны, а также частоту сигнала, рабочий цикл, регулируемая синусоида искажения.Обратите внимание:Это сварный продукт, если вам нужен набор «сделай сам», пожалуйста, свяжитесь с нами:)ICL8038 pin-код функции:1 фут, 12 футов: синусоидальный сигнал регулирующий терминал;2 фута: синусоидальный выход;3 ноги: треугольная волна выход;4 фута, 5 футов: частота и рабочий цикл (или асимметрия волны) регулировка;6 футов: V +, положительный источник питания;7 футов: смещение; 8 футов: входной терминал регулировки частоты;9 футов: выходной прямоугольный сигнал.Это открытый сборник выходной терминал, работа должна проводиться нагрузочный резистор к соответствующему положительный терминал питания от ПИН-кода, форм, и мы подарим Вам ttl-Совместимость прямоугольная волна выход, сопротивление нагрузки должно быть подключено к источнику питания + 5 В;10 футов: Терминал конденсатора синхронизации;11 футов: V-, отрицательный блок питания или земля. Используйте положительный и отрицательный источник питания, 11 футов к отрицательному источнику питания, форма выходного сигнала симметрична в отношении 0 В; Используйте один положительный источник питания, 11 футов заземлен, форма выходного сигнала однополярная, равномерное напряжение + VCC/2;13 футов, 14 футов: пустая нога.Комплекты предназначены для частотного диапазона 50-5 кГц, две полосы с переключателем S для переключения, RP1-регулировка частоты, RP2-регулировка рабочего цикла, RP3-регулировка искажений синусоидальной волны. Схема использует 12 в одиночный блок питания, вход от X1; X2, X3 является выходной стороной сигнала, вы можете использовать осциллограф для наблюдения за тремя выходными сигналами.Модель: ICL8038Вход, работающего на постоянном токе 12 ВЧастотный диапазон 50-5 кГц,Размеры: 6 см * 4,5 см * 0,2 смВес: 26 гПосылка включает в себя:1 шт. * ICL8038 интегральный функциональный генератор сигналов Модуль синусоидальный квадратный треугольник
