Описание
Raspberry Pi DAC Плата расширения PCM5122 HIFI аудио модуль совместимый w/Raspberry Pi 3 Model B + (Plus), 3B, 2B, B +

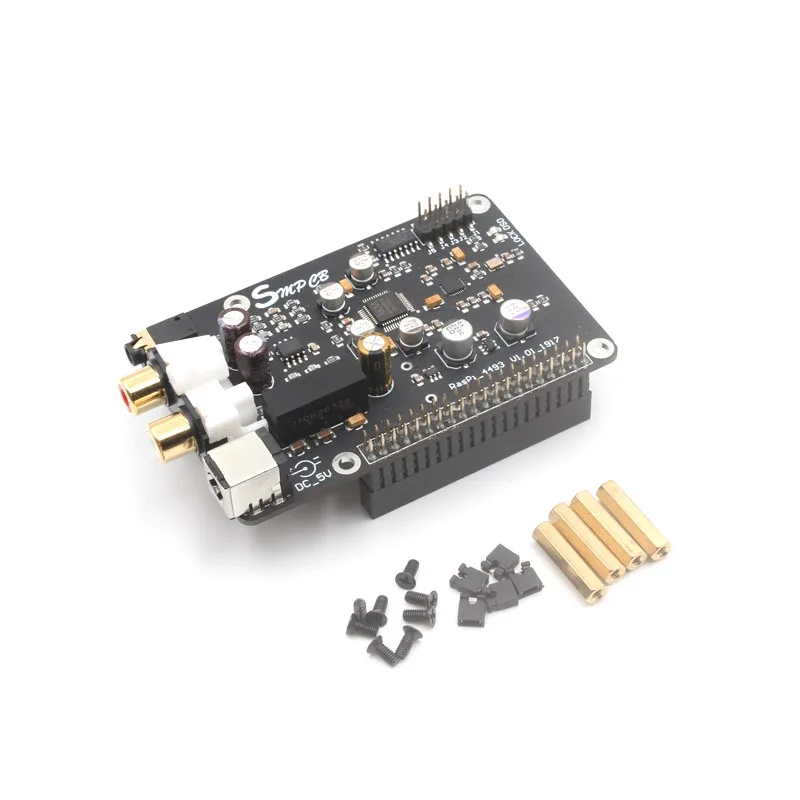

Отгрузочная ведомость:
1 Плата декодера DAC (за исключением материнской платы Raspberry Pi),
2. Набор сочетающихся винтов с медными колоннами, 3. Перемычка
PДетали продукта:
Необходимо работать с Raspberry Pi и установить соответствующее программное обеспечение воспроизведения, чтобы работать правильно.
Подходит только для друзей, которые знаком с Raspberry Pi и сопутствующим программным обеспечением для воспроизведения Volumio и Moode
Плата вывода:
Двухканальный Одноканальный выход блока RCA: 2,45 Vrms/-0dB
3,5 мм разъем для наушников (разъем для наушников фактически подключен непосредственно к разъему RCA,Не подходит для прямого управления наушниками )
Питание:
Блок питания 5 в платы напрямую подключен к интерфейсу 40 P Raspberry Pi. Есть два способа подачи питания следующим образом:
A. Непосредственно Используйте micro_usb для питания Raspberry Pi и питания платы от интерфейса 40 P Raspberry Pi.
B. Питание осуществляется от входного интерфейса постоянного тока платы, и плата обеспечивает питание Raspberry Pi через интерфейс 40 P.
Два вида режимов электропитания могут использовать только один из них одновременно и не могут использовать два типа одновременно.
В противном случае это может привести к повреждению платы, малинового пирога или источника питания.
Мощность питающее напряжение: DC регулятор напряжения + 5 V, диапазон напряжения: 5%
Характеристики интерфейса питания: 5,5/2,1, внутри и снаружи отрицательный
Рекомендуемый ток питания:> 2500MA
Рабочий ток одной платы: 250 мА (за исключением малинового пирога)

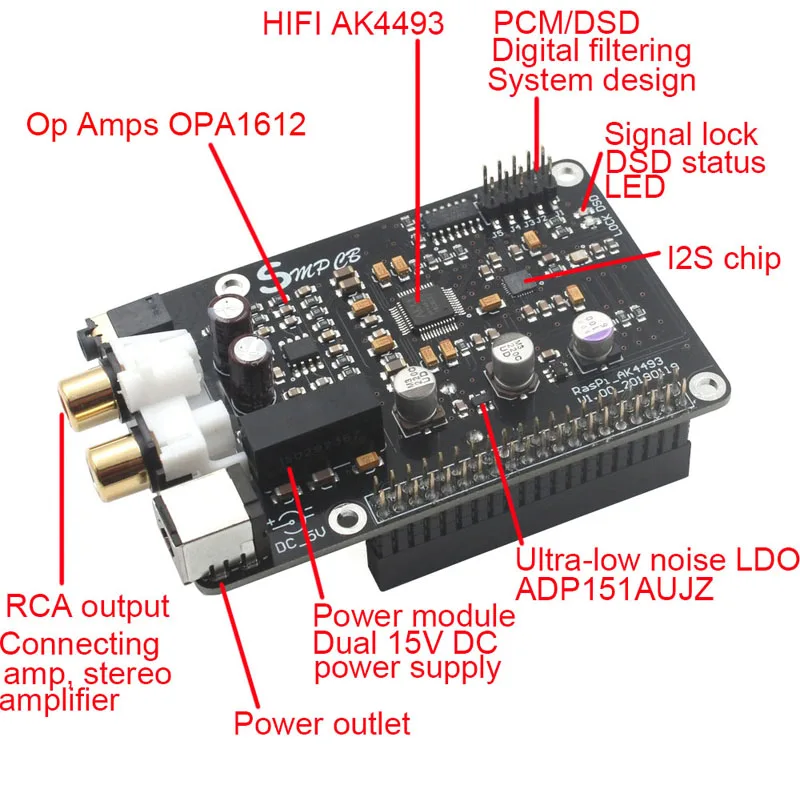

Основные параметры:

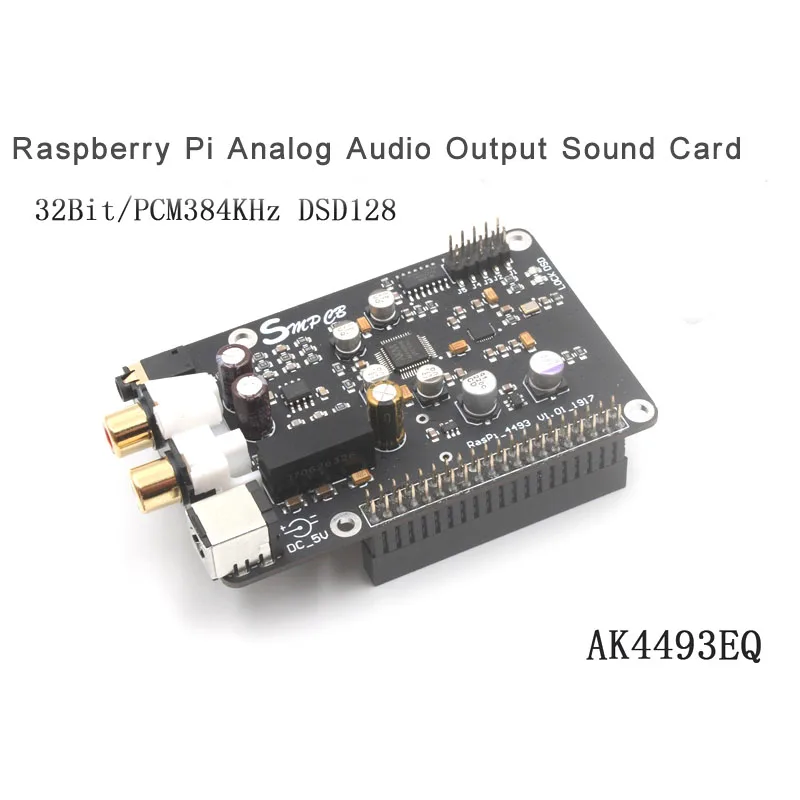

Raspberry Pi выделенная AK4493 Плата декодера, поддержка 32 бит/384 кГц DSD128
1. Профессиональный обрабатывающий чип ies осуществляет доп до DSD и распознает аудио формат ies 16, 24, 32 бит.
2. Поддержка 32 бит/44,1-384 кГц DSD64-DSD128 выход, полночастотное переключение музыки без выскакивания звука.
3. Raspberry Pi выводится через режим ies, воспроизводя музыку, плавное прослушивание, реальное и естественное, никогда не используйте USB для воспроизведения жесткой паузы.
4. Используйте общую версию VOLUMIO, MOODE и установите режим I2S-DAC в HiFiberry DAC для воспроизведения.
VOLUMIO универсальная версияДрайвер может поддерживать выход 44,1-192 кГц DSD64
MOODE универсальная версияДрайвер может поддерживать выход 44,1-384 кГц DSD64-DSD128
5. LPF op amp, низкий уровень искажений, низкий уровень шума OPA1612 op amp, блок питания для двойного напряжения, плюс или минус 15 вольт, эффективно играть потенциал op amp, не низкое напряжение или одиночное решение источника питания, сопоставимое
6. Два набора коэффициентов цифрового фильтра DSD могут быть установлены на 6 наборов коэффициентов цифрового фильтра PCM с помощью комбинации перемычек, и различные нестилизованные звуки могут быть испытаны в одной плате.
Характеристики
- Совместимый с
- Raspberry pi
- Тип аксессуара
- Удлинительная доска
