Спидометр+ индикатор уровня заряда батареи 36v48v60v+ дроссельная заслонка+ замок/ключ/Круиз/переключатель включения-выключения электрический скутер велосипед MTB трехколесный велосипед DIY часть

Описание

Спидометр + индикатор уровня заряда батареи 36v48v60v + дроссельная заслонка + замок/ключ/Круиз/переключатель включения-выключения электрический скутер велосипед MTB трехколесный велосипед DIY часть

Материалы: ЖК-дисплей, + резиновые ручки + алюминиевые ручки, каждая партия товаров может иметь разные ручки, пожалуйста, обратите внимание, это не повлияет на функцию дроссельной заслонки,.

Это указывать

Скорость

Уровень заряда батареи

Пробега,

Нажмите кнопку M вы можете увидеть одометр и обменять напряжение батареи

Длина провода 1,65 м

Смотрите ниже размерной сеткой

Настройки дисплея

Нажмите кнопку M и одновременно Откройте блокировку питания, теперь светит свет и цифры, и нажмите кнопку m, вы можете установить дисплей. Короткое нажатие кнопки M вы можете переключить пункт настройки, долгое нажатие на него вы можете установить данные ниже

P01 = Напряжение, 36 В, 48 В, 60 в, настройка по умолчанию 48 в,

P02 = соотношение скорости = 0,2-1,5, настройка по умолчанию = 1,

Реальная скорость/Текущая скорость-это соотношение u, которое следует установить,

Для е-байка 36В велосипед

P03 = range ratio = 1-1,3, установка по умолчанию = 1

P04 = режим тестирования скорости,

1 = VOL, тестирование скорости фазового напряжения, 2 = hall, тестирование скорости холла, установка по умолчанию это 1

Если сигнал напряжения фазового провода, установка обода и магнитных полюсов не будет работать.

P05 = Размер обода, 8 дюймов, 10, 14,16, 18,20, 22,24, 26,28, 29 дюймов (может работать с тестом фазового напряжения), установка по умолчанию 14 дюймов,

P06 = количество магнитных полюсов (если двигатель с внешней скоростью испытательного зала, построенного снаружи, это = 1, означает только один кусок магнитных полюсов, обычно это 1-6

Если мотор имеет испытательный зал скорости, встроенный внутри, теперь это означает магнитные полюсы штук номера. Это 10-30 пар, мотор проходит фазовое тестирование напряжения провода, это не будет работать)

Настройка по умолчанию = 1, нажмите кнопку и добавьте один

P07, миля/ч или км/ч, 1 = метрика, 2 = миля, установка по умолчанию = 1

Или это

P07 напряжение батареи соотношение

P08 = 0, функция 3 передач не допускается,

P08 = 1 означает, что доступно 3 передачи, и мощность на нем-Шестерня,

Короткое нажатие кнопки M обменяет шестерни, длинное нажатие кнопки M переключит betteen одиночное путешествие/odo, и напряжение батареи,

P08 = 2 означает, что питание на нем-это передача 2.

P08 = 3 означает, что питание на нем-это Передача 3.

Нажмите и удерживайте кнопку M в течение 3 секунд, чтобы подтвердить и сохранить эти данные, которые вы установили, и переключиться на next. Вы можете использовать новые настройки,

Он имеет много способов принимать сигнал, фазовый провод, hallsensor провод или протокол связи.

Запас для этого цветного экрана-модель датчика Холла, подключите провод скорости дроссельной заслонки с любым проводом датчика Холла контроллера, он будет работать.

Заказ сигнала фазового провода по этой ссылке

Https://www.aliexpress.com/item/33050986587.html

Для модели связи, заказывайте дисплей вместе с контроллером здесь, пожалуйста

Https://www.aliexpress.com/item/33036613296.html

У нас есть 3 модели на выбор

Модель замка или модель круизного переключателя или модель переключателя

Этот красный переключатель для включения питания в то же время у нас есть провода для высокой низкой скорости

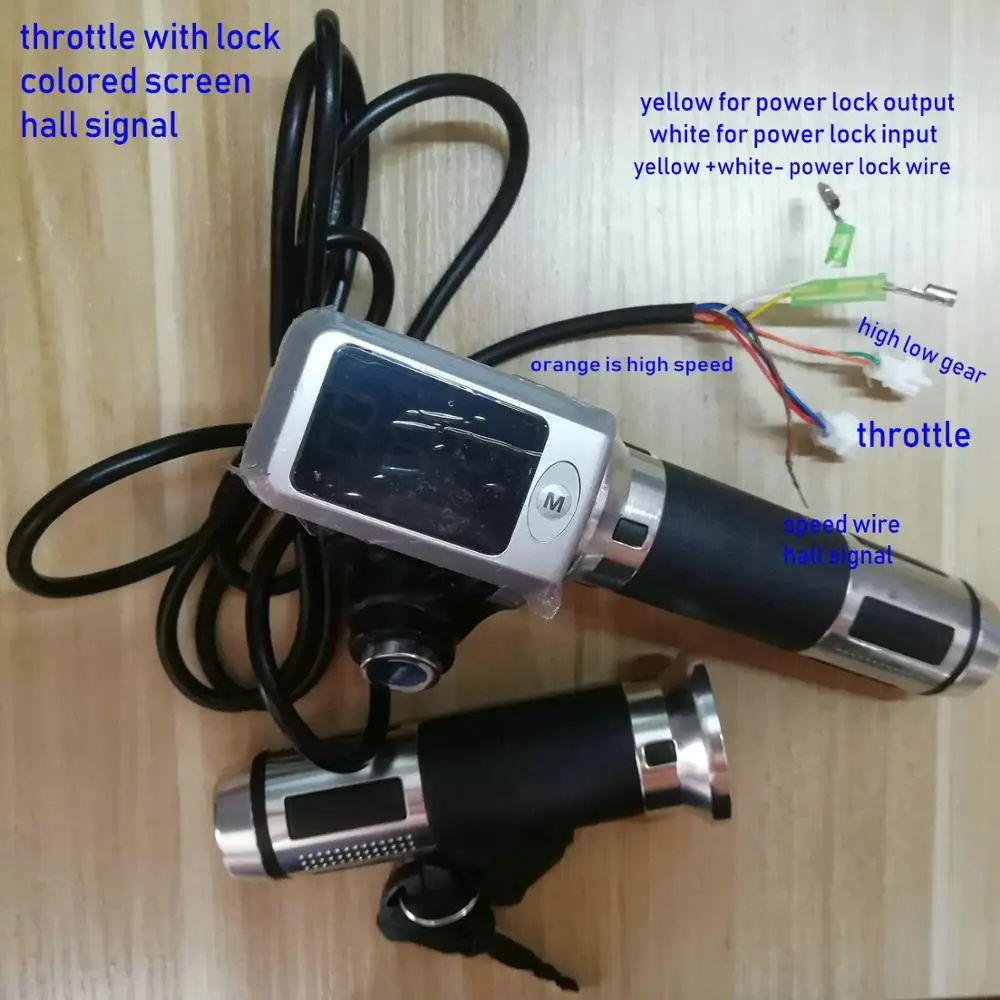

Проводка, инструкция по эксплуатацииМодель замка,

Черный синий красный-дроссельная заслонка-подключение с контроллером дроссельной заслонки,

(Красный-+ 5 В, черный-отрицательный, синий-сигнальный провод дроссельной заслонки,)

Желтый + белый = Электрический провод переключателя

Желтый -- Электрический переключатель провода вход положительный

Белый-выход дроссельной заслонки положительный

Коричневый -- провод скорости -- подключение с любой фазовой проволокой фазового провода двигателя

Этот провод подаст сигнал для отображения, если не подключить, дисплей не будет указывать скорость и одометр.

(Эта дроссельная заслонка принимает сигнал фазового напряжения,)

ДляМодель круизаЖелтый + белый-это Круизный провод, зеленый провод положительный, другие провода такие же,

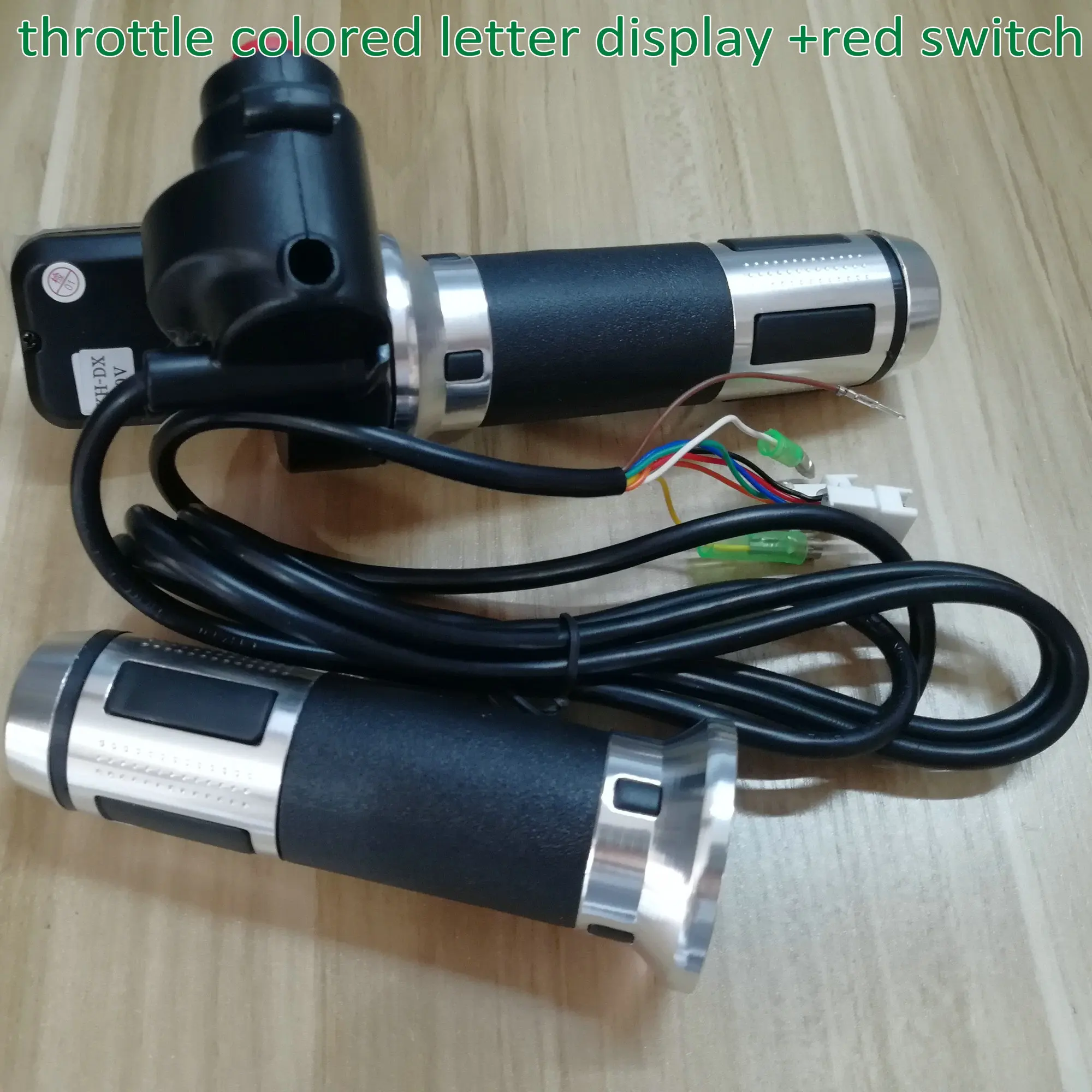

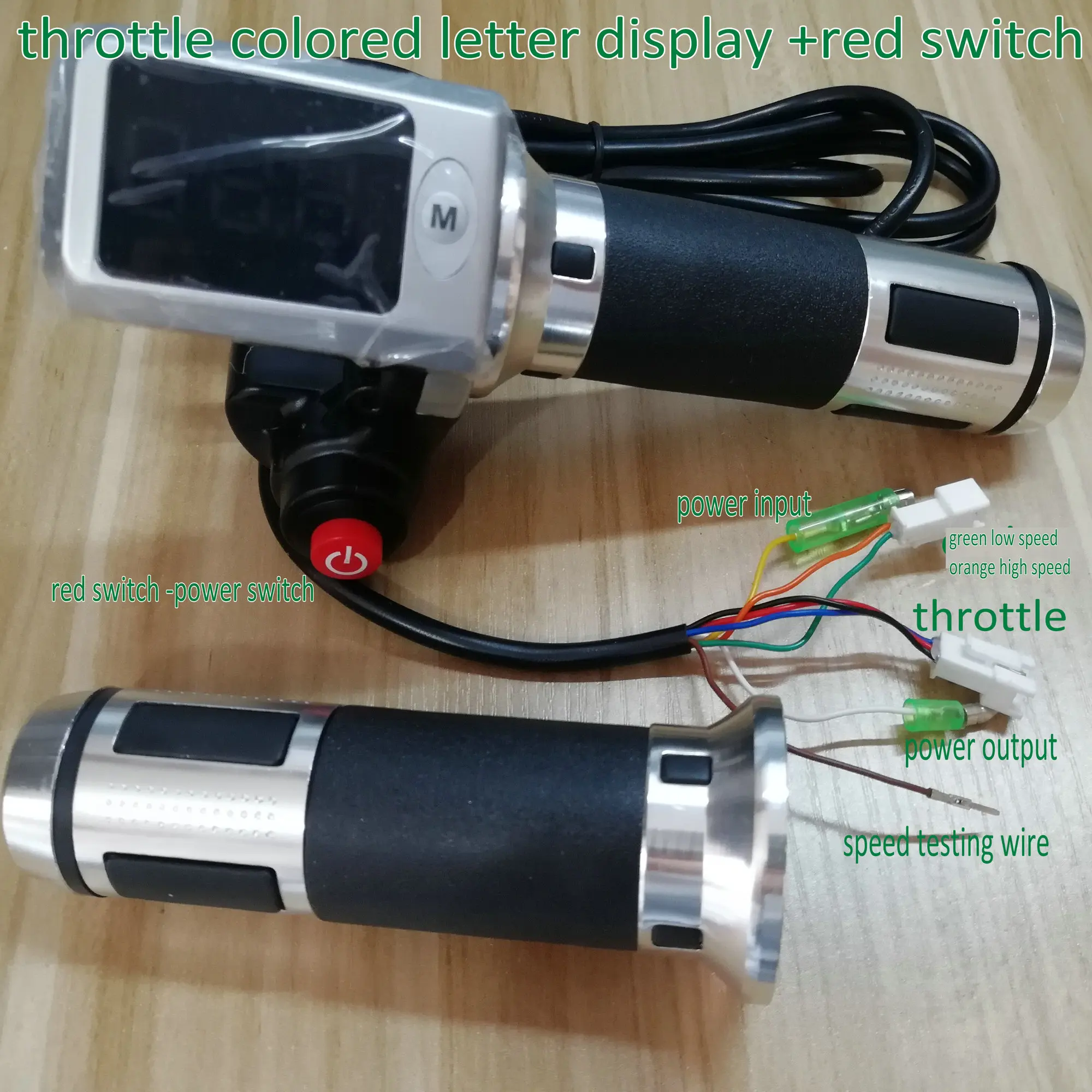

Для красный модели коммутатора

Красный черный синий-дроссельная заслонка

Белый + желтый-переключатель провода, выход питания и вход

Коричневый провод для тестирования скорости-модель hallsensor

Зеленый оранжевый -- высокоскоростной провод

Пожалуйста, не подключайте провод высокой низкой скорости с питанием от батареи, или это сломает дисплей дроссельной заслонки

Пожалуйста, прочитайте следующие шаги::

1. Для всех дисплеев, которые принимает сигнал напряжения фазового провода, индикация скорости будет иметь небольшое отклонение,

2. Если ваш мотор бесщеточный мотор-редуктор, при скольжении индикация скорости может быть нулевой.

Если бесщеточный безредукторный двигатель, этого феномена не будет,

Мы можем иметь различные ручки, пожалуйста, обратите внимание. Если у вас нет специального сообщения в примечаниях к заказу, мы отправим любые ручки в наличии.

Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
