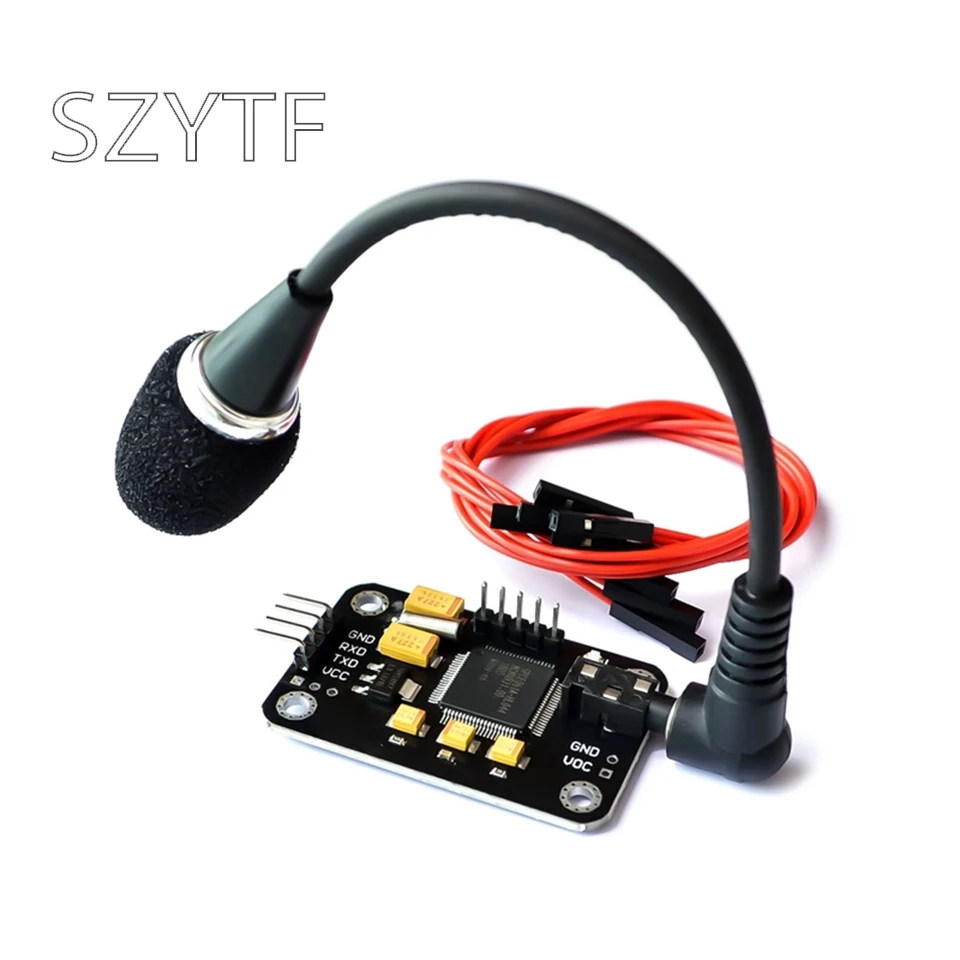

Голосовое распознавание-модуль микрофона Dupont с перемычкой-провод речи для Arduino

Описание

Параметр

Напряжение: от 4,5 до 5,5 В
Ток: <40 мА
Цифровой интерфейс: 5 в ttl уровень UART интерфейс
Аналоговый вход: 3,5 мм игольчатый мономикрофонный разъем + микрофонный интерфейс

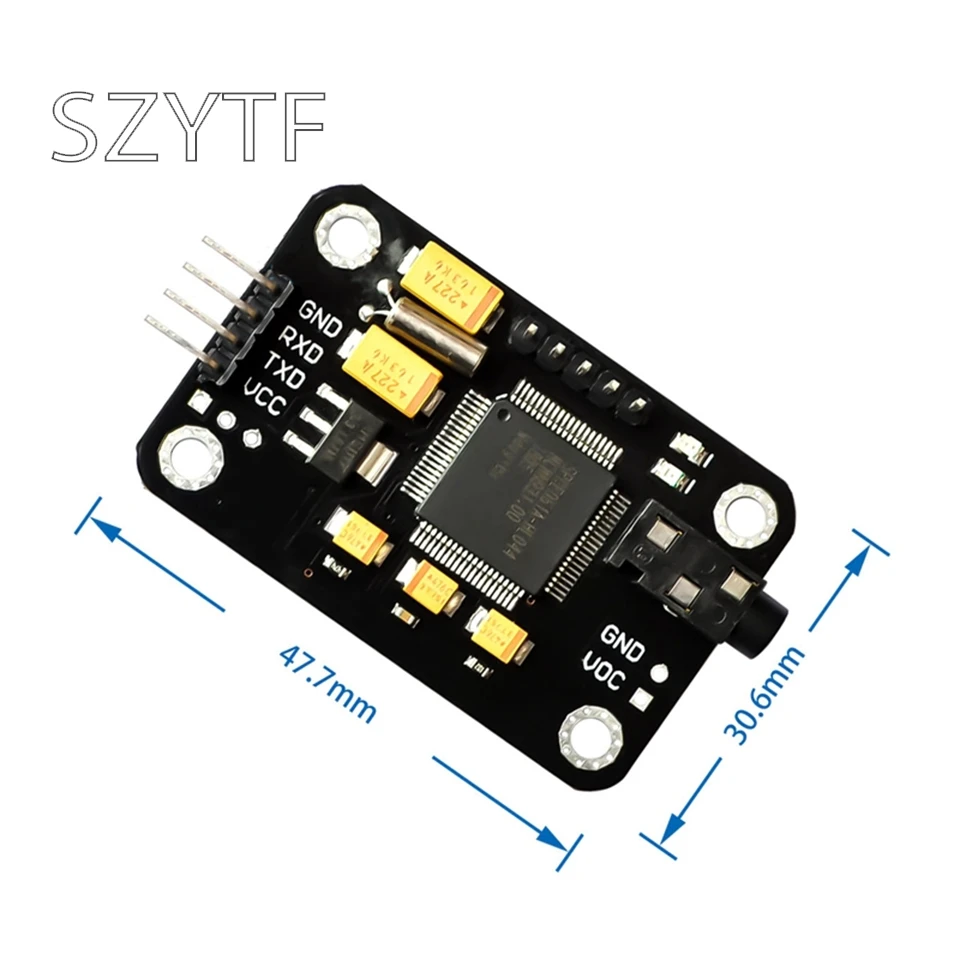

Размер: 30x47,5 мм
В этом модуле могут храниться голосовые команды артикула 15. 15 были разделены на три группы, каждая группа из пяти. Прежде всего, у нас должен быть набор голосовых команд для записи. После этого можно определить группу из пяти голосовых инструкций до того, как через последовательную команду в группу. Если нам нужно выполнить другие инструкции, нам нужен набор инструкций для импорта. Этот модуль имеет независимый динамик. Если ваши друзья с помощью голосовых инструкций ввода, а не голосовых команд, они могут не определить инструкции.

Пример-1 шт.

Здесь я приведу вам пример, чтобы показать, как использовать язык для управления светильник красного, зеленого и синего цвета.

1. Запись

Нам нужно отправить последовательную команду на модуль. Для подключения к ПК может потребоваться модуль USB-ttl. После 0 xaa11 отправляем команды на запись. Для получения более подробной информации, пожалуйста, обратитесь к ручному продукту.

Оба, пожалуйста, записывайте следующие голосовые предложения для того, чтобы записывать следующие инструкции:

Белый
Красный
Зеленый,
Синий
OFF
2. Аппаратное подключение

3. Код

Int redPin = 11;/R petal на RGB светодиодный модуль, подключенный к цифровому pin 11
Int greenPin = 9;/G лепесток на RGB светодиодный модуль подключен к цифровому pin 9
Int bluePin = 10;/B лепесток на RGB светодиодный модуль подключен к цифровому pin 10
Байт com = 0;/ответ от распознавания голоса

Вакуум установка ()
{
Серийный. Старт (9600);
PinMode (ledPin, OUTPUT);/устанавливает ledPin как выход
PinMode (redPin, выход);/устанавливает redPin как выход
PinMode (greenPin, выход);/устанавливает, что greenPin является выходом
PinMode (bluePin, OUTPUT);/устанавливает bluePin как выход
Задержка (2000);
Серийный. Запись (0xAA);
Серийный. Запись (0x37);
Задержка (1000);
Серийный. Запись (0xAA);
Серийный. Запись (0x21);
}

Void loop ()/бег снова и снова
{

Пока (серийный. Доступен ()
{
Com = Серийный. read ();
Переключатель (com)
{
Чехол 0x11:
Цвет (255255255);/включение RGB светодиодный-белый
Сломать;

Чехол 0x12:
Цвет (255,0, 0);/поверните RGB светодиодный красный
Сломать;

Чехол 0x13:
Цвет (0255, 0);/поверните RGB светодиодный зеленый
Сломать;

Чехол 0x14:
Цвет (0,0, 255);/поверните RGB светодиодный синий
Сломать;

Чехол 0x15:
Цвет (0,0, 0);/Выключить светодиодный RGB
Сломать;

}
}

}

Void color (неподписанный char red, неподписанный char green, неподписанный char blue)/функция создания цвета
{
Аналог (redPin, красный * 102/255);
Аналог (bluePin, синий * 173/255);
Аналог (зеленый, зеленый * 173/255);
}

Указанный выше код загружается в Arduino. Когда код загрузки, пожалуйста, отключите TX и RX, в противном случае это может повредить последовательный порт.

4. Видео

Код после загрузки, чтобы RX и TX и нажмите клавишу ArduinoRESET.

Но можно посмотреть видео на Ютубе.

Пример 2

Здесь мы расскажем вам, как использовать GPIO выходной контроль других устройств.

Шаг 1

Для начала необходимо записывать голосовые команды. Отправить команду 0 xaa12 (группа 2).

Пожалуйста, запишите следующие пять видов голосовых команд в соответствии с заданным заказом:


«One»

"Двойка"

"Тройка"

"Четыре"

«Five»

Пожалуйста, обратите внимание, что это необходимо четко.

Шаг 2

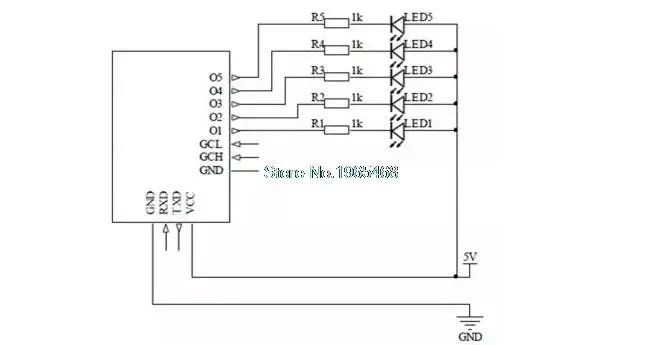

Мобильное устройство подключено с светодиодный следующим образом:
