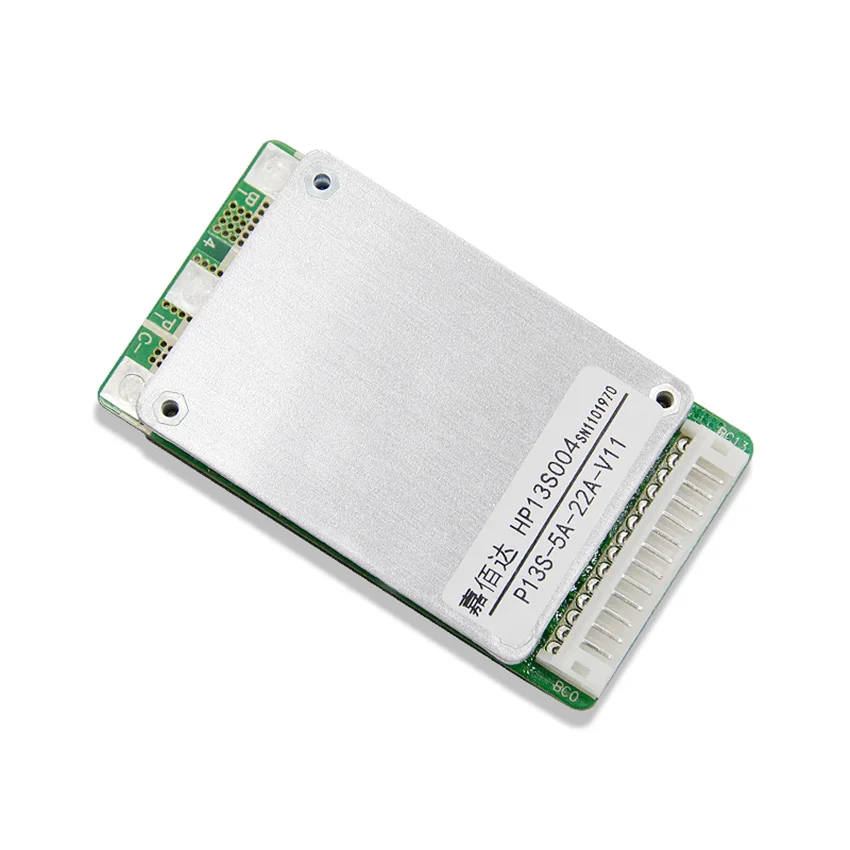

7 S 10 S 13 S литий-ионная литиевая батарея Защитная плата 36 V 24 V 48 V 22A разрядка низкой мощности PCB BMS PCM разделенный порт

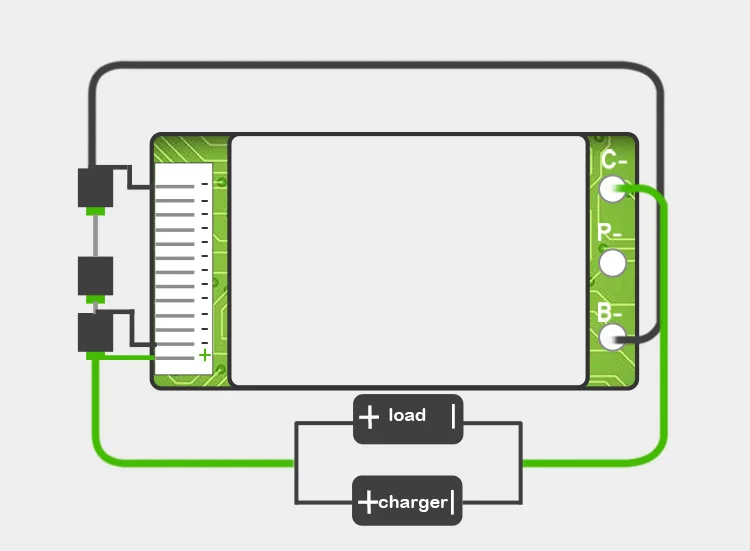

Электропроводка

Во-первых, сначала Подключите B-провод к отрицательная клемма аккумулятора полюса (B-wire нужно сварить короткий провод), затем подключите кабель (перед подключением кабеля, необходимо сначала удалить кабель из платы) 2. запуск проводки от BC0, BCO подключен к отрицательная клемма аккумулятора полюса, Второй кабель BC1 подключен к первой строковой батарее положительного полюса, третий кабель BC2 подключен ко второй строковой батарее положительного полюса, и четвёртый кабель BC3 подключен к третьей струнной батарее. Положительный доска .. И так далее. В-третьих, после подключения кабеля напряжение между двумя прилегающими кабелями измеряется от верхней части ряда. Напряжение полимерной батареи меньше 4 в, и напряжение lifepo4 батареи меньше 3,5 В. Вставьте кабель после проверки. 4. повторно подключите зарядное устройство отрицательным и нагрузки отрицательным к C-. B отрицательный провод и C отрицательный провод должны быть сварены толстым проводом. Метод подключения провода не имеет ничего общего с цветом, только заказ верен. 5. Наконец, измерьте, Равны ли общее напряжение аккумулятора и выходное напряжение защитной платы, и равная Защитная плата работает нормально.
