1 шт. снег/датчик обнаружения дождя Модуль Дождь Погода Модуль влажности

Описание

Продукт Применение:
Набор роботов, капли дождя, датчики дождя, используется для мониторинга различных погодных условий, и превращается в фиксированное количество сигналов и выход AO.

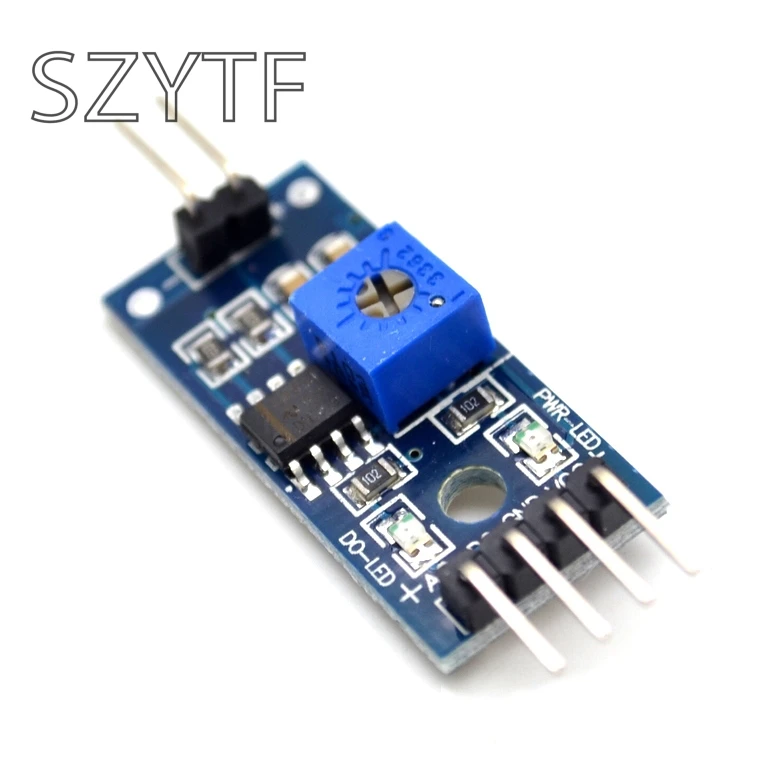

Описание продукта:
1, датчик использует высококачественный FR-04 двухсторонний материал, большая площадь 5,0*4,0 см, и никелированная обработка поверхности, с анти-окислением, электрической проводимостью, и жизнь лучшей производительности;
2, выход компаратора, сигнал чистый, хорошая форма сигнала, способность вождения, более 15 мА;
3, с чувствительностью регулировки потенциометра;
4, рабочее напряжение 3,3-5 В
5, выходная форма: цифровой выход переключателя (0 и 1) и аналоговый выход напряжения AO;
6, с фиксированным отверстием для болта, легко установить
7, Размер маленькой платы PCB: 3,2 см x 1,4 см

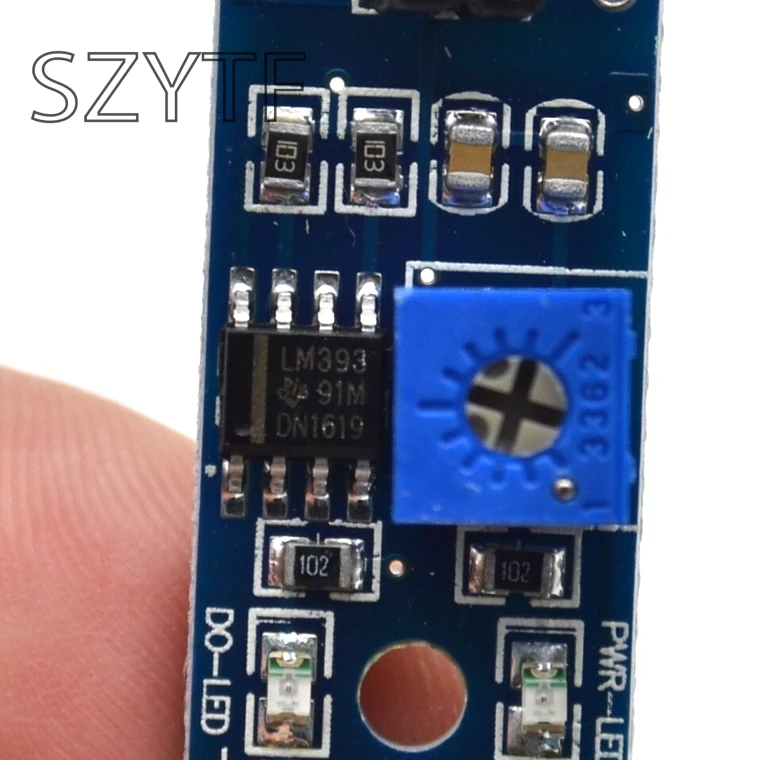

8, использование широкого напряжения LM393 компаратора
Особенности:
Выходного сигнала высока, индикатор переключателя выключен, висячие серьги в виде капель воды в стиральной машине, выход низкий, индикатор переключателя светильник, индикатор выхода светильник включен,
Почистите капельки воды выше и вернитесь к выходному высокому состоянии...
Аналоговый выход AO, вы можете подключить рекламный рот микроконтроллера для обнаружения капель в вышеуказанных осадках.
Цифровой выход ttl также может быть подключен к микроконтроллеру, чтобы определить, есть ли дождь.

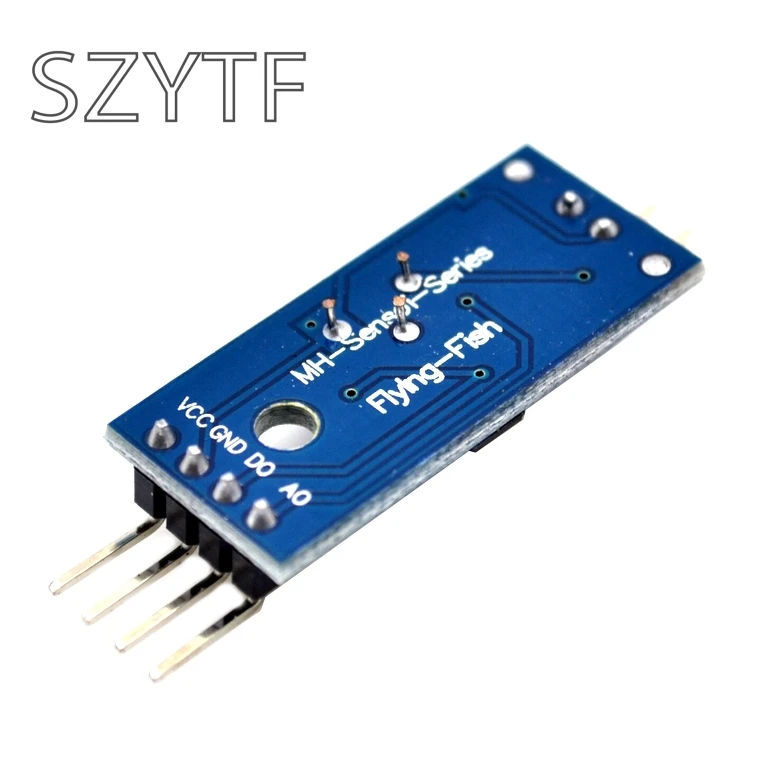

Проводка:
1, VCC: подключите положительный полюс питания (3-5 В)
2, GND: Подключите отрицательный источник питания
3, DO: ttl переключатель сигнала
4, AO: аналоговый выход сигнала

Доставка clear
1, как показано на рисунке датчик капли дождя и панель управления
2, 20 см DuPont line 2, легкая проводка
