Описание
Описание продукта:
Металлоискатель-это высокопроизводительный металлоискатель, предназначенный для безопасности.
Параметр
| Нет. | Параметр | Соотношение цена/качество |
| 1 | Название | Детектор металла |
| 2 | Операционной Напряжение | Постоянный ток 3-5 В |
| 3 | Рабочий ток | 40mA |
| 4 | Ток холостого хода | 5mA |
| 5 | Расстояние обнаружения | 60 мм |
| 6 | Режим будильника | Уровень звука/светильник |
| 7 | Трудом | Легкая |
| 8 | PCB Размеры | 86*61 мм |
Применение
1>. Игровой развлекательный
2>. Проверка безопасности
3>. Поиск для металлических изделий
5>. Обнаружения автомобиля
5>. Статистику трафика
6>. Пола лифта управления
7>. Оборудование для производства обнаружения положения
8>. Разработка и проектирование производственного оборудования
9>. Электронный дизайн продукта
10>. Оборудование для детских площадок развития
11>. Металлический датчик приближения
12>. Обнаружение металла в человеческом теле

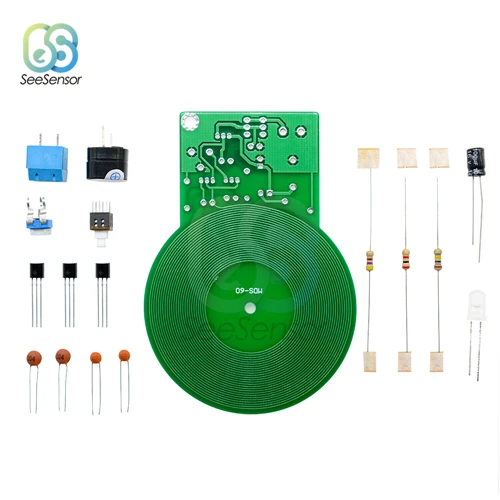

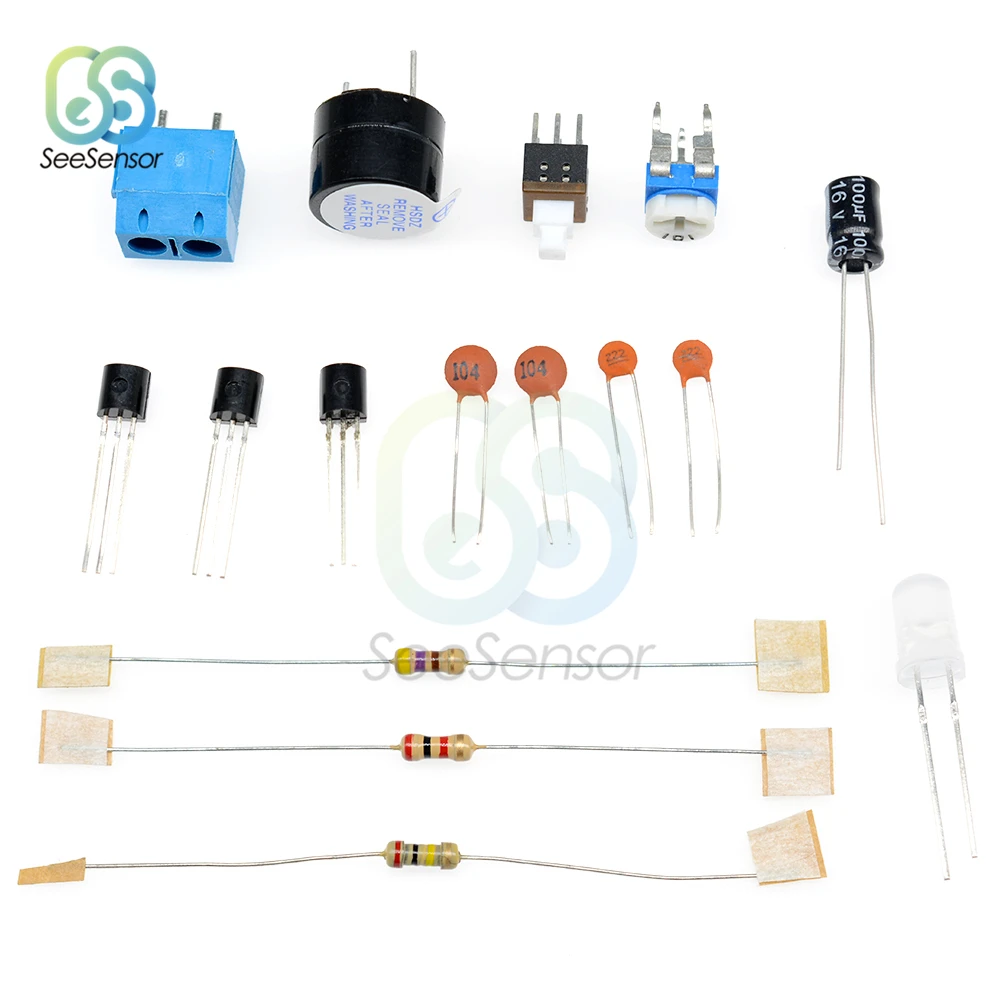

Компонент профиль
| Нет. | Имя компонента | PCB маркер | Параметр | Кол-во |
| 1 | Металлический пленочный резистор | R3 | 470ohm | 1 |
| 2 | Металлический пленочный резистор | R2 | 2 K | 1 |
| 3 | Металлический пленочный резистор | R1 | 200 K | 1 |
| 4 | Потенциометр | VR1 | 100R | 1 |
| 5 | Керамика конденсатор с алюминиевой крышкой | C2, C3 | 0,022 мкФ | 2 |
| 6 | Керамика конденсатор с алюминиевой крышкой | C1, C4 | 0,1 мкФ | 2 |
| 7 | Электролитический конденсатор с алюминиевой крышкой | C5 | 100 мкФ | 1 |
| 8 | Красный светодиодный | LED1 | 5 мм | 1 |
| 9 | S9012 | Q2.Q3 | TO-92 | 2 |
| 10 | S9018 | Q1 | TO-92 | 1 |
| 11 | Мощность переключатель | SW1 | 6*5 мм | 1 |
| 12 | Зуммер | SP1 | 9*12 мм | 1 |
| 13 | Мощность разъем | J1 | KF301-2P | 1 |

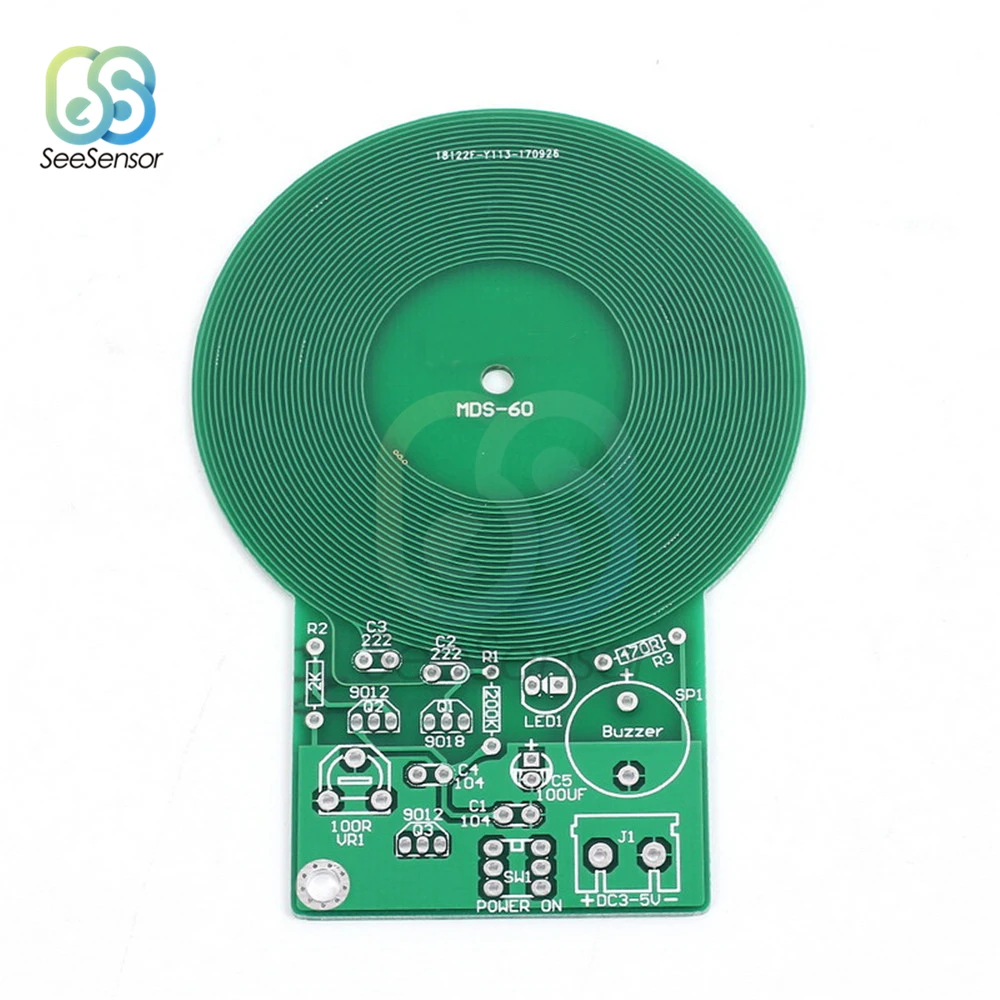

| 14 | Печатная плата | MDS-60 | 1 |
Обратите внимание: Пользователи могут завершить установку с помощью PCB шелкография и СПИСОК КОМПОНЕНТОВ
Установка шаги
Шаг 2: Установите конденсатор: C1, C4 = 104pF; C2, C3 = 222pF; C5 = 100 мкФ
Характеристики
- Бренд
- Aideepen
- Материалы для самостоятельного изготовления
- Электрический
- Тип питания
- Работает от аккумулятора
- Номер модели
- DIY Kit Metal Detector
- ЖК-экран
- Нет
- Operating Voltage
- DC 3-5V
- Operating Current
- 40mA
- Standby Current
- 5mA
- Detection Distance
- 60mm
- PCB Size
- 86*61mm
