Новое поступление! DDCSV3.1 Автономный контроллер движения автономный для ЧПУ Гравировальный фрезерный станок сервопривод, шаговый

Описание

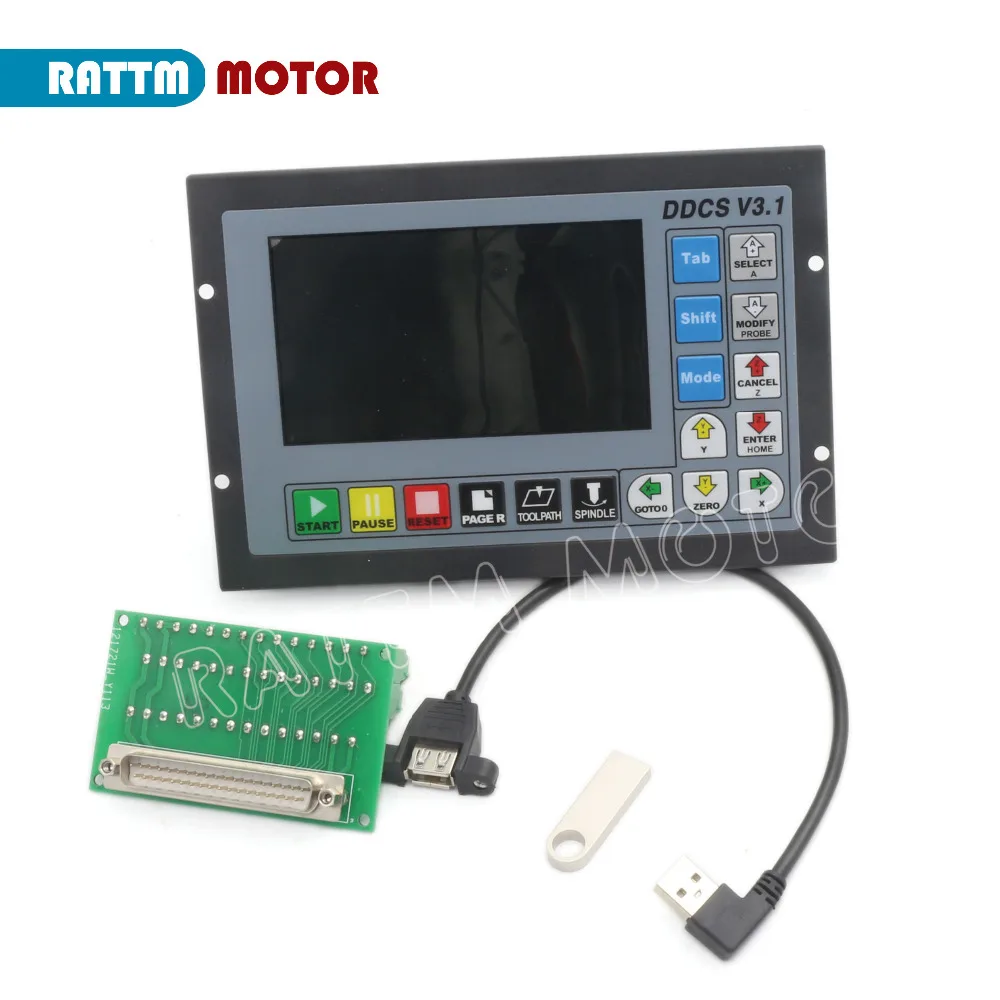

Посылка включает в себя:

1,1 введение

DDCSV3.1-3 или 4 оси и 3 или 4 оси motion контроллер, которая была изучена и разрабатывался быстрее ЧПУ в течение четырех лет. Период управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Самый высокий одноосный выходной Пульс составляет 500 кГц, и ширину импульса можно отрегулировать. Он поддерживает общий шаговый двигатель и серводвигатель.

DDCSV3.1Система числового управления принимает дизайн ARM + FPGA. Рука может закончить часть интерфейса человека-компьютера и анализа кода, И FPGA может закончить часть основного алгоритма и управления пульсом генерации, с разумной конструкцией, надежным управлением и легкой эксплуатации.

Структура компоновки панелиDDCSV3.1Рационально. Контроллер системы движения с ЧПУ может быть закончен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с G кодовым набором.

В этом руководстве Представлен метод работыDDCSV3.1, Станок и процедура работы станка. Благодаря большому количеству графических представлений и примерам, использование может быстро научится использоватьDDCSV3.1ЧПУ системы.

1,2 параметры производительности продукта

1) Обычный цифровой входной интерфейс 16-схемотехнической муфты изоляции

2) Обычный цифровой входной интерфейс 3 контурная анод изоляция сцепного устройства

3) выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (можно модифицировать как выход ШИМ);

4) Поддержка 4-осевого Шагового управления двигателем, самый высокий контроль импульсного выхода одной оси 500 кГц;

5) Главный контрольный чип ARM9;

6) чип FPGA core algorithm;

7) 4,3 дюймовый TFT экран, соотношение разрешения: 480*272;

8) 17 рабочих клавиш;

9) основное оборудование управления 12 V-24 V постоянное напряжение входного сигнала, в настоящее время требуется не будет ниже, чем 0.5A;

10) поддерживает USB флэш-диск для чтения кода G, и размер G codefile не имеет требования;

11) быть оснащен MPG портом и поддерживает цифровой дисплей MPG, а также поддерживает общий MPG на рынке.

12) Поддержка ключа панели с одной осью ручной работы, ручной шаг и замыкание;

13) Поддержка работы быстро указать рабочее положение;

14) Поддержка мульти системы координат (с автоматической функцией сохранения в чехол отключения питания);

15) Поддержка функции автоматического сохранения данных после отключения питания (нажмите кнопку start, чтобы автоматически сохранить данные в операции, автоматически сохранить данные после отключения питания)

Внешний вид, структура и размер 1,3

ВDDCSV3.1Принимает встроенную структуру корпуса, которая может пробить квадратное отверстие на шкафу оборудования, а затем встроить это оборудование в отверстие для сквайра. Используйте два запирающих механизма изнутри, чтобы закрепить это оборудование на шкафу оборудования, с простой установкой.

Размер панели продукта составляет 163 мм * 102 мм * 5 мм;

Размер основного корпуса 156 мм * 93 мм * 45 мм;

Размер квадратного отверстия, устанавливаемого на шкафу оборудования, составляет 156 мм * 93 мм.

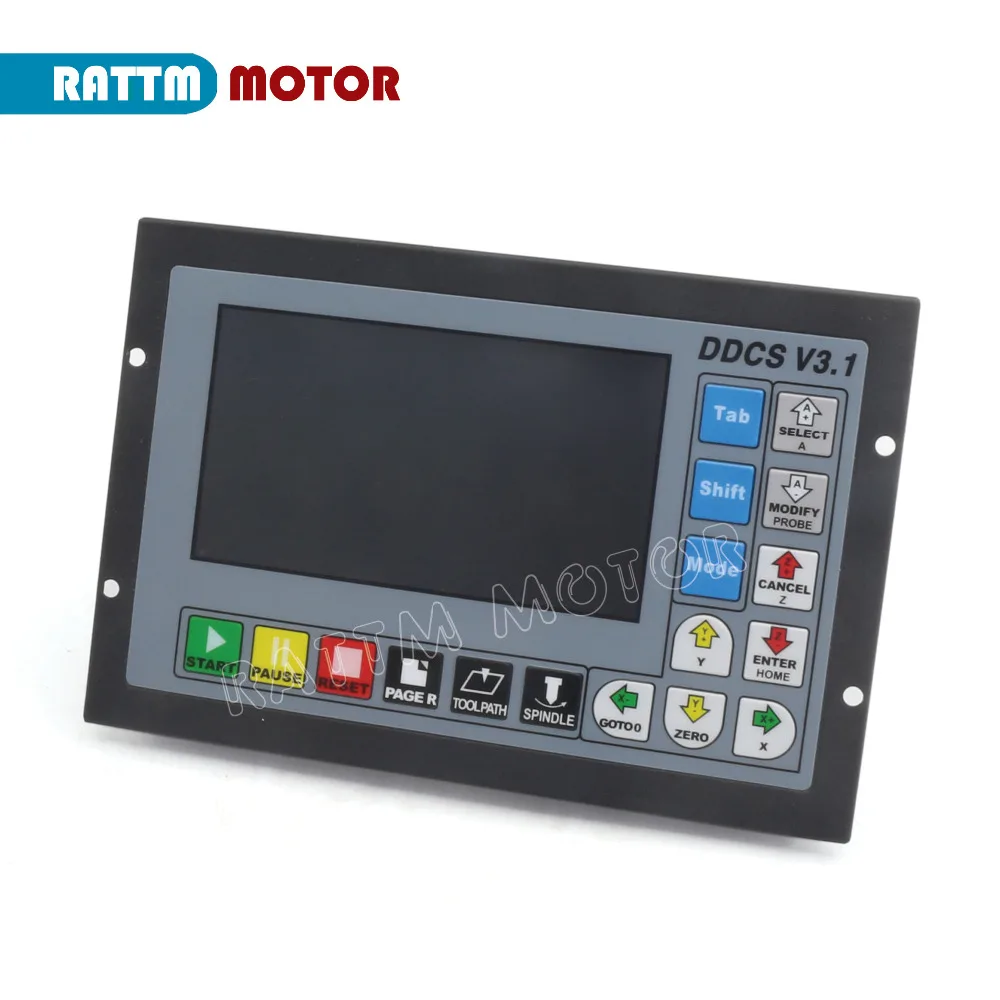

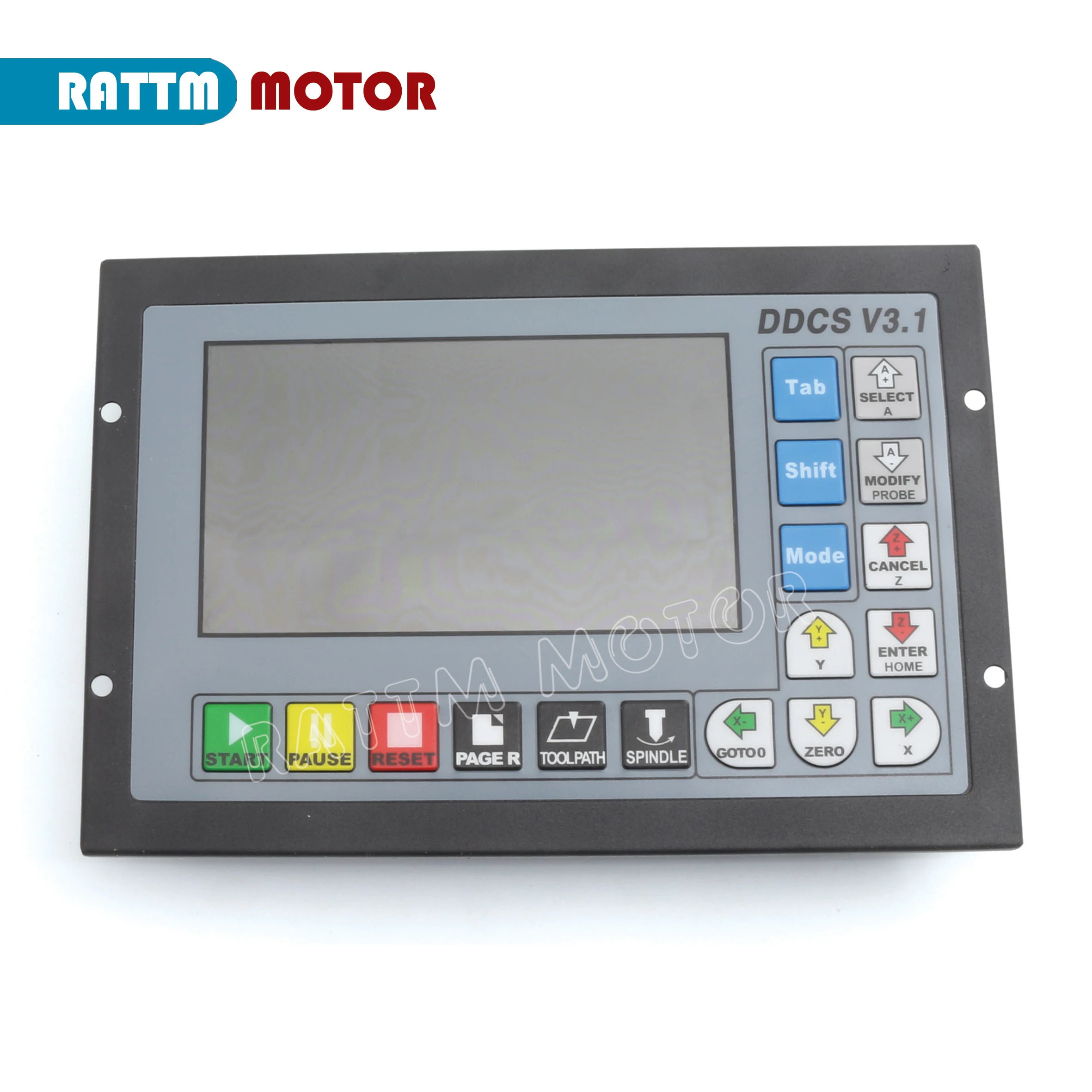

Передняя часть изделия-17 пользовательских клавиш и 1 4,3 'и 480*272 LSD (жидкокристаллический дисплей), а обратная сторона-входной сигнал, управление шпинделем, шаговый/сервопривод управления, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, посмотрите на справочную картинку 1-3 и картинку 1-4 в деталях.

Этот usb-интерфейс является стандартным usb-разъемом a-типа, к которому прилагается usb-удлинитель длиной 50 см с установочными наконечниками.
