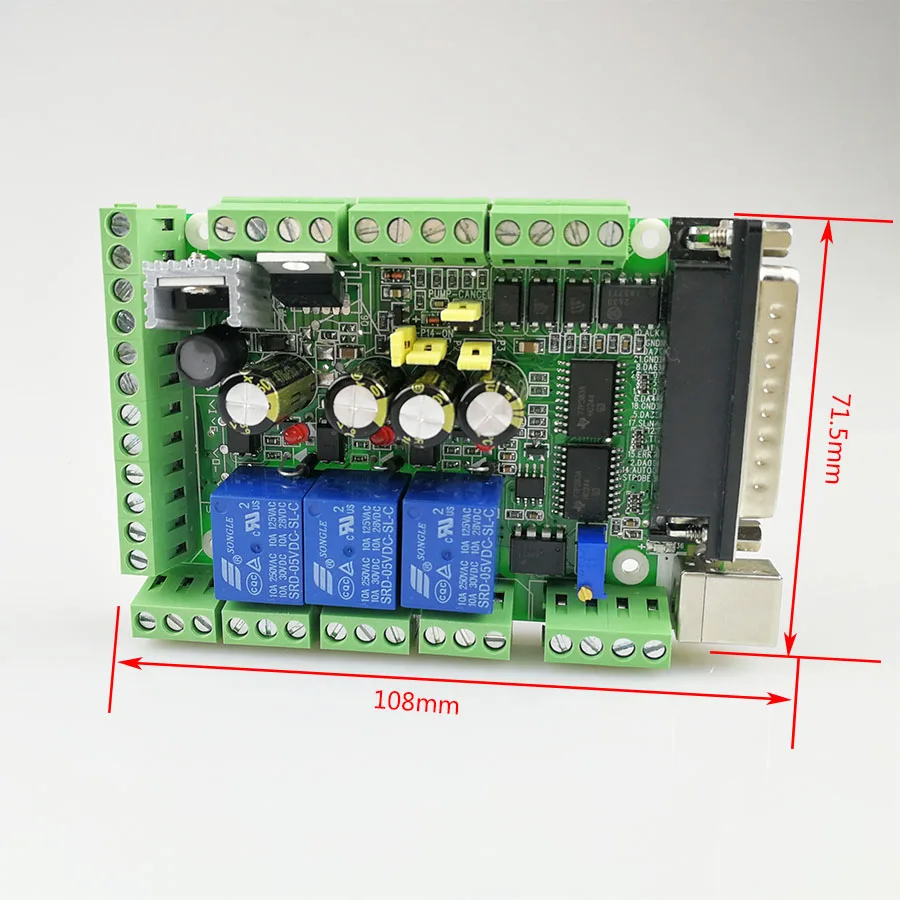

CNC Mach3 интерфейсная плата 4 оси 6 оси 0-10pwm Скорость вращения шпинделя карты гравировальный станок

Упаковка продукта

1 * usb-кабель для передачи данных1 * кабель1 * контрольная картаЦвет линии данных случайный

Сфера применения

Обработка сигналов мощности станка и электрических компонентов на хосте станка (порт LPT) используется для запуска программного обеспечения системы CNC MACH3. применимо: гравировальный станок с ЧПУ, токарный станок с ЧПУ, станок плазменной резки с ЧПУ, лазерный гравировальный станок, фрезерный станок с ЧПУ, Обрабатывающий центр и другие станки. С использованием компьютерного хоста и программного обеспечения серии MACH3, это становится наиболее экономичной системой чпу.

Технические характеристики

1. Выходные и входные сигнальные сигналы обрабатываются специальным высокоскоростным чипом для коррекции и усиления сигналов, удаления ненужных помех сигналов и сделать всю машину работать более стабильно.2. порт LPT питания компьютера изолирован от источника питания других частей, чтобы эффективно изолировать компьютер от станка. таким образом, мы гарантируем безопасность и стабильность. сделать компьютер и обрабатывающие данные более безопасными3. В общей сложности 5 входных сигналов передаются с хостом компьютера, все из которых изолированы оптическим соединением. Среди них P11 и P12 изолированы высокоскоростной оптической муфтой, которая может быть использована для подключения кодовой пластины шпинделя, или маховик А и В сигналов со строгими требованиями. защищены 12V-OUT, 5V-OUT выходной интерфейс, может использоваться для подключения датчика Холла, бесконтактного переключателя и других потребностей в питании. есть 5 входных портов, Который может быть установлен как: лимит, происхождение, резак, запуск, Аварийная остановка, вход скорости вращения шпинделя, вход MPG и любые другие 5 функций.4. всего Доступно 12 выходных сигналов. может быть поддерживается выход управления до 6 осей. вы также можете выбрать только одну или несколько осей для управления. некоторые из этих 12 розеток функционально многоразовые. в использовании розетка может использоваться только как функция.5. Есть 3 специальных реле, которые могут поддерживать контроль программного обеспечения MACH3. Управляя программным обеспечением MACH3, вы можете контролировать включение и выключение любого реле. Каждое реле имеет ВКЛ-ВЫКЛ индикатор светильник, который является более интуитивно понятным и удобным в использовании. эти три реле могут использоваться для контроля открытия и закрытия жидкой охлаждающей жидкости, тумана охлаждающей жидкости, Газа жидкой охлаждающей жидкости и т. Д. может также использоваться для управления электромагнитным клапаном и другими устройствами выключателя питания. p2 для Веретено) P3 для охлаждающей жидкости и P4 для самоопределения.6. высокоскоростная оптическая Соединительная изоляция разработана специально для управления скоростью вращения шпинделя. PWM сигнал в пределах 2,5 кГц может быть выходной, и выходной порт является параллельным портом P1. Эта интерфейсная плата имеет цепь D/A, преобразованную из ШИМ В 0-10В. Может выводить уровень 0-10 В, чтобы контролировать некоторые из рынка только аналоговый преобразователь скорости управления. Таким образом, Контролируйте Скорость вращения шпинделя. Обратите внимание, что выход ШИМ и выход 0-10 В может быть только один или другой. Не может использоваться одновременно.7. Интерфейсная плата может быть подключена к шаговому приводу или сервоприводу (сервопривод должен поддерживать цифровые сигналы). Выход 5 в уровня.8. Широкий источник питания входного напряжения: 16-35 В постоянного тока. Он имеет функцию анти-подключения и защиты.Кроме того, есть два набора терминалов выходного напряжения: 5 В и 12 В напряжение, выходная мощность 100 мА.9. Примечание: Выходная сила тока 5 В и 12 В напряжение интерфейсной платы улучшена до 200 мА. Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы
