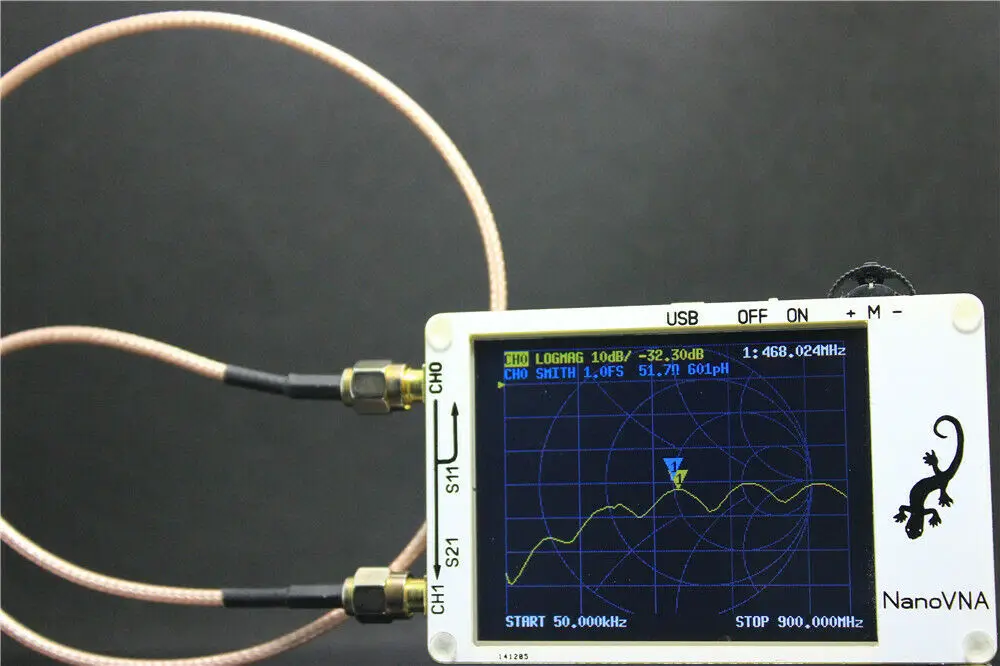

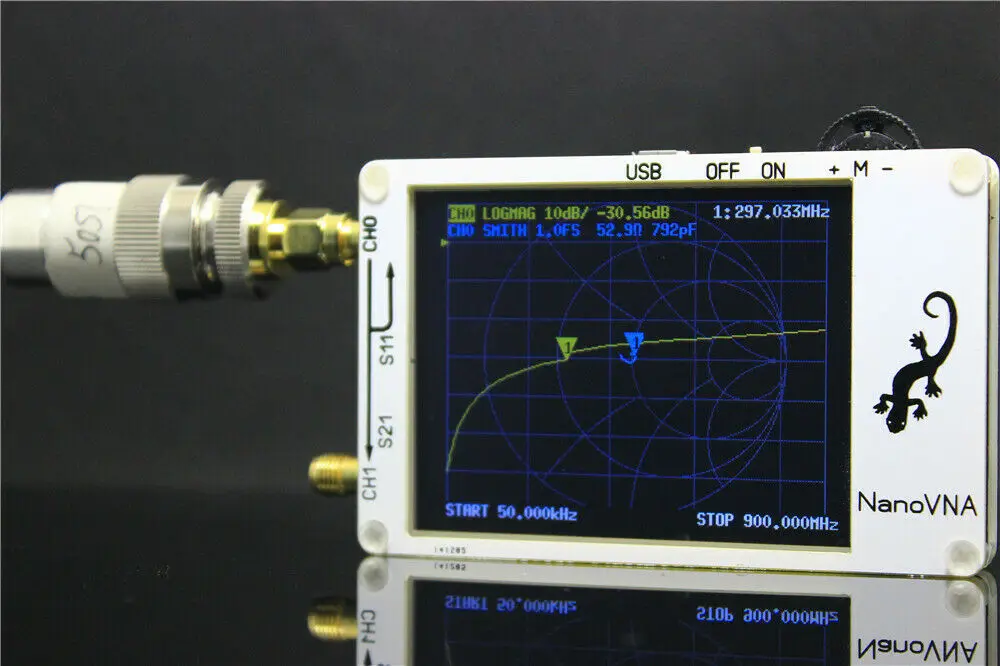

Векторный сетевой анализатор NanoVNA 50 KHz-900 MHz цифровой ЖК-дисплей HF VHF UHF антенный анализатор

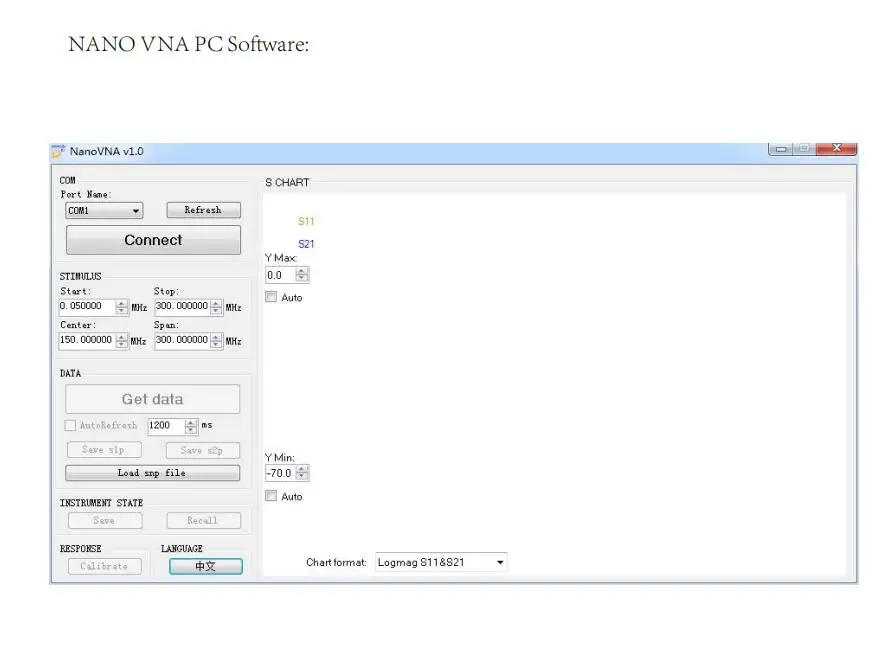

NanoVNA HF VHF UHF UV векторный сетевой анализатор антенный анализатор + программное обеспечение для ПК

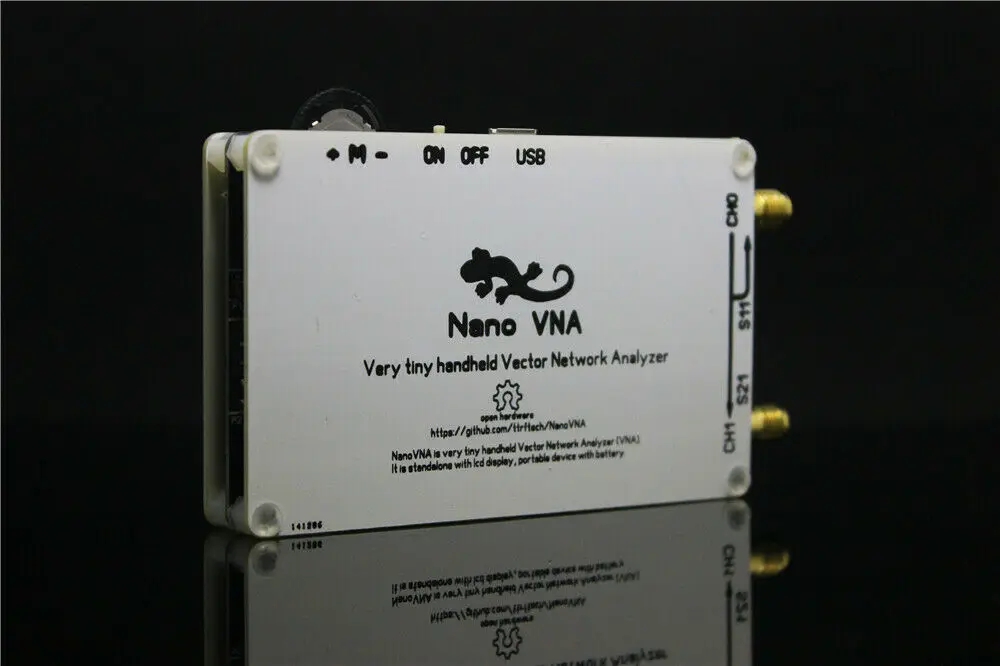

NanoVNA-очень маленький портативный векторный сетевой анализатор (VNA). Он автономный с ЖК-дисплеем, портативным устройством с батареей. Этот проект предназначен для обеспечения радиочастотного гаджета, но полезного инструмента для энтузиастов. Основная функция микропрограммного обеспечения по умолчанию используется для измерения производительности антенны. Если вам нужно больше тестовых функций, пожалуйста, обновитеПрошивка к "nanoVNA_900_4ch.dfu"Технические данные:-Дисплей: 2,8 дюйма TFT (320x240)-Источник питания: Встроенный литиевый аккумулятор-Диапазон измерения: 50 кГц-900 МГц (встроенное по умолчанию)-Выход RF:-13 дБм (максимум-9 дБм)-Порт SWR: <1,1-Дисплей: 2,8 дюйма TFT (320x240)-Размер: 54x85,5x11 мм-Вес: 63 грамма-Полный набор аксессуаров: Основной блок/1 комплект, 3 SMA Мужской калибровки частей Установить диапазон частот (стимулирование> старт/стоп или центр/SPAN)Калибровку (CAL)Выберите Формат отображения и канал (дисплей)Сохраните (за исключением)Вы можете изменить Формат дисплея и выбор канала в любое время. В обычном тестовом режиме коснитесь вправоОбласть экрана или нажмите переключатель набора, чтобы вызвать меню. Коснитесь экрана или поверните переключатель колеса, чтобы выбрать пункт меню.Устройство находится в первоначальном состоянии (нет данных в 0)Диапазон сканирования 50 кГц ￣ 300 МГц (50 кГц ￣ 900 МГц, если это микропрограммное обеспечение 900 м)Трек 1: LOGMAG CH0 (отражение) (встроенное по умолчанию)Трек 2: SMITH CH0 (отражение) (встроенное по умолчанию)Трек 3: LOGMAG CH1 (pass) (требуется прошивка flash nanoVNA_900_4ch.dfu)Трек 4: CH1 stage (pass) (требуется прошивка flash nanoVNA_900_4ch.dfu)-Отметка 1: открытьОт оригинала.Мы проверим перед отправкой и откалибруем непосредственно подключенный SMA порт. Калибровочные данные сохранены в состоянии 0 и в следующий раз они будут преобразованы в данные состояния 0.Калибровка:Калибровка с указанной механической калибровкой требует трех нагрузок: открытая, короткая и нагрузка. Калибровочные данные сохранены в качестве данных калибровки пользователя. Он может быть сохранен в статус 0 и может быть автоматически загружен на следующем poweron. Он может быть сохранен в статус 1-4 и может быть загружен через меню отзыва. Нажмите Меню cal→ calibrate, чтобы открыть Интерфейс калибровки, затем подключить открыть, короткие и загрузить три нагрузки, и нажмите на меню, соответствующее калибровке порта 0. Этот прибор поставляется с простым набором калибровки. Для калибровочного блока male, S коротко замыкается (короткий), L загружен (нагрузкой) нагрузкой 50 Ом, а внутренний открытый (открытый). Для женской калибровочной части, короткое замыкание (короткое) используется для короткого замыкания припоя на спине, (нагрузка) 50 Ом нагрузка применяется к Два резистора 100 Ом и открытая цепь (открытая) используются для открытой цепи. Калибровка изоляции порта 1 требует двух Нагрузочных нагрузок для подключения порта 0 и порта 1 ДляЛучшей изоляции. Обычно пользователь имеет только один набор калибровочных нагрузок для порта 0. Когда есть только один калибровочный элемент нагрузки, просто подключите калибровочный элемент загрузки. Для порта 1 порт 0 остается открытым, а затем нажмите ISOLN tocalibrate. Для проходной калибровки для порта 1 требуется использовать только РЧ-кабель для подключения порта 0 и порта 1, а затем нажать меню THRU tocalibrate. после завершения калибровки нажмите кнопку DONE, чтобы всплыть интерфейс thesave, чтобы выбрать желаемое состояние для сохранения. после завершения калибровки, Можно снова подключить три калибровочных элемента к порту 0. Проверьте правильность калибровки через схему SMITH. Правильная калибровка должна быть: когда соединение открытое, кривая должна быть сосредоточена на дальней правой стороне круга Смита. Когда соединение короткое, все кривые должны быть центрированы на самую левую сторону круга Смита. При соединении нагрузки кривые должны быть концентрированы в середине круга Смита. Подключите порт 0 и порт 1 с помощью радиочастотного Кабеля и убедитесь, что ошибка кривой S21 не должна превышать 0,5 дБ. Если данные калибровки обнаружены ненормальными, их следует перекалибровать. | если калибровка была применена, то статус CAL отображается в левой части основного экрана. C *-это состояние, в которомПрименяется несохраненное значение калибровки (это значение исчезнет после перезапуска). C0 ~ C4 от 0 до 4 означает, чтоСохраненное значение калибровки было применено к одному из мест сохранения. Сохранить не будет сохранено, когда вы сохраните в операции, это изменится на это состояние. C каждый символ, показанный ниже, означает, что следующий калибровочный срок былПрименение:D: направление,R: Отслеживание отражения,S: совпадение источника,T: Отслеживание передачи,Д х Ш х В): изоляцииC * Примечание: nanoVNA_300_4ch.dfuNanoVNA_900_4ch.dfuОбе прошивки имеют вышеуказанные функции C *. Заводская прошивка по умолчанию отменяет эту функцию!Выберите канал отображения и тип отображения:Через пункт display→ trace меню вы можете выбрать, чтобы открыть или закрыть соответствующий канал отображения. Цвет Канала совпадает с цветом кривой интерфейса. Канал отображения последней операции-это активный канал отслеживания.Формат, масштаб, управление каналом менюДопустимы для этого канала отображения.Тип дисплея может быть изменен по формату display→ в меню, масштаб display→ можетОтрегулируйте шкалу весов и дисплей → каналМожно выбрать измеренный порт.Установите Диапазон частот:Есть три основных и частотных диапазона, связанныхПараметры: частота запуска, Центральная частота и частота остановки.Отношения между ними удовлетворены:Fцентр = (fstart + fstop)/2Fspan = fstop-fstartГде fspan-это промежуток.Центральная частота настоящего экрана устанавливается наСтимулятор → центр в меню, а значения центральной частоты и диапазона отображаются на левой и правой сторонах сетки соответственно. Нажмите в правом нижней части всплывающего экрана настройки, чтобы всплыть мягкую клавиатуру и введите соответствующее значение частоты через мягкую клавиатуру.Обратите внимание на следующие моменты во время использования:Изменение центральной частоты изменит стартовую частоту и конечную частоту при условии, что диапазон будет оставаться постоянным (за исключением случаев, когда частота старта или конечная частота достигает границы). При использовании нулевого диапазона частота запуска, Центральная частота и частота окончания одинаковы. В это время порт 0 может использоваться в качестве источника сигнала фиксированной выходной амплитуды, но необходимо обратить внимание на использование генератора тактового сигнала S5351 в качестве самого источника сигнала, И выходной сигнал квадратный. Волна, содержащая большие нечетные гармоники. Установите диапазон частот через стимулятор меню → диапазон и Отобразите центровую частоту и значение диапазона соответственно на левой и правой сторонах сетки. Нажмите на правый нижний уголВсплывающее значение настройки экрана для всплывания мягкой клавиатуры и ввода соответствующего значения частоты через мягкую клавиатуру обратите внимание на следующие точки во время использования: изменение диапазона автоматически изменит частоту запуска и остановки анализатора спектра. когда Настройка span превышает максимальное значение, Анализатор спектра переходит в режим полного диапазона. При использовании нулевого диапазона частота запуска, Центральная частота и конецЧастота одинаковая. Установите пусковую частоту через стимулятор меню → Пуск и Отобразите значения пусковой частоты и конечной частоты на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана настройки, чтобы всплыть мягкую клавиатуру и введите соответствующую клавиатуру через мягкую клавиатуру. Значение частоты.Обратите внимание на следующие моменты во время использования:Модифицируйте стартовую частоту для изменения Центровой частоты и значения пролета вместе до достижения минимального значения (изменение параметров, вызванное изменением пролета, см. Описание пролета),Продолжайте увеличиваться после того, как промежуток достигает минимального значения. Изменить частоту окончания.При использовании нулевого диапазона стартовая частота, Центральная частота и конечная частота одинаковы.Частота прерывается настройкой стимуляции → стоп в меню, а значения начальной частоты и конечной частоты отображаются на левой и правой сторонах сетки соответственно. Нажмите на нижний правый угол всплывающего экрана настройки, чтобы всплыть мягкую клавиатуру и введите соответствующую клавиатуру через мягкийКлавиатуру. Значение частоты.Обратите внимание на следующие моменты во время использования:Изменения в частоте отключения вызывают изменения span и Центровой частоты, которые могут повлиять на другие параметры системы. Подробности см. Во введении в разделе «подметание».При использовании нулевого диапазона стартовая частота, Центральная частота и конечная частота одинаковы.(Меню)● Дисплей· Следа③ TRACE 0 (встроенное по умолчанию)③ TRACE 1 (встроенное по умолчанию)③ TRACE 2 (требуется прошивка flash nanoVNA_900_4ch.dfu)③ TRACE 3 (требуется прошивка flash nanoVNA_900_4ch.dfu)· Формат■ Logmag■ ФазыНе выполнена задержка. Хост-компьютер ПКОбеспечивает функцию задержки группы)■ Смит■ SWR■ Больше^ Полар-флиса (^ Линейный· Весы■ Шкала высот/DIV■ Исходное положение③ Электрическое реле с задержкой (не выполнено)· Канал■ CH0 отражения■ CH1 через● Маркер· Выберите■ 1■ 2■ 3■ 4· Marker→start· Marker→stop· Marker→center○ Marker→ span (не выполнен)● Стимул· Старт· Стоп· Центр· Продолжительность· CW частота● Отдельно Кол-воОтделение для калибровки■ Открытое■ Короткий■ Нагрузки■ Isoln■ Через■ Сделано■ Спасти· Сброс· Коррекции● Перезвонить/спасения· 0 (по умолчанию)· 1· 2· 3· 4• ТесноеОсновные характеристики:● PCB: 50 мм x 68 мм x 10 мм (без разъема, рычажный переключатель)● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включить расширенную прошивку)● Выход RF:-13 дБм (максимум-9 дБм)● Диапазон измерения: 70 дБ (50 кГц-300 МГц), 40 дБ (300 м-900 МГц, включить расширенную прошивку);● Порт SWR: <1,1● Дисплей: 2,8 дюйма TFT (320x240)● Интерфейс USB: режим связи USB tyo-c: CDC (последовательный)● Питание: USB 5 в 120 мА, можно использовать питание от аккумулятора, максимальный ток зарядки 0.8A● Количество точек сканирования: 101 (фиксированное)● Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Системы блок-схема:NANO VNA программное обеспечение для ПК:
