Описание
Более подробную информацию о спецификации TMC2209, пожалуйста, проверьте:
Https://www.dropbox.com/s/aepwkwi8dniloqg/TMC2209-V1.1-specification%20_%E7%9C%8B%E5%9B%BE%E7%8E%8B.pdf?dl=0
Прошивка BIGTREETECH TMC2209 V1.2 UART:
Https://github.com/MarlinFirmware/Marlin/pull/14215?fbclid=IwAR1QJDcuRzzhg7TihQcsfGTyx4UPcmtfhqhRw0gCzRL5gfqj5ZMC36wpN5M
Особенности
Режим работы: Поддержка шаг, режим DIR/UART, вы можете использовать эти функции через изменение прошивки.

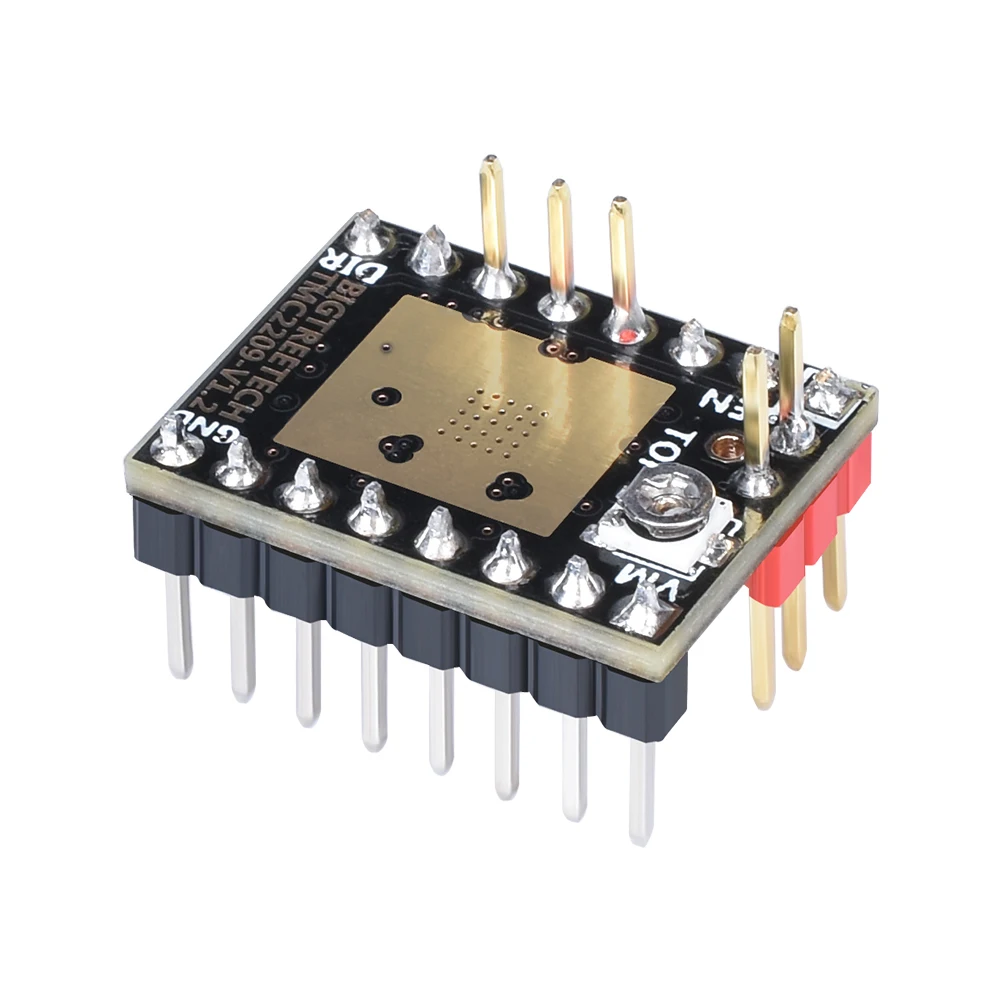

Аппаратные средства совместим с StepStickИPololu A4988 Возможность привода до 2.0A (RMS) ток непрерывной катушки-2.8A пик Шаг/Dir интерфейс с микроступенчатой интерполяцией (до 256 микрошагов) Конфигурация через контакты CFG или интерфейс UART Напряжение двигателя: 5. 5... 28 в Логическое напряжение: 3. 3... 5 В RSense: 0,11 Ом StealthChop2-Для тихой работы и плавного движения SpreadCycle-Высоко Динамический ДВИГАТЕЛЬ УПРАВЛЕНИЯ Чоппер (включается через UART, OTP, CFG Pin) CoolStep-Управление током для экономии энергии StallGuard4-Бессенсорный двигатель контроль зарядаДрайвер шагового двигателя на основе TMC2209
-Шаг/Dir интерфейс с микроступенчатой интерполяцией (до 256 микрошагов)
-StealthChop2-для тихой работы и плавного движения
-SpreadCycle-Высоко Динамический ДВИГАТЕЛЬ УПРАВЛЕНИЯ чоппер
-CoolStep-Управление током для экономии энергии
-Оборудование совместимо с StepStick и Pololu A4988
-StallGuard4-Обнаружение нагрузки двигателя без датчика

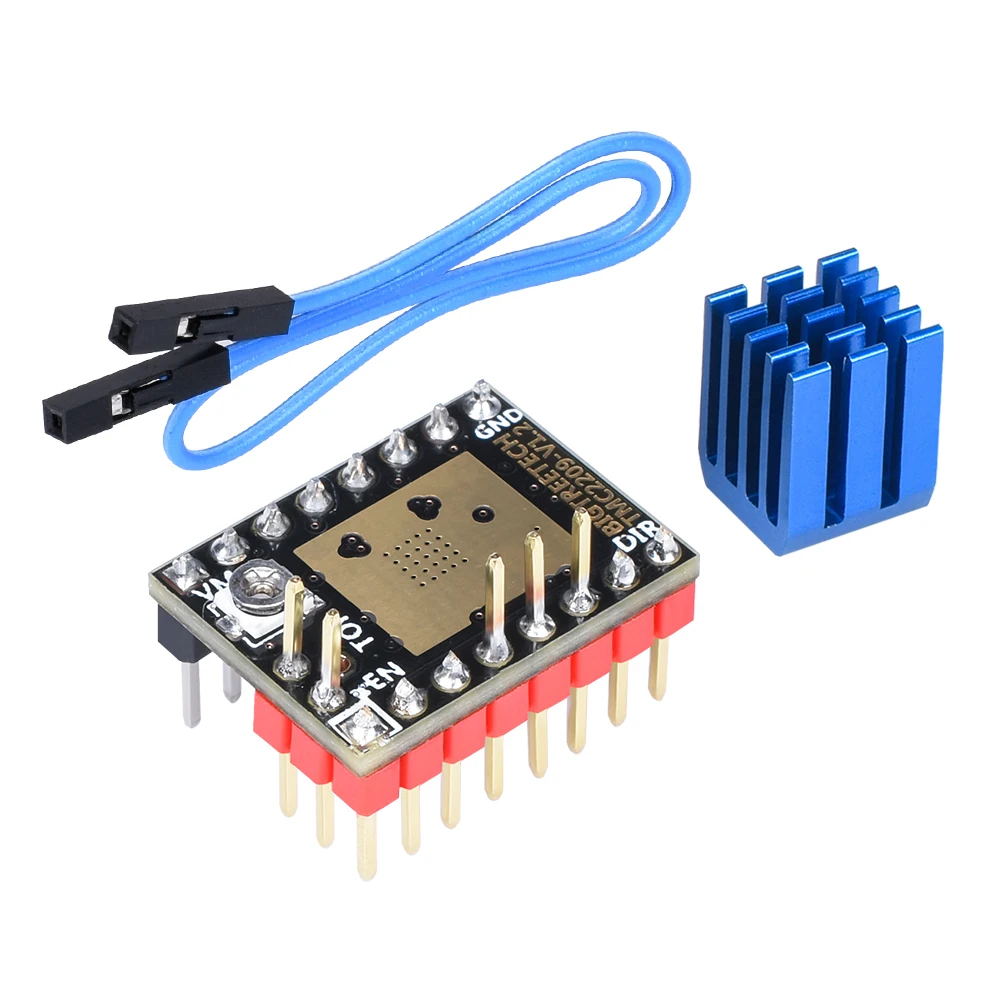

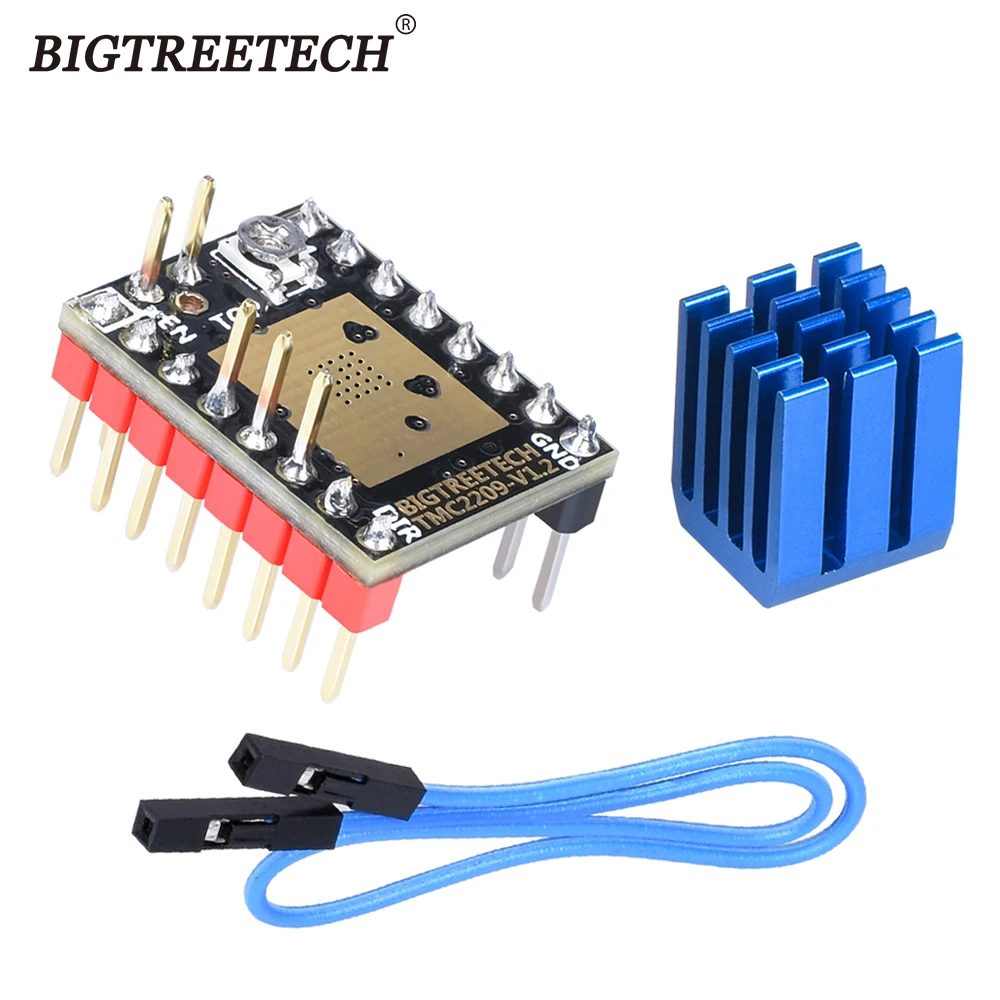

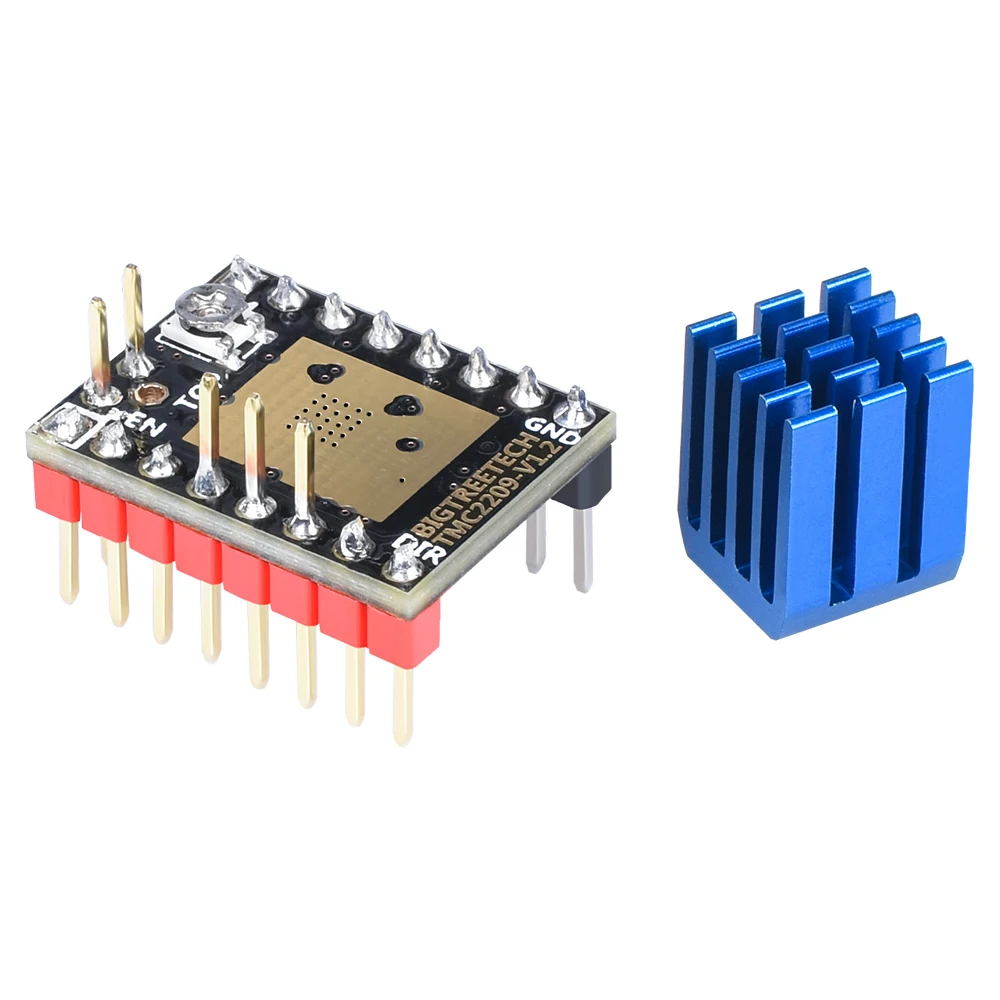

1 шт./2 шт./4 шт./5 шт./6 шт./TMC2209 Драйвер шагового двигателя с кабелем

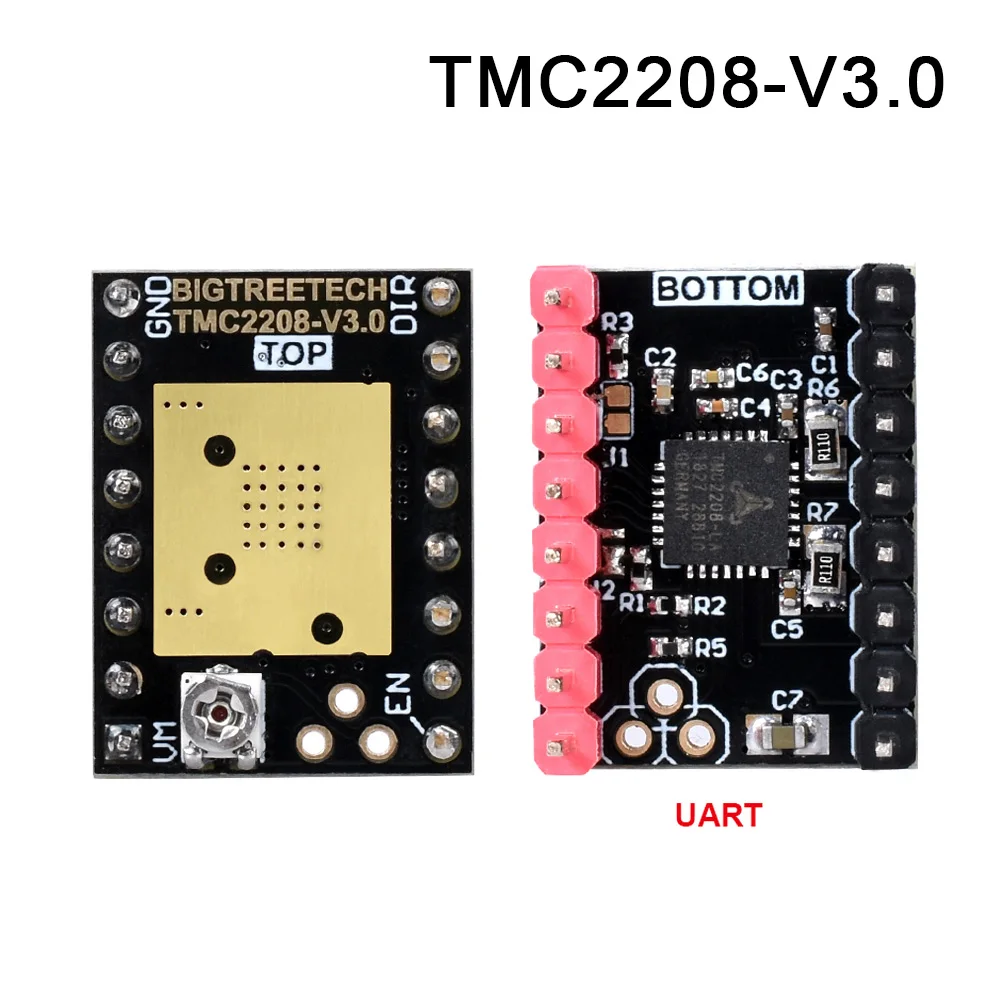

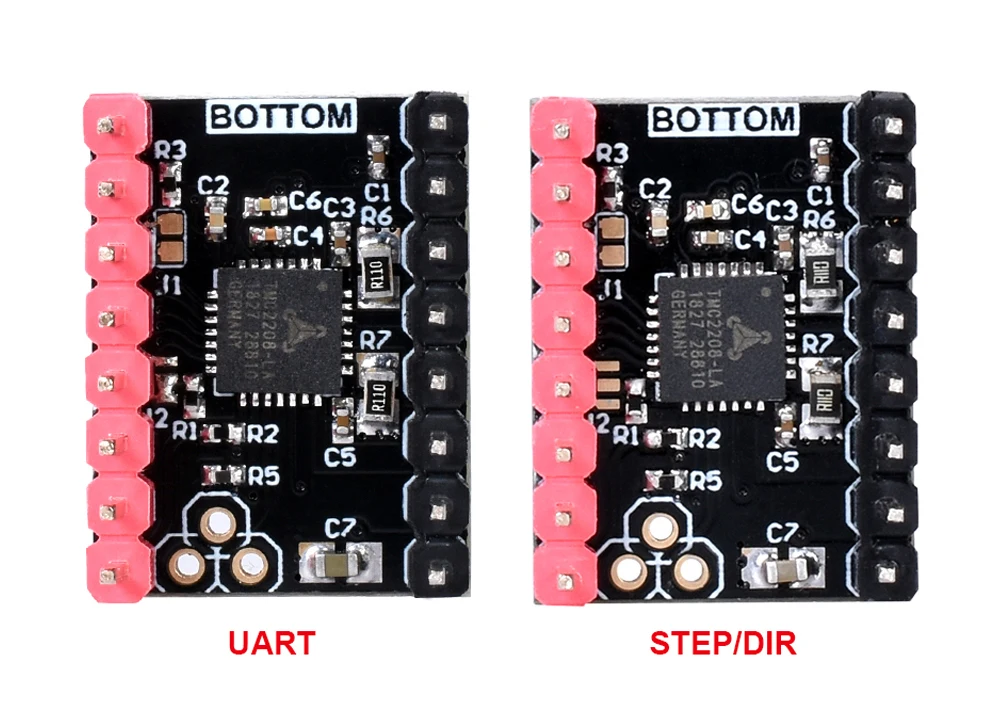

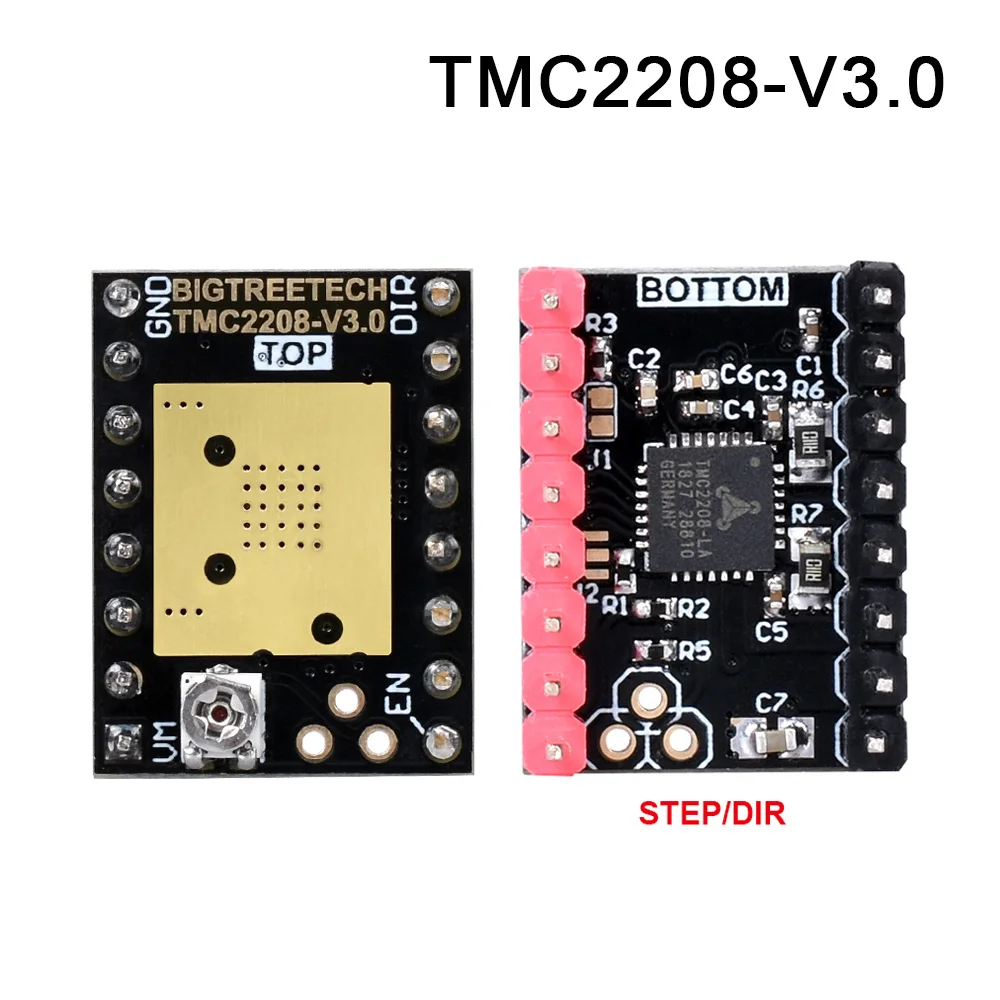

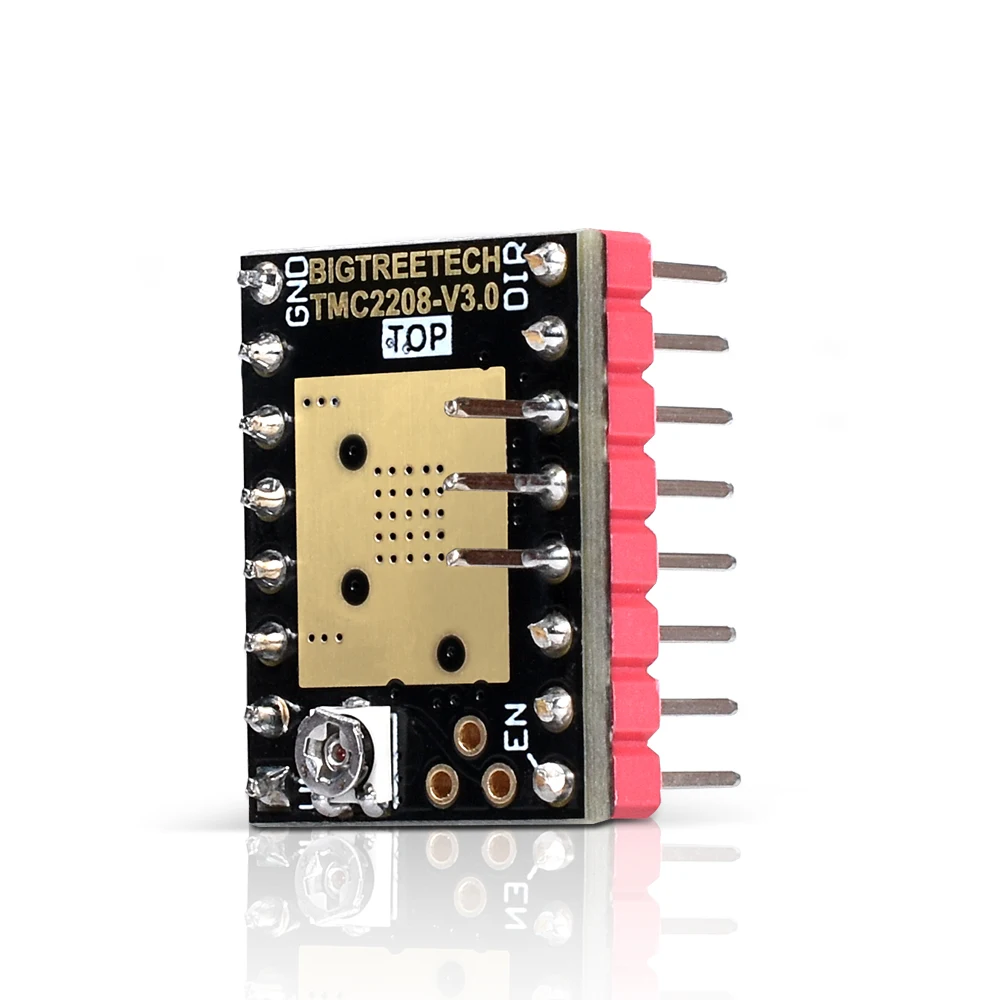

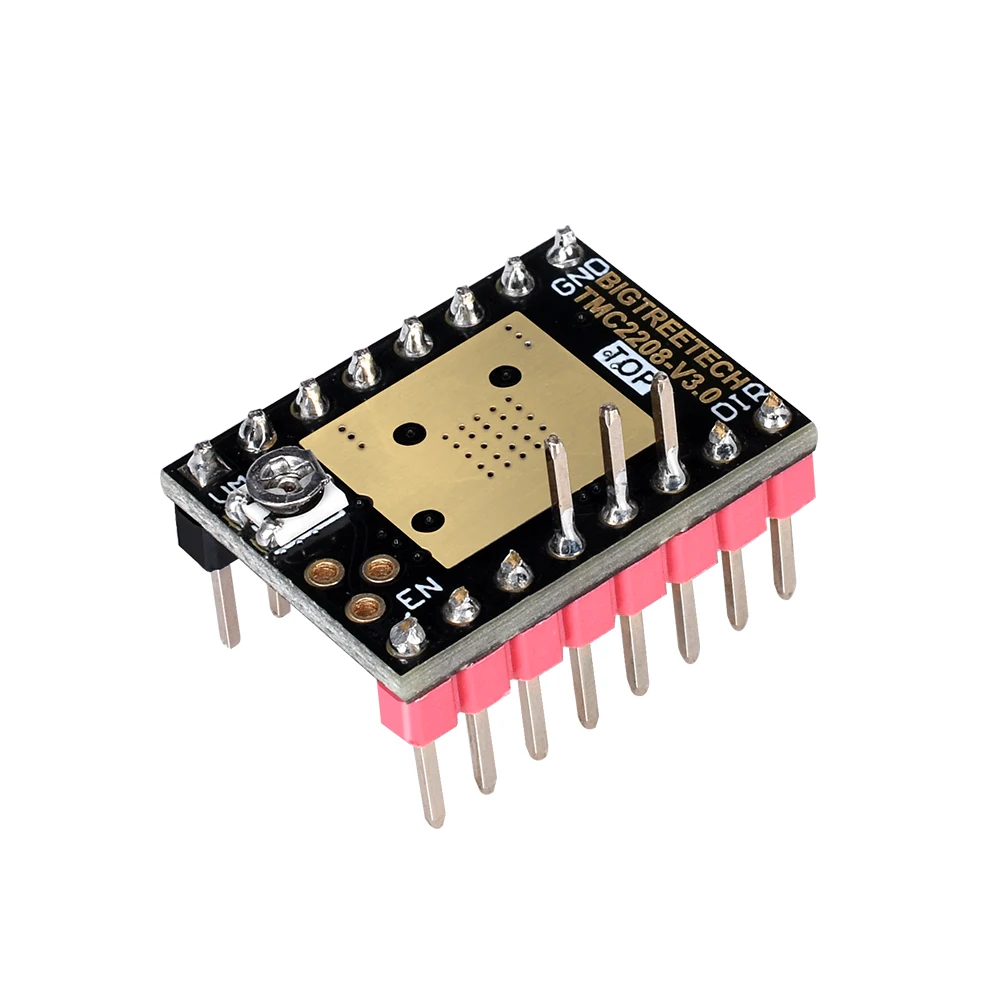

TMC2208 V3.0 шаг, DIR/UART
Характеристики
- Бренд
- BIGTREETECH
- Тип товара
- Driver
- Номер модели
- TMC2209 V1.2
- Brand Name -
- BIGTREETECH
- Model Number
- BIGTREETECH TMC2209 V1.2
- Material
- PCB
- RSense
- 0.11 Ohm
- Stock
- In Stock
- Logic voltage
- 3.3...5V
- Interface
- Step/DIR /UART
- Extra function
- CoolStep and stallGuard
- Item type
- Stepper Motor Driver
- TMC2208 V3.0
- STEP/DIR,UART
