BH-485G Описание оптической изолированной защиты интерфейсов RS485

BH-485G Описание оптической изолированной защиты интерфейсов RS485

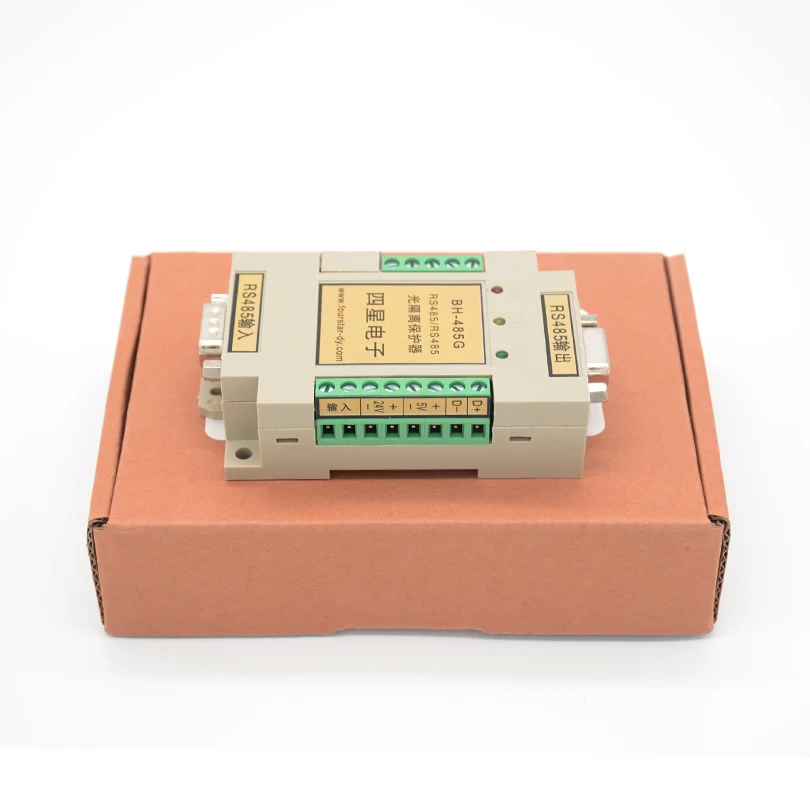

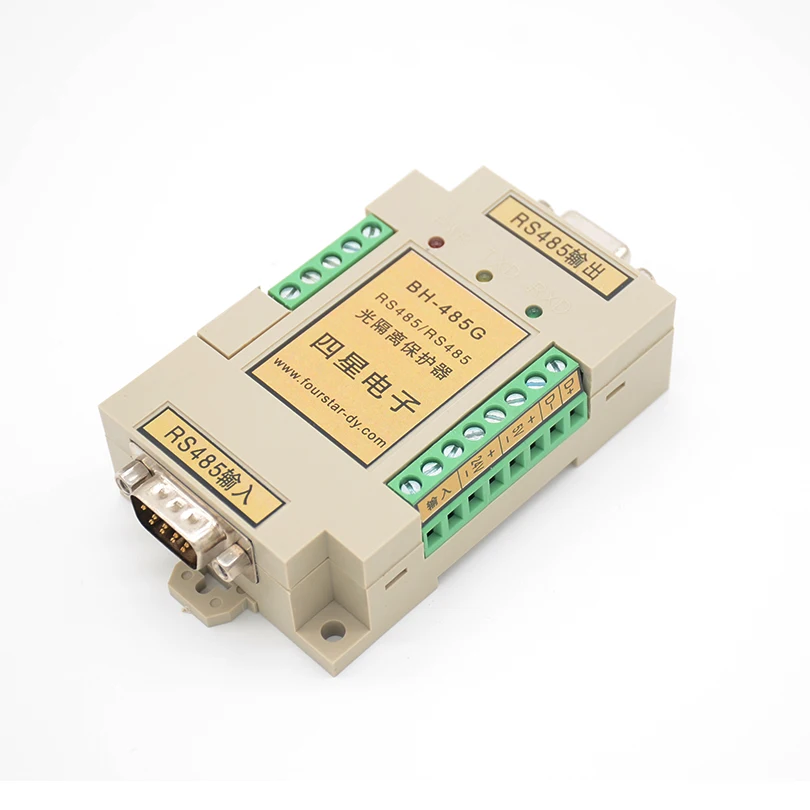

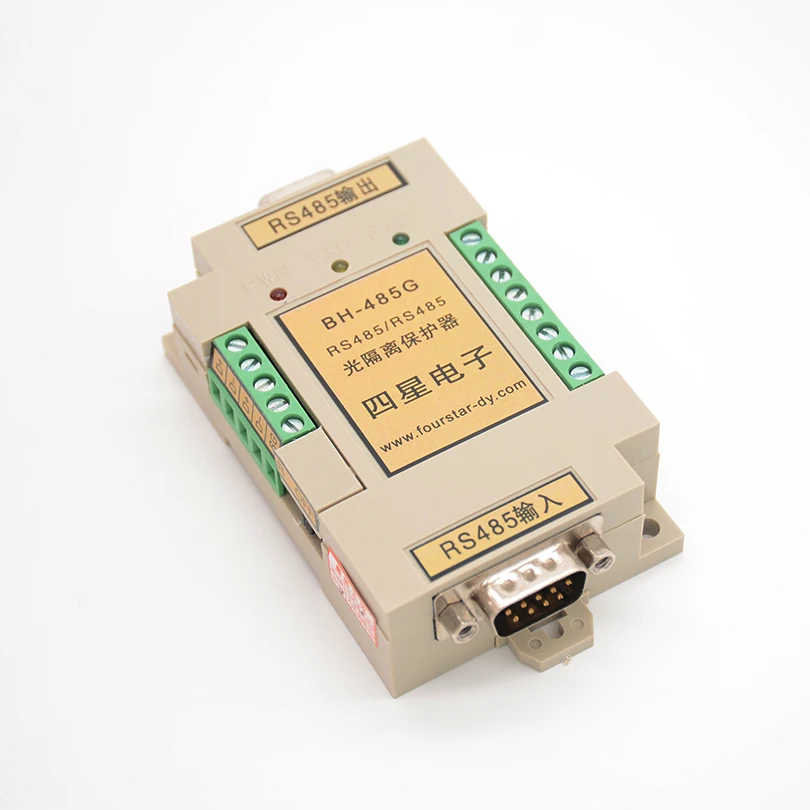

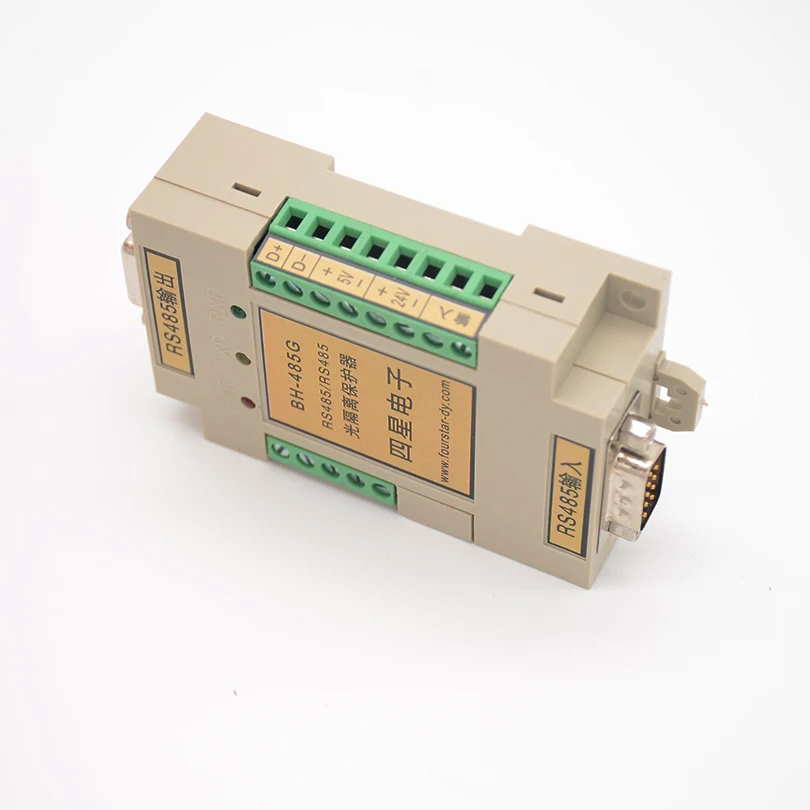

BH-485G-это оптическая изолированная защита интерфейсов RS485 witch предназначена для решения проблемы помех в связях и защиты интерфейсов. Он применяется к любому стандартному интерфейсу RS485, с высокоскоростным фотоэлектронным сегрегацией, антистатическим, антимолниевым ударом, расширяющим Расстояние связи, увеличением количества веб-страниц и других функций. Этот продукт значительно увеличит эффективность защиты от помех, надежность и безопасность систем связи, системы RS485 особенно. Полностью решить легко поврежденную проблему интерфейса.

Принцип работы:

По мере того как карта, через совпадение цепи RS485, сигнал RS485 оборудования отправляется в фотоэлектрическую изолированную цепь, чтобы осуществить фотоэлектрическую изоляцию. Сигнал после изоляции может выводить стандартный сигнал RS485 от промышленного уровня анти-молнии RS485 чип после обработки. С другой стороны, входные и выходные процессы сигналов примерно одинаковы. Этот продукт использует 2 мини постоянного тока/постоянного тока изолированной мощности, и воплотить в жизнь всестороннюю изоляцию между сигналами RS485, сигналом и питанием. Он также предоставляет 24 VDC и 5 VDC внешние входные каналы питания; пользователи могут выбрать входное напряжение на основе реальных ситуаций. Внешний источник питания можно получить от устройства или подключить внешне отдельно.

Технические данные: & nbsp;

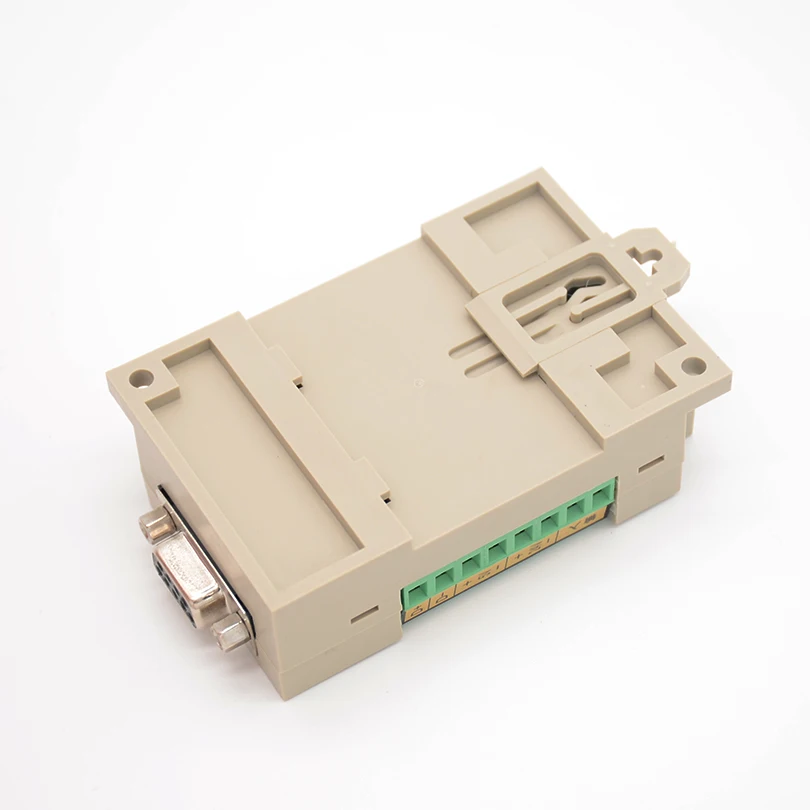

1. Мощность: 9-40VDC внешняя, 1 Вт или 5VDC, 1 Вт опционально2. максимальное расстояние связи: 3500 м (4,8 кбит/с), 2000м (9,6 кбит/с), 1500м (19,2 кбит/с), 800м (187,5 кбит/с), 200м (500 кбит/с) 100 м (1,5 Мбит/с, 3 Мбит/с), 50 м (6 Мбит/с)3. Максимальная скорость связи: 0 ~ 10 Мбит/с, автоматически адаптивная4. Автобус может связать 32 трансиверов RS485 (более 32 нужно заявление, не более 512)5. С ограничитель бросков напряжения подавление, может выдерживать переходное перенапряжение, мощность которого до 600 Вт, анти-освещение и анти-статический заряд воздействия6. Защита входного сигнала приемника7. Функция теплового отключения8. Изолированное напряжение: 1000 В постоянного тока (до 3000 В постоянного тока, Инструкция требуется при заказе)9. Температура:-20 ~ 75 ℃Вес 10: 100 г11. Размеры: 85 × 55 × 2512. Установка: установка 35 мм стандартный рельс и болт отверстие

Форма и определение видеосигналов:

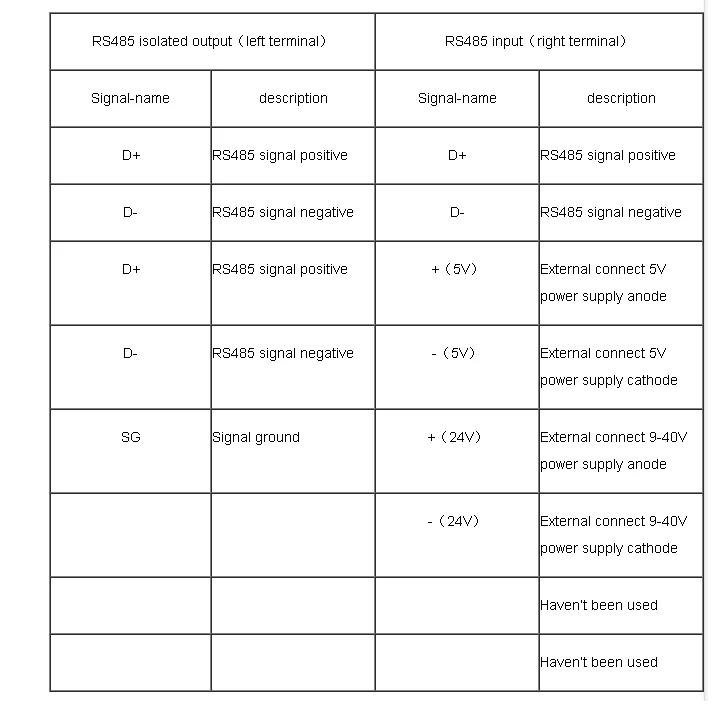

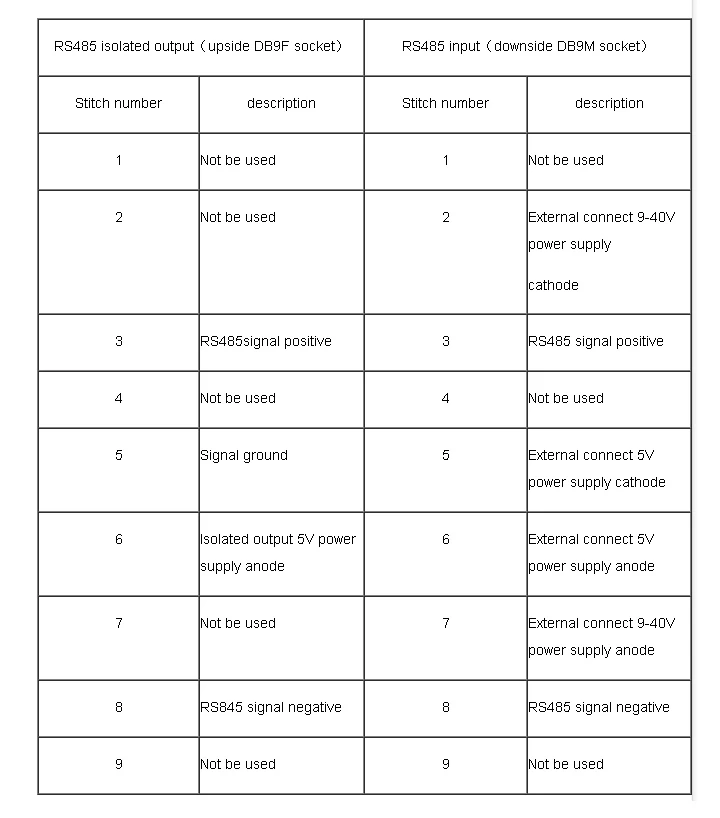

Входные и выходные концы этого продукта используют зажимы проводки и выход DB9. Одинаковые сигналы этих двух способов параллельного подключения. Определение штырьковых сигналов разъема DB9 совпадает с разъемом RS485 серии Siemens. Используйте rs может использовать его произвольно в зависимости от реальных ситуаций. Разъем DB9 удобнее для некоторых разъемов RS485 (например, ПЛК Коммуникационный рот) с питанием.

Ссылка BH-485G и RS485 оборудования:

Ссылка RS485 на входной конец этого продукта и р485 Коммуникационный рот оборудования (Используйте терминал или разъем DB9M опционально) Следуйте "сигналы положительные и отрицательные, это не просто слова. Длина этого периода линий не может быть более 50 м. И не должно быть сопротивление клеммы и импульсные/вытягивающие резисторы в ротовой полости оборудования RS485. RS485 оборудования должны быть интерфейсы ведьмы в соответствии со стандартом ОВОС/TIA-485. Преобразователи RS232/RS485 без питания на рынке не будут применимы к этому товару. Мощность может быть снята с оборудования. Или вы можете использовать отдельный обычный источник питания.Если рот device'RS485 с питанием, самостоятельное оборудование для подключения кабелей и разъем DB9M будет очень удобным, простым и красивым. К примеру:

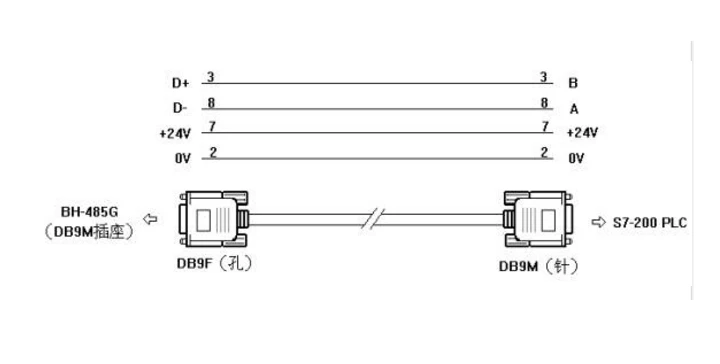

1, подключение BH-485G и Siemens S7-200PLC:

7-pin и 2-контактный на RS485 интерфейс (DB9F) S7-200PLC-24 В постоянного тока, выходная мощность, на 6-pin и 5-контактный составляет 5 в постоянного тока, выходная мощность, но он не может быть использован, потому что есть 100 ток Ома-ограниченное сопротивление ведьма параллельна соединена в этой 5 VDC мощности.

2, подключение BH-485G и серии Schneider NEZA PLC:

8-pin и 7-контактный на MD8F сообщений во рту Schneider неза PLC серии 5 в постоянного тока Выходная мощность, 1-контактный и 2-pin-код RS485 сигнала, таким образом, можно использовать самостоятельные кабели MD8M/DB9F.

Инструкции по использованию:

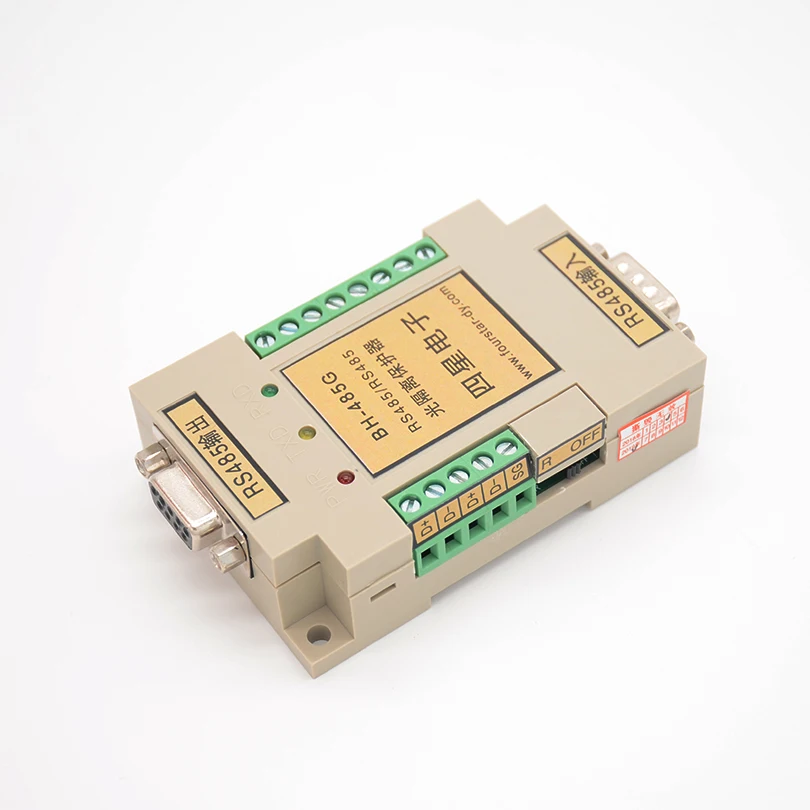

BH-485G может сделать 64 узла RS485 в изолированную коммуникационную сеть RS485, самый большой диапазон связи составляет 3,5 км (4,8 кбит/с), 2 км (9,6 кбит/с), 1,5 км (19,2 кбит/с), 800 м (187,5 кбит/с), 200 м (500 кбит/с), 100 м (1,5 Мбит/с, 3 Мбит/с), 50 м (6 Мбит/с) и без изменения имеющегося программного обеспечения связи, так, как показано на рисунке. Пожалуйста, поверните переключатель настройки выходного резистора K witch на BH-485G двух концах сети к "R" (подключение сопротивления терминала), переключатель K Сопротивления терминала других узлов к выключению (сопротивление терминала является неприемлемым).

Примечания:

1. Для линий связи площадь поперечного сечения должна быть более 0,5 мм2, характерное сопротивление витой пары ведьмы 120 Ом.2, для того, чтобы предотвратить общий режим напряжения интерфейсов RS485 от быть за пределами разрешенного диапазона и уменьшить надежность связи даже повредить интерфейс, низкий уровень провода сопротивления, площадь поперечного сечения которого составляет 1 мм2, можно использовать для соединения каждого BH-485G сигнального заземления "SG" Для устранения разности потенциалов каждого узла в сети.3. Подключите BH-485G, импортируя прерывание с р485 ртом оборудования, и каждый BH-485G может подключить только один рН оборудования RS485. Подключите выходное отключение BH-485G к автобусной сети RS485, и оба не могут работать в неправильном направлении.4, длина от каждого BH-485G до кабель шины (расширение) не может быть более 15 м, в противном случае они будут иметь эхо, что влияет на нормальную связь всей системы. Конечно, не будет никаких проблем с расширением, если вы используете две пары D +, D-клеммное соединение в качестве карты.5, для настроек сопротивления терминала: роль сопротивления терминала заключается в том, чтобы устранить искажения формы сигнала, вызванные отражением сигнала во время связи; переключатель K BH-485G на терминале и до конца должен быть повернут в «R» (120 Ом Сопротивление клеммы должно быть подключено) и переключатель настройки сопротивления терминала K других BH-485G в линии связи должен быть передан в «OFF» (сопротивление терминала является неприемлемым).
