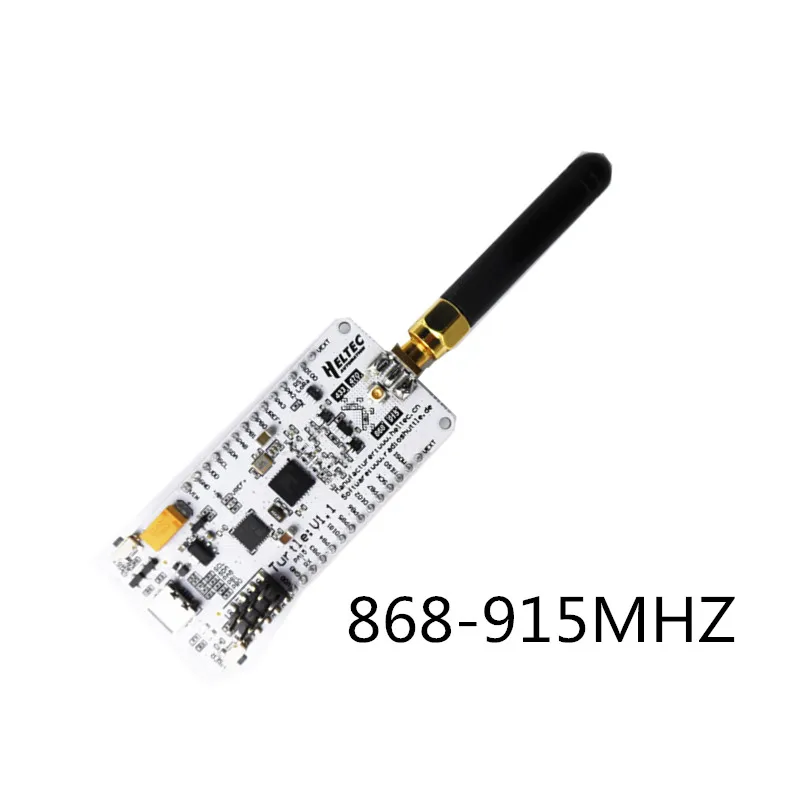

Heltec IOT LORA черепаха доска 433 МГц/868 МГц/915 МГц STM32 LoRa/L432 SX1276 lora макетная плата LoRaWAN и RadioShuttle

Описание

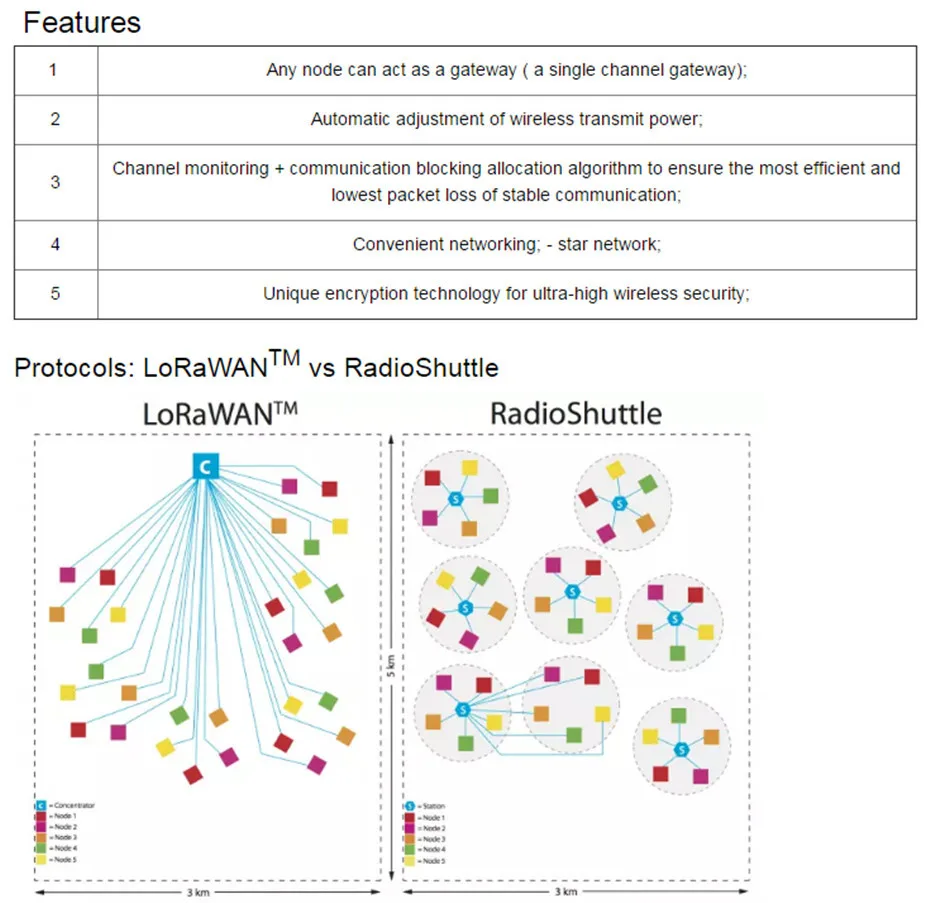

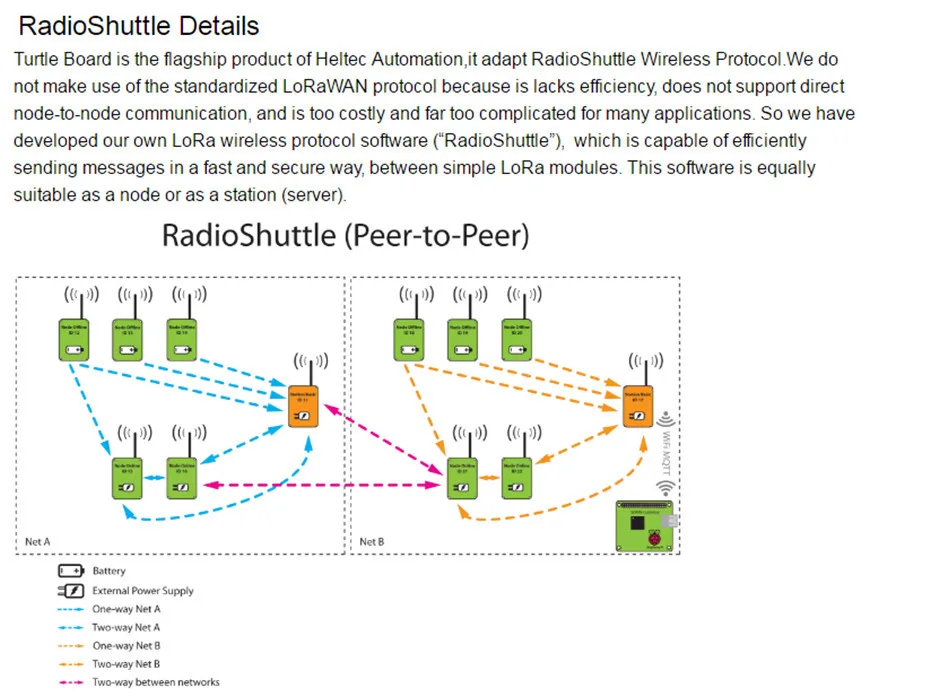

RadioShuttle протокол

Протокол RadioShuttle создан heltec и нашей компанией сотрудничества на немецком языке, что лучше, чем протокол Lorawan. Сравним с ними:

Heltec IOT LORA черепаха доска 433 МГц/868 МГц/915 МГц STM32 LoRa/L432 SX1276 lora макетная плата LoRaWAN и RadioShuttle

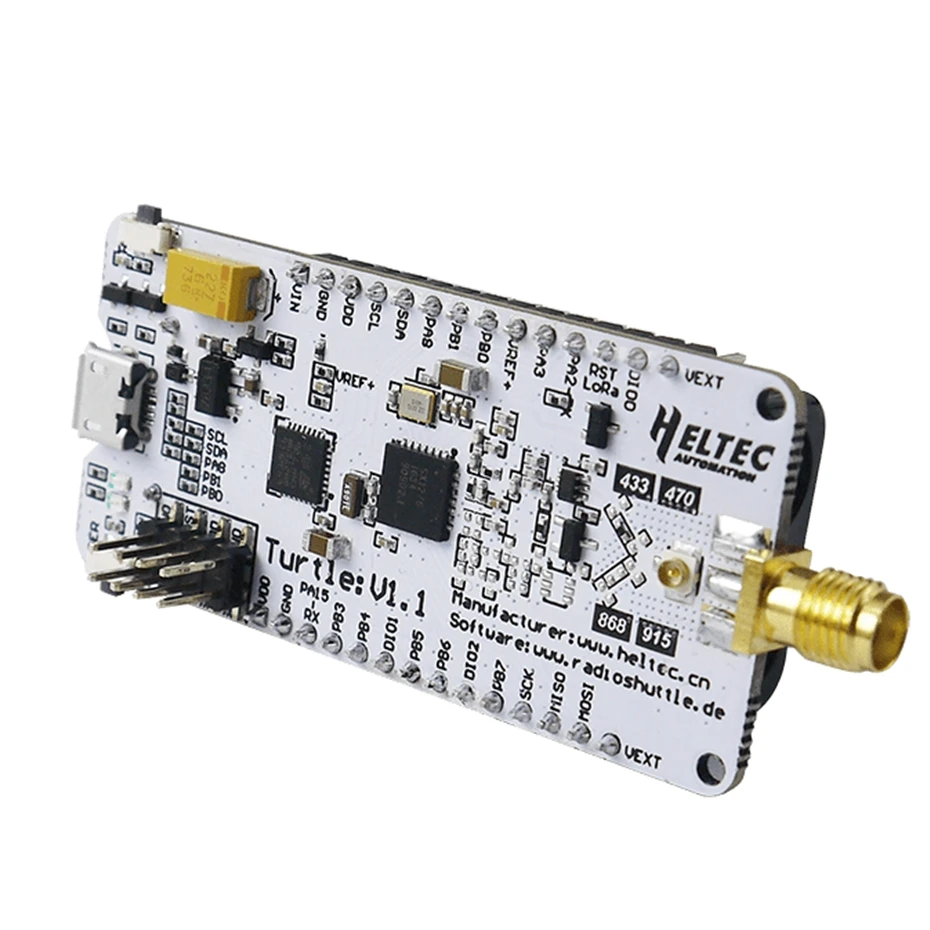

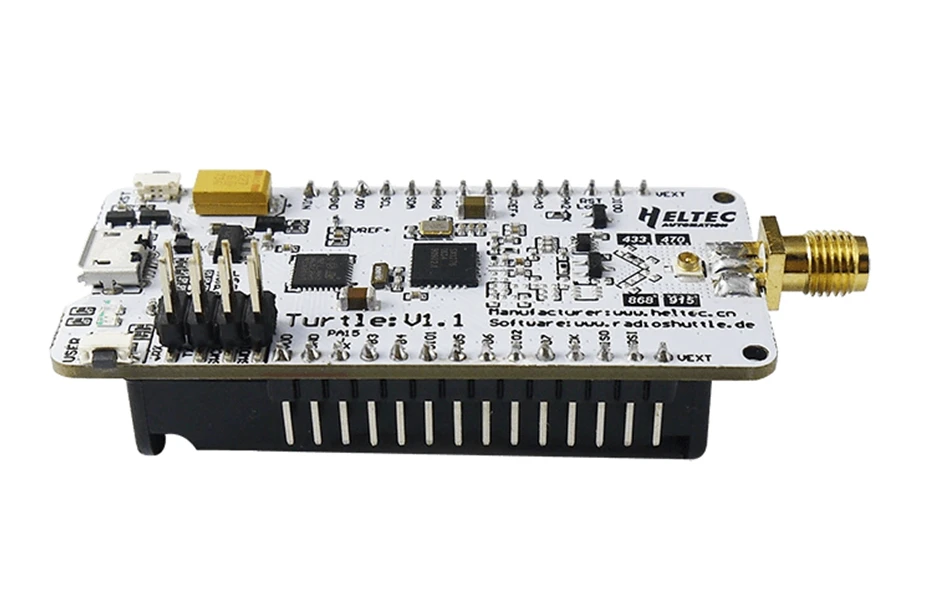

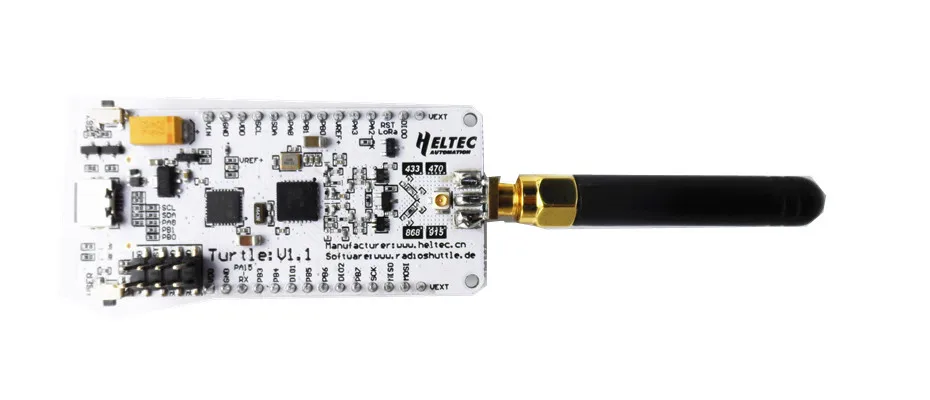

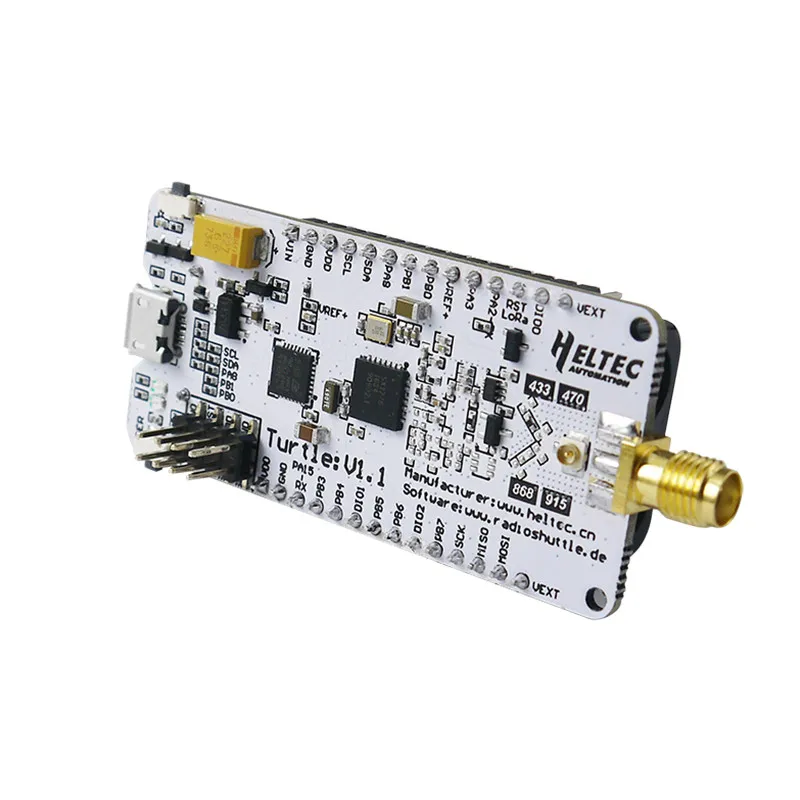

Черепаха доска

Черепаха доска поддерживает протокол RadioShuttle и протокол Lorawan свободно!

Технические параметры

Источник света	Параметр
MCU	STM32L432KC (сверхнизкий уровень мощности 32-битный MCU + фпю ARM® Cortex®-M4)
Чип LoRa	SX1276
LoRa полосы	EU_433, CN_470_510, EU_863_870, US_902_928 четыре диапазона на выбор
LoRa максимальная выходная мощность	18dB ± 2dB
Аппаратных ресурсов	USART x 3; SPI x 2; igc x 2; SAI x 1; USB 2,0x1
	12-бит ацп x 1, красный/зеленый/синий 12 бит DAC x 2
	DMA контроллер
	26 общего GPIO
Флэш-память	256 кб флэш-памяти; 64 кб SRAM;
Интерфейс	Micro USB x 1; антенна LoRa (SMA) x 1, интерфейс отладки (8-Pin)
Размер	56,6x24x20 мм
Тип батареи	Батарейки AAA-2 шт.
Батарея обнаружение короткого замыкания	√
Управление питанием внешнего устройства (Vext)	√
Конструкция низкой мощности	Глубокого сна: 4uA

Электрические характеристики

Электрические характеристики	Состояние	Минимум	Типичное	Максимальная
Питание	Питание от USB (≥500 ма)	4,7 V	5 V	6 V
	Литиевый (≥250 ма)	1,8 V	3 V	3 V
	3,3 в (контактный) питание (≥150 ма)	2,7 V	3,3 V	3,5 V
	Питание 5 в (pin) (≥500 ма)	4,7 V	5 V	6 V
Мощность расход (mA	LoRa 10dB выбросов	50mA
	LoRa 12dB выбросов	60mA
	LoRa 15dB выбросов	110mA
	LoRa 20dB выбросов	130mA
Выход	3,3 V выход штыря	500mA
	5 в контактный выход (только питание от USB)	Равна входной ток
	Управление питанием внешнего устройства (Vext 3,3 в)	Равна входной ток	350mA

Детальные данные по продукции

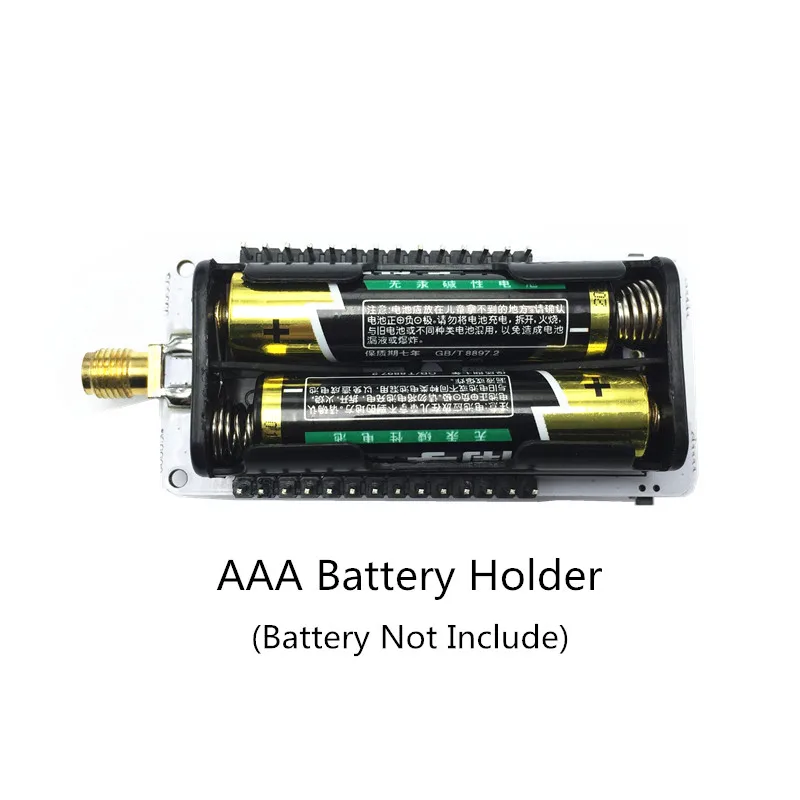

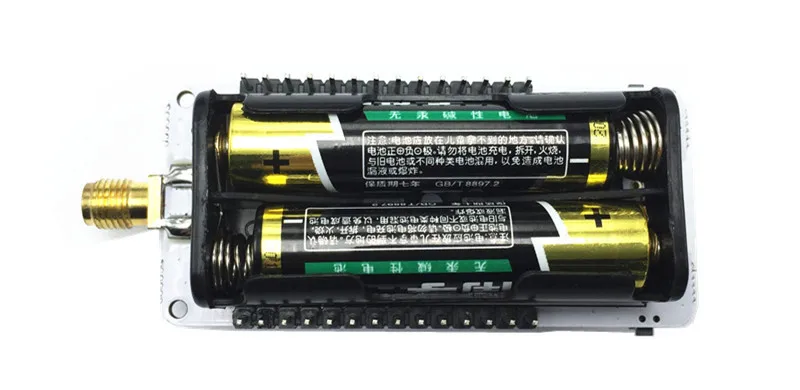

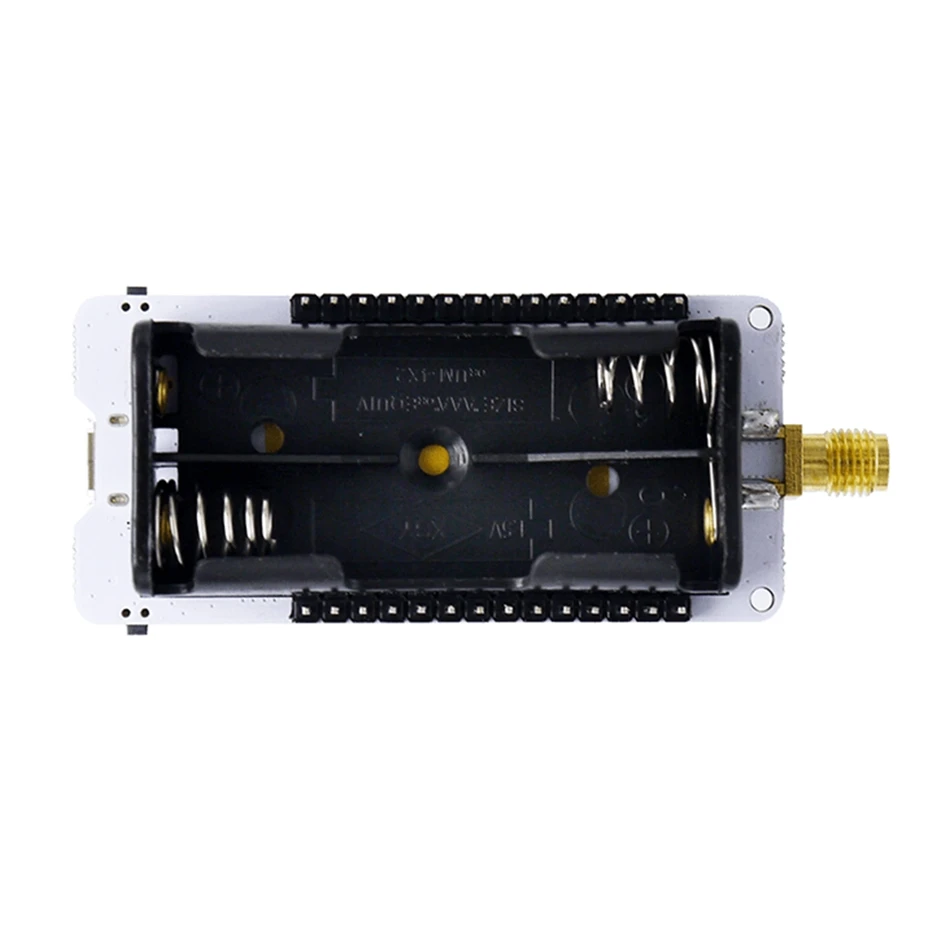

Дизайн держателя батареи AAA (батарея nopt включает)
