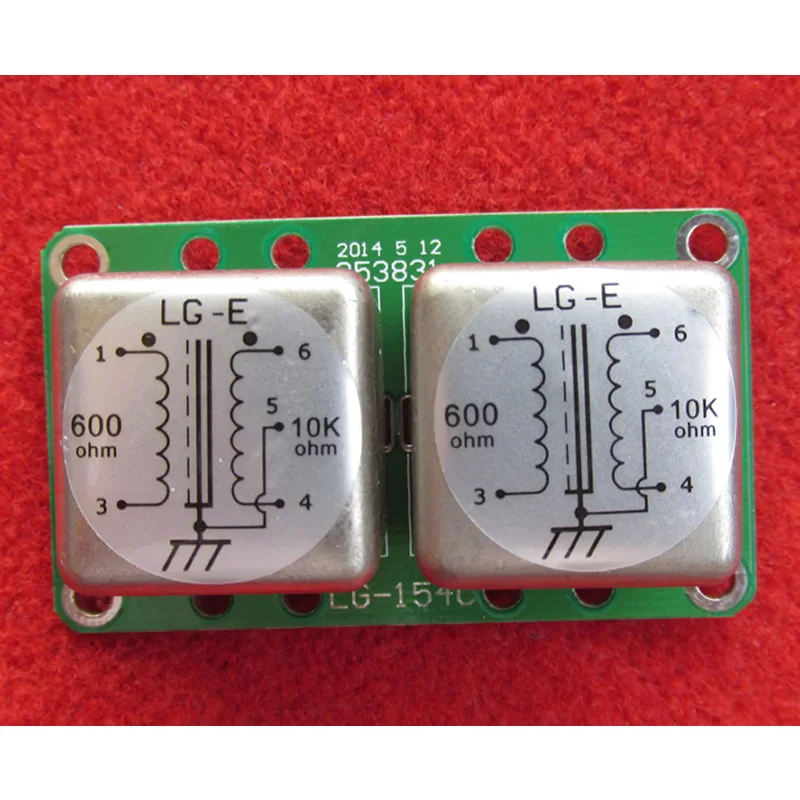

600: 10K пермаллой аудио сигнал boost изолирующий трансформатор, 4 раза усиления. Подходит для аудио, микрофона

Описание

Акустический и микрофон с permalloy 600: 10 K аудио сигнал boost изолирующий трансформатор: Аудио повышающий трансформатор, импортные EE19 permalloy материал обмотки, permalloy материал трансформатор щит, может фильтровать Экранирование AC помехи, цифровой вкус Немезида.

Подходит для микрофона, CD, MP3, MP4, проигрывателя жесткого диска, deck, LP, Мультимедийного Аудио входа, сигнал повышается до следующего уровня с помощью сигнала трансформатора изоляции, в паре для продажи.

Соотношение Напряжения 600: 10 K составляет от 1 до 4. то есть, 600 Ом входное напряжение сигнала 1 в, выходное напряжение 10 к обмотки составляет 4,082 в, и сигнал повышается и усиливается в 4 раза.

Сердечник трансформатора принимает 80% импортированный EE19mm permalloy материал листа, и железный сердечник белый и яркий и отражающий, который может быть распознан с первого взгляда. Пермаллой не ржавеет и не коррозионно используется для длительного времени.

Размер сердечника E19: Длина 19 мм × высота 16 мм × толщина стека 5 мм. Экранирование медной фольги трансформатора, медный защитный кожух уменьшает индуктивность утечки, уменьшает распределенную емкость и значительно улучшает использование результатов. При использовании Щит должен быть заземлен.

Проволока из бескислородной меди высокой чистоты обмотана, индуктивность и сопротивление выбраны для продажи. Измеренное значение Помечено на трансформаторе. Соединение должно быть правильным при использовании, в противном случае оно будет работать неправильно!

Первичное сопротивление постоянного тока составляет около 800-900 МХ для индуктора около 93 Ом, а вторичное сопротивление постоянного тока составляет около 370 Ом для индуктивности около 30-35 Гц.

Фактическая частотная характеристика, 200 Гц ~ 22 кГц-дБ,

100 Гц ~ 35 кГц-1 дБ,

Постоянный ток Выдерживает напряжение 500 В.

Трансформатор был протестирован для того, чтобы убедиться, что первичные и вторичные обмотки нормальны, нет открытой цепи, короткого замыкания или утечки, и контакты трансформатора обычно свободны.

Есть три способа подключения для справки!

Примечание: для расширения АЧХ и уменьшения индуктивности утечки, вторичный полюс трансформатора не является обычным методом проволочной обмотки. Сопротивление меди в центре катушки отличается. Существует большая погрешность, и ошибка большая, потому что слоистый Сегментированный обмоточный трансформатор находится внутри и снаружи. Погрешность сопротивления меди, вызванная непоследовательным размером окружности, не влияет на баланс использования, и покупатель перфекциониста для баланса требует тщательной покупки!
