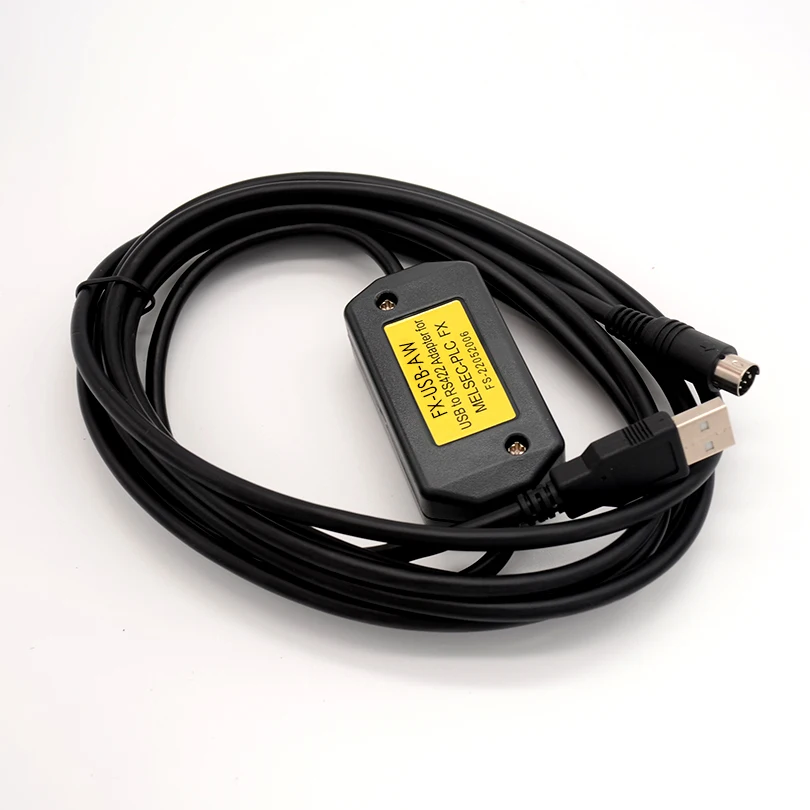

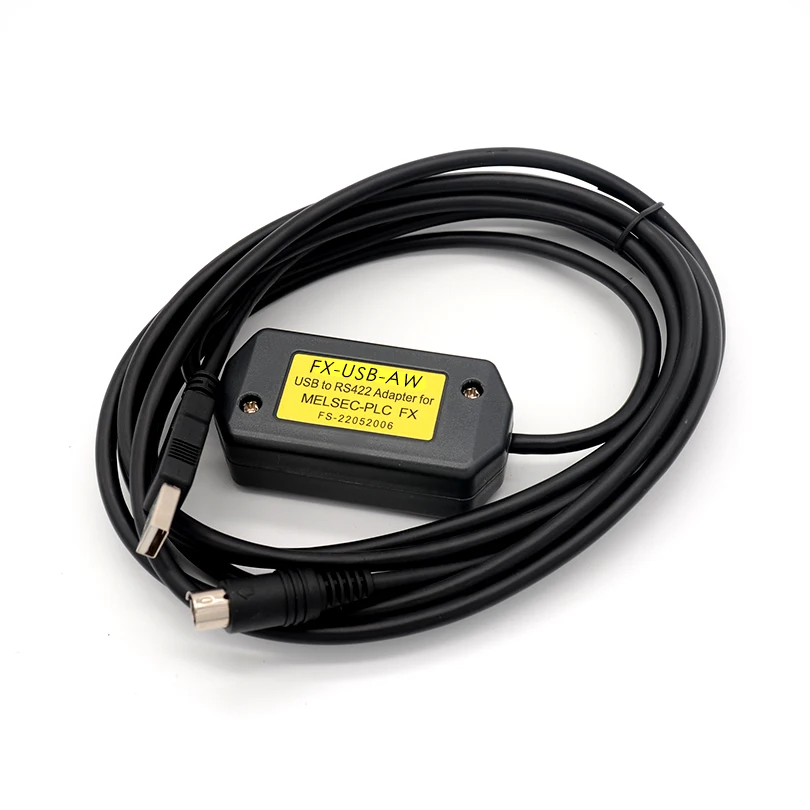

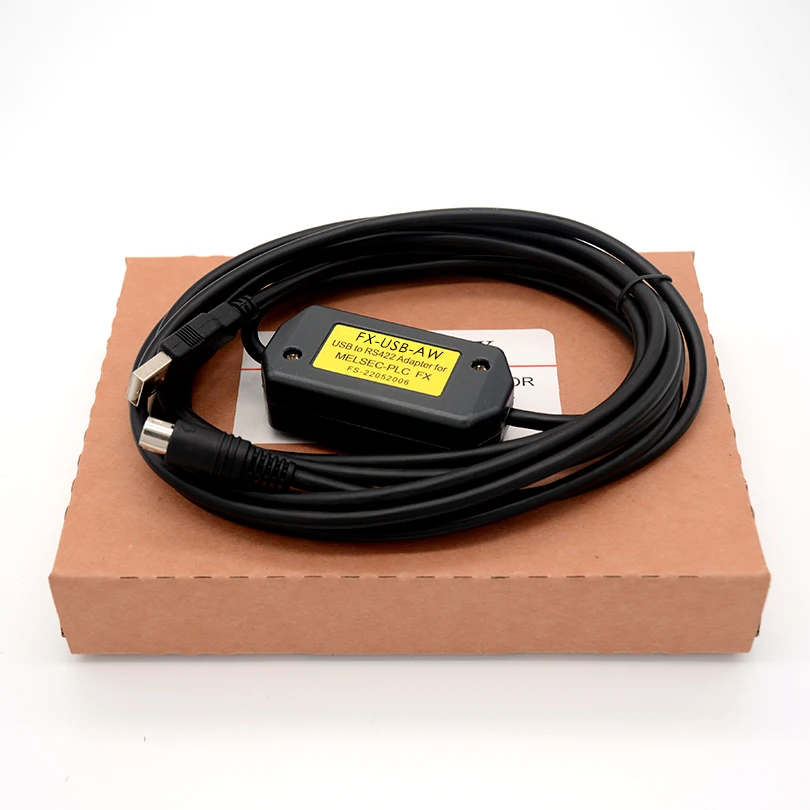

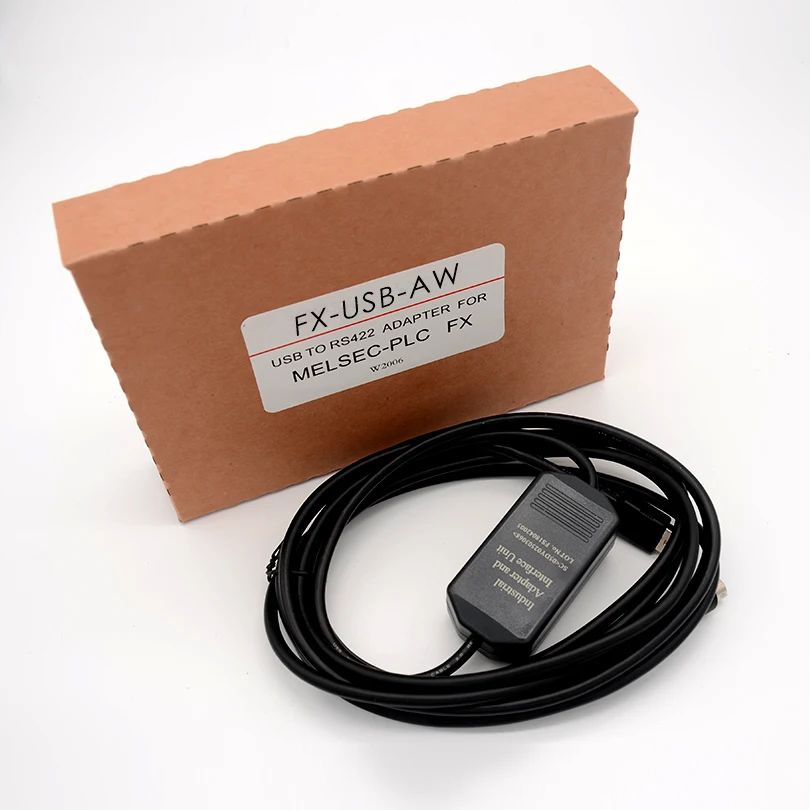

FOURSTAR USB программирование для Mitsubishi FX3U и FX2N/FX1N/FX0/FX0S/FX1S серии PLCs кабель USB/RS422 интерфейс

Руководство пользователя для кабеля программирования FX-USB-AW

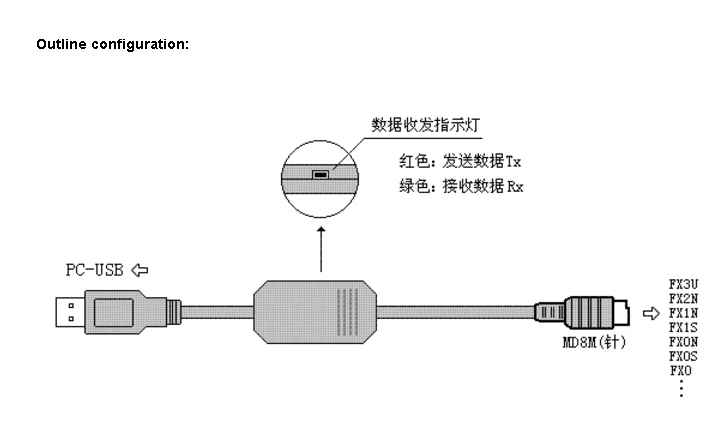

Краткое описание:FX-USB-AW-это кабель для программирования, в котором usb-интерфейс обеспечивает как последовательное соединение, так и преобразование сигнала RS232. Под управлением драйвера, управляемого компьютером, кабель программирования позволяет интерфейсу USB компьютера имитировать традиционный Серийный (известный как COM интерфейс), таким образом, можно использовать различные существующие программное обеспечение программирования, такие как программное обеспечение связи, программное обеспечение мониторинга и другие приложения. Рабочий источник питания этого кабеля непосредственно из usb-порта, но не интерфейс программирования PLC. Двухцветный СВЕТОДИОДНЫЙ преобразователь показывает статус трансивера данных.FX-USB-AW применим к ПЛК серии FX3U, который имеет радиоразъем MD8F Mitsubishi, например FX3U/FX2N/FX1N/FX0/FX0N/FX0S/FX1S, И он может заменить модуль FX-232AW. Самое большое расстояние связи составляет 2 км.Выбирайте USB-SC09 Кабель для программирования для А и всех FX серий Mitsubishi PLC (включая старые продукты FX2/FX2C).

Особенности и технологический индекс:

● Поддержка FX-USB-AW операционной системы: Windows2000/XP (WinNT4/95/98/Me/DOS не входит в комплект)● Поддержка FX-USB-AW версии программного обеспечения для программирования: FXGP/WIN V1.0, GPP V4.0, GX разработчик V7.0 и выше. ● полностью совместим с USB V1.1 и USB CDC V1.1● Питание от USB-bus, с потреблением тока 50 мА● Скорость передачи данных: 300 Мбит/с ~ 1 Мбит/с автоматически адаптируется к стандартной скорости передачи данных● Поддержка формата данных UART: бит данных: 7-8; стоп-бит: 1, 2; контрольный бит: нечетный/четный/без паритета● Поддержка дальней связи, самая большая связь составляет 2 км (9600 bps)● Каждый ПК поддерживает только один USB кабель программирования● Рабочая температура:-20 ~ + 75 ℃● Длина кабеля: 2,5 м; Цвет: черныйПрименение:Драйверы устройств USB должны быть установлены перед использованием FX-USB-AW кабеля программирования, который доступен на cd-rom, продается вместе с кабелем. И для конкретных шагов установки, пожалуйста, обратитесь к инструкциям по драйверам cd-rom, и детали не обязательно указаны здесь.После завершения установки драйвера, соответствующий COM порт для FX-USB-AW кабеля программирования будет отображаться в «менеджере устройств» окна. Следующий шаг-просто выбрать этот com-порт в программном и другом программном обеспечении и сохранить другие параметры связи, как в настройках по умолчанию. И следующие шаги точно такие же, как в традиционные кабели для программирования с интерфейсами RS232.Дальняя Связь:Самый большой диапазон связи между кабелем FX-USB-AWprogramming и PLC составляет до двух км (9600 bps). Пользователь должен следовать саморазработанным планам расширения кабеля. Линия передачи должна быть 0,22 мм2 или более, кабель «витая пара». Когда расстояние превышает 2000 м, повторитель RS422 (модель: E485GA, продукты FOURSTAR также) может быть установлен, чтобы продлить расстояние

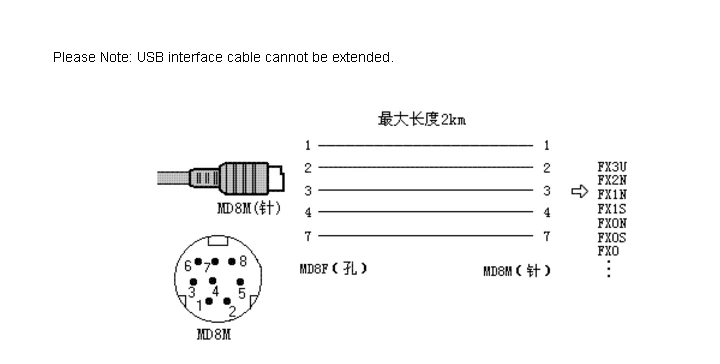

В связи с внутренним сопротивлением были установлены FX-USB-AW и ПЛК, не требуется внешнего сопротивления терминала.
