Описание
Тип F11 Универсальная головка:
Наиболее широко используется. Основной вал можно наклонять под любым углом между горизонтальными и вертикальными направлениями.
Механизм перегородки состоит из разделительного диска и передаточного соотношения1﹕40Червь-Червячная передача пай(Видеть червячного привода)Состав, на разделительная пластина есть несколько кругов различных одинаковых частей отверстия позиционирования.Вращая рукоятку, подключенную к червю, и вставляя штырь позиционирования в выбранное отверстие позиционирования, можно понять степень деления.Когда количество разделительных отверстий на разделительном диске не может удовлетворить требования к делению, Передаточное отношение может быть изменено через механизм обмена между колесом червя и основным валом для расширения диапазона деления.
В фрезерном станке передача универсальной головки для индексации может быть соединена с винт подачи фрезерного станка, так что осевая подача заготовки и роторное движение можно комбинировать, и спиральный паз можно фрезеровать в соответствии с определённым свинцом.

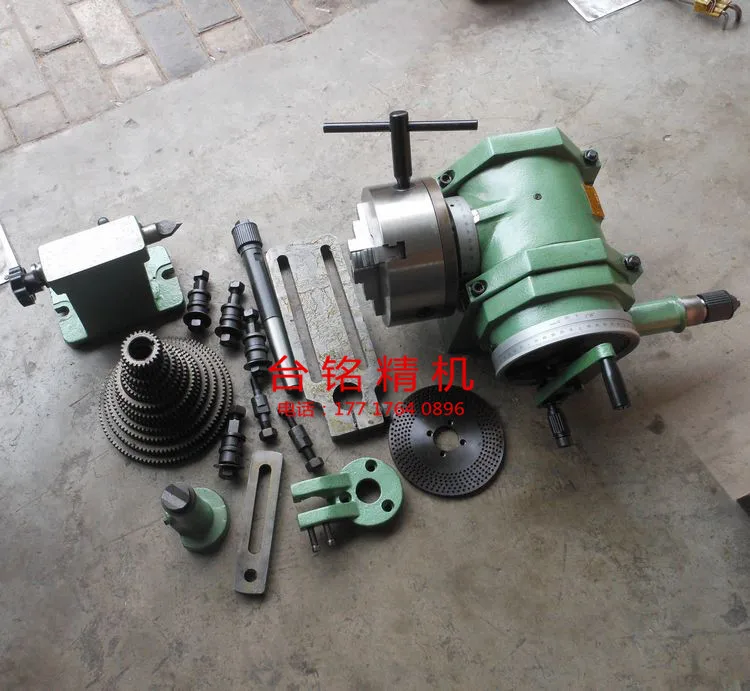

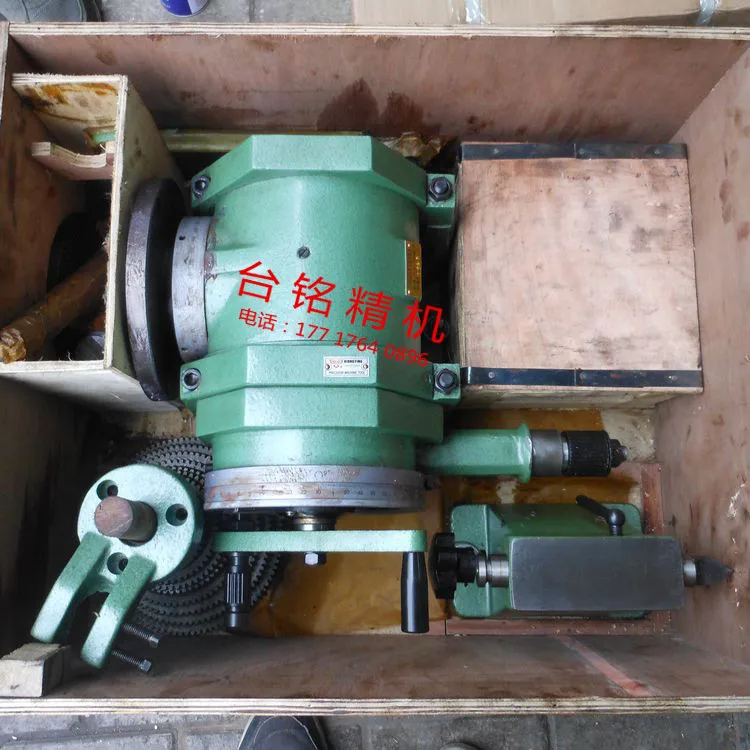

F11-100A, 125A 160A Универсальная головка для индексации является одним из основных аксессуаров фрезерного станка. С помощью кольца для индексации и Вернье, распределения положения и индексации пластины и передачи обмена, заготовка, зажатая между apex или патроном, может быть разделена на произвольные углы, и окружность может быть разделена на произвольные равные части. Вспомогательная машина использует различные формы резаков для переноски различных канавок, цилиндрические зубчатые колеса, спиральные цилиндрические зубчатые колеса, A'a. Обработка работы спиральной камеры Jimmyde и т. д. изделие также имеет круглый рабочий стол, заготовку можно непосредственно прикрепить на рабочий стол, или можно прикрепить арматурами, установленными на рабочем столе для завершения многонаправленной обработки заготовки.
Рабочие параметры
| Предмет | F11100A | F11125A | F11160A | F11200A | ||
| Центр высота | 100 | 125 | 160 | 200 | ||
| Угол, при котором шпиндель вращается вверх от горизонтального положения. | ≤95° | |||||
| Угол поворота шпинделя вниз от горизонтального положения | ≤5° | |||||
| Разделенное колесо на поворот, угол вращения шпинделя | 9 ° (540grad., 1' каждый) | |||||
| Минимальный курсора индикация | 10" | |||||
| Червячная пара передаточное число | 1:40 | |||||
| Конус отверстия шпинделя (Mohs) | MT3 | MT4 | ||||
| Позиционирование ширина ключа | 14 | 18 | ||||
| Главный фланец вала расположение короткий диаметр конуса | φ41. 275 | φ53. 975 | φ53. 975 | φ53. 975 | ||
| Количество отверстий в разделенном диске для чтения | Первый уход за кожей лица | 24,25, 28,30, 34,37, 38,39, 41,42, 43 | ||||
| Второй стороне | 46,47, 49,51, 53,54, 57,58, 59,62, 66 | |||||
| Преобразования шестерни | Модуль упругости | 1,5 | 2 | |||
| Количество зубьев | 2,5, 30,35, 40,50, 55,60, 70,80, 90100 | |||||
| Одиночная погрешность деления ручки и всего вращающегося шпинделя | ± 45" | |||||
| Накопительная ошибка шпинделя на произвольной окружности 1/4 | ± 1" | |||||
| Максимальная несущая | 100 | 130 | 130 | 130 | ||
| Вес нетто | 67 | 101,5 | 113 | 130 | ||
| Вес брутто | 79 | 111,5 | 123 | 140 | ||
| Измерение | 616 × 465 × 265 | 635 × 530 × 530 | 710 × 535 × 342 | 710 × 535 × 342 | ||
Технические характеристики: F11-100A F11-125A F11-160A
