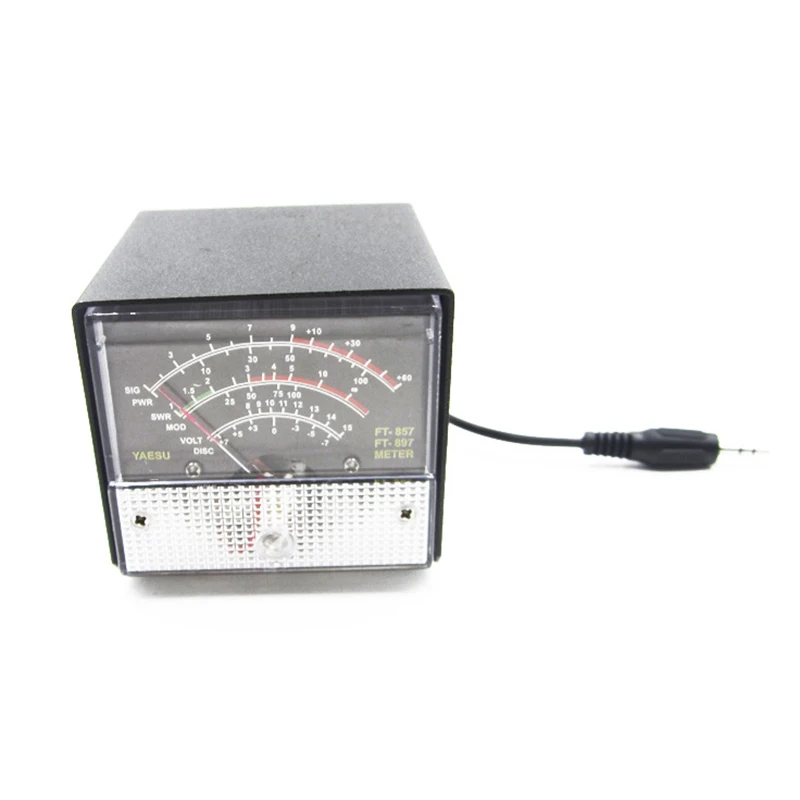

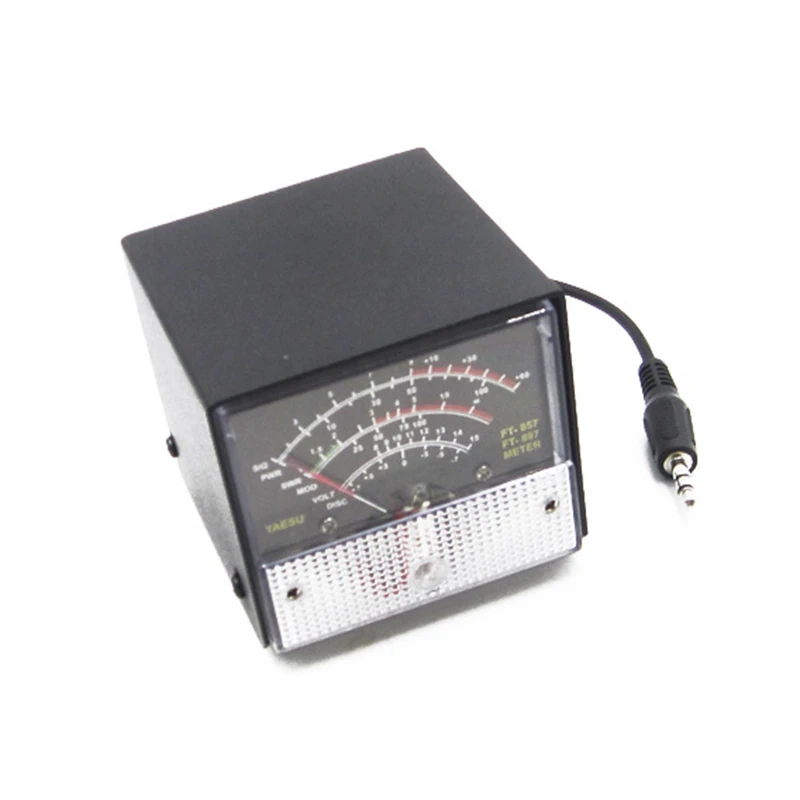

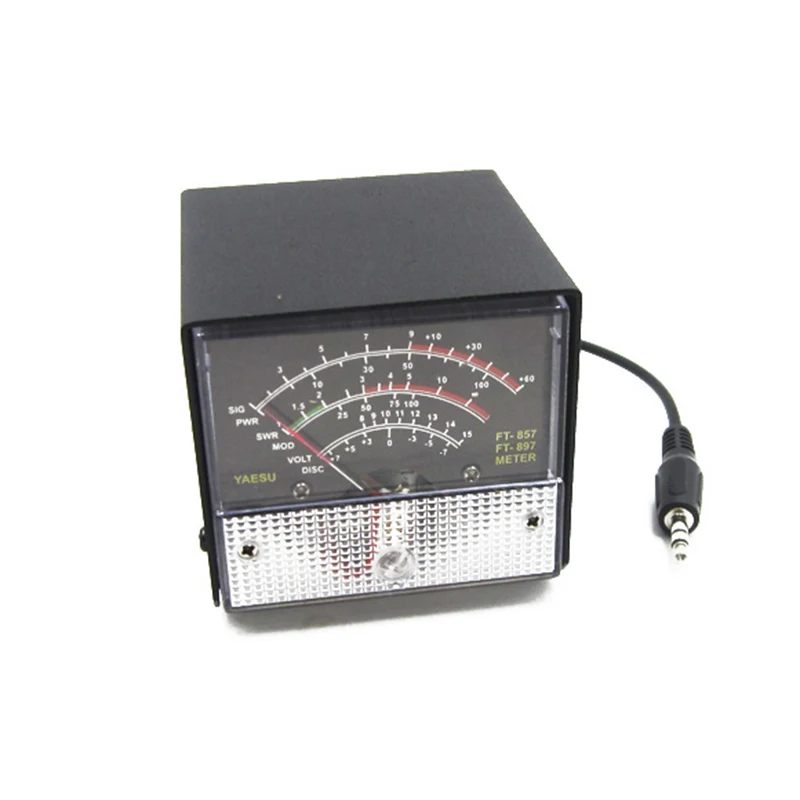

Внешний измеритель КСВ S практичный измеритель мощности для Yaesu FT 857FT 897FT AI88

Описание:
Получить Дисплей настройки:
1. Нажмите клавишу [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат] для выбора внешнего прибора:
SIG: отображение силы входного сигнала
CTR: дискриминирующий центральный измеритель
VLT: напряжение аккумуляторной батареи
Н/д: пустой
FS: пряжка в приборе 1ма полная шкала выходного сигнала калибровки стандартные внешние инструменты
Выключение: выключите счетчик.
4. Нажмите кнопку [FUNC] для сохранения настроек и выхода из меню настройки.
Выбросов Дисплей настройки:
1. Нажмите клавишу [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-061 [MTR ATX SEL].
3. Поверните [циферблат] для выбора внешнего прибора:
PWR: дисплей питания передачи
ALC: автоматический контроль уровня напряжения
Мод: дисплей уровня модуляции
Ксв: SWR дисплей
VLT: дисплей напряжения питания
Н/д: пустой
Выключение: выключите счетчик.
Метод калибровки:
1. Нажмите клавишу [FUNC], чтобы войти в меню настройки, включите расширенное меню.
2. Поверните [выберите] для вызова пункта меню настройки No-060 [MTR ARX SEL].
3. Поверните [циферблат] для выбора FS.

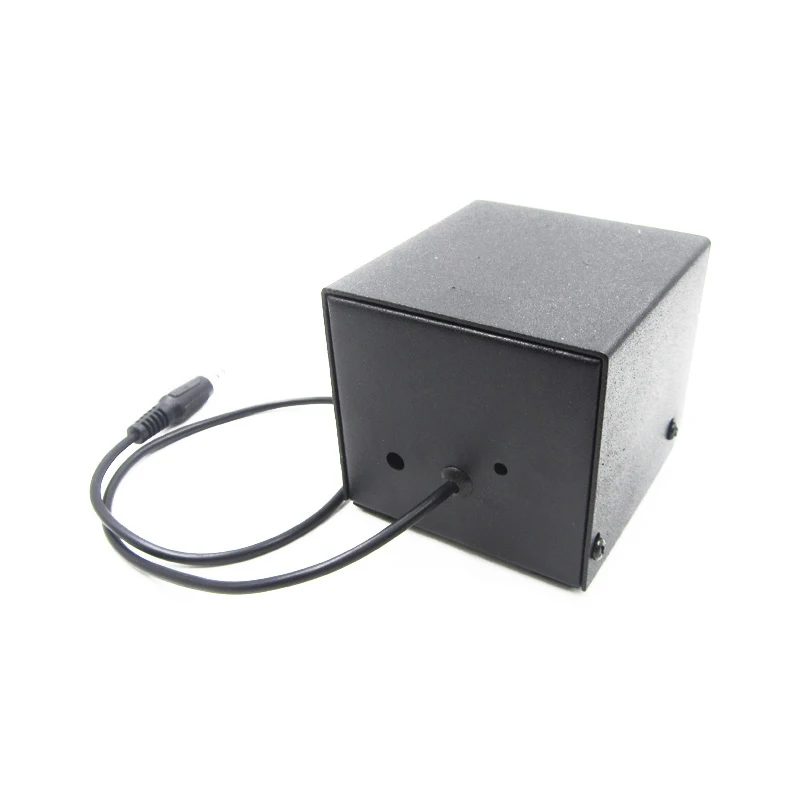

4. С небольшой головкой отвертки для регулировки калибровки регулировки отверстия сзади, таким образом, заголовок указателя на полный масштаб.
5. Калибровка завершена!
Примечание: если вы не можете найти цифры 60, 61 меню, это два радио hidemenu. Нажмите и удерживайте клавишу F, чтобы открыть настройки меню, первое меню, установленное на, нажмите клавишу F, чтобы открыть выход, чтобы сохранить hidemenu
