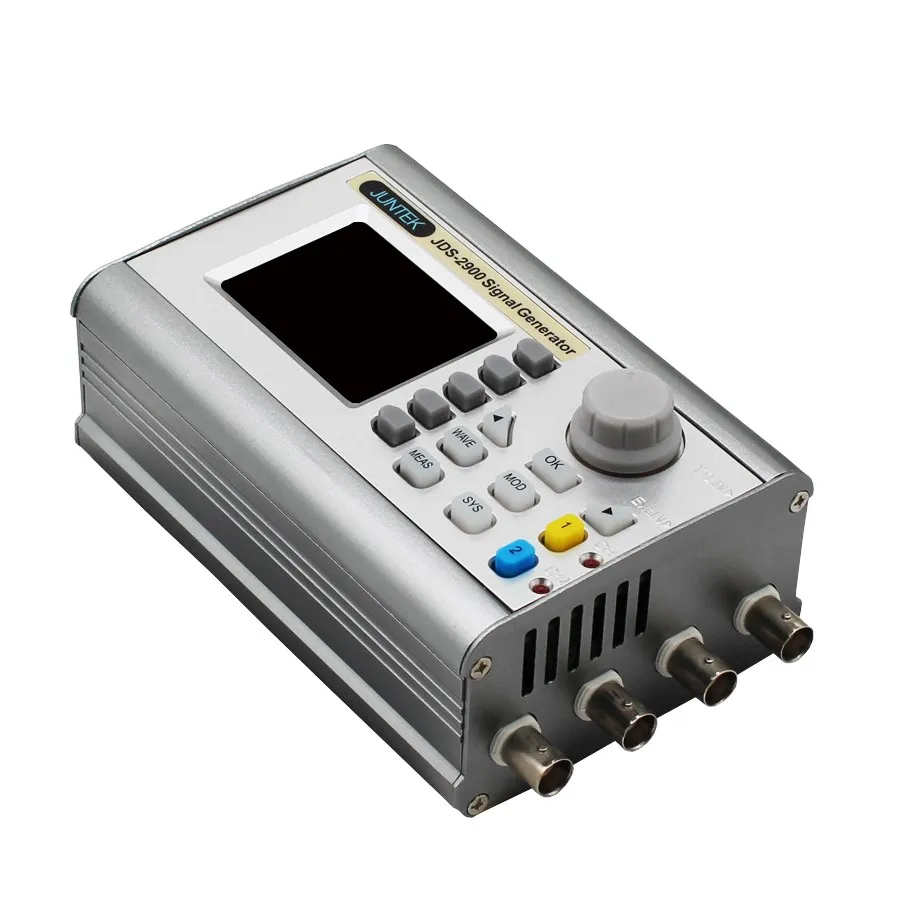

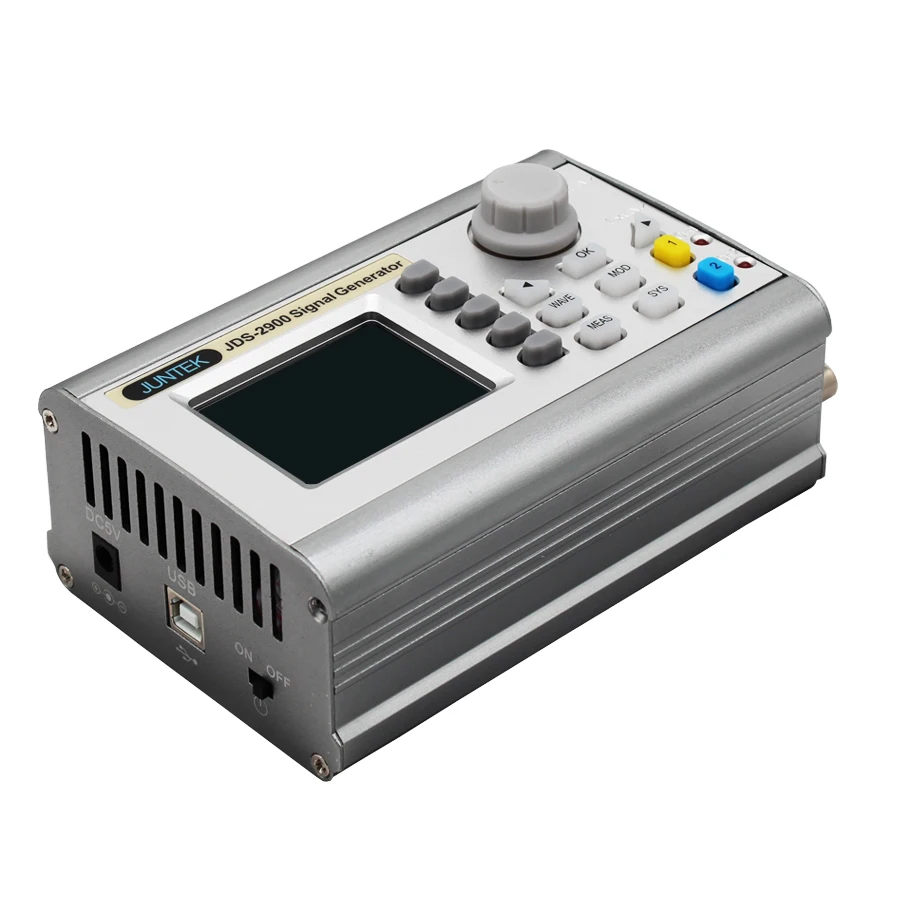

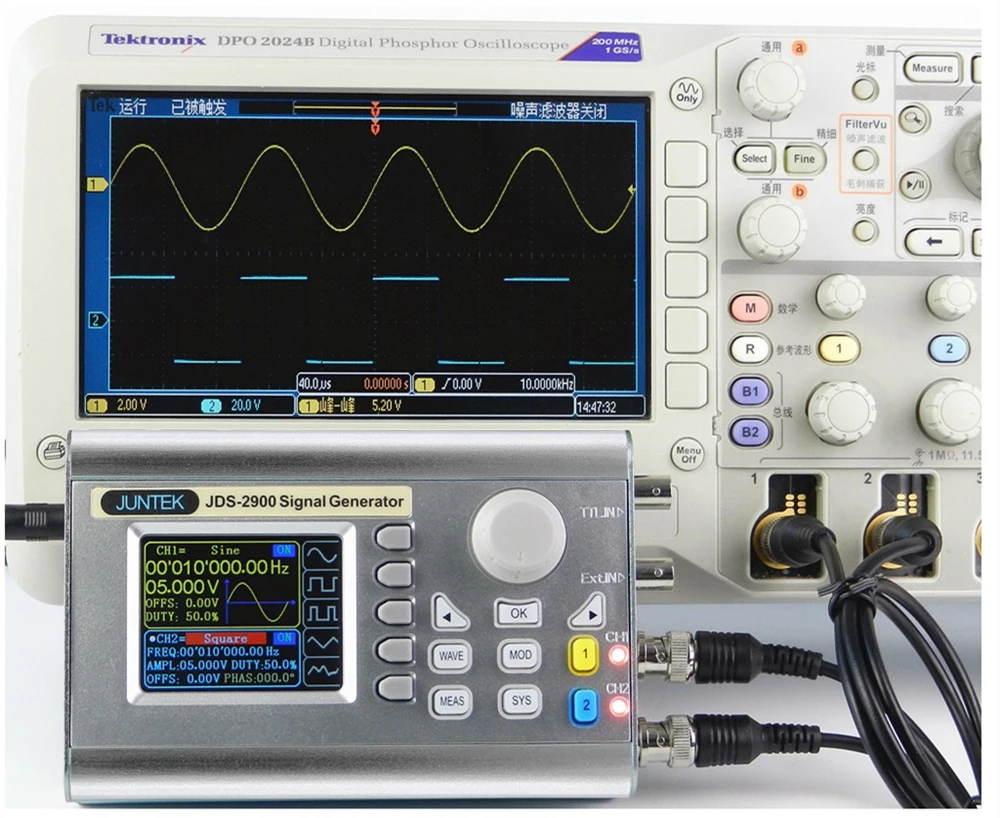

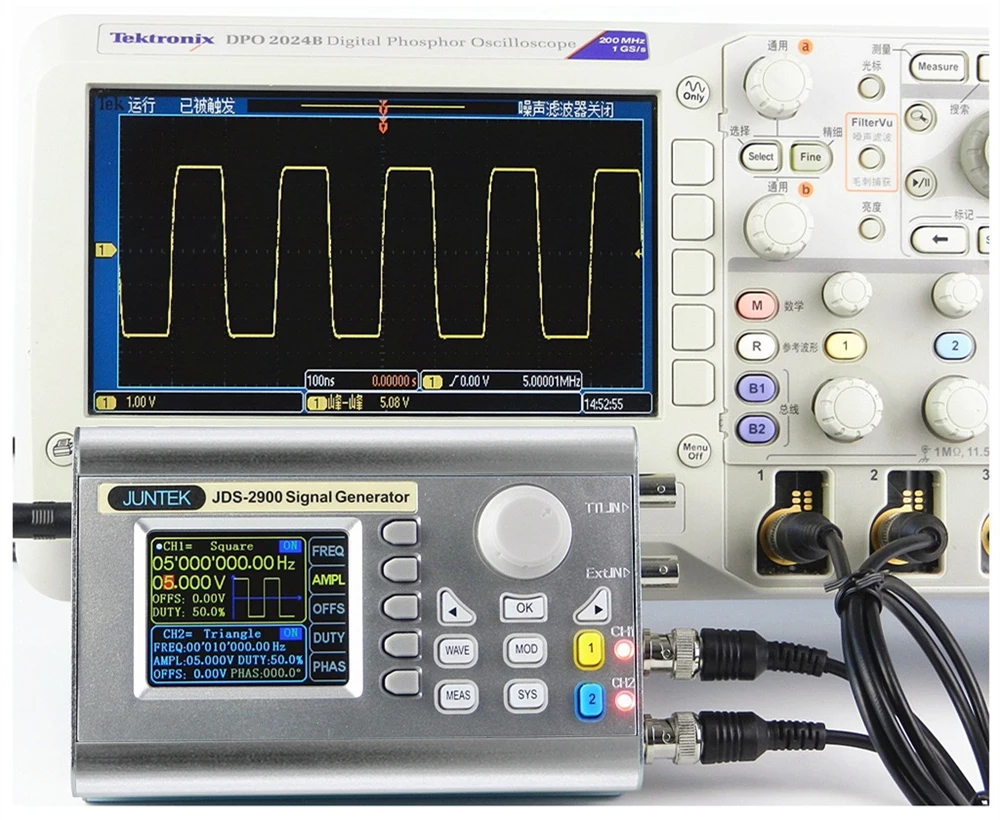

60 МГц 266MSa/s ручной генератор сигналов цифровой контроль двухканальный DDS функция частота генератора сигнала метр

Руководство и программное обеспечение для загрузки программного обеспечения:

Http://www.mediafire.com/folder/av83u6hd7sivn/JDS2900_Signal_Generator

Двухканальный генератор сигналов серии JDS2900 сочетает в себе несколько функций s в одном, таких как генератор сигналов функции, генератор сигналов произвольной формы, генератор импульсов, развертка, счетчик и частотомер и т. Д. прибор принимает технологию прямого цифровой синтезатор (DDS) и обеспечивает стабильные, точные, чистые и низкие искажения сигналов. Это отличное тестирование или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследования.

Особенности:

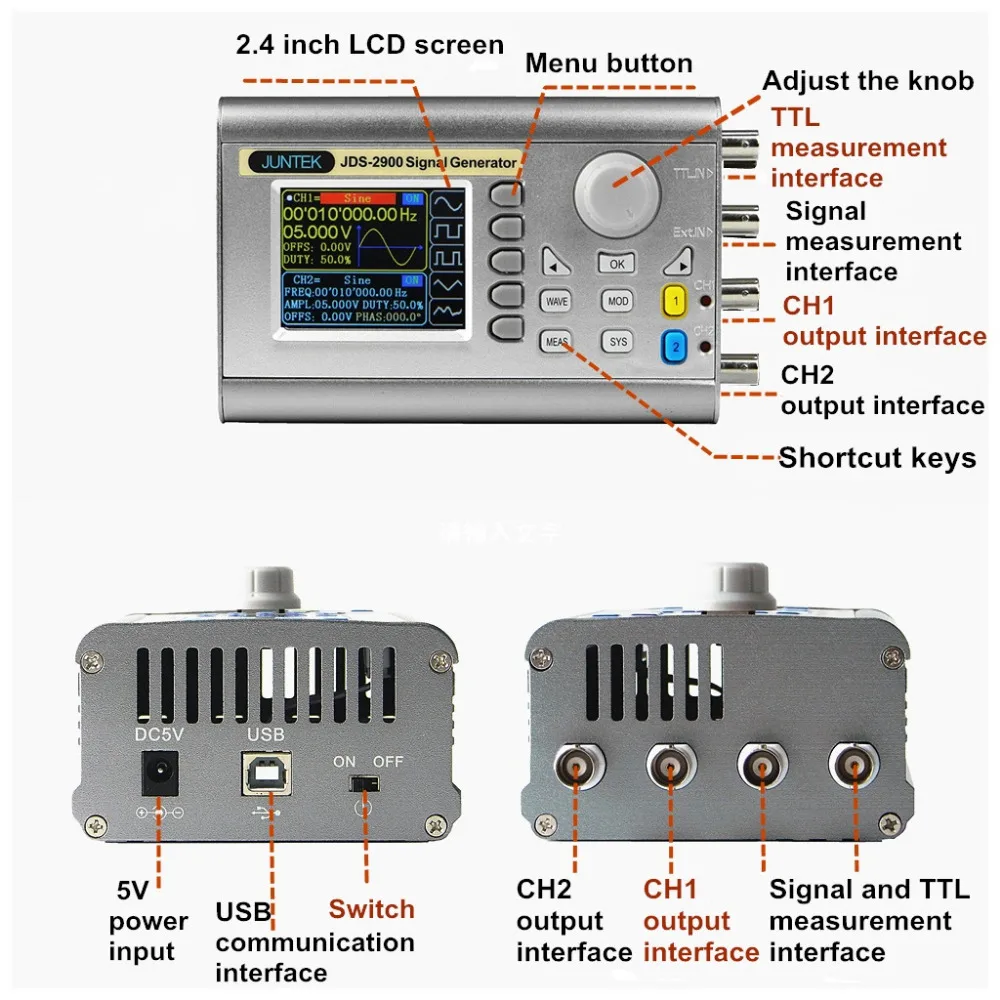

Принимает 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно параметры дисплея CH1 и CH2.

Возможность воспроизведения узоров пользовательской формы волны.

Используйте мягкие силиконовые ключи вместо обычных пластырей, высокая чувствительность и удобство в эксплуатации.

Модель продается по этой ссылке JDS2900-60M, максимальная частота синусоидальной волны составляет 60 МГц, а максимальная квадратная волна-25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения.

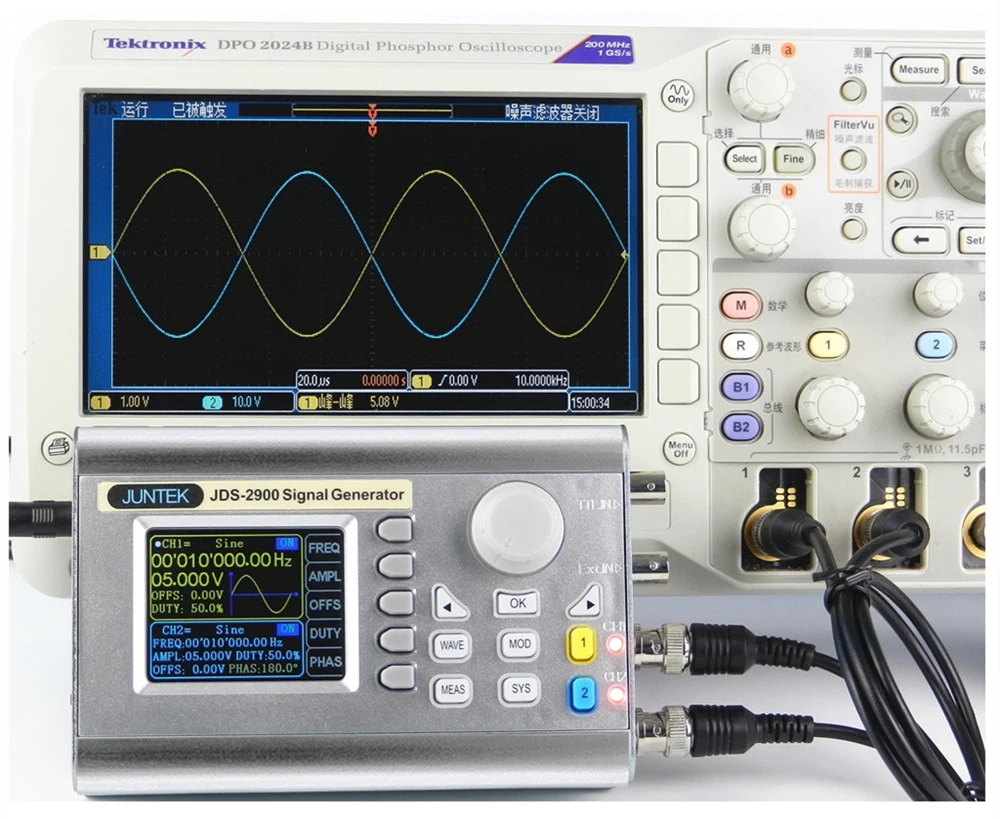

Полностью независимый двойной выход каналов, синхронизация работы и регулируемая разница фазы.

60 групп произвольной функции хранения волн, глубина памяти каждой группы 2048*14 бит.

Высокая точность и разрешение частоты: точность частоты до 10 ^ (-6) значение, общий диапазон частотного разрешения составляет 0.01uHz.

Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1 мВ, диапазон амплитуды 2mVpp ~ 20Vpp.

Рабочий цикл каждого канала можно отрегулировать самостоятельно, регулирующее разрешение составляет 0.1%.

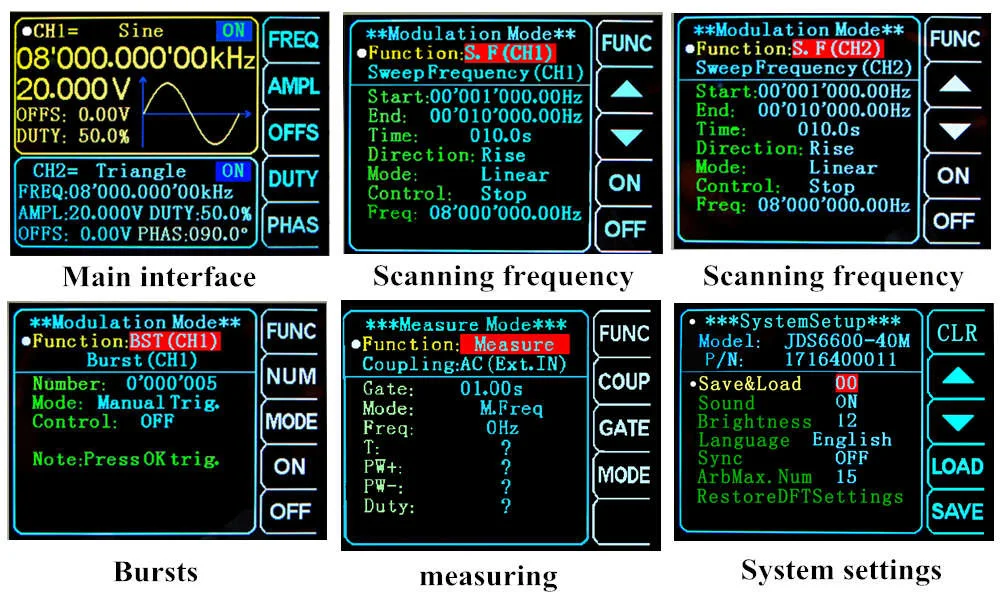

Функция подметания: линейная подметка и логарифмическая подметка; 0,1 s-999,9 s время подметания; вперед, назад и круговой подметки направления.

С импульсными поездами функция burst output: позволяет блоку выводить 1 ~ 1048575 произвольных импульсных поездов.

Функции измерения: может измерять частоту сигнала, цикл, положительную/отрицательный импульс и рабочий цикл; 1 Гц ~ 100 МГц частотный диапазон.

-9,99 V ~ 9,99 V DC диапазон смещения, разрешение смещения: 0,01 V.

С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.

Функция хранения: можно хранить 100 групп параметров, заданных пользователем и извлекать в любое время.

Функция счетчика: с режимами соединения постоянного и переменного тока.

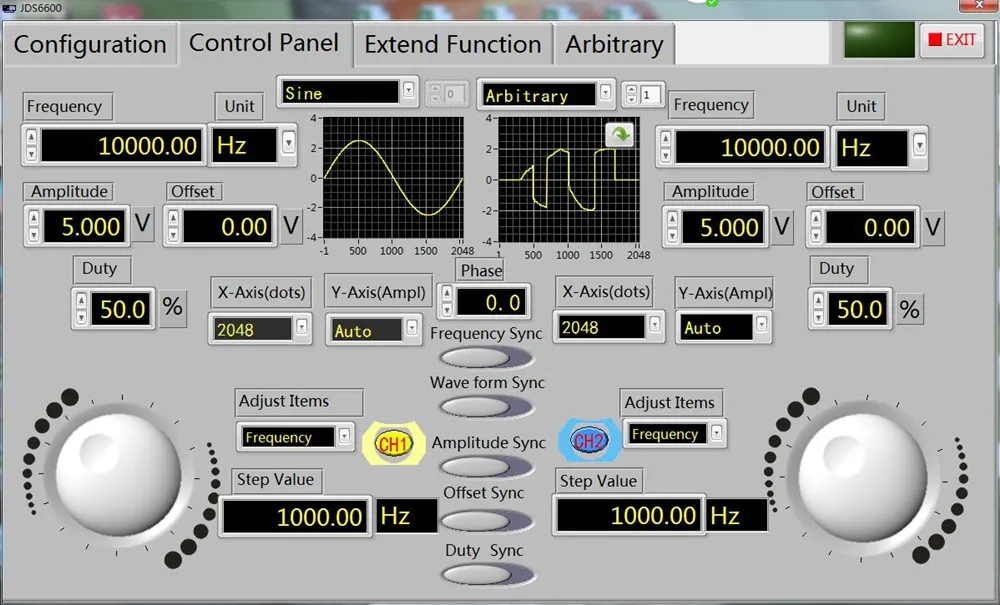

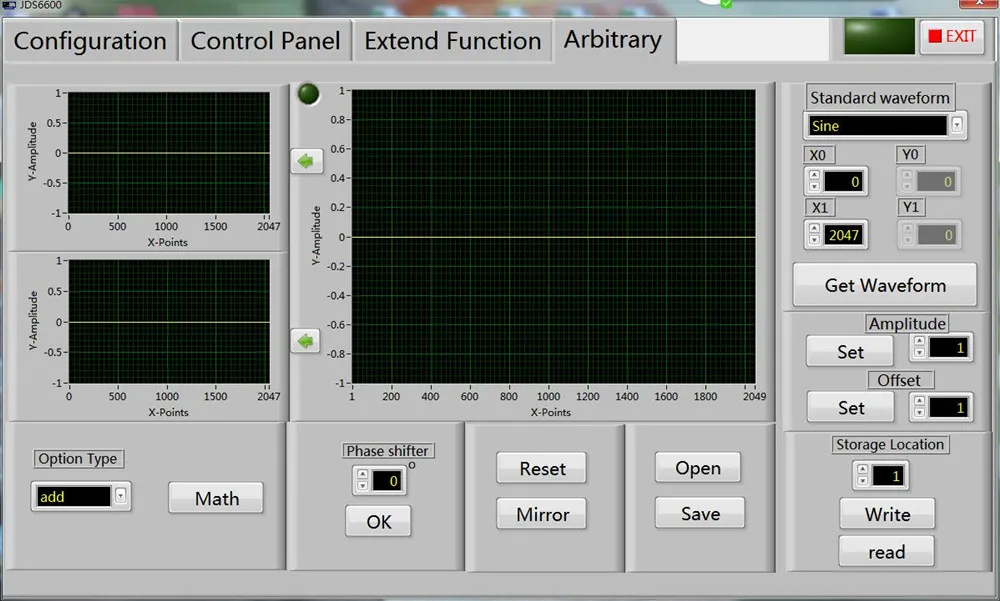

Функция произвольного изменения волн: пользователь может отрегулировать произвольные волны на ПК, а затем загрузить на выход из прибора.

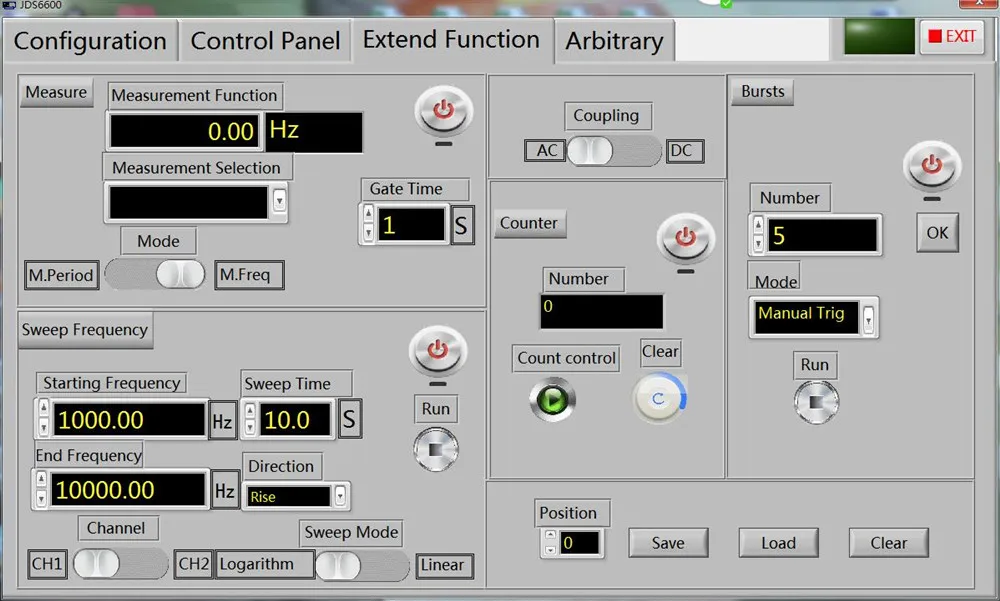

Функция связи: ПК можно использовать для управления прибором.

С выходной защитой от короткого замыкания: все выходы сигнала могут работать 60 s при нагрузке короткого замыкания.

Частота Технические характеристики:

Синусоидальный Диапазон частот: 0 ~ 60 МГц

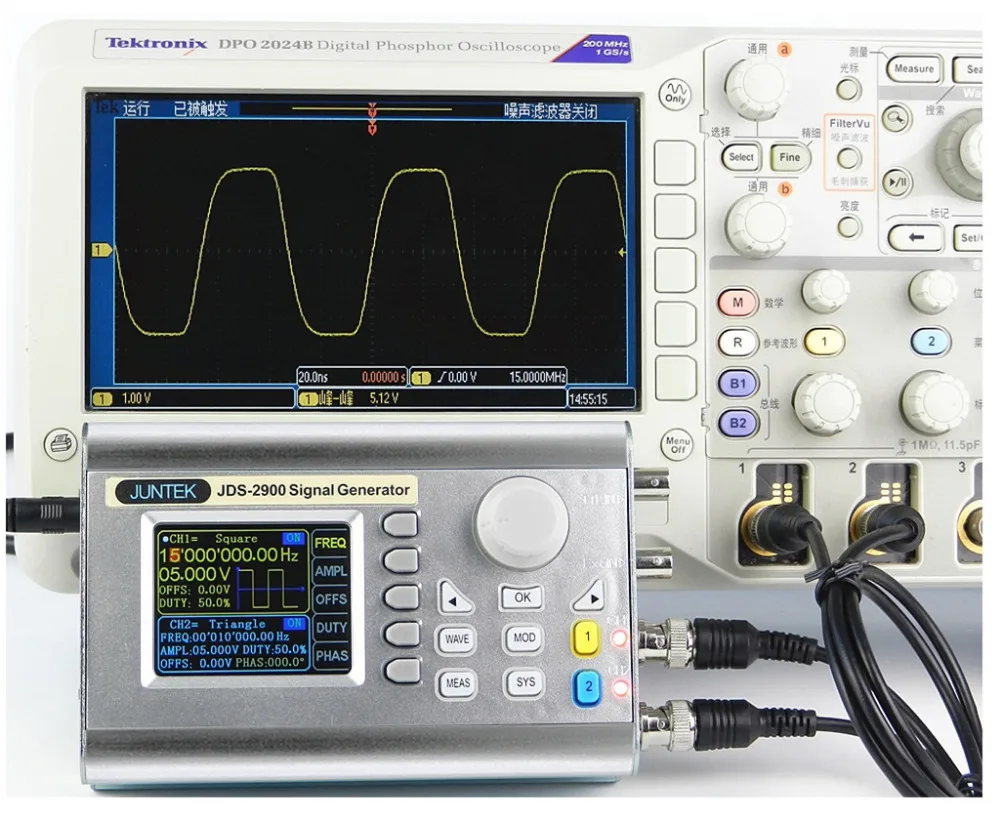

Квадратный Частотный диапазон: 0 ~ 25 МГц

Треугольный Диапазон частот: 0 ~ 25 МГц

Импульсный Частотный диапазон: 0 ~ 6 МГц

Ttl Цифровой частотный диапазон: 0 ~ 6 МГц

Диапазон произвольных волн: 0 ~ 6 МГц

Время квадратного подъема: ≤10nS

Диапазон регулировки ширины импульса: 25-4000 S

Точность частоты: ± 20 ppm

Стабильность частоты: ± 1 ppm/3 h

Сигналов Технические характеристики:

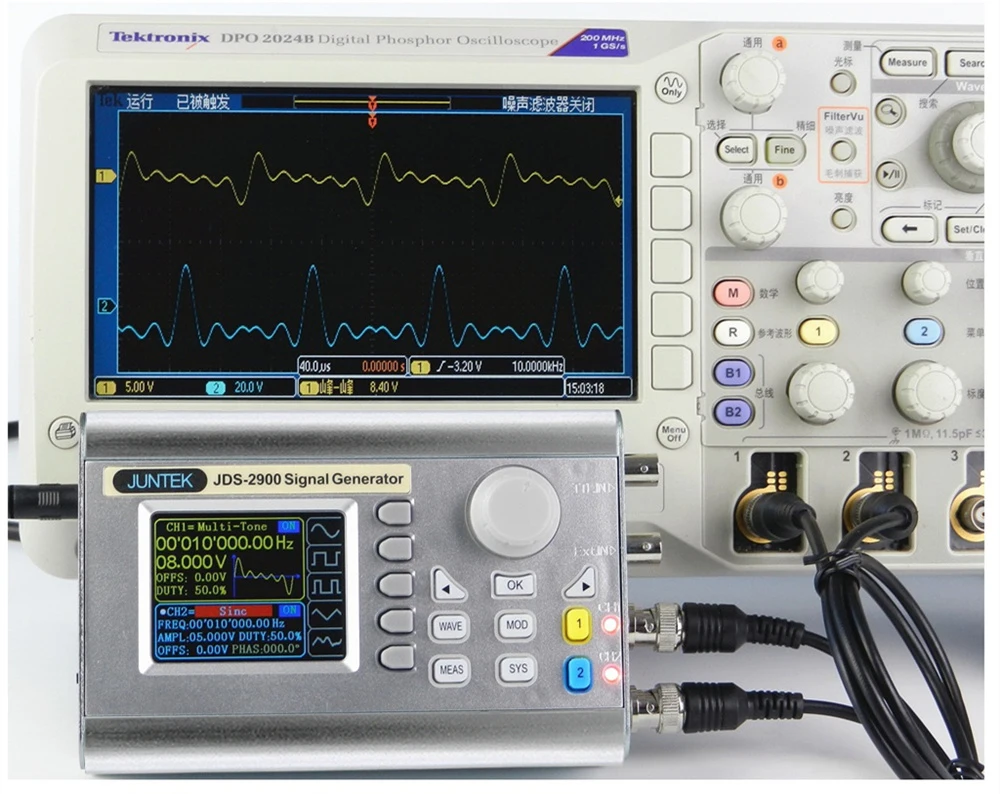

Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируется), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-лестница, neg-лестница, шум, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских сигналов.

Вертикальное разрешение волны: 14 бит

Частота дискретизации сигналов: 266 MSa/s

Длина волны: 2048 точек

Подавление синусоидальных гармоник: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)

Синусоидальное полное гармоническое искажение: <0.8% (20 Гц ~ 20 кГц, 0dBm)

Квадратные и импульсные (квадратные): ≤5%

Квадратный и импульсный диапазон (пульс): 0,1-99.9%

Рампа волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

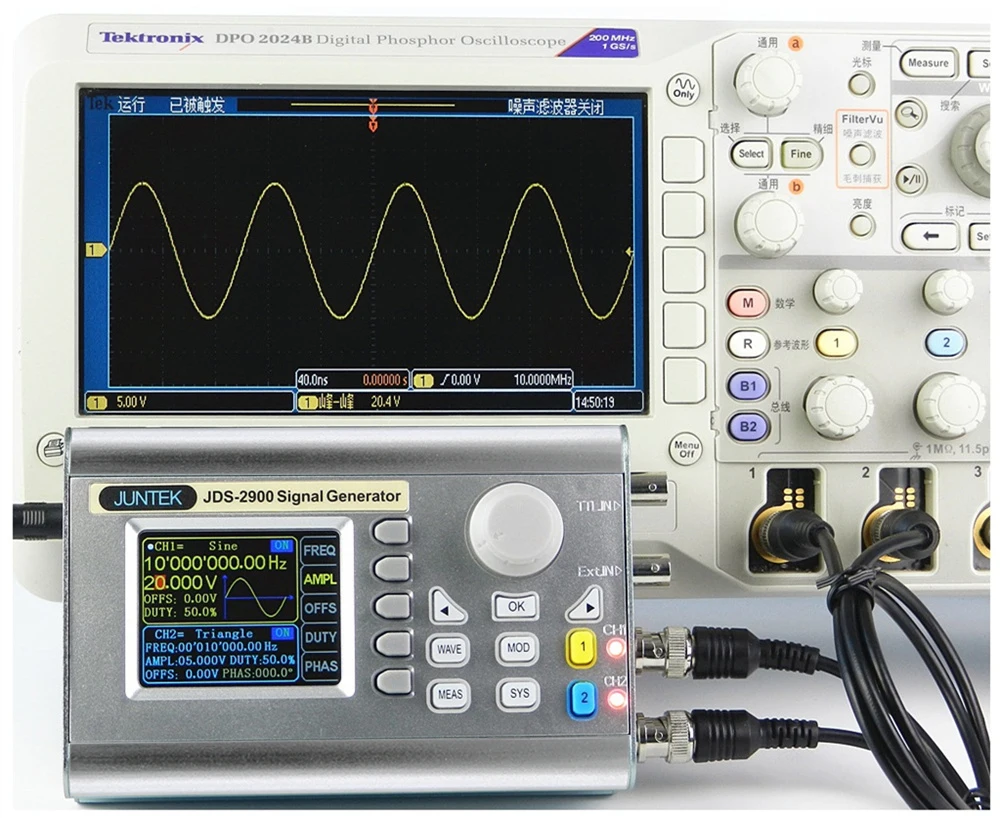

Амплитудный диапазон: частота <10 МГц, 0-20VPP; Частота> 10 МГц, 0-10Vpp.

Разрешение амплитуды: 1 мВ

Стабильность амплитуды: ± 5%/5 ч

Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)

Сигналов Технические характеристики:

Выходное сопротивление: 50Ω±10% (Типичный)

Защита: короткое замыкание 60 S не будет повреждено

DC офсетной печати:

Диапазон регулировки смещения: Выходная амплитуда> 2 в,-9,99 В ~ 9,99 в; 0,2 в <Выходная амплитуде≤2в,-2,5 В ~ 2,5 в; 0 <Выходная амплитуде≤0. 2 В,-0,25 В ~ 0,25 в;

Разрешение смещения: 0,01 в

Фазы Технические характеристики:

Диапазон регулировки фаз: 0 ~ 359.9o

Фазы Разрешение: 0.1o

Ttl/COMS выход:

Низкий уровень: <0,3 в

Высокий уровень: 1-10 в

Рост уровня/время падения: ≤20ns

Внешние функции измерения:

Функция частотомера-диапазон измерения частоты: 1 Гц ~ 100 МГц

Функция частотомера-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10 s

Функция счетчика-область подсчета: 0-4294967295

Функция счетчика: 2 режима соединения, DC и AC

Функция счетчика-режим подсчета: ручная работа.

Диапазон входного напряжения сигнала: 2-20 Vpp

Измерение ширины импульса: 0.01us (разрешение), 20 s (максимальное время измерения)

Развертки функции:

Канал развертки: CH1 или CH2

Тип развертки: Линейная развертка, бревна

Время сдвига: 0,1 s ~ 999,9 s

Диапазон настройки: произвольный набор между начальной точкой и стоп-точками

Направление сдвига: вперед, назад и круглый ход

Общие технические параметры:

Тип дисплея: 2,4 дюймовый TFT цветной ЖК-дисплей

Хранение и загрузка-Количество: 100 групп

Хранение и загрузка-Расположение: 00-99 (извлеките 00 размещайте данные по умолчанию)

Произвольная волна-Количество: от 1 до 60, полностью 60 групп (по умолчанию 15 групп)

Режим интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: есть последовательный интерфейс режима уровня ttl, чтобы быть удобным для вторичного развития.

Скорость связи: стандарт: 115200 bps

Протокол связи-принять команду: режим линии, открытый протокол

Источник питания: DC 5 V±0. 5 V

Процесс изготовления: технология поверхностного монтажа, крупная интегральная схема, высокая надежность, длительный срок службы

Пользователь может установить или выключить по процедуры

Характеристики работы: полное управление кнопкой, непрерывная Регулировка ручки

Условия окружающей среды: 860 г

Размеры: 23x15x9,5 см

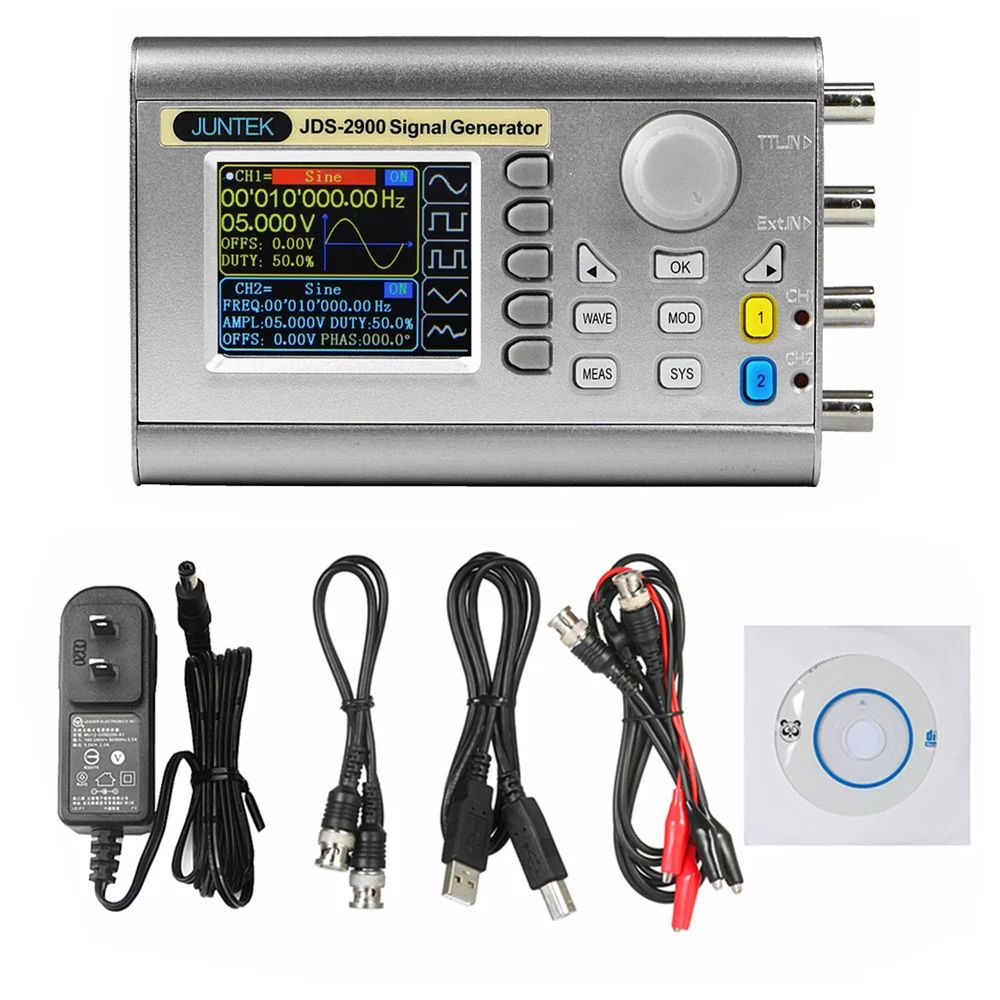

Посылка список:

1 x генератор сигналов DDS

CD-диск-1 шт.

1 x Мощность адаптер (в: 100 ~ 240V ~ 50/60 Гц Выход: 5.0V-2.0A)

1 х USB кабель для передачи данных

1 x BNC-BNC кабель

2 х bnc-клип кабель

1 х Инструкция по эксплуатации
