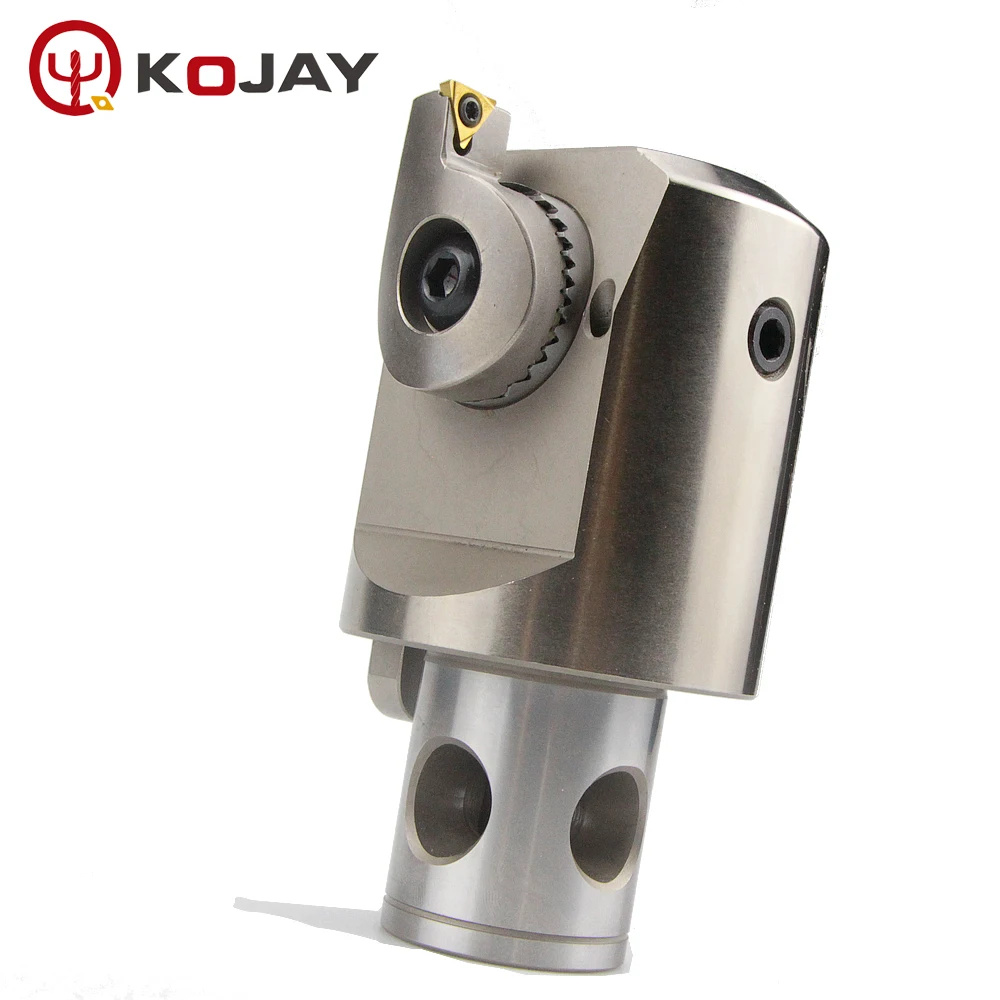

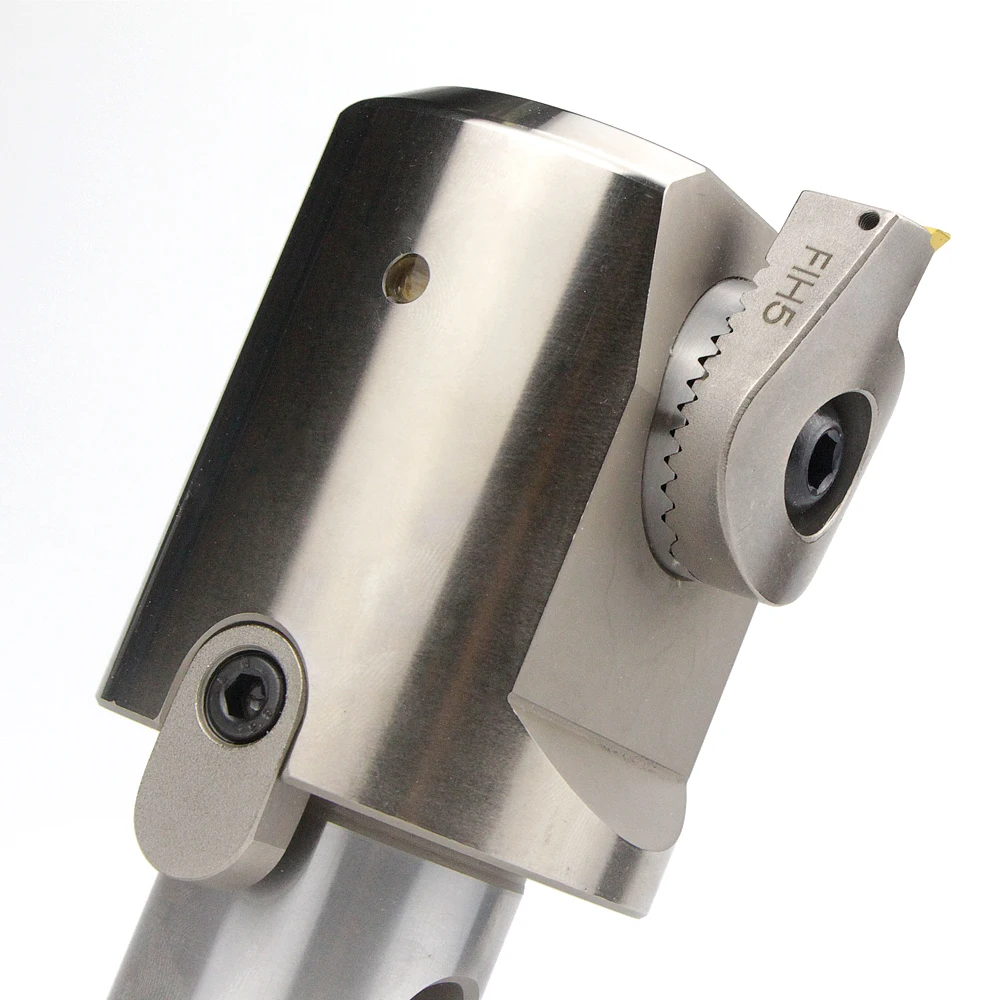

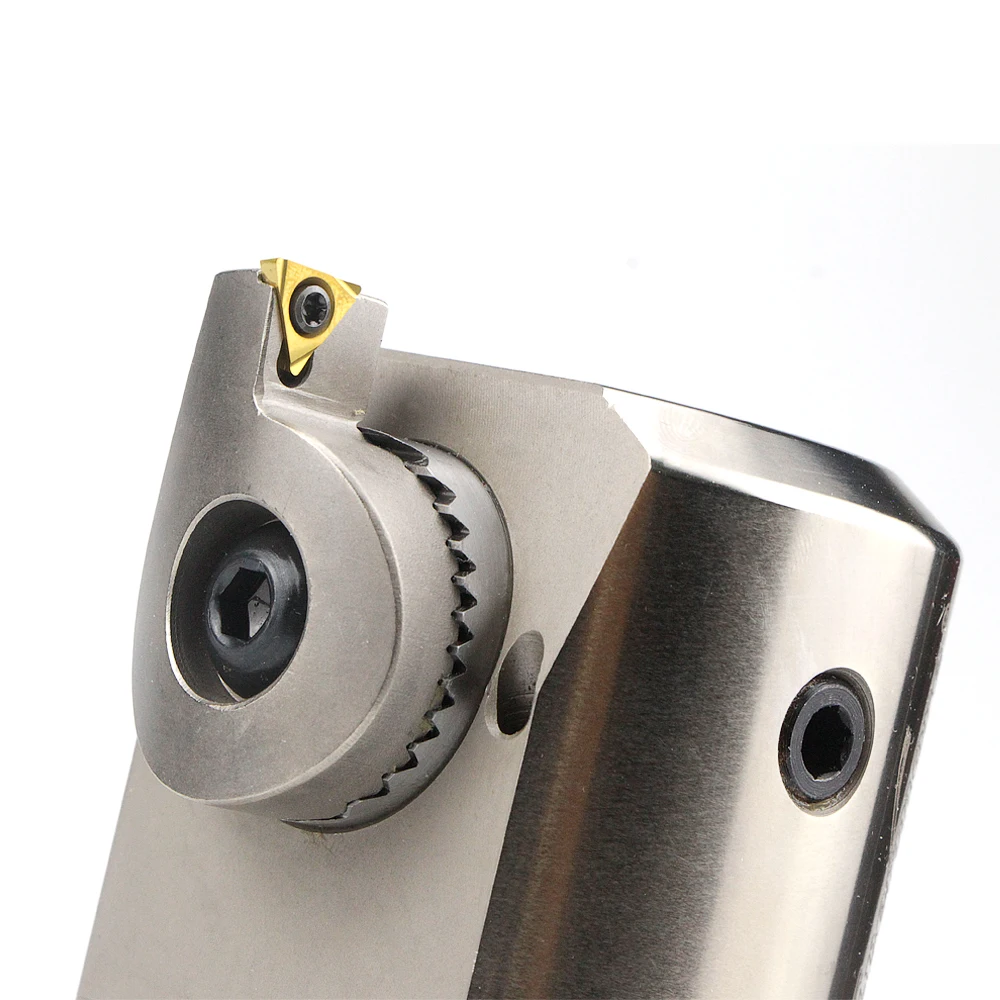

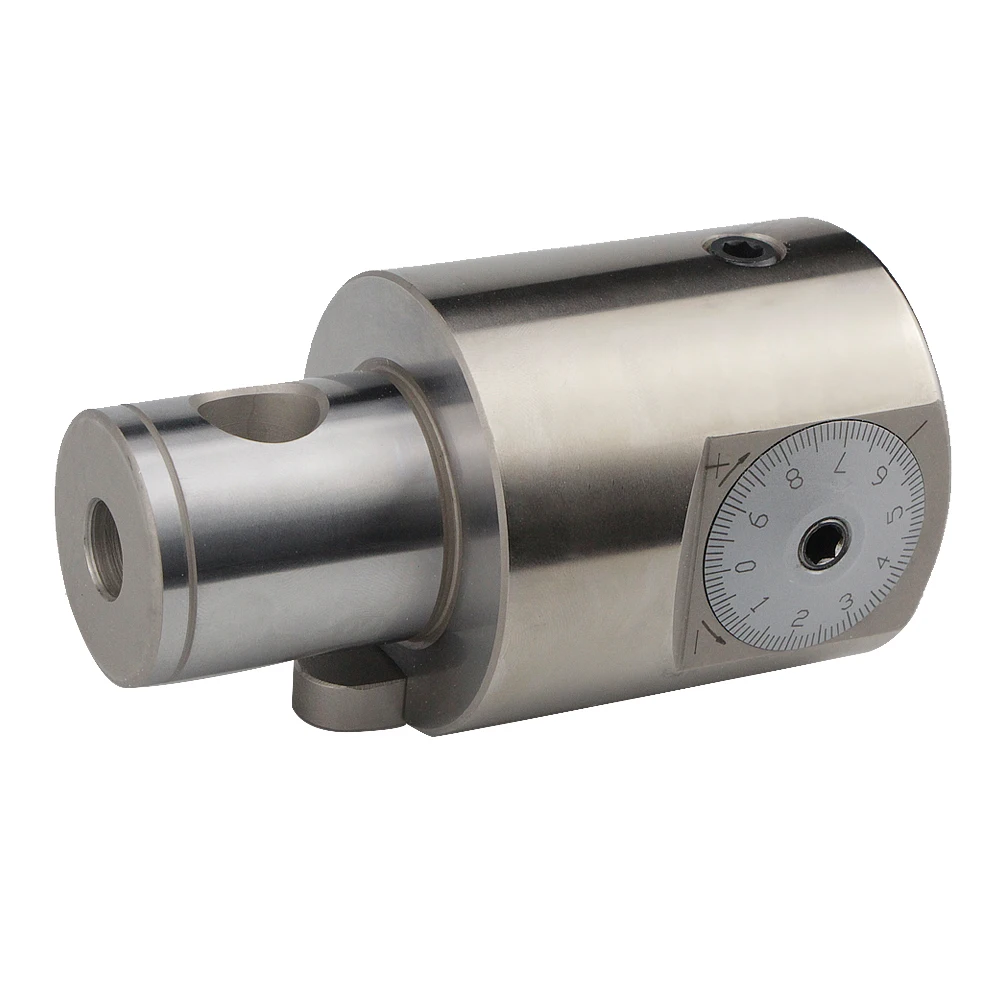

FBH 75-105 мм тонкая Расточная головка для станка с ЧПУ

Описание

FBH Изысканные скучно головой

Особенность: модульный дизайн интерфейса может осуществлять Бесплатные комбинации в соответствии с обработанным содержанием деталей, таких как грубое растачивание, мелкое расточение, диаметр отверстия, глубина, конфигурация и материалы. Можно использовать держатели для удлинения длины или использовать держатели малого диаметра для обработки деталей с небольшим диаметром. Вы можете увеличить диапазон обработки, заменив shim. Таким образом, это значительно уменьшает количество необходимых скучных держателей, а также снижает затраты на производство. Между тем, он может удовлетворить различные требования к механической обработке. Кроме того, он сохраняет жесткость и Минимизирует Помехи и срок службы инструмента.

Высокая точность, высокая прочность, простота в эксплуатации Диапазон обработки: Φ25-200 мм Vmax: 1000 м/мин, для того, чтобы справиться с высокой скоростью обработки, конструкция принимает во внимание следующее, центробежные силы, когда шпиндель вращается и балансируемость расточной головки. Таким образом, максимальная скорость резания может быть до 1000 м/мин Самый маленький Выпускной на выпускном диске 0,01 мм Диапазон обработки может быть увеличен, заменяя шипы, стандартная модель не включает шипы. Ck модульный интерфейс, он используется для различных типов расточных держателей с CK модульным соединением.

Корректировка инструкции:

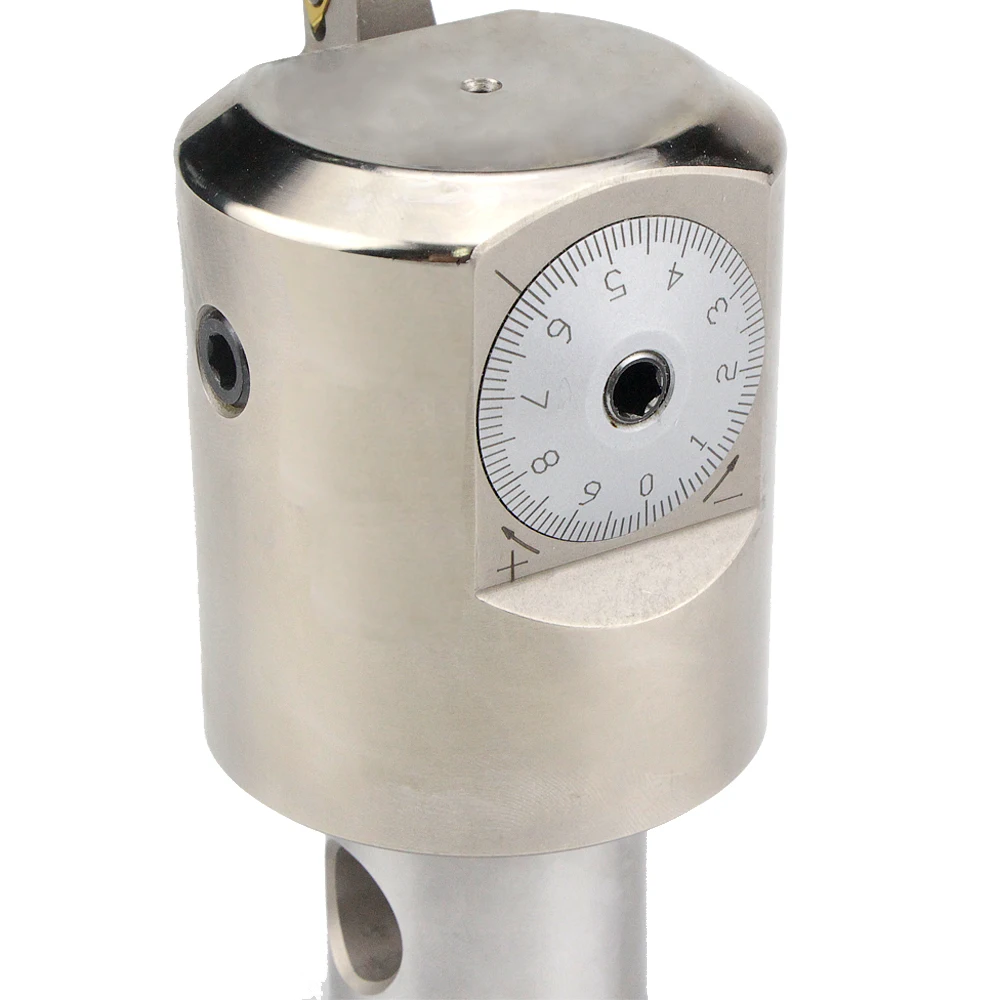

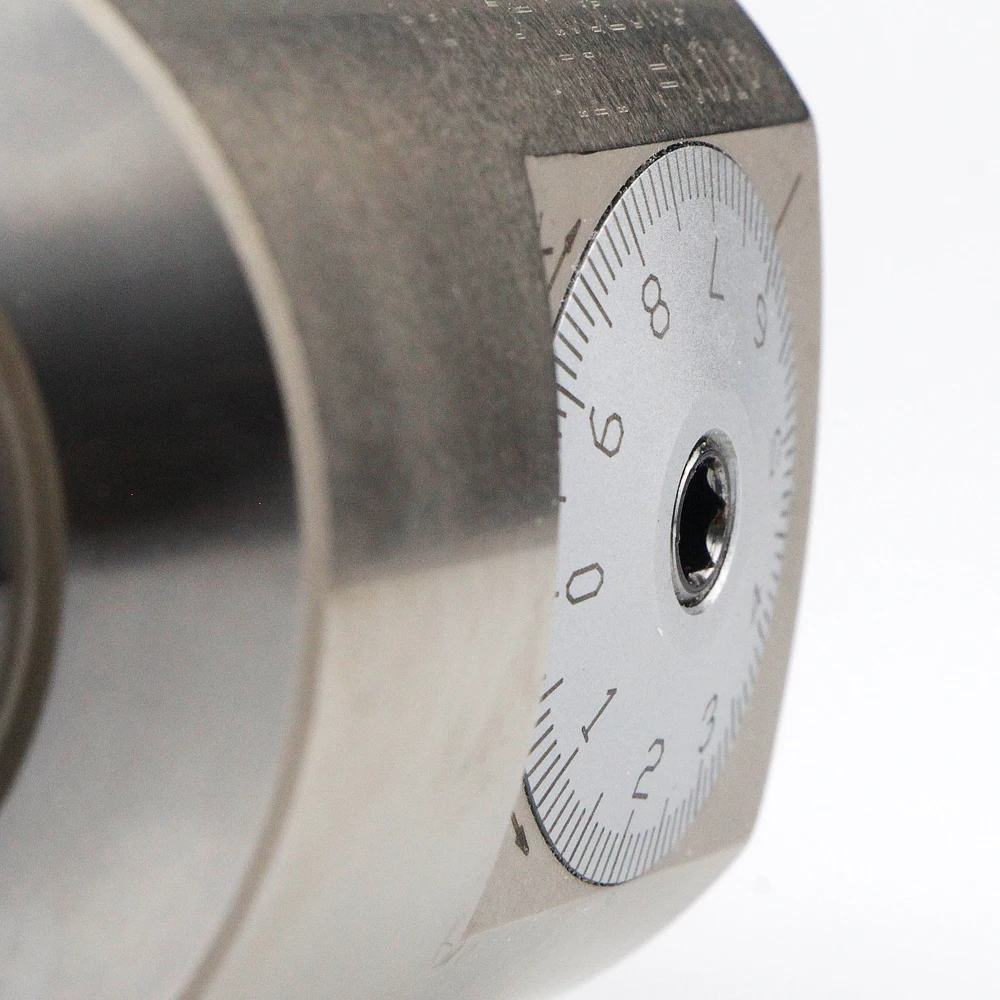

Ослабьте установочный винт, вращая против часовой стрелки. Поверните Выпускной диск против часовой стрелки, пока не достигнет диаметра немного больше, чем то, что требуется для обработки Поверните Выпускной диск по часовой стрелке, пока он не достигнет требуемого диаметра. На выпускном = 0,01 мм Затяните установочный винт по часовой стрелке.

Счетчик-расточной

Новая Расточная головка FBH используется для расточной обработки. Все, что вам нужно сделать, это установить основание вставки в обратном направлении. Это позволяет избежать необходимости установки деталей в обратном направлении. Когда нужно обработать боры на обратной стороне, таким образом, обеспечивая точность сооси между борами на передней и задней. Между тем, Он обновляет точность обработки и эффективность производства, а также.

Внимание:

Во избежание повреждения расточной головки диска. Пожалуйста, не Поворачивайте Выпускной диск При затягивании установочного винта. Используйте винты и прокладки в соответствии со следующим листом. Во избежание повреждения расточной головки. Только одна Шима может быть использована одновременно. Не допускается одновременное стекание нескольких панелей. Не используйте прокладки, которые толще, чем рекомендуется лист, это во избежание повреждения расточной головки и влияет на точность обработки. При вставке в шпиндель. Пожалуйста, убедитесь, что кончик резца находится в обратном направлении демонтажа инструмента. Пожалуйста, выберите оптимальные параметры резки в пределах допустимого диапазона в соответствии с следующими условиями, такими как Максимальная скорость резания расточной головки, фактическая удлиненная длина хвостовика, жесткость машины и рабочие части, материал и так далее.
