Описание

HIFI CSR8675 Bluetooth 5,0 APTX-HD Lossless плеер ES9018 ЦАП 12AU7 ECC82 ламповый предусилитель 24 бит 96 кГц автомобильный домашний аудио

В компактном размере, но очень мощный и музыкальный

С 12AU7/ECC82 ламповый предусилитель, добавить ламповый звуковой в аудиосистему

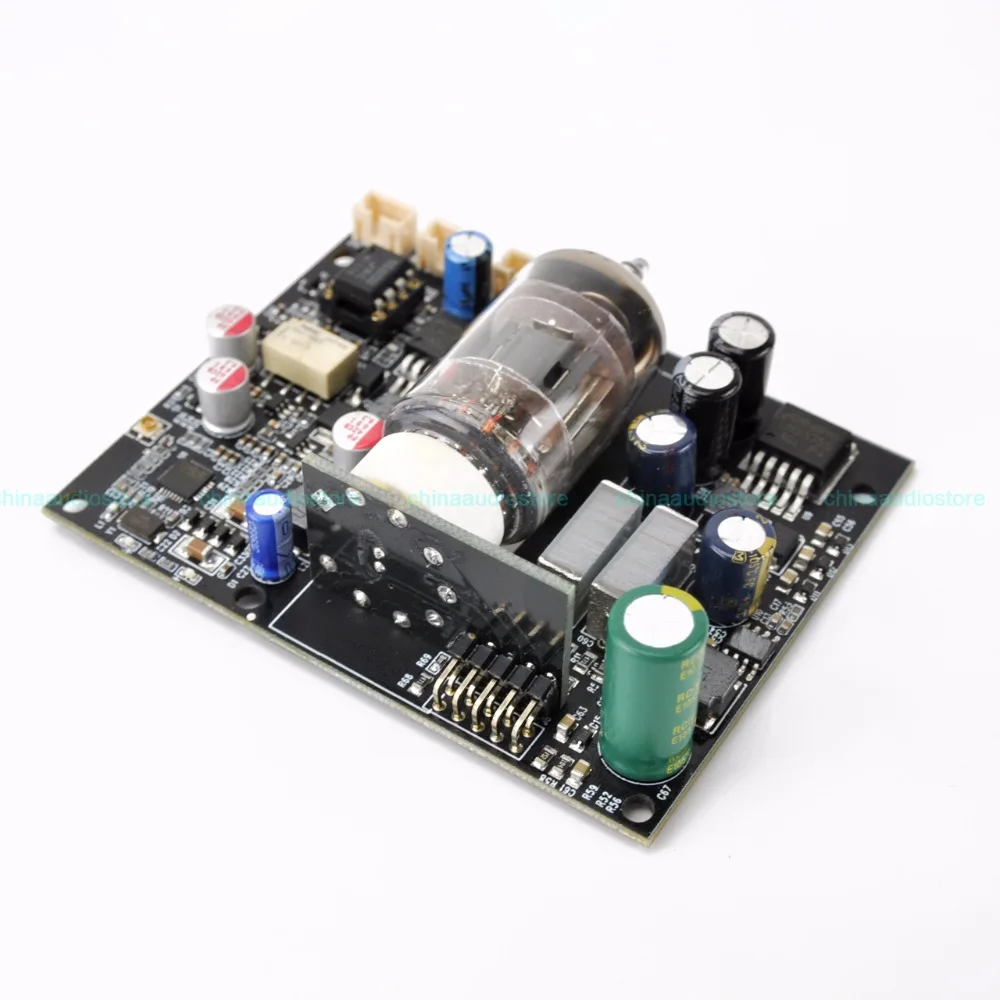

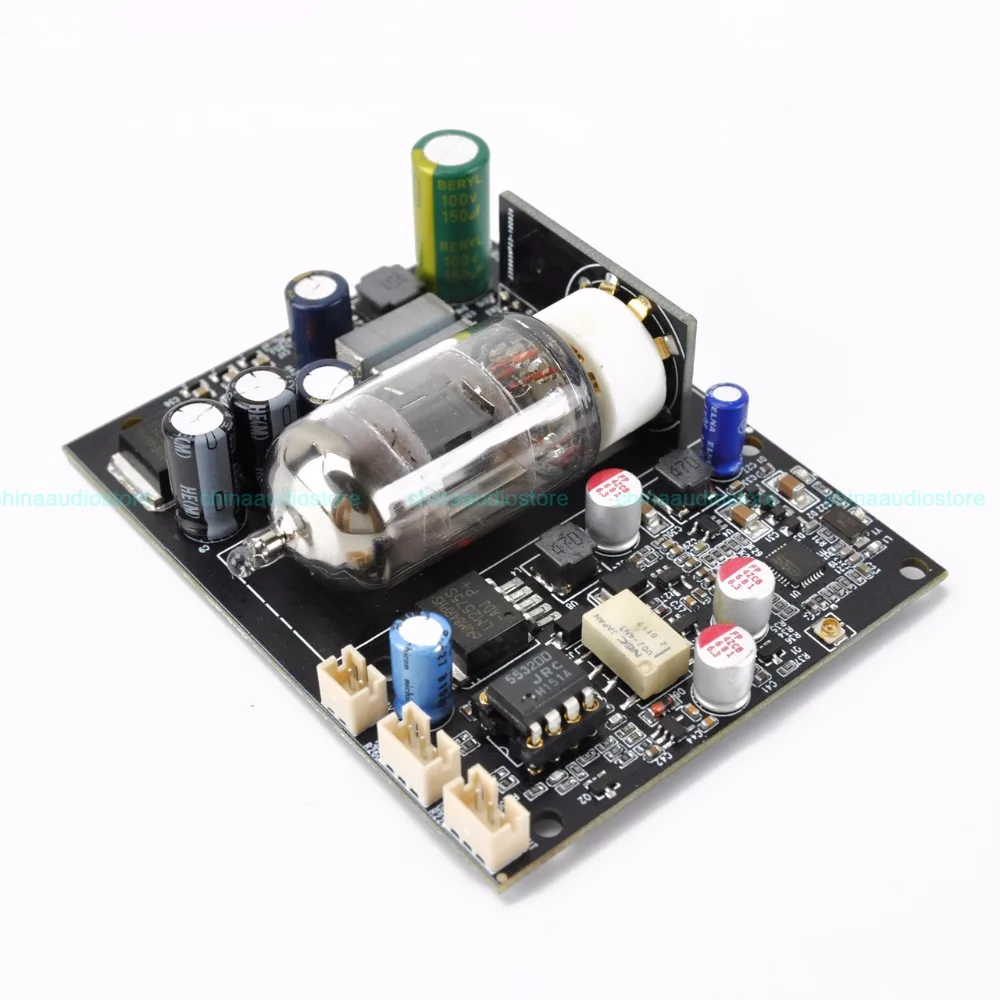

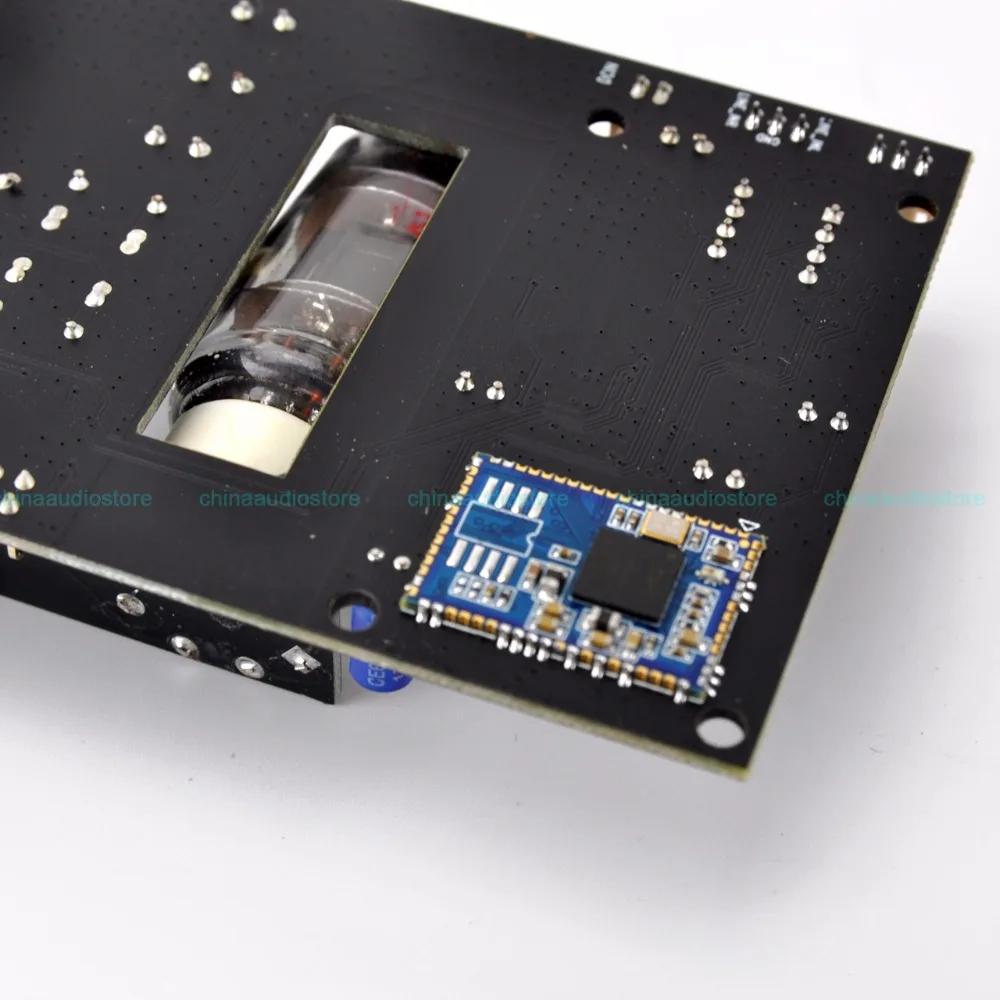

CSR8675 используется для приема цифрового аудиосигнала Bluetooth, а цифровой сигнал 12 s передается на чип ESS9018 для декодирования. Выходной аналоговый звуковой сигнал фильтруется двойным операционным усилителем, а затем усиливается трубкой 12au7. Поддержка беспроводного Bluetooth 5,0 и AUX (режим по умолчанию) аналоговый аудиовход, автоматическое переключение и Bluetooth с приоритетом. Сигнал AUX также усиливается трубкой, другими словами, он также может использоваться как ламповый предусилитель. Поддержка протокола LDAC, поддержка частоты дискретизации до 24 бит/96 кГц, далеко за пределами 24 бит/48 кГц APTX-HD. Переключение без потерь с реле не повлияет на качество звука. Одиночный источник питания постоянного тока (DC 12 V-32 V), многоступенчатый регулятор напряжения. Модуль Bluetooth, ЦАП чип, операционный усилитель чип питаются от независимое управление питанием чип, операционный усилитель с двойным (+/-) 13 V блок питания, 12AU7 трубка приведенный в действие 110 Высокое напряжение. Классический NE5532 op amp с трубой PSVANE 12AU7, вилка-в op розетка усилителя и гнездо трубки, так что различные стили op amp s и трубки могут быть использованы Размер печатной платы: 85x67,5 мм.

Напоминание

Входной интерфейс постоянного тока с поддержкой 12-32 В (только DC). Красный (+ 12 В) положительный, а черный (GND) отрицательный. AUX входной интерфейс. Белый (в л)-это левый канал, а черный (GND)-звук, красный (в р)-правый канал. Примечание: звук не может быть подключен по ошибке. Аудиовыход интерфейс сервера сигнализации). Белый (L-OUT)-это левый канал, а черный (GND)-это аудио-земля, красный (R-OUT)-правый канал. Примечание: звук не может быть подключен по ошибке. Подключите внешнюю антенну Bluetooth (2,4G). Модуль должен добавить внешнюю антенну, если установлен в металлический чехол машины, в противном случае расстояние приема будет уменьшено.

Упаковочный лист

Один CSR8675 bluetooth 5,0 DAC с 12AU7 трубчатая сцена Одна антенна
