Описание
DDS функция генератор прямой цифровой системыlwg3060 генератор сигналов s 40 МГц ~ 60 МГц с 32 видами генератор сигналов
Название: Генератор Функций DDS
Модель: LWG3060
Основные Особенности:
Прямой цифровой синтез (DDS) технологии, 2 Независимых выходных каналов 3,5-дюймовым TFT дисплеем;
32 вида стандартных или встроенных фиксированныхСигналов;
Минимальная стабильная Выходная Форма волны: 1МВ (50Ω);
Несколько функций модуляции: FM, FSK, ASK, PSK;
Функции частотной развертки, амплитудной развертки и серийной съемки;
Защита от перенапряжения, перегрузки по току, короткого замыкания на выходе и обратного напряжения;
Дополнительные детали: интерфейс RS232, счетчик частоты, усилитель мощности;
Модель (TFT дисплей) | LWG3010 | LWG3020 | LWG3040 | LWG3060 | LWG3080 |
Частотный диапазон (синус) | 40 Гц ~ 10 МГц | 40 Гц ~ 20 МГц | 40 Гц ~ 40 МГц | 40 Гц ~ 60 МГц | 40 Гц ~ 80 МГц |
Технические характеристики
Выходные характеристики канала A
Характеристик формы волны
Тип формы волны: 32 формы волны, включая: синус, квадрат, треугольник, пандус, пульс и т. д.;
Длина формы волны: 1024 точек; Частота дискретизации: 100 MSA/с;
Разрешение амплитуды сигнала: 8 бит;
Синусоидальное отклонение гармоник: ≥40dBc (<1 МГц), ≥35dBc (1 МГц ~ 20 МГц);
Синусоидальная волна полное Искажение: ≤1% (20 Гц ~ 200 кГц);
Время квадратного подъема/падения края: ≤35ns; превышение: ≤10%;
Квадратный волновой Рабочий цикл: 1% ~ 99%;
Частотные характеристики
Диапазон частот: синус: 40 МГц ~ Макс. Частота (МГц); другие формы волны: 40 МГц ~ 1 МГц;
Разрешение частот: 40 МГц;
Точность частоты: ± (5×10-5 + 40 МГц);
Стабильность частоты: ±5×10-6/3 часов;
Амплитуда характеристики
Амплитудный диапазон: 2mVpp ~ 20Vpp 40 МГц ~ 10 МГц (высокое сопротивление)
2mVpp ~ 15Vpp 10 МГц ~ 15 МГц (высокое сопротивление)
2mVpp ~ 8Vpp 15 МГц ~ 20 МГц (высокое сопротивление)
Разрешение: 20 mVpp (амплитуда> 2Vpp), 2 mVpp (амплитуда <2Vpp)
Амплитудная Точность: ± (1% + 2 mVrms) (высокое сопротивление, истинное RMS, частота на 1 кГц)
Устойчивость амплитуды: ± 5%/3 часа
Амплитудная плоскость: ± 5% (частота <10 МГц), ± 10% (частота> 10 МГц)
Выход сопротивление: 50Ω
Смещение DC характеристики
Диапазон смещения: ± 10 в (высокое сопротивление, затухание 0 дБ)Разрешение: 20 мвдц
Точность смещения: ± (1% + 20 mVdc)
Развертки характеристики
Линейная развертка по частоте или амплитуде;
Диапазон развертки: свободно устанавливается начальная и стоп-точка;
Шаг развертки: выше любого рисунка разрешения;
Скорость развертки: 10 мс ~ 60 с/шаг;
Режим развертки: вверх, вниз, вверх-вниз;
Ручная развертка: Шаг/время;
Частота модуляции характеристики
Несущий сигнал: канал сигнала;
Сигнал модуляции: внутренний сигнал канала B или внешний сигнал;
Отклонение FM: 0% ~ 20%;
Манипуляция характеристики
FSK: бесплатно установить несущую частоту и частоту переходов;
ASK: бесплатно установить амплитуду несущей и амплитуду хмеля
PSK: Переходная фаза 0 ~ 360 °, максимальное разрешение 1 °;
Альтернативная ставка: 10 мс ~ 60;
Burst характеристики
Несущий сигнал: канал сигнала;
Триггерный сигнал: TTL_A сигнал;
Количество разрывов: 1 ~ 65000 циклов;
Режим серийной съемки: внутренний ttl, внешний, одиночный;
Выходные характеристики канала B
Характеристик формы волны
Тип формы волны: 32 формы волны, включая: синус, квадрат, треугольник, пандус, пульс и т. д.;
Длина формы волны: 1024 точек; Частота дискретизации: MSA/s;
Разрешение амплитуды сигнала: 8 бит
Квадратный Рабочий цикл: 1% ~ 99%;
Частотные характеристики
Частотный диапазон: синус: 10 МГц ~ 1 МГц; другие формы волны: 10 МГц ~ 100 кГц;
Разрешение частоты: 10 МГц;
Точность частоты: ± (1×10-5 + 10 МГц);
Амплитуда характеристики
Амплитуда диапазон: 50mVpp ~ 20Vpp (высокое сопротивление); Разрешение: 20 mVpp;
Выходное сопротивление: 50Ω;
Burst характеристики
Носитель один: канал B сигнал
Триггерный сигнал: TTL_B сигнал
Количество разрывов: 1 ~ 65000 циклов
Режим серийной съемки: внутренний ttl, внешний, одиночный
Ttl Выход характеристики
Характеристики формы волны: квадрат, время подъема/падения ≤20ns
Частотные характеристики: 40 МГц ~ 1 МГц
Амплитудные характеристики: ttl, cmos-совместимый, низкий <0,3 в, Высокий> 4 в
Общие характеристики

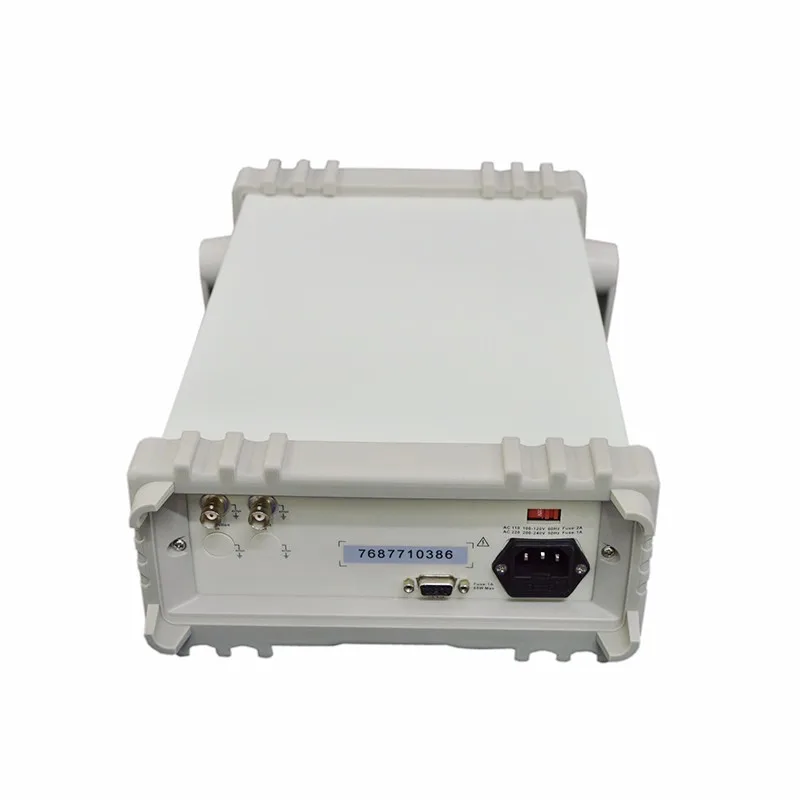

Входное напряжение: ac220в (1±10%)
AC110V (1±10%) (обратите внимание на выбор напряжения на задней панели)
Частота: 50 Гц (1±5%)
Мощность по уровню поверхности: <45VA
Температура: 0 ~ 40 ℃ Влажность: <80%
Управление характеристики
Управление клавиатурой и поворотная ручка
Дисплей
3,5 дюймовый TFT дисплей
Английский, китайский (упрощенный), китайский (традиционный)
Размер и Вес
Размер: 415 мм x 295 мм x 195 мм Вес: 3,5 кг
Производство Технология
Технология поверхностного монтажа, интегральная схема. Высокая надежность и стабильность.
Дополнительный Запчасти характеристики
Счетчик частоты
Диапазон частот тестирования: 1 Гц ~ 150 МГц
Амплитуда входного сигнала: 100mVpp ~ 20Vpp
Мощность усилитель
Максимальная выходная мощность: 7 Вт (8Ω), 1 Вт (50Ω)
Макс. Выходное напряжение: 22Vpp
Полоса частот: 1 Гц ~ 200 кГц
