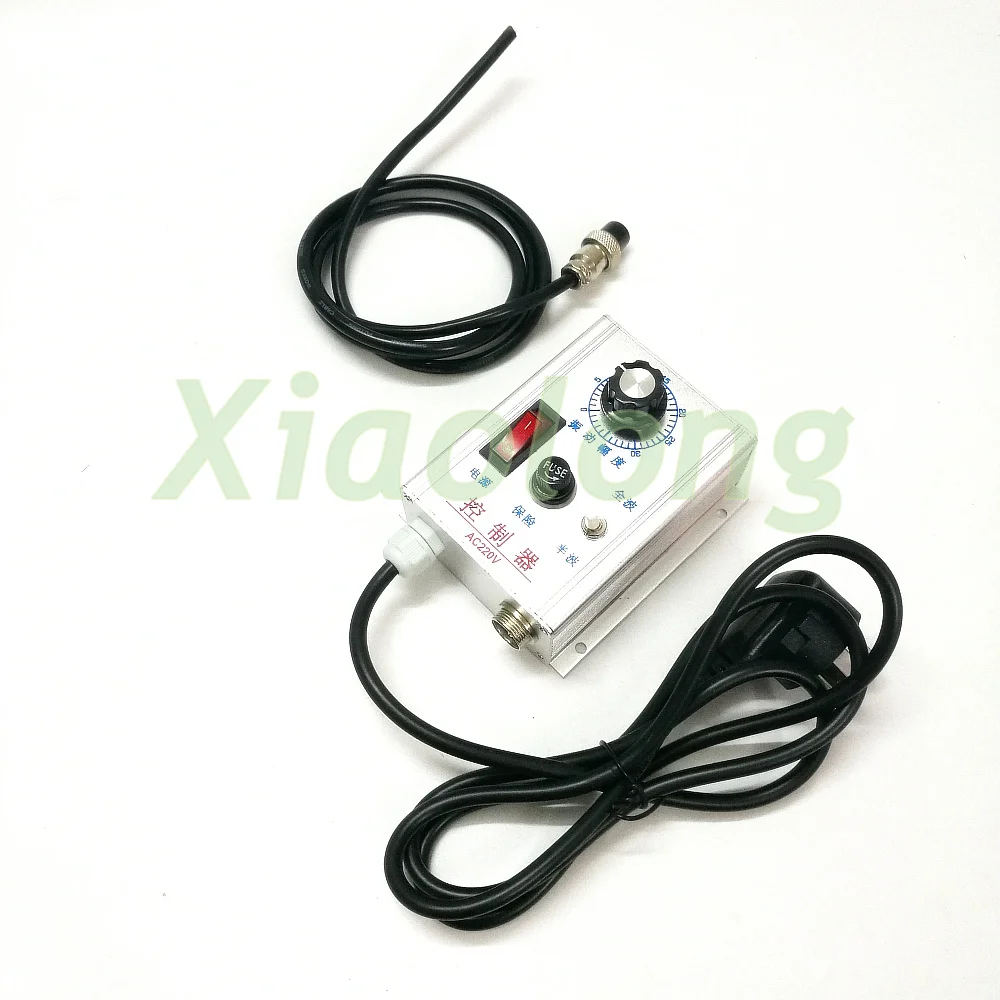

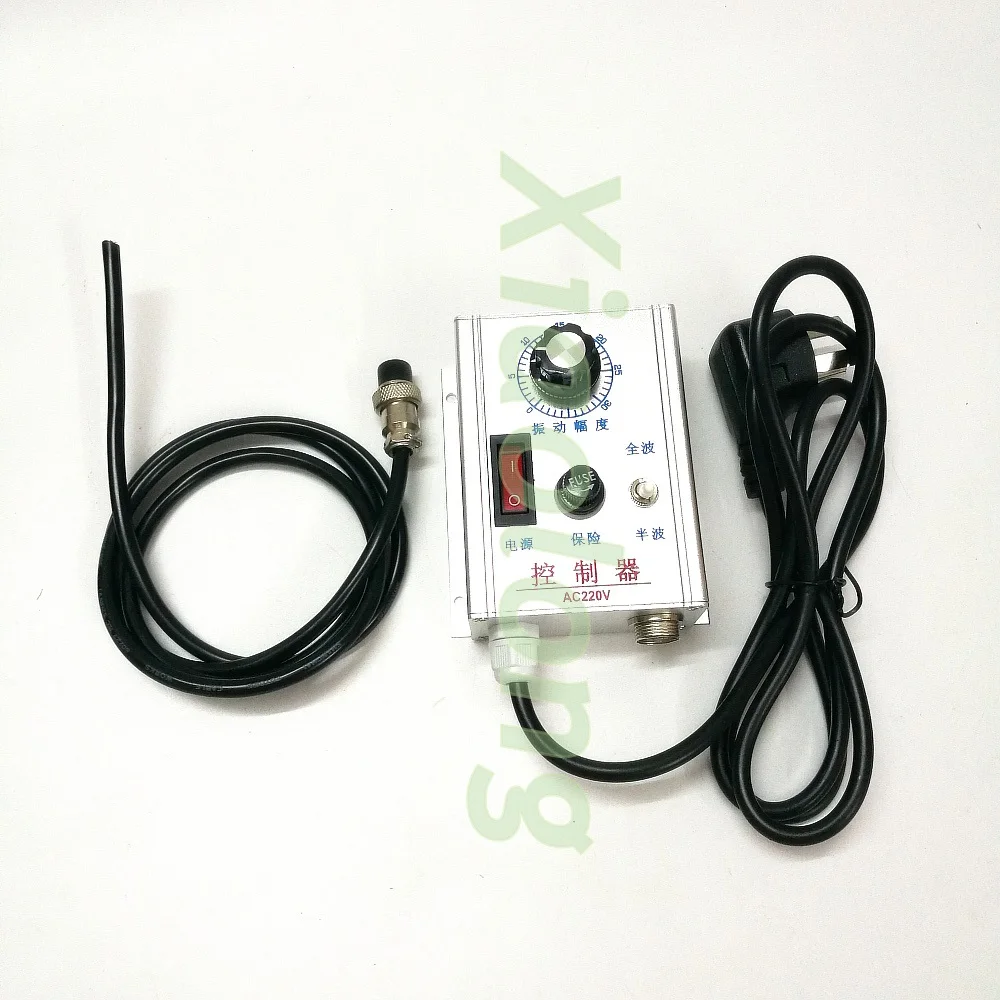

Контроллер вибрационного диска регулятор вибрации диск контроллер 220 V/5A с проводом питания

Описание

Магниты приводные вибрационные кормушки. Контроллер принимает тиристорную аналоговое напряжение технологии регулирования, и выходное напряжение 0-99% входного напряжения. В то же время, он может адаптироваться к различным системам напряжения в мире. Форма выходного сигнала может выбрать полноволновые и полуволновые режимы работы, которые соответствуют резонансным частотам вибрационного диска 50 Гц/100 Гц и 60 Гц/120 Гц.

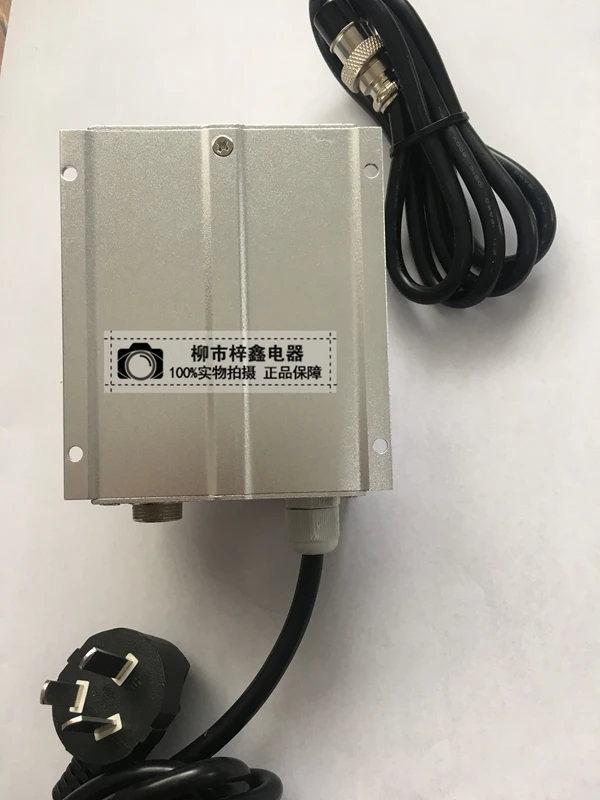

Контроллер изготовлен из корпуса из алюминиевого сплава, который является красивым и долговечным, и имеет хорошее тепловыделение.

Для различных спецификаций вибрирующих дисков, есть два вида вариантов выходного тока: 3A продукты для хопперов ниже 500 мм, 5A продукты для хопперов выше 500 мм.

Технические параметры:

A. Рабочее напряжение: 85-260 В переменного тока

B. Частота ввода: 50 или 60 Гц

C. Максимальный выходной ток: 3A/5A

D. Выбор формы сигнала выходного напряжения: полная/половина волны

E. Диапазон выходного напряжения: 0-99% входное напряжение

F. Выход порт: 3 жилами для воздушной умная розетка 16

Обратите внимание:

* Обязательно отключите источник питания во время работы соединения

* FG терминал ввода контроллера должен быть заземлен правильно. Клеммы FG на выходном конце должны быть подключены к шасси вибрирующего диска.

* Этот контроллер не должен быть подключен к 380 В переменного тока, в противном случае это вызовет непоправимый ущерб машине!

* При настройке внутренней Форма выходного сигнала контроля выбранной категорией (полный/половина волны) переключатель, необходимо отрезать блок питания.

* Контроллер должен использоваться в хорошей вентиляции и тепловыделении, с температурой окружающей среды от-20 до 40 градусов Цельсия.

* Этот контроллер должен использоваться в окружающей среде без капель воды, паров, коррозионных, легковоспламеняющихся газов, жидкостей и плавающей пыли и египетских металлических частиц.

* Этот контроллер не может быть установлен в среде открытого воздуха.

* Этот контроллер используется только для привода кормушки Электромагнитной вибрации, а не для других целей.

* Если машина сломается, пожалуйста, не пытайтесь отремонтировать машину. Пожалуйста, позвоните нашей компании для ремонта. Наша продукция гарантирована на один год.

Существует два вида подключения:

Трехфазная заглушка для однофазного входного сигнала переменного тока должна обеспечить хорошую заземление на закругленном конце. Интерфейс выхода 3 жилами для воздушной вытяжная настольная розетка 16 одной ногой и три ножки сокета связаны с входной провод Электромагнит и две ноги соединены с шасси (заземлением).

Панель Описание:

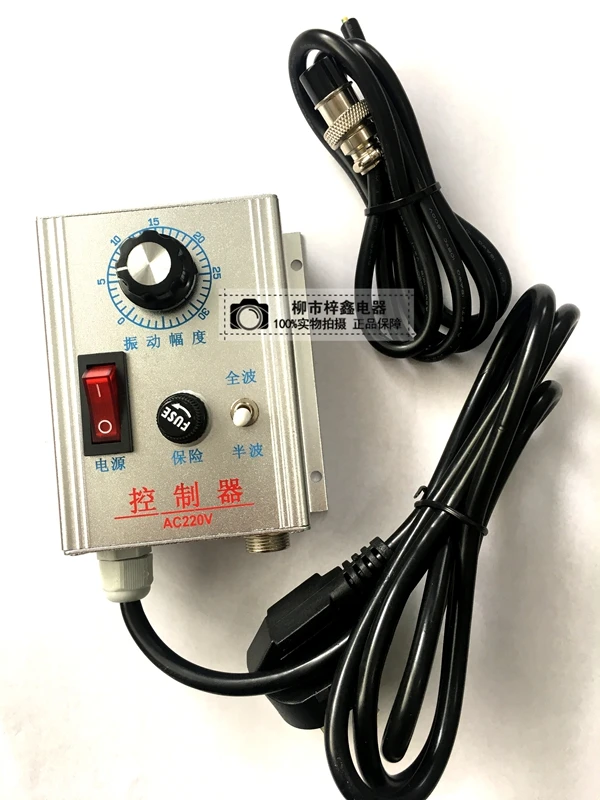

На панели есть индикатор питания, и регулятор амплитуды находится в середине панели.

Регулировка Примечания:

После завершения установки проводки внешний переключатель полного/полуволнового управления (по умолчанию режим половинной волны) регулируется в зависимости от необходимости, таким образом, выход привода работает в режиме полной или половинной волны, а регулятор амплитуды регулируется на меньшее положение (около шкалы 0). Включите выключатель питания и Зажмите индикатор питания. Отрегулируйте регулятор амплитуды (по часовой стрелке, чтобы увеличить выход, а затем, против часовой стрелки, отрегулируйте, чтобы уменьшить выход), так что Вибрационный диск работает при желаемой скорости вибрации.
