AD9910 модуль DDS модуль генератор сигналов DAC 420 м выход 1GSPS частота дискретизации генератор сигналов Модуль

Описание

Основные характеристики:

Модуль представляет собой высокоскоростной HDD5 модуль со встроенным 14 бит Елец, поддерживает до 1 G5PS частота дискретизации Выходное соединение до 420 М. Танталовый конденсаторный фильтр используется на плате для достижения лучшего эффекта фильтрации. AMS1117 используется в качестве чипа питания, чтобы сделать блок питания более стабильным.

Особенности:

* [Название]: Высокоскоростной модуль DDS AD9910

* [Размер]: 60 мм * 75 мм

* [Питание Напряжение диапазон]: 5 V ~ 9 V рекомендуется 6 V или 5V1A

Применение:

* Частотный синтез гибкого локального осциллятора (Lo)

* Синхронизирующих импульсов с программным управлением генератора

* Источник частотной модуляции FM для радиолокационной и сканирующей системы

* Испытательное и измерительное оборудование

* Драйвер акустооптического устройства

* Модулятор поляризяции

* Быстрая методу частотных скачков

Детали:

Пользователи могут запрограммировать внутренний контрольный регистр AD9910 через последовательный/0 порт для осуществления контроля AD9910. AD9910 стала статической оперативной памятью, которая может поддерживать различные комбинации частоты, битовой валюты/или управления амплитудой.

AD9910 также поддерживает пользовательский цифровой режим пандуса с цифровым управлением. Под этой мембраной частота, положительное положение или амплитуда меняются линейно со временем. Встроенный высокоскоростной порт ввода параллельных данных ad9910 обеспечивает модуляцию прямого коэффициента частоты, фазы, амплитуды или полюса для поддержки более продвинутых функций модуляции.

Посылка включает в себя:

Модуль * 1

Схема PDF * 1 +STM32F103RCT6 источник программы * 1: Пожалуйста, свяжитесь со службой поддержки после покупки, мы отправим информацию на ваш почтовый ящик

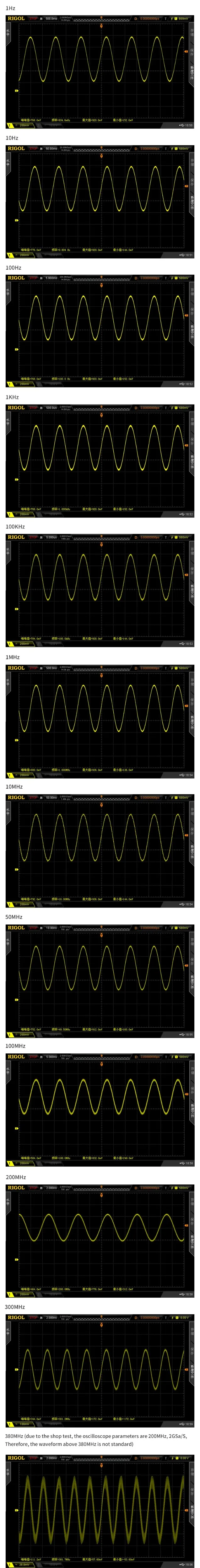

Ниже приведены некоторые результаты тестирования AD9910 только для справки.
