Описание
Напряжение чувствительное реле VSR модуль 12 В 125amp-автоматическое реле чаринга помогает избежать мертвых батареек водонепроницаемый
Технические характеристики изделия:
Варианты крепления поверхности или панели обеспечивают fexibility при установке
Режим хранения обеспечивает нулевое энергопотребление при выключенном двигателе
Номинальное напряжение | 12 В постоянного тока
Комбинированное напряжение | DC 13,3 В
Открытое напряжение | DC 12,8 В
Непрерывный рейтинг | DC 125A
Прерывистый рейтинг | DC 140A
Потребляемая мощность | 10 мА (в режиме ожидания)
330mA (участие)
0mA (для хранения)
Терминал шпильки | M6 (1/4 rdquo)
Сертификация | CE IP67
Размеры | 7*7*6 см/2,8*2,8 * 2.4in

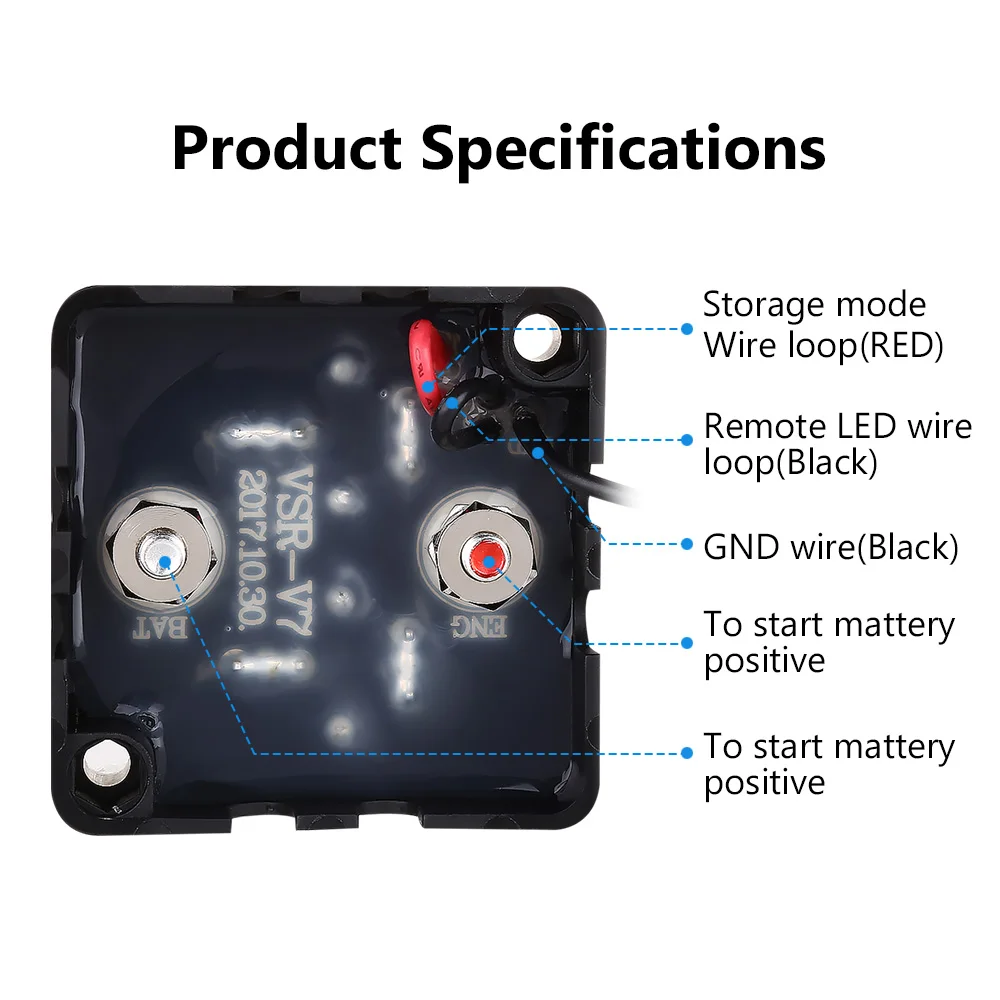

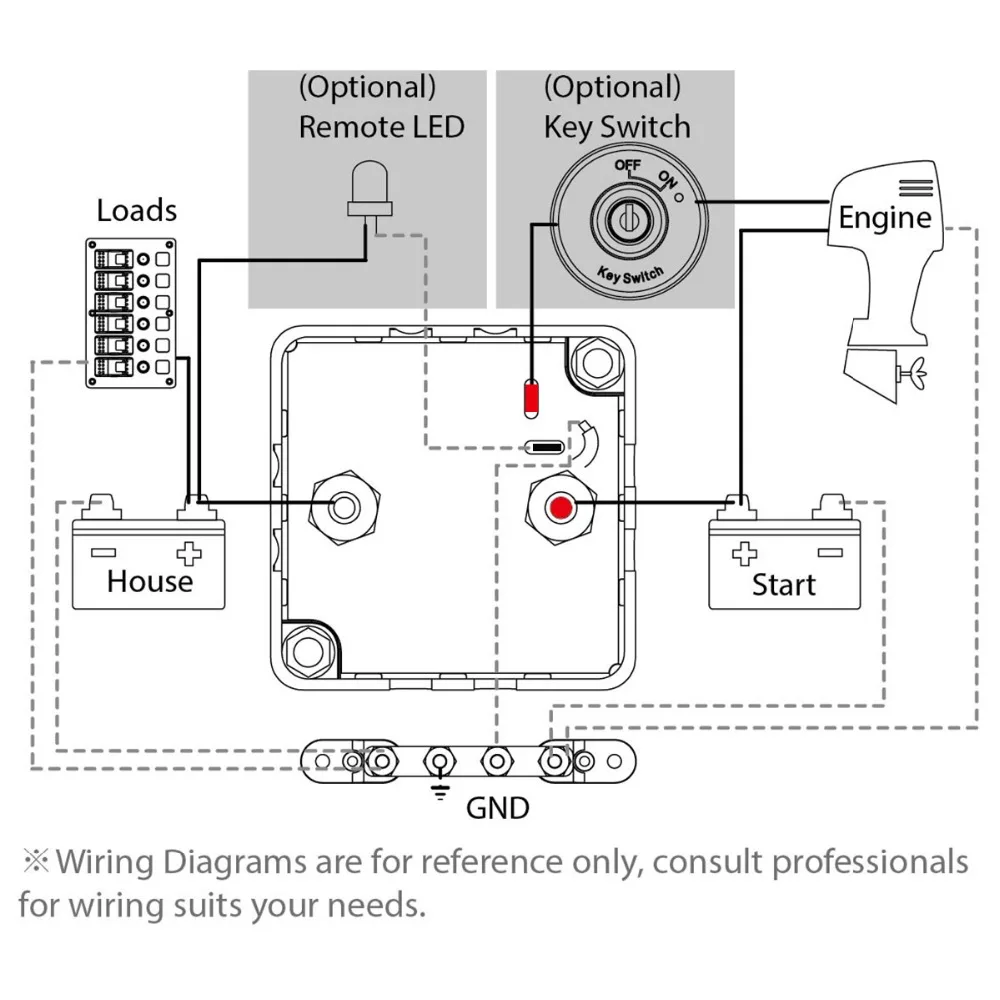

Установка инструкции по уходу за изделием
1. Отсоедините положительный терминал от аккумулятора.
2. Установите VSR на нужную поверхность (поверхностное крепление) или панель (крепление панели)
3. Подключите стартовую батарею к терминалу с красной краской (чувствительный терминал), и подключите аккумулятор дома к другому терминалу на VSR.
4. Подключите черный кабель к заземлению постоянного тока.
5. [удаленный светодиодный] Отрежьте черный светодиодный провод и подключите один конец к отрицательной ножке пульта дистанционного управления светодиодный. Подключите питание 12 В к положительной ноге LEDrsquos; закройте другой конец вырезанной петельной проволоки изоляционной лентой или горшок.
6. [Режим хранения] Отрежьте красный петельный провод и подключите один конец к переключателю запуска двигателя/ключа (ldquoIgnitionrdquo терминал) или к выделенному выключателю. Если переключатель выключен, VSR будет выключен с нулевым энергопотреблением;
Заклейте другой конец вырезанной проволоки с помощью изоляционной ленты или горшки.
Функциональный Особенности:
После того, как двигатель глохнет, левый дом батареи разряжается к верхней левой нагрузке устройства, и VSR отключается, когда напряжение батареи опускается ниже 12,8 В. Стартовый аккумулятор справа не разрядится на устройство. Когда аккумулятор слева не заряжается, он используется. По крайней мере, справа есть маленькая батарея, которая позволяет запускать двигатель.

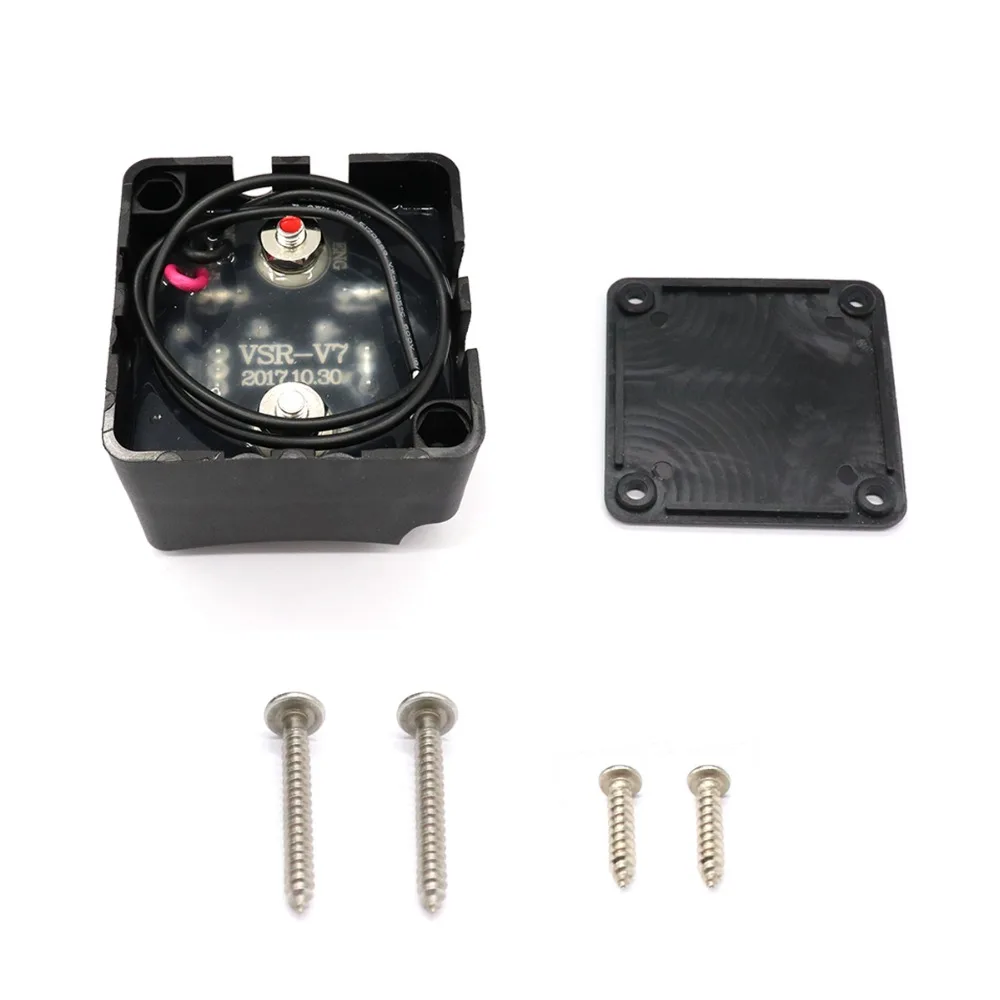

Упаковочный лист:
1 * Напряжение чувствительное реле (VSR)
4 * винты
1 * Руководство пользователя
Характеристики
- Тип товара
- Автомобиль Реле
- Тип материала
- plastic
- Особые характеристики
- Voltage Sensitive Relay
- Ширина Изделия
- 5.8cm
- Вес товара
- 0.23kg
- Длина товара
- 6.8cm
- Диаметр Изделия
- 5.2cm
- Высота Изделия
- 4cm
- Год
- 2019
- Подтверждение внешней проверки
- Европейский сертификат соответствия
- Название Модели
- VSR module
- VSR module
- Switches Relays
