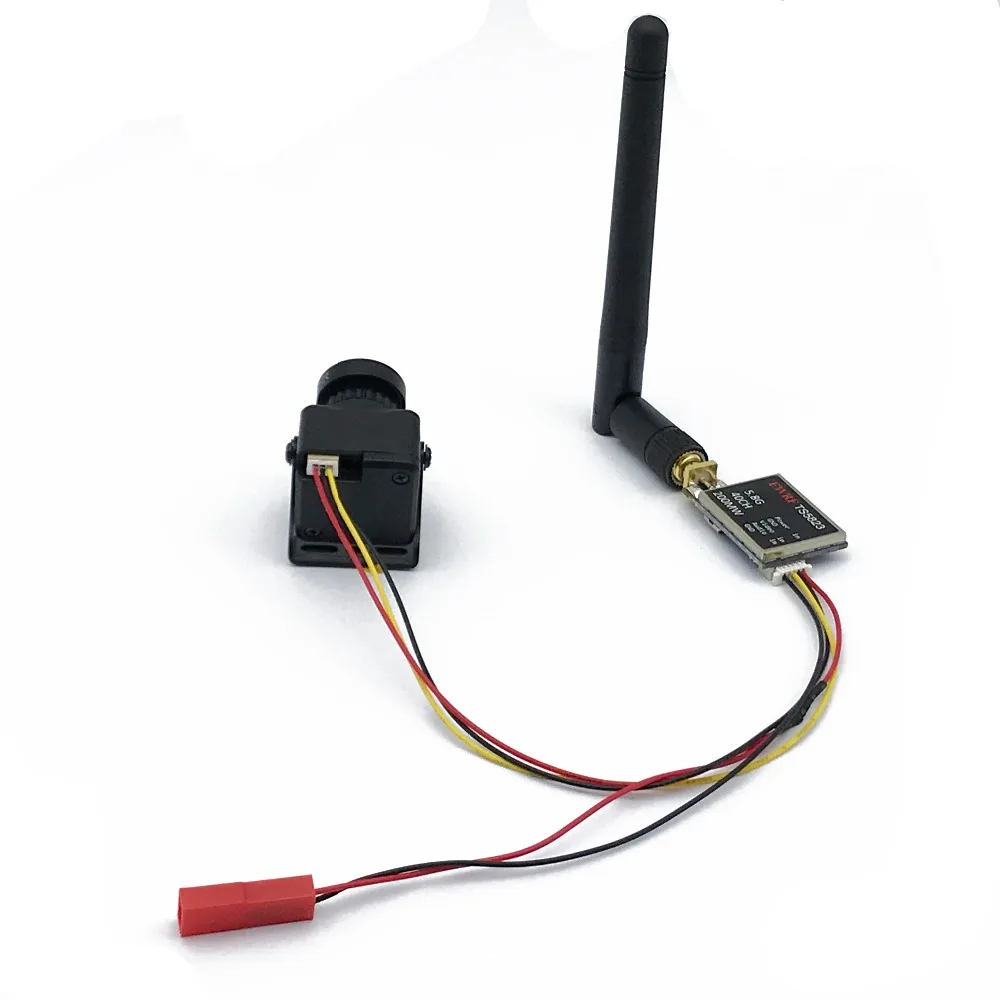

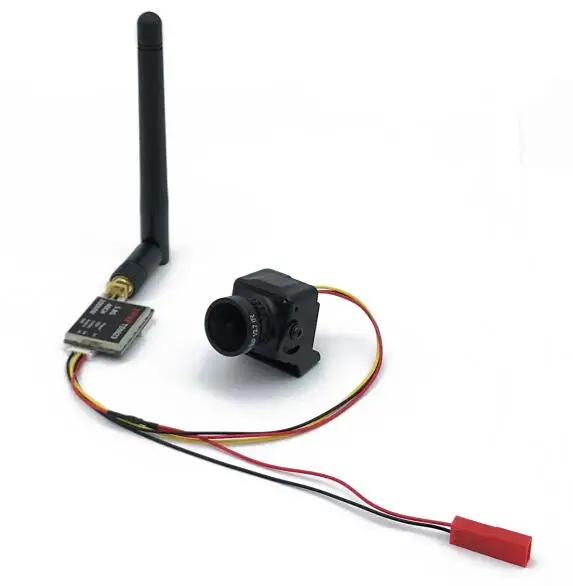

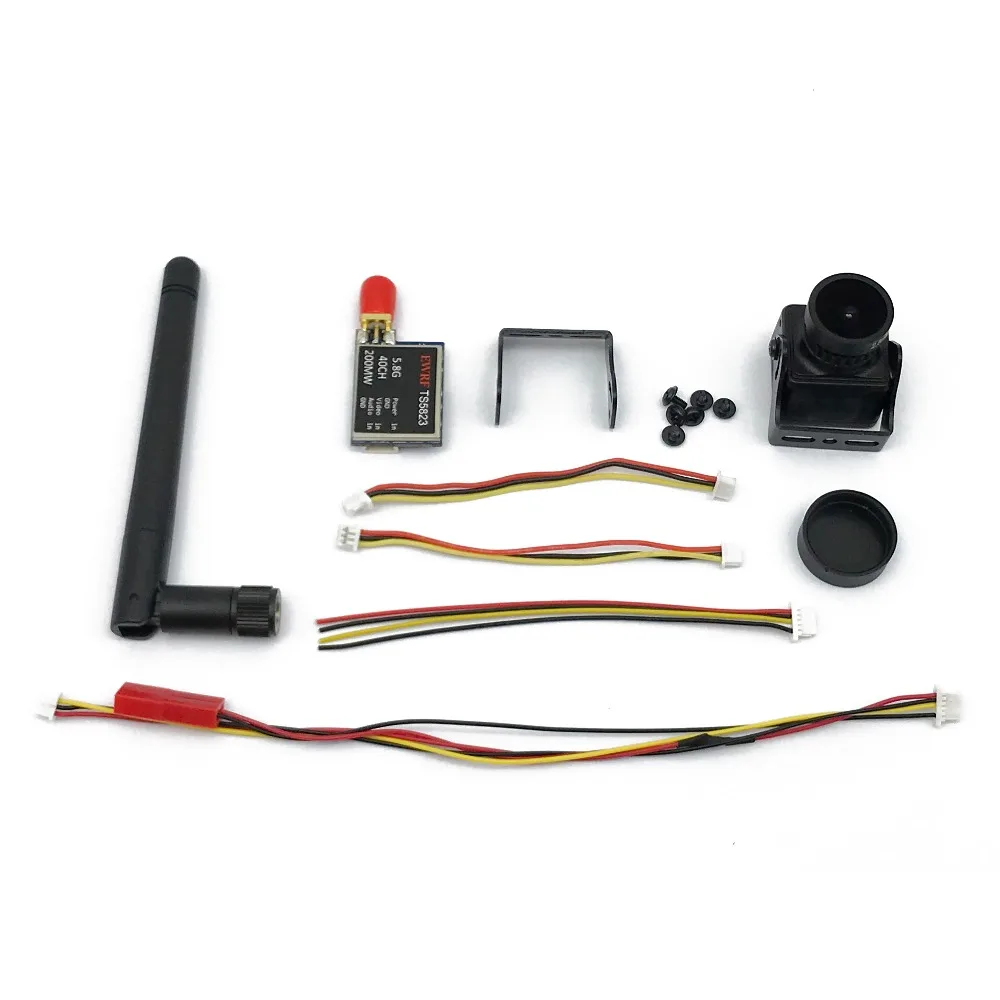

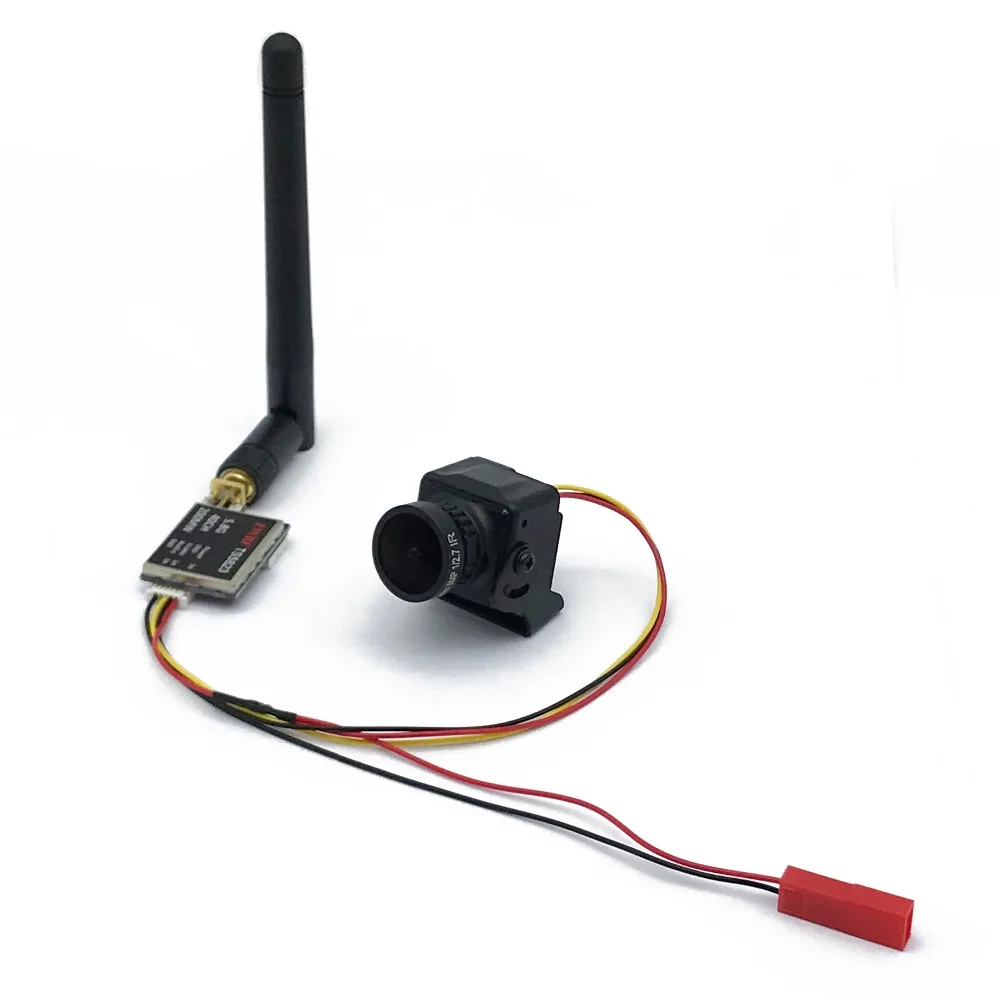

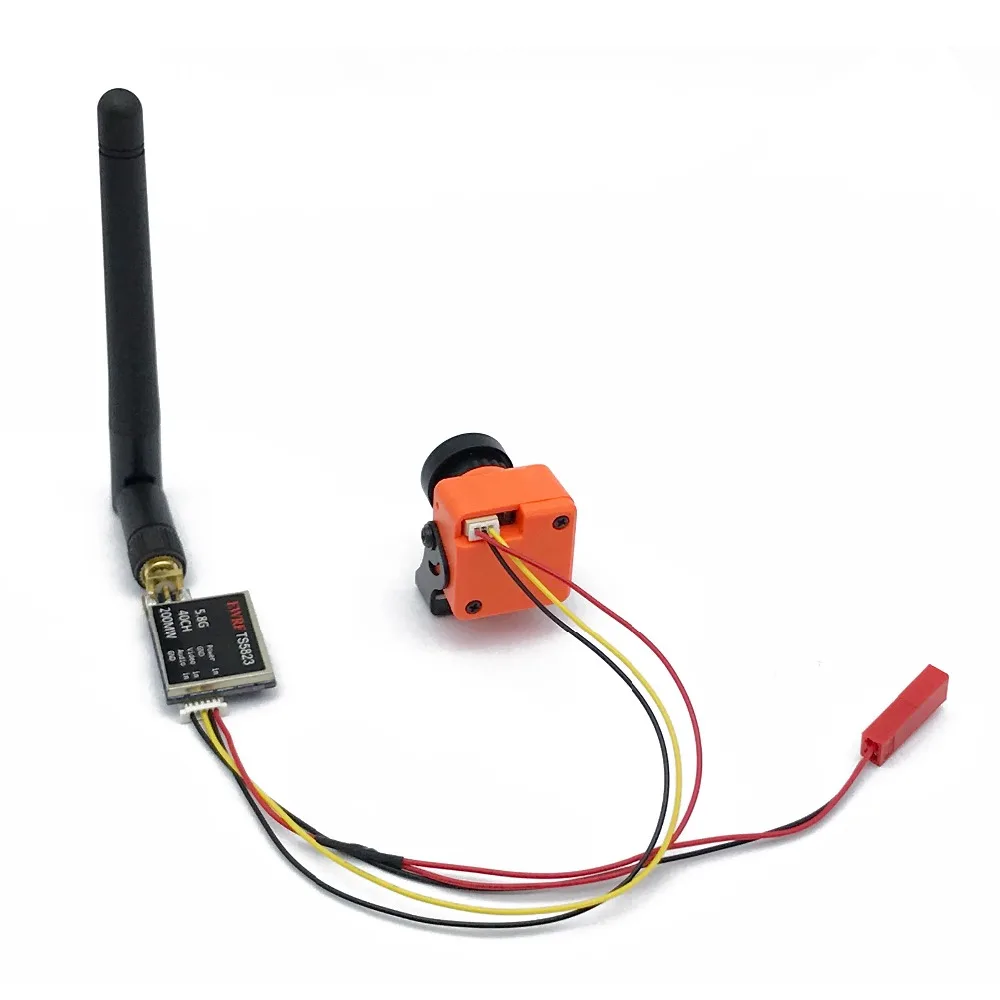

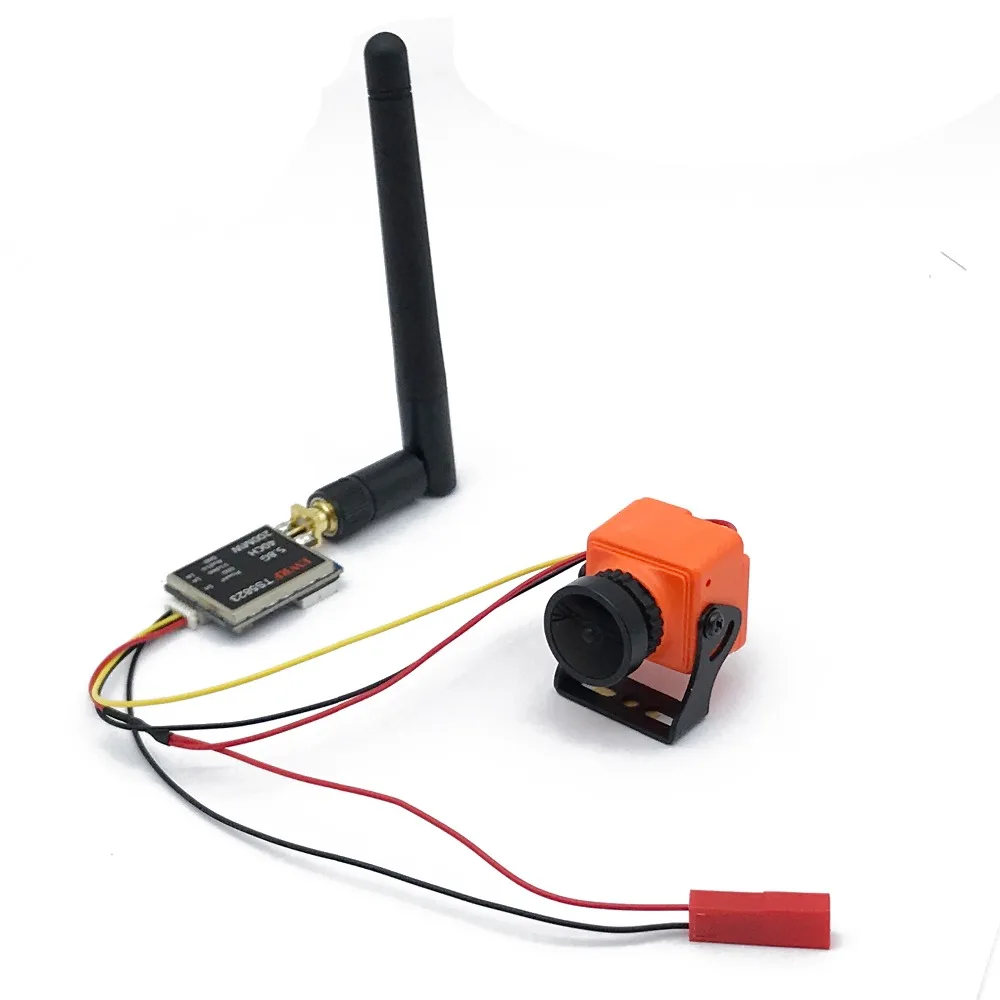

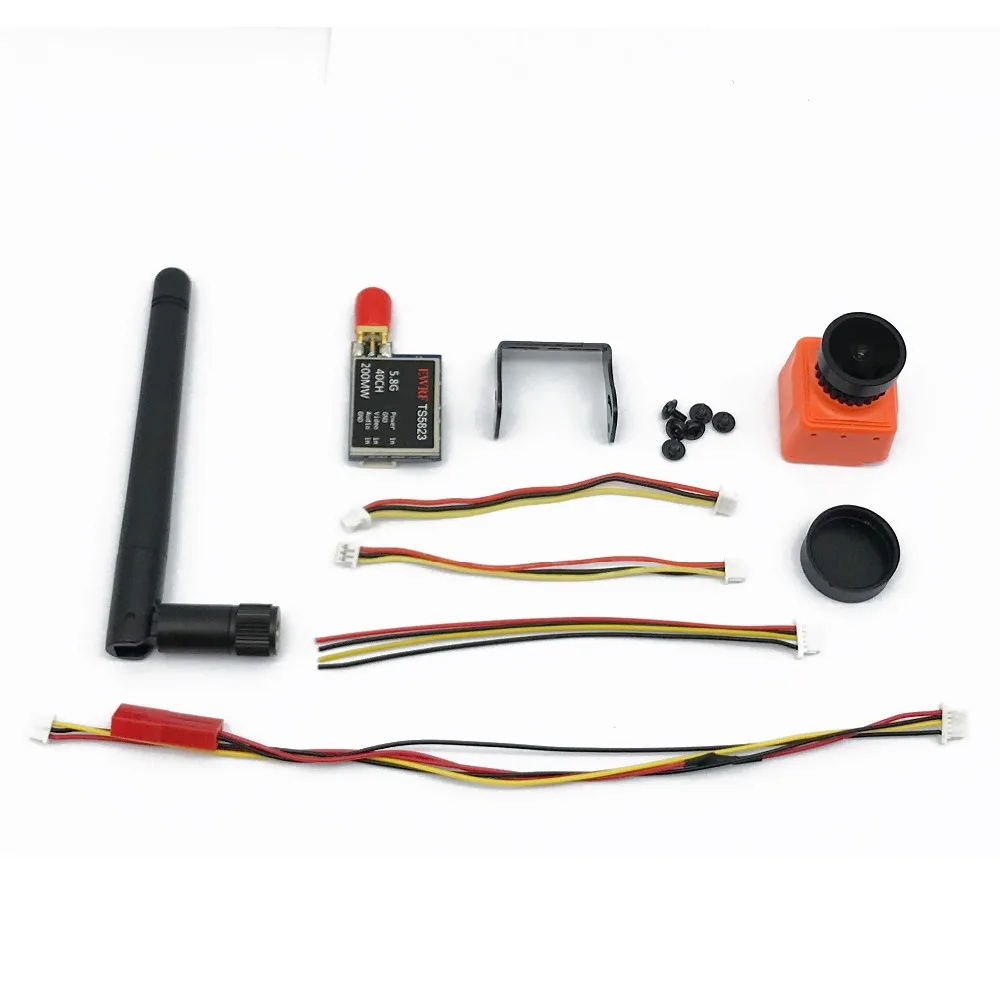

Готов к использованию 5,8G набор FPV видео 200/600 мВт Передатчик TS5823 и Мини CMOS 1200TVL камера с кабелем Набор гоночный Дрон набор FPV

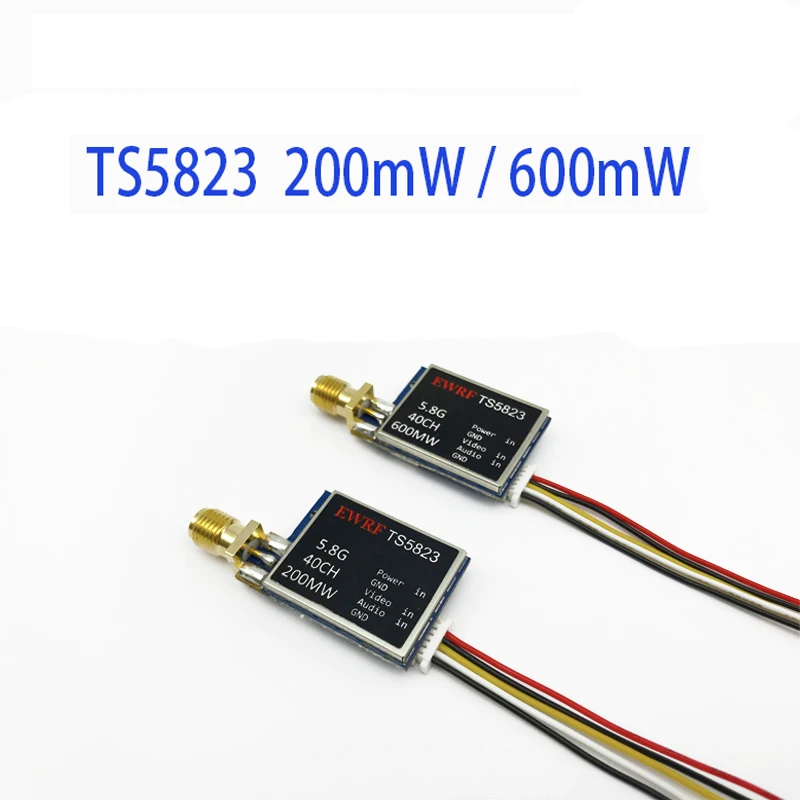

Модель: EWRFTS5823

Частота: 5,8G 40CH

Мощность передачи: 200 МВт/выкл (Pitmode)

Мощность передачи: 600 мВт/выкл (Pitmode)

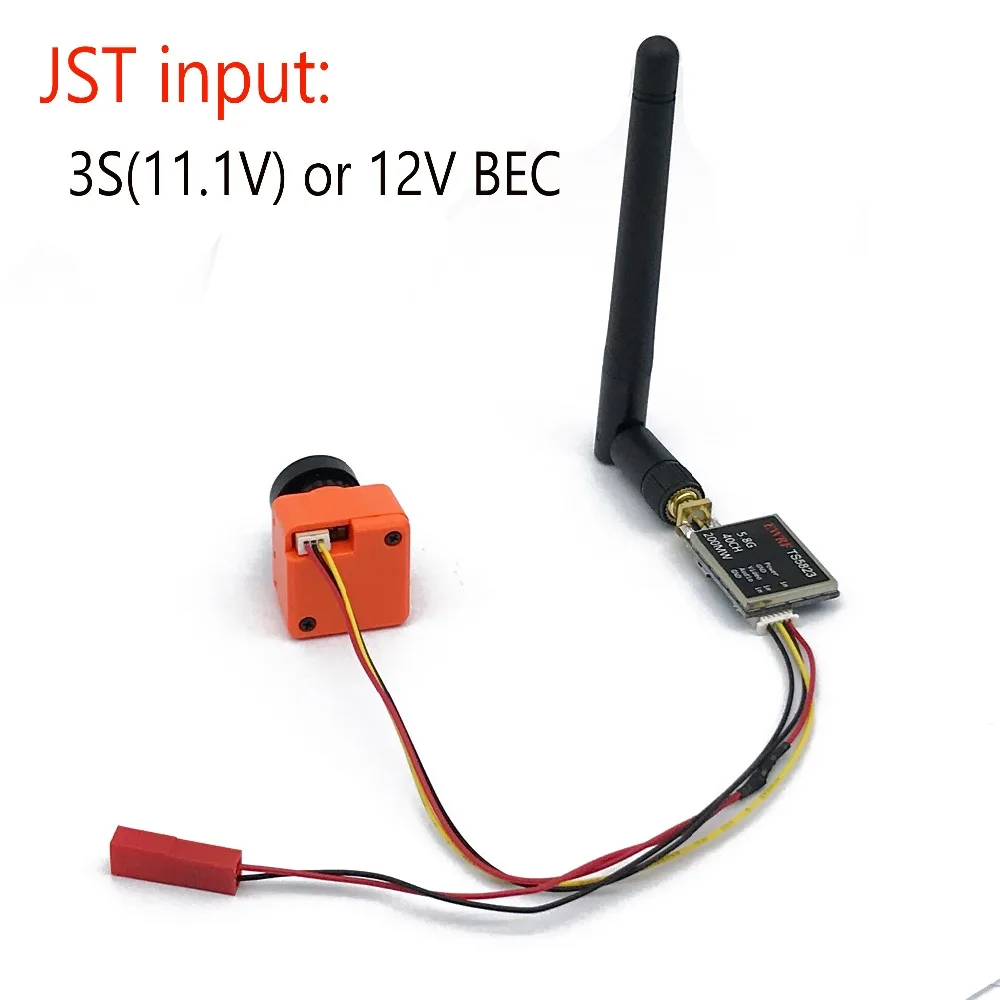

Источник питания: 7-24 В постоянного тока

Вес: 5 г

Размер: 30x20x8 мм

Руководство пользователя

1. Установка

После включения на цифровом дисплее в свою очередь отображаются следующие три параметра: полоса, канал и частота. Нажмите и удерживайте кнопку, которая может быть введена в настройки параметров.

Нажмите и удерживайте кнопку, на цифровом дисплее будет отображаться алфавит для полосы (A-b-C-d-E), нажмите кнопку, чтобы выбрать полосы.

Нажмите и удерживайте кнопку снова, когда цифровой дисплей показывает арабские цифры для канала (1-8), нажмите кнопку, чтобы выбрать каналы.

Наконец, нажмите и удерживайте кнопку, VTX возвращается в нормальное рабочее состояние и полоса, канал, частота будет отображаться в свою очередь на цифровом дисплее.

2.Pitmode рабочее состояние

Нажмите кнопку дважды, чтобы включить/выключить Pitmode.

Нажмите кнопку дважды, красная точка появится в правой нижней части цифрового дисплея, что означает, что VTX выключен. Вместо этого красная точка исчезает в правой нижней части цифрового дисплея, что означает, что VTX включен.

Pitmode передает небольшое количество мощности, а расстояние передачи составляет около 2-3 метров.

Частота(МГц)

Примечание:1. Убедитесь, что достаточно места для воздушного потока при установке модуля на Дрон

2. Пожалуйста, установите антенну перед включением питания для более длительного срока службы.
