Однофазный двухпроводной RS485 MODBUS протокол ЖК-дисплей с подсветкой 220 В/230 В 50 Гц/60 Гц din-рейку ваттметр счетчик энергии Ватт метр

Описание

Применение

1. DDM35SR/SD является din-рейкой однофазный двухпроводной активный электронный счетчик энергии. Он принимает много передовых технологий исследований и разработок, таких как микроэлектронные-методы, специализированные крупномасштабные IC (интегральная схема), цифровой выборки и технологии обработки.

2. Технические характеристики полностью соответствуют международным стандартам МЭК 62053-21 для однофазного СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ класса 1. Он может непосредственно и точно измерять нагрузку активного энергопотребления в однофазных сетях переменного тока номинальной частоты 50 Гц или 60 Гц.

3. Он имеет функции с отличной длительной надежностью, небольшой объем, вес на светильник, идеальный внешний вид, простота установки и т. д.

4. Этот счетчик уже получил патентный сертификат от китайского управления интеллектуальной собственности в настоящее время. Сертификат патента нет. 2012 3 0473770.X, любой патентный сертификат другой страны находится в оценке.

Функция и спецификация

1. Доступен как 35 мм DIN стандартный рейку, установленный, в соответствии со стандартом s DIN EN 50022.

2. Ширина одного полюса (модуль 18 мм), соответствует стандартам DIN43880.

3. Стандартная конфигурация 5 + 1 Подсветка ЖК-дисплея (99999,9 кВт-ч).

4. RS485 (протокол связи MODBUS-RTU) функция удаленного считывания счетчика.

5. Дисплей и чтение: электричество, ток, напряжение, частота, коэффициент мощности (DDM35SD).

6. стандартная конфигурация импульсный выход пассивный (полярность), может выбрать дистанционный импульсный выход пассивный (неполярность). и контакт со всеми видами AMR системы удобно, соответствует стандартам IEC 62053-31 и DIN 43864.

7. Двухцветный светодиодный источник питания (зеленый) и сигнал энергетического импульса (красный).

8. Автоматическое определение направления потока тока нагрузки. И инструкции на светодиодный (при отображении

Помощь 1 на ЖК-дисплее, это означает обратный поток тока нагрузки).

9. Одиночное измерение направления однофазный двухпроводный активный расход энергии. Это не имеет ничего общего с направлением потока тока нагрузки. Соответствует стандарту МЭК 62053-21.

10. Прямое соединение типа S.

11. Удлинительные клеммы для защиты от использования.

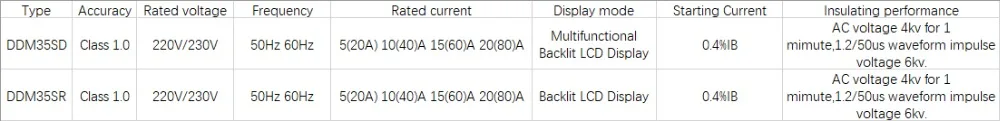

Основные технические параметры

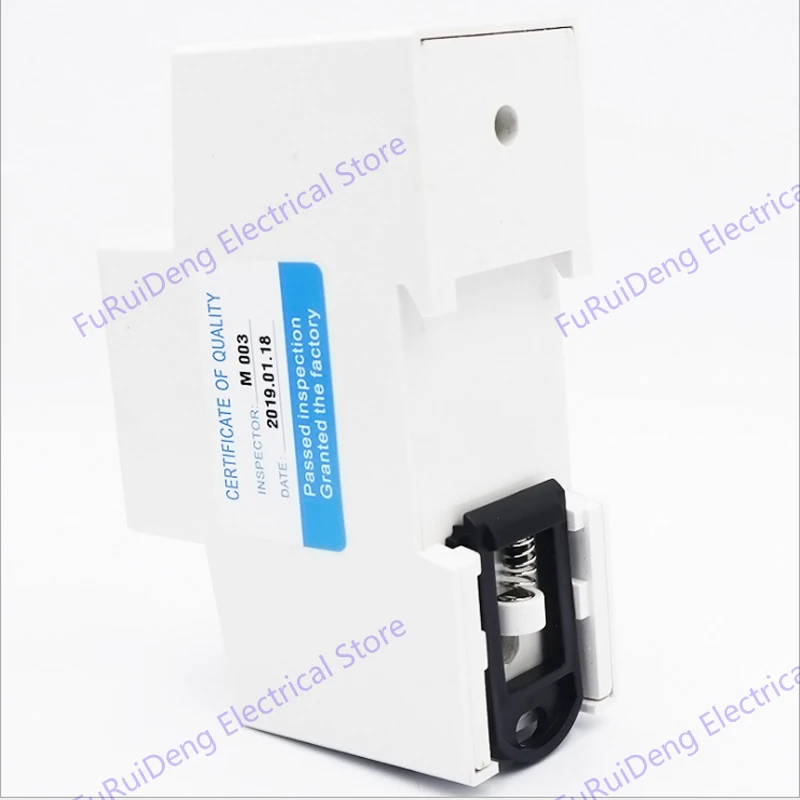

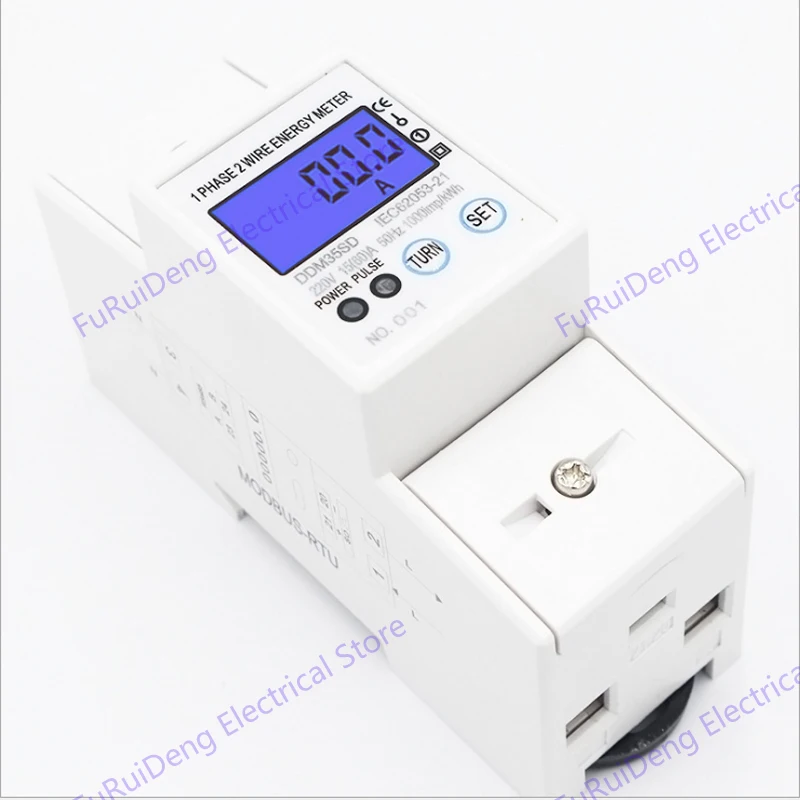

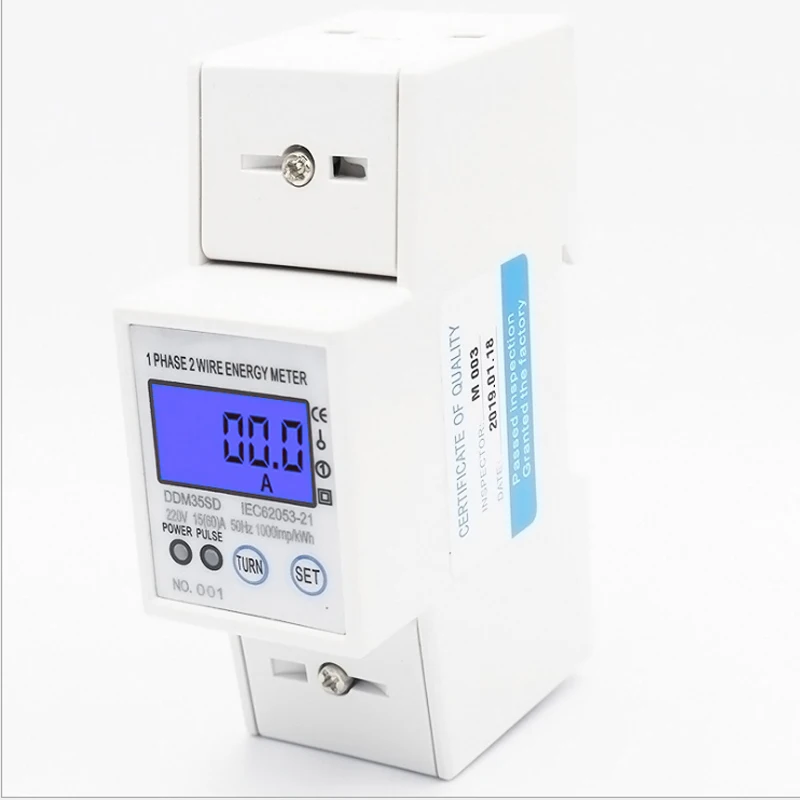

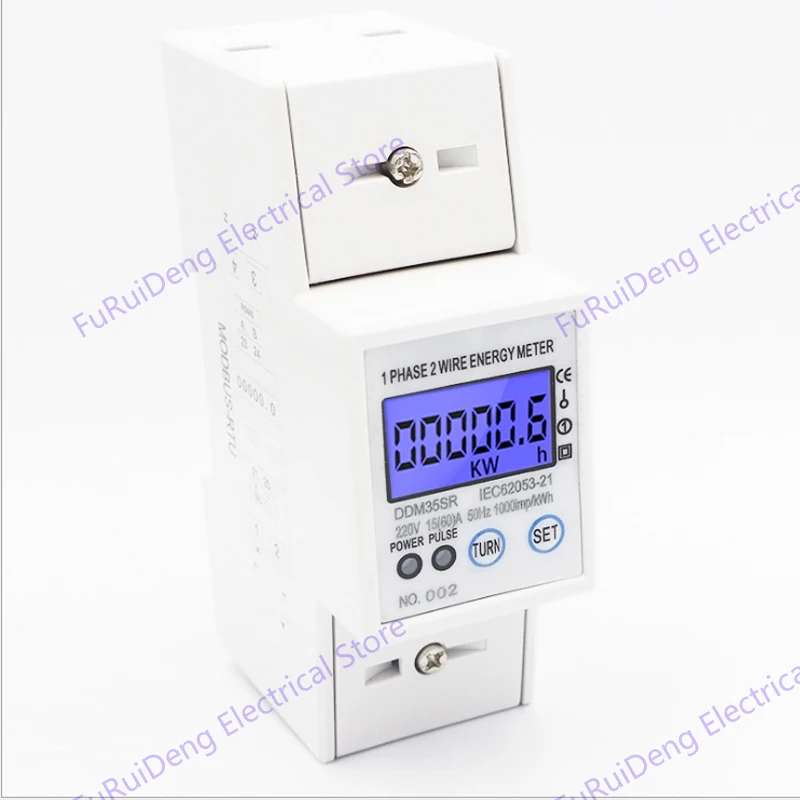

Фотографии продукта

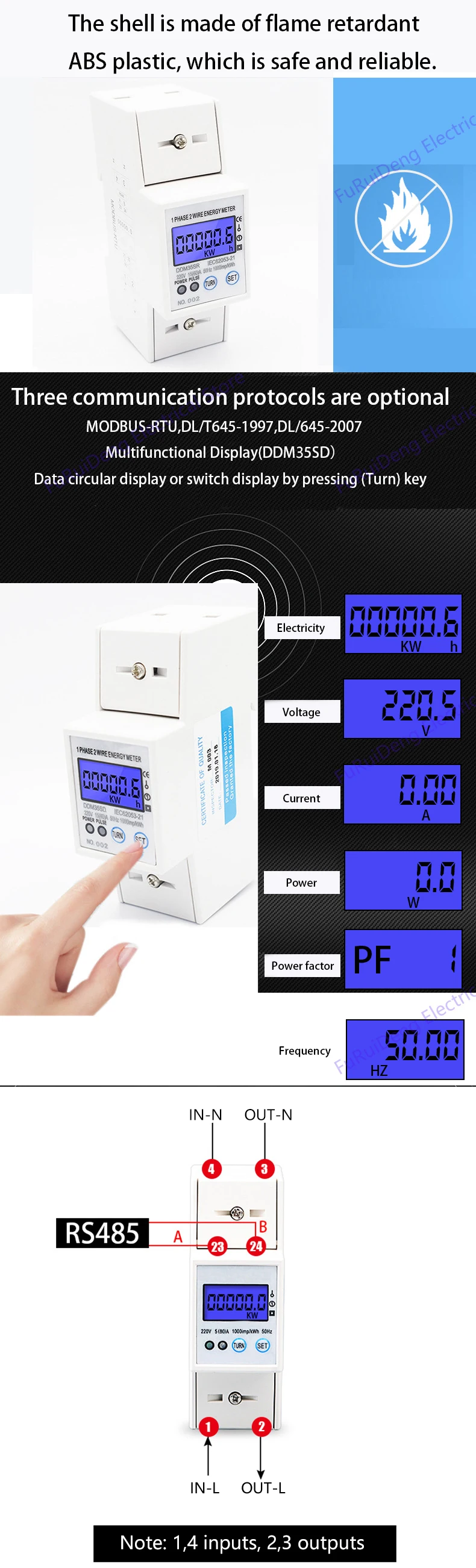

ЖК-дисплей Дисплей

Четвёртый экран держит отображение

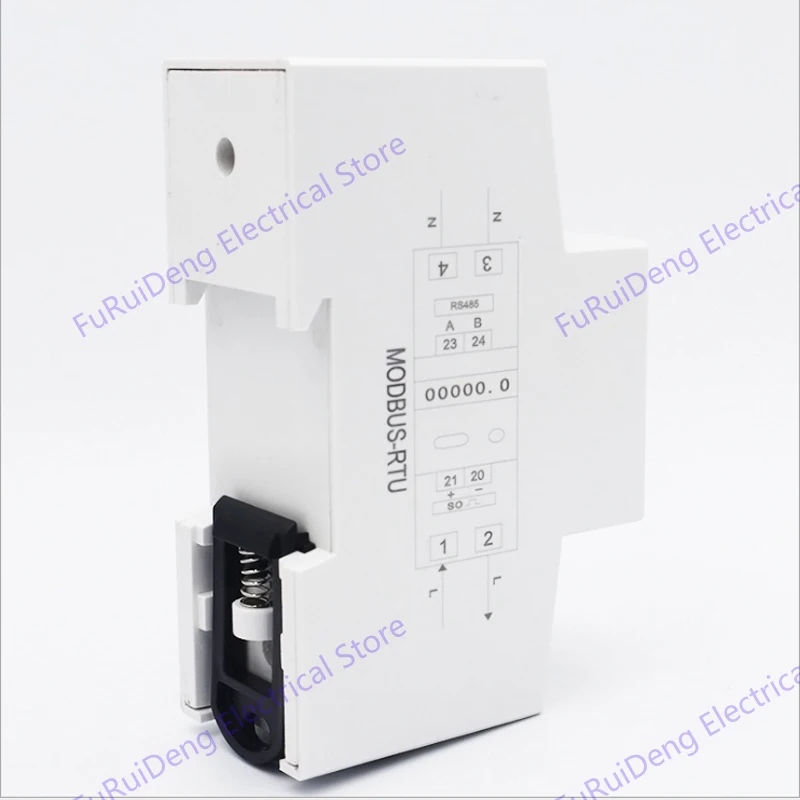

Импульсный выход и выход RS485

Однофазный двухпроводной счетчик энергии на din-рейке также имеет импульсный выход независимо от внутренней цепи. Порт 21 метра соединен с положительным полюсом, а порт 20-с отрицательным полюсом. Порт 23 является положительным полюсом RS485, а порт 24 является отрицательным полюсом RS485. Цепь требует напряжения 5 ~ 27 В постоянного тока и максимального тока 27 мА постоянного тока.

RS485 устройство считывания счетчика связи (протокол связи) и адрес регистрации

Измеритель может удаленно записывать данные, такие как электрическая энергия в измерителе через интерфейс RS485 и перезаписывать данные электрической энергии в измерителе на близком расстоянии с портативным компьютером через свой инфракрасный Коммуникационный интерфак. Формат кодирования, четность (четность) и режим передачи данных (восемь бит данных, один стоп-бит) соответствуют стандартным требованиям MODBUS-RTU. Скорость передачи данных может быть 1200bps, 2400bps, 4800bps или 9600bps (по умолчанию). Если нет специального требования, счетчик устанавливается в соответствии со скоростью передачи данных по умолчанию 9600bps. Адрес счетчика и скорость передачи данных могут быть изменены программным обеспечением, которое мы предоставляем.

MODBUS-RTU Описание протокола связи:

1 Формат данных:

Адрес + код функции + данные + код проверки CRC

2 регистр Тип

В измерителе используются два типа регистров, независимо от них.

Первый тип-это регистр данных, только для чтения, для чтения используется Код команды 0x04.

Второй тип-это регистр параметров, который читается и записывается, считывается с помощью командного кода 0x03 и устанавливается с помощью командного кода 0x10.

3 формата данных

Данные поплавкового типа: данные, Считываемые с счетчика, соответствуют IEEE-754 стандартному номеру с плавающей точкой, и формат данных представляет собой 32-битный 4-байтовых одинарной точности с плавающей точкой формат данных.

4 регистр данных прайс-лист

5 параметр регистра прайс-лист

6 Пример

(1) считывание первого типа (регистр данных)

Прочитайте Напряжение:

Передавать данные (шестигранный): 01 04 00 00 00 02 71 сертификатом от сертификационной

Описание данных:

Возврат: 01 04 04 43 6B 58 0E 25 D8

Описание данных:

(2) чтение Операции второго типа (Регистр параметров)

Считывать счетчик по адресу:

Передавать данные (шестигранный): 01 03 00 08 00 02 45 C9

Описание данных:

Возврат: 01 03 04 40 00 00 00 EF F3

Описание данных:

(3) Запись регистра второго типа (Регистр параметров)

Изменить метр по адресу:

Передавать данные (шестигранный): 01 10 00 08 00 02 04 40 00 00 00 E7 C9 (изменение может иметь разный метраж, адрес, чтобы 02)

Описание данных:

Возврат: 01 10 00 08 00 02 C0 0A

Показывает, что настройка выполнена успешно.

Изменить скорость связи:

Передача данных (HEX): 01 10 00 00 00 02 04 44 96 00 00 07 73 (изменить скорость передачи данных на: 1200bps)

Описание данных:

Возвращать данные: 01 10 00 00 00 02 41 C8

Показывает, что настройка выполнена успешно.

1,10 Устранение неполадок

Аварийные условия проверки

Общие проблемы и решения для сети RS-485

RS-485 Связь расстояние

Как RS-422, RS-485 имеет максимальное расстояние передачи данных в размере приблизительно 1219 метров, а максимальная скорость передачи данных до 10 МБ/с.. Длина сбалансированной витой пары обратно пропорциональна скорости передачи. Можно использовать самую длинную указанную длину кабеля только при скорости передачи ниже 100 КБ/с. Максимальная скорость передачи возможна только на очень коротких дистанциях. Как правило, максимальная скорость передачи данных по 100 того, что наши производственные мощности включают в витая пара кабель предназначен только 1 МБ/с..

RS-485 топологии сети

Сетевая топология RS-485, как правило, принимает тип шины, совпадающий с терминалами, и не поддерживает кольцевые или Звездные сети. Предпочтительно использовать шину для соединения различных узлов в серии, и длина ведущей линии от шины до каждого узла должна быть максимально короткой, так что отраженный сигнал в ведущей линии имеет Наименьшее воздействие на сигнал шины. Таким образом, в качестве шины должен быть предоставлен один непрерывный сигнальный путь.

RS-485 терминал Согласующий резистор

RS-485 требуется два соединительных резистора, сопротивление которых равно характерному импедансу кабеля передачи. В большинстве случаев концевое соединение совпадает между 100Ω и 120Ω. Для расстояния передачи ниже 300 м не требуются резисторы, соответствующие клеммам. Клеммные резисторы подключены к обоим концам шины передачи.

Полярность RS-485 кабель

RS-485 использует два провода для передачи. Два провода отличаются и маркированы A и B соответственно.

Линия A является той, которая имеет более высокое напряжение в холостом состоянии.

RS-485 кабель

RS-485 могут использовать кабели связи международного и китайского стандарта. Международный стандарт кабеля: диаметр провода больше, чем AWG18. Китайский стандарт RVVP1 × 2 × 0,5 мм м².

Изоляция и защита от помех линий связи RS-485

Щит экранированной витой пары должен быть подключен к клеммам щита каждого устройства RS-485.

Щит может быть заземлен только в одной точке.
