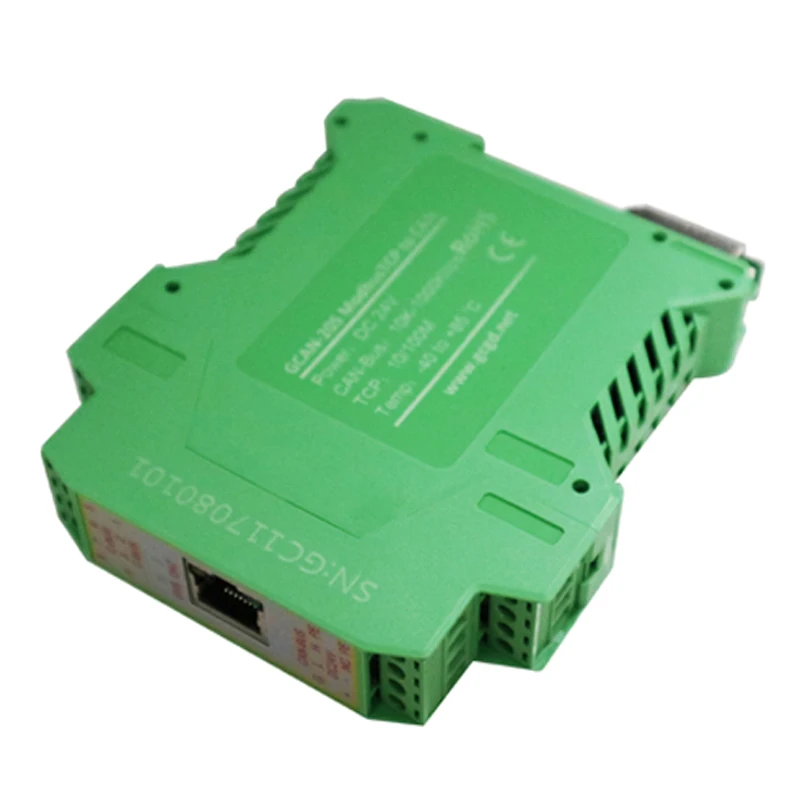

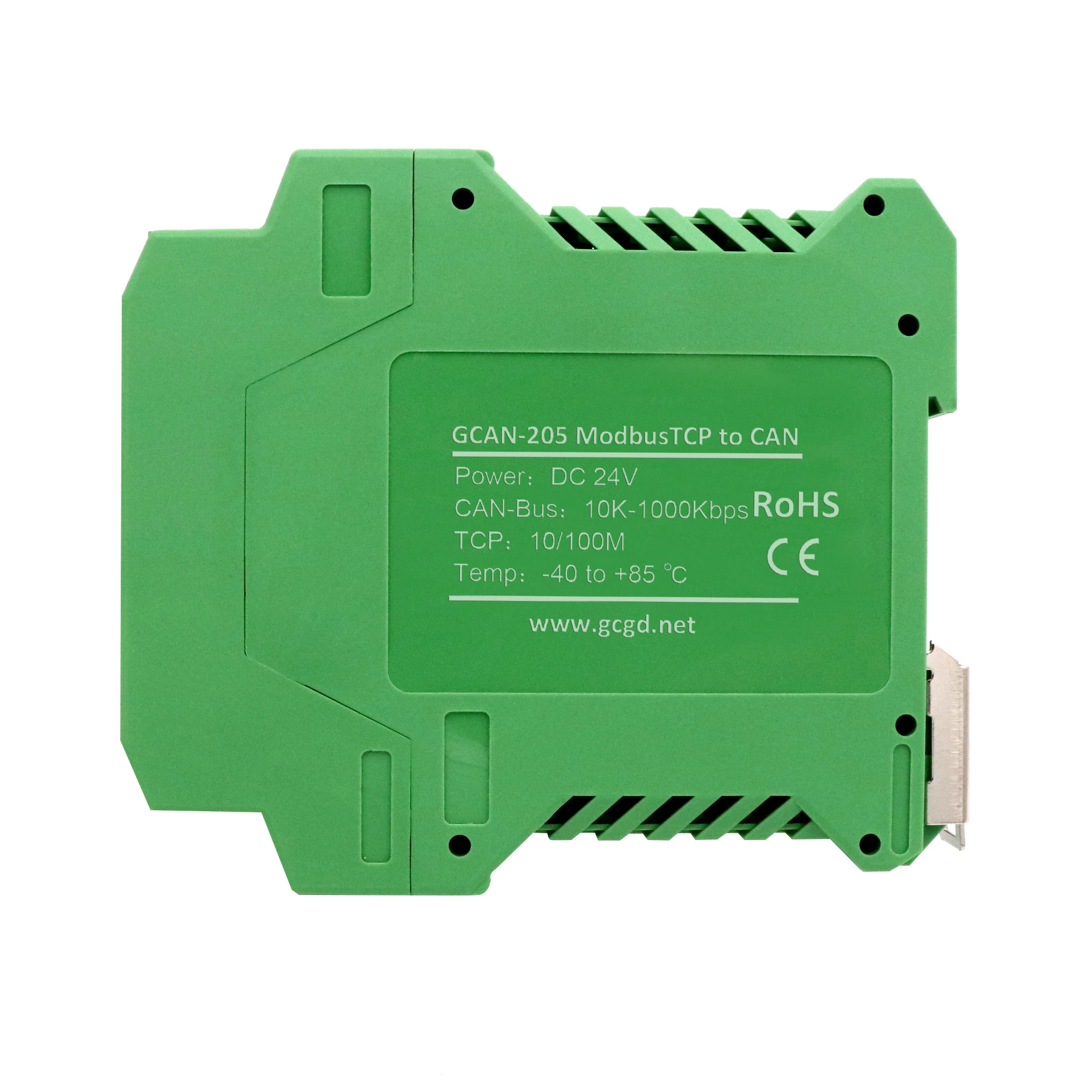

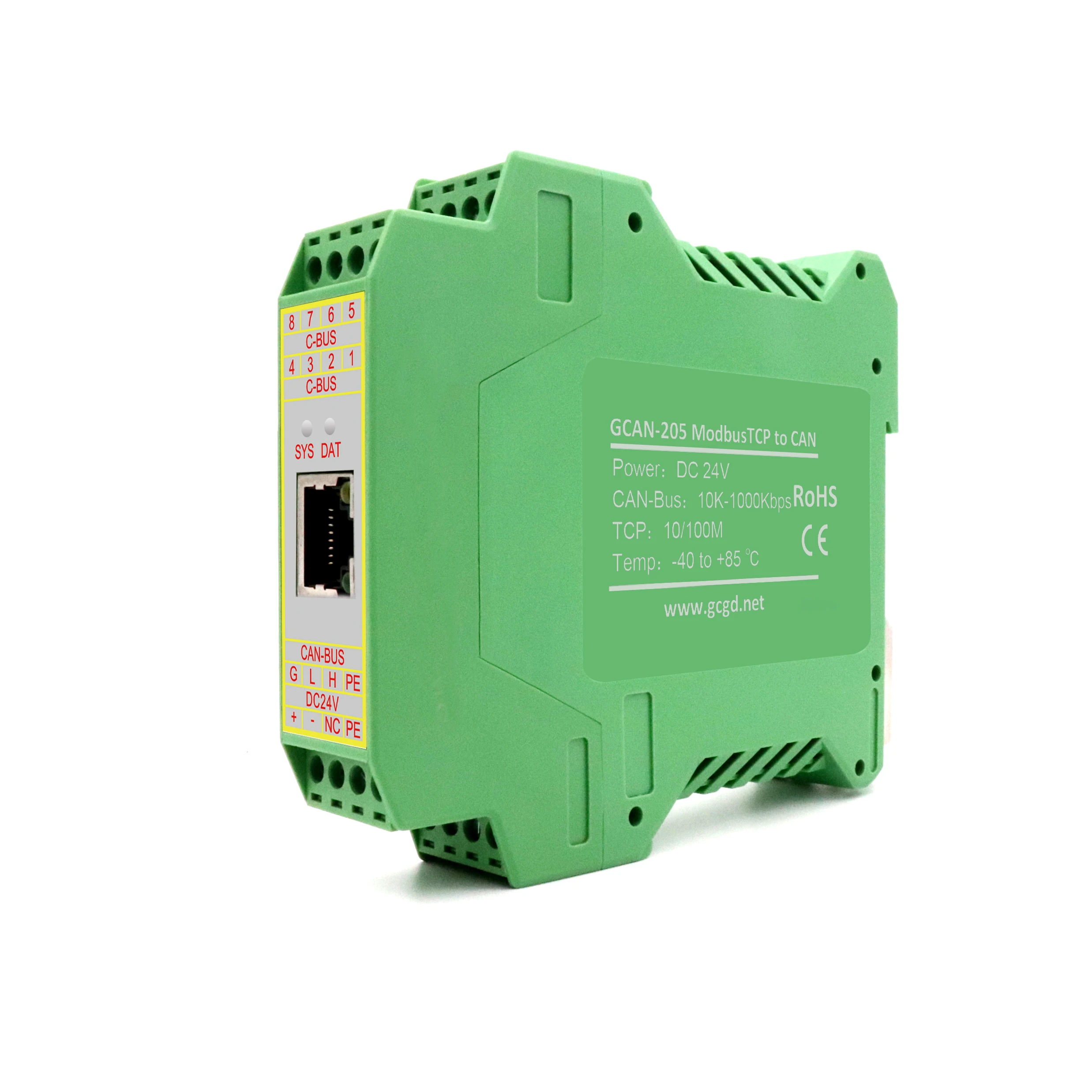

CAN шина для Ethernet/Modbus модуль тср шлюз GCAN-205

Описание

Введение

GCAN-205 модуль Ethernet к CAN-Bus конвертер поддерживает протокол Modbus TCP. В него встроен контрольный таймер и интегрированная изоляция.

Может Особенности

Интегрируйте один канал CAN-Bus, открытый клеммный блок

Поддержка CAN2.0A и CAN2.0B, соответствует ISO/DIS11898

Поддержка скорости передачи данных: 5 кбит/с ~ 1 мбит/с

Электрическая изоляция, уровень изоляции: DC 3000 в

Ethernet Особенности

Восстановление сетевого подключения автоматически после отключения, может установить TCP-соединение.

Поддержка протокола, включая Ethernet, ARP, IP, ICMP, UDP, DHCP, DNS, TCP

Совместимость режима работы сокета (сервер TCP, клиент TCP, UDP и т. Д.), программное обеспечение для передачи данных в соответствии со стандартными правилами сокета

Поддержка вторичного развития, мы можем предоставить VB рутину или вы можете найти другую базовую рутину программирования о Ethernet онлайн

Аппаратные средства Особенности

Высокая скорость 32 бит на сульфаминовую кислоту процессор

Встроенный сторожевой таймер

Внешнее напряжение (DC + 24 V, 40 ma)

Уровень защищенности электростатического разряда (ESD): контактная разрядка ±2кв, воздушная разрядка ±15кв

Рабочая температура:-40,00 ℃ ~ 85,00 ℃

Рабочая влажность: 5% ~ 95%, без конденсации

Размеры: 115 мм (д) * 100 мм (ш) * 22 мм (в)

Поддержка изготовления на заказ и товары без торговой марки

Конфигурация

Ниже приведены сведения о параметрах конфигурации при получении/передаче данных.

COB-ID: исходное положение регистра Modbus соответствует идентификатору кадра CAN

Формат кадра: установите формат кадра (стандартный/расширенный)

Тип оправы: установите тип оправы (данные/RTR)

Адрес Modbus: идентификатор кадра может соответствовать первоначальной позиции регистра Modbus

Длина: можно рамку длины данных, максимальное значение 8

COB-ID: исходное положение регистра Modbus соответствует идентификатору кадра CAN

Формат кадра: установите формат кадра (стандартный/расширенный)

Тип оправы: установите тип оправы (данные/RTR)

Адрес Modbus: идентификатор кадра может соответствовать первоначальной позиции регистра Modbus

Длина: можно рамку длины данных, максимальное значение 8

Упаковочный лист

GCAN-205

Сетевой кабель * 1

Dupont провод * 4

Отвертка * 1

Сопротивление * 2

CD-плеер
