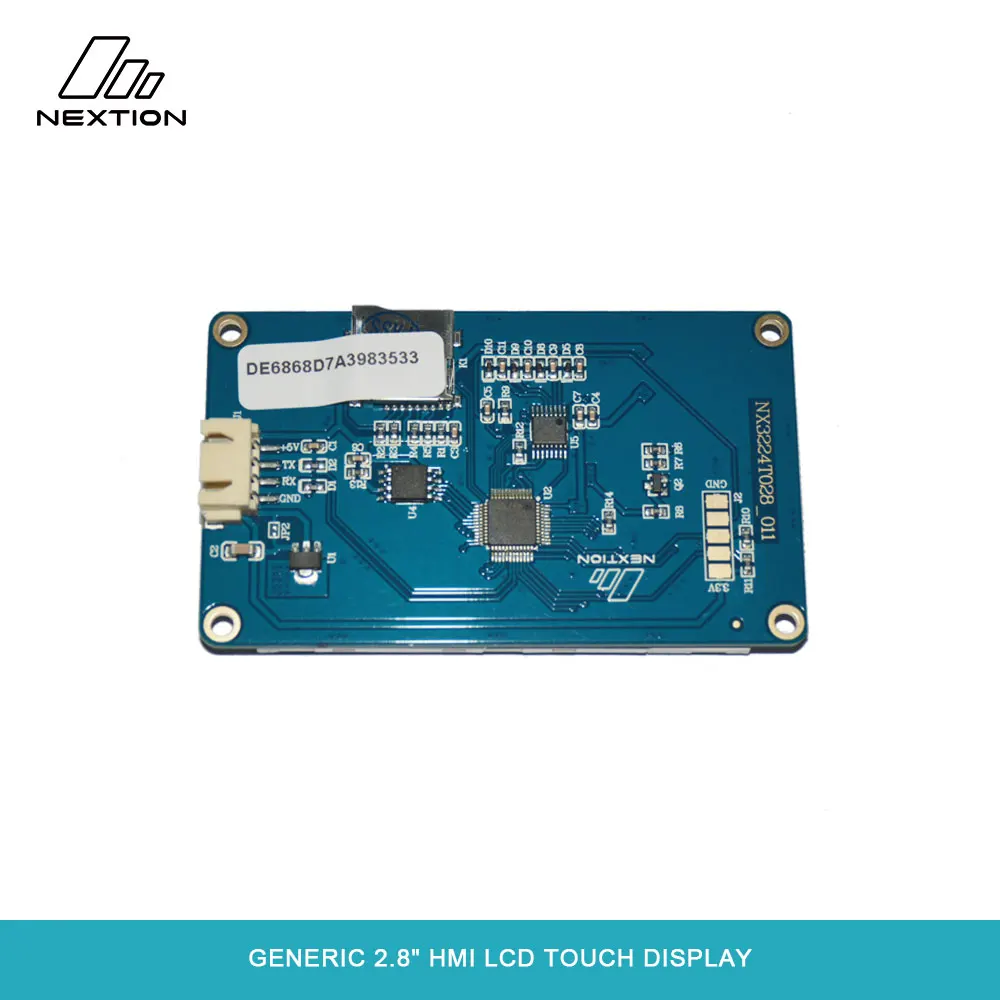

Nextion N X3224T028-2,8 ''HMI умный сенсорный дисплей tft lcd модуль 4-проводной резистивный сенсорный экран Панель для Arduino разработчик

Описание продукта:

NEXTION Это интерфейс человек-машина (HMI) решение, сочетающее с сенсорным экраном TFT с встроенный процессор и память, разрабатываемый бесплатно и загружаемыйNEXTIONРедактор программного обеспечения. С помощьюNEXTIONПрограммное обеспечение, вы можете быстро разработать графический интерфейс HMI с помощью компонентов drag-and-drop (графика, текст, кнопка, слайдер и т. д.) и инструкции на основе текста ASCII для кодирования того, как компоненты работают на стороне дисплея. Всего с 2 проводами (RX, TX),NEXTION Дисплей быстро подключается к MCU через 5 V ttl серийный, чтобы предоставить уведомления о событий, которые MCU может работать, и использует простые инструкции на основе текста ASCII, чтобы MCU мог легко предоставить информацию о ходе работы и обновлении состояния обратно к вашему потребителю HMI.

NX3224T028 представляет собой 2,8 "TFT HMI Модуль Сенсорного экрана,NEXTIONОсновные серии.

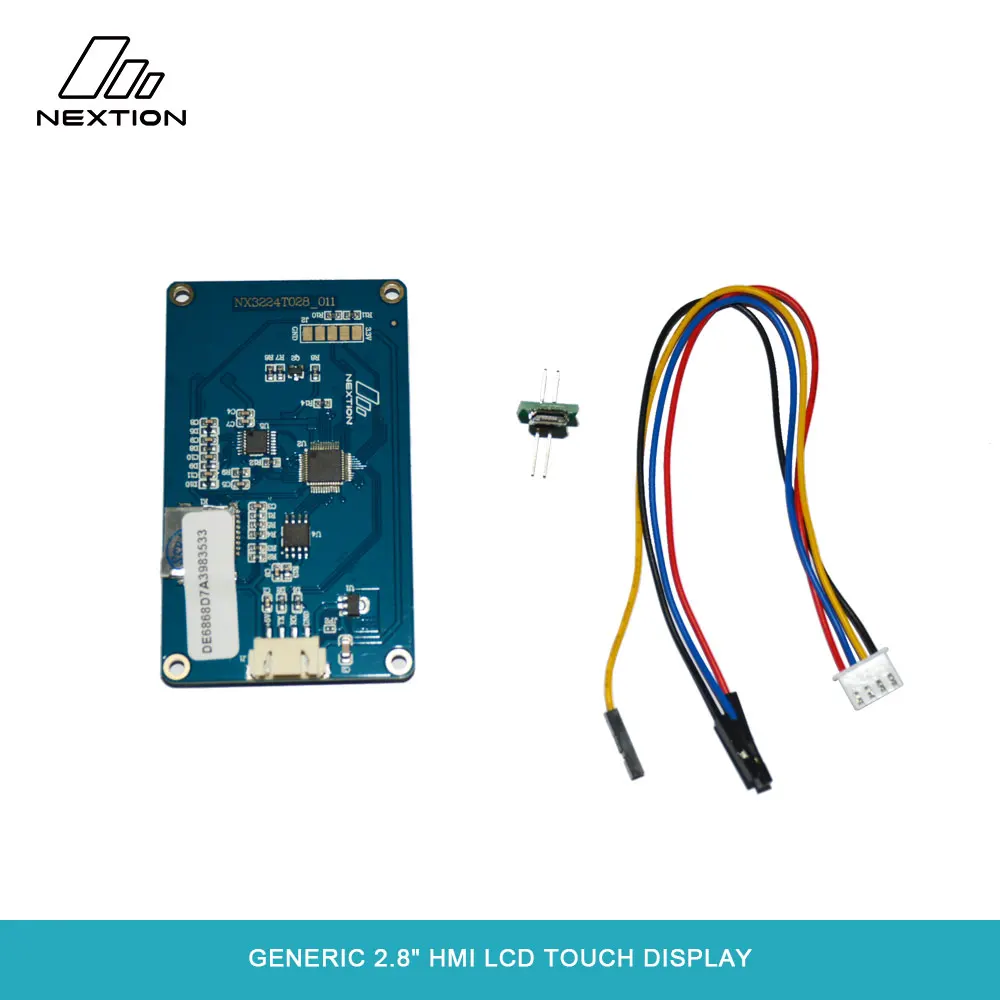

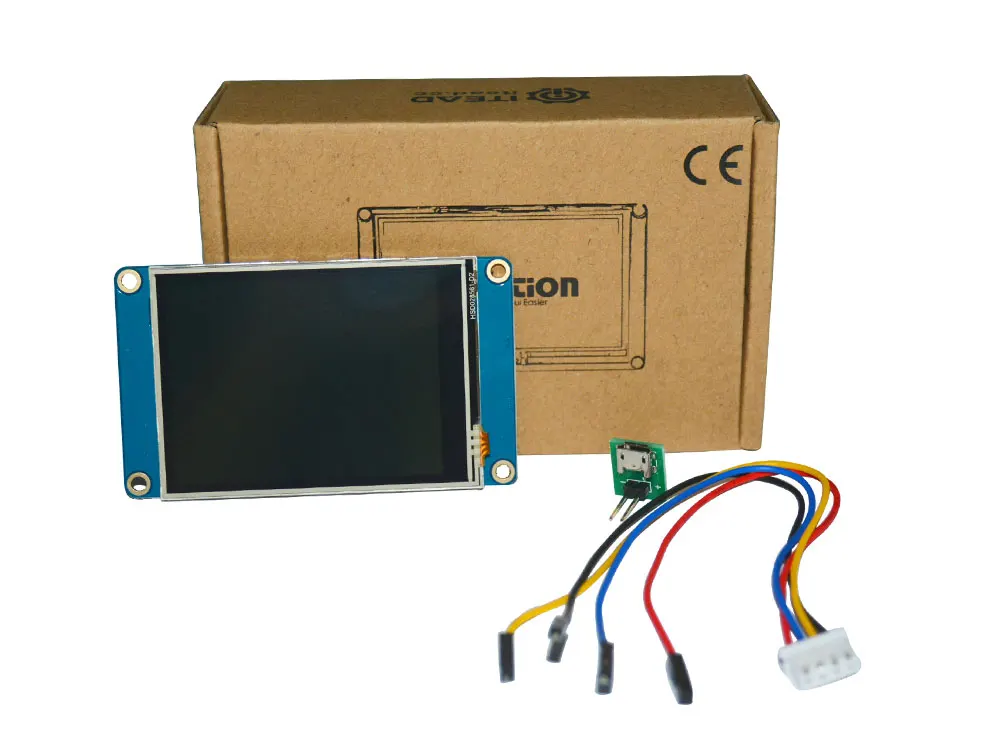

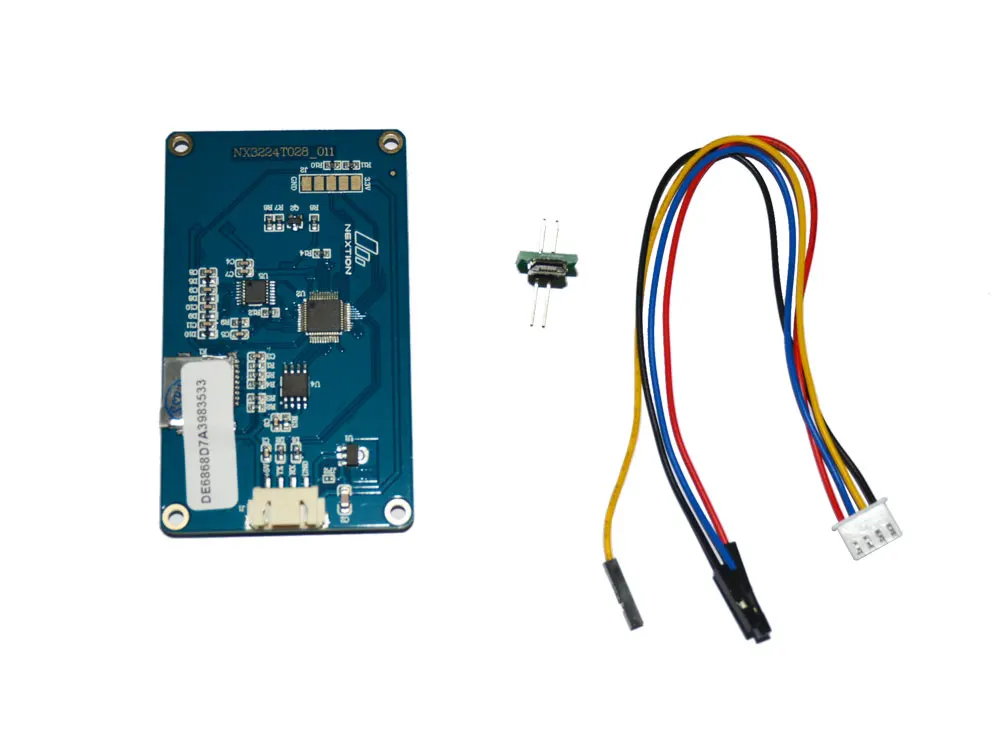

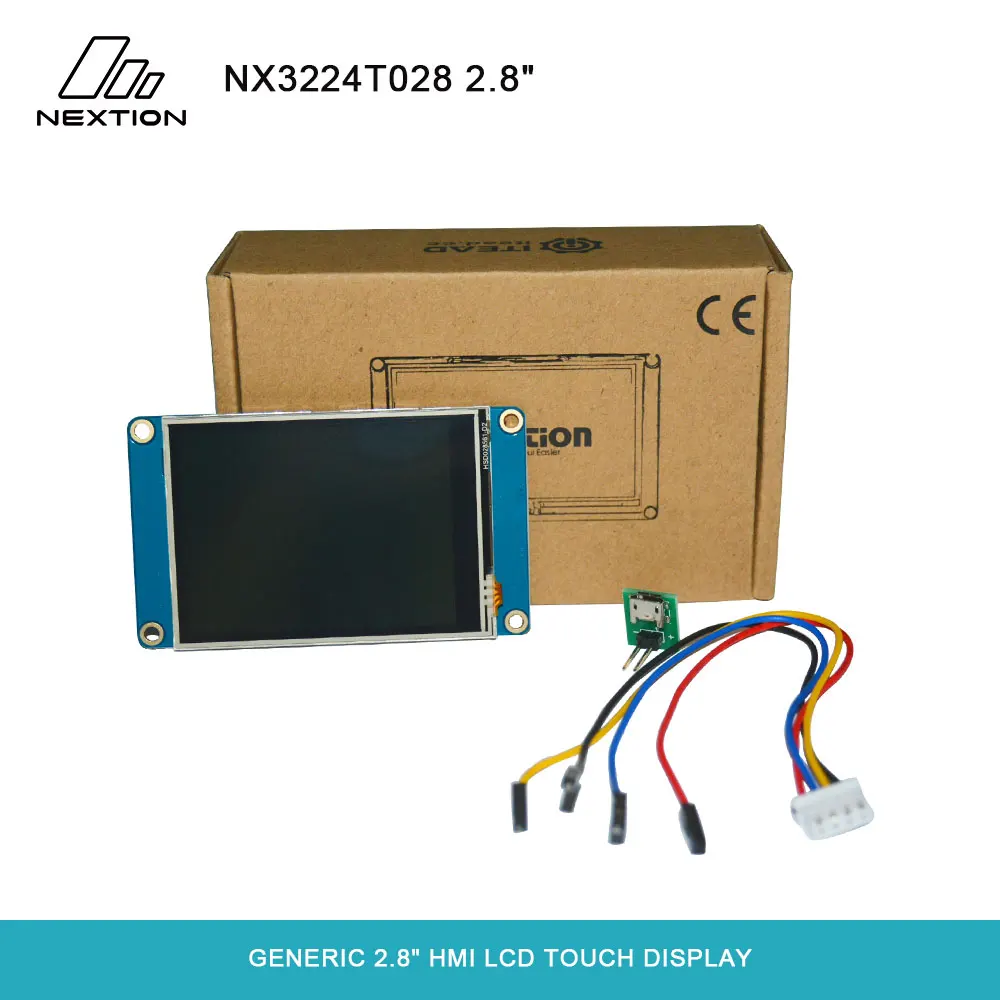

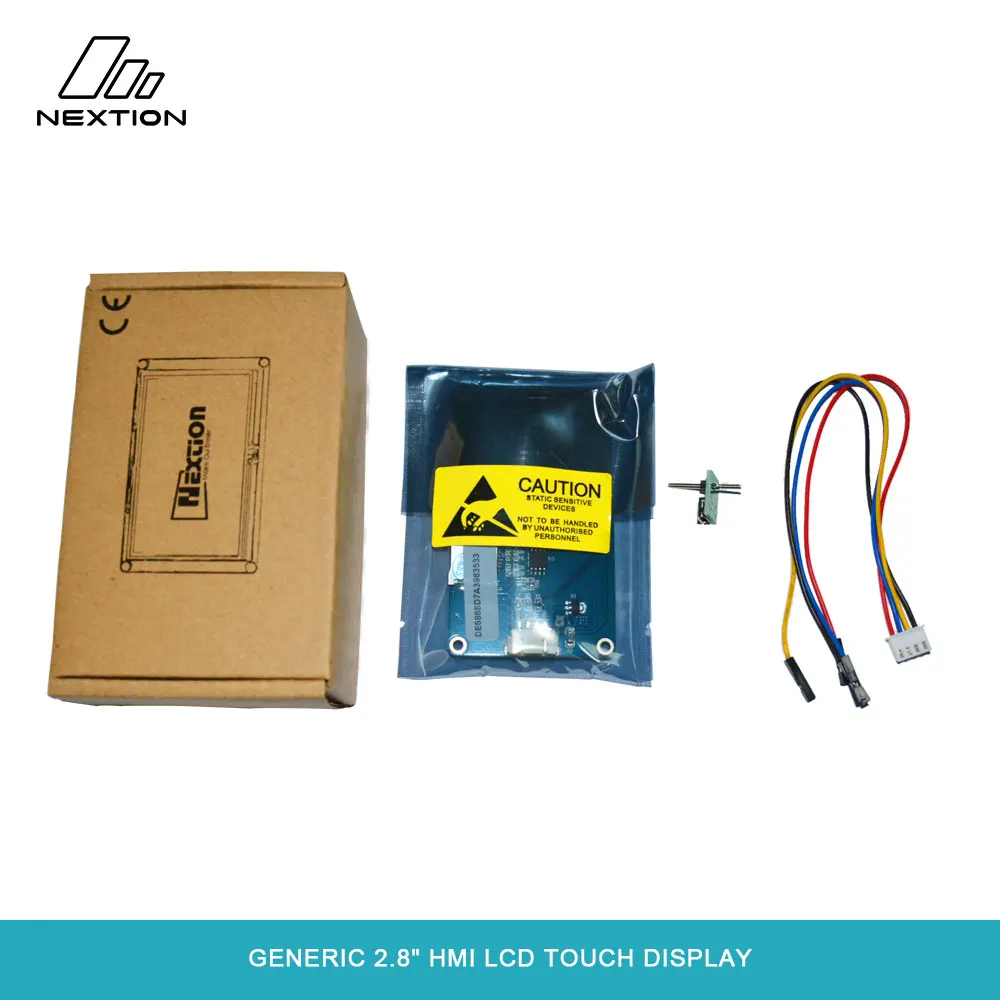

Посылка включает в себя:

1×nx4024t028 2,8 "TFT ЖК-модуль сенсорного экрана

1×xh2. 54 4 P провода * 1

1 × испытательная плата источника питания * 1

Nextion NX3224T028-2,8 ''HMI умный сенсорный дисплей tft lcd модуль 4-проводной резистивный сенсорный экран Панель для Arduino разработчик

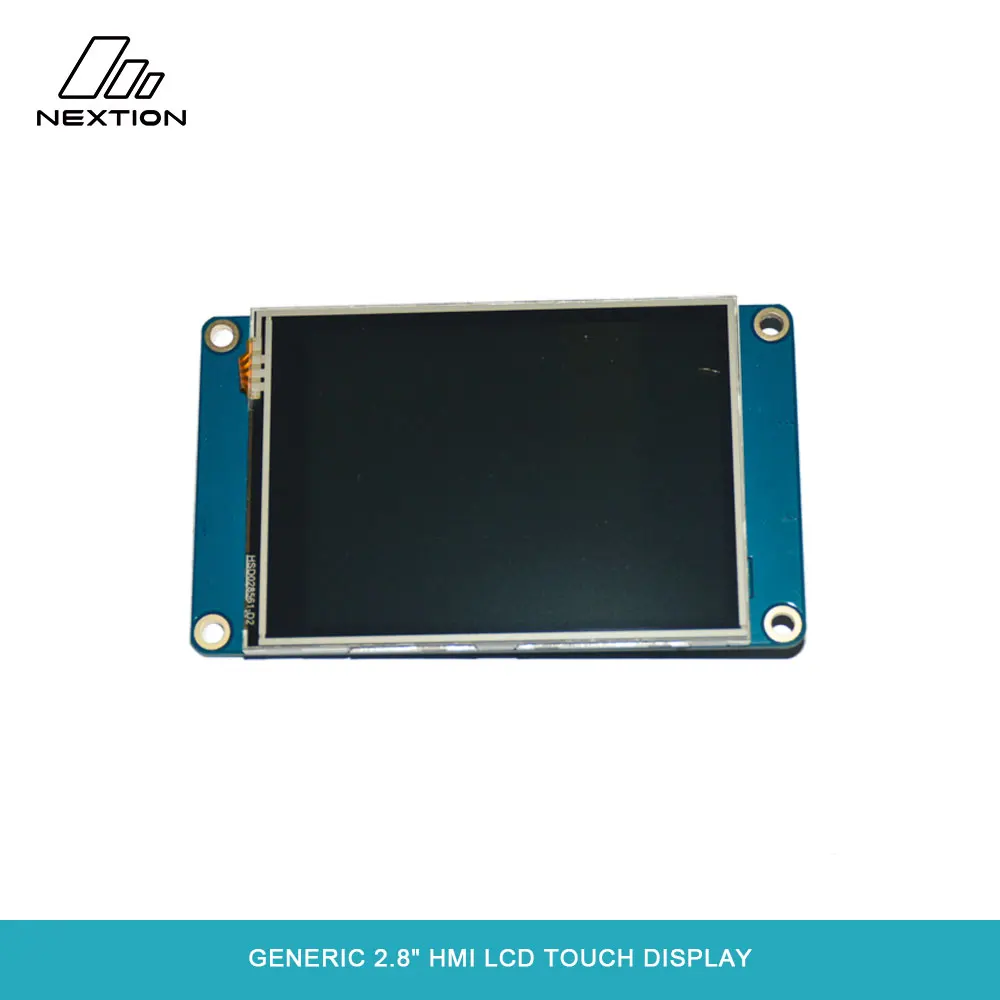

2,8 "TFT экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель

320x240 Разрешение

RGB 65 K true to lifeЦвета

Легкая 4Контакты(+ 5 В, TX, RX, GND) интерфейс для любого последовательного хоста ttl

Совместим с Arduino, Raspberry Pi A +, B + и Raspberry Pi 2

Флэш-память 4 м для кода и данных приложения пользователя

Регулируемая яркость: 0 ~ 180 нит, 1% интервал регулировки яркости

Встроенная карта micro-SD для обновления прошивки

Размер модуля: 85 мм (L) × 49. 8 мм (W) × 5. 8 мм (H) (см. Более подробную информацию из соответствующего документа, как показано ниже)

Визуальная площадь: 57,6 мм (L) × 43. 2 мм (W)

5V90mA Потребляемая мощность

CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве, отвечающих требованиям

Плата Nextion TFT использует только один последовательный порт для связи. Это позволяет потребителям избежать хлопот проводки. Мы обратили внимание на то, что большинство инженеров тратят много времени на разработку приложений, но получают неудовлетворительные результаты. В качестве решения этой ситуации, Nextion editor имеет массовые компоненты, такие как кнопка, текст, progression bar, слайдер, панель инструментов и т. д., чтобы обогатить дизайн интерфейса. Кроме того, функция drag-and-drop гарантирует, что пользователи тратят меньше времени на программирование, что уменьшит 99% рабочих нагрузки на разработку. С помощью этого WYSIWYG editor, проектирование GUI является частью торта.

Легко адаптировать Nextion family HMI к существующим проектам. Пользователи просто должны предоставить его UART.

NX2432T028 является мощным 2,8 ''HMI, который является частью семьи Nextion. Характеристики включают в себя 2,8 "TFT 320x240 резистивный сенсорный экран дисплей, 4 M Flash, 2 K байт ram, 65 k цветов.

Примечание:ЕстьМаленький источник питания тестовая плата и провод для вас, чтобы проверить, достаточно ли электричества или нет. Пожалуйста, смотрите изображение ниже о том, как использовать его.
