Описание

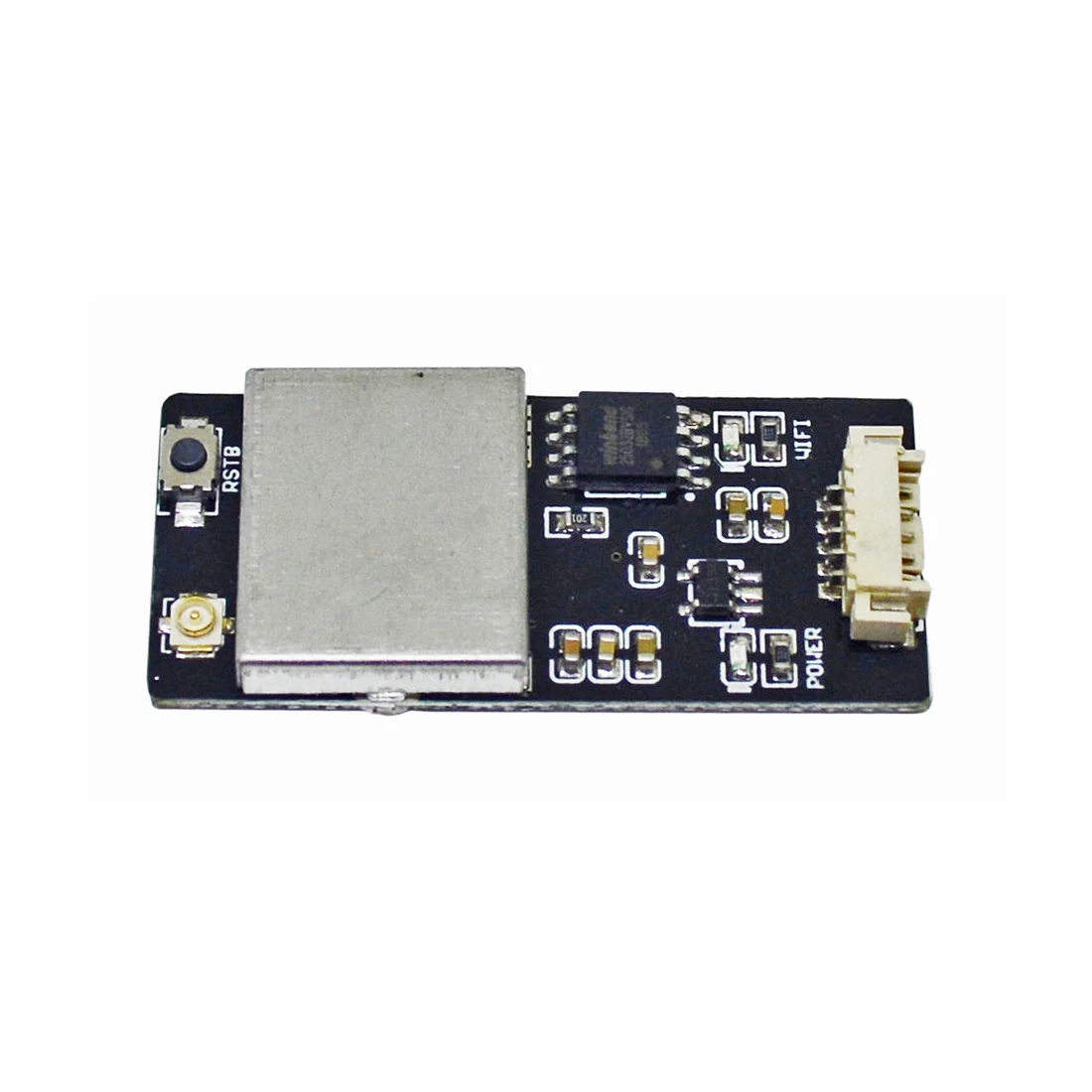

2,4G беспроводной Wifi радио телеметрический модуль с антенной для нового MAVLink2 для Pixhawk/APM MiniAPM Контроллер полета FPV Дрон смартфон Настольный ПК замена 3DR модуль

Пожалуйста, выберите версию в соответствии с вашим контроллером полета, этот wifi-модуль для Pixhawk и APM 2,5/2,6 (также может работать для MiniAPM, но клиенту нужно подготовить соединительный кабель отдельно).

Инструкция:
Он поддерживает мобильный компьютер и может заменить модуль передачи данных 3DR и избавить вас от ограничения usb-кабеля.
Он подходит для всех управления полетом с интерфейсом ttl.
Параметры:
Беспроводной модуль:
FCC фирмы mlight, отвечающих требованиям
Стандарт Wifi: 802,11 b/g/n
Частотный диапазон: 2,4G-2,5G (2400 M-2483 M)
Размер: 18,5x26 мм
Подходит для: Pixhawk, APM2.5/2,6, Mini APM (требуется специальный кабель)
Версия: APM версия/Pixhawk версия
Версия APM совместима с APM, Mini APM Полетным контроллером
Версия Pixhawk совместима с контроллером полета Pixhawk
Мощность передачи:
-802,11 b: + 20 дБм
-802,11 г: + 17 дБм
-802,11 н: + 14 дБм
Питание:
-802,11 b:-91 дБм (11 Мбит/с)
-802,11g:-75 дБм (54 Мбит/с)
-802,11 н:-72 дБм (MCS7)

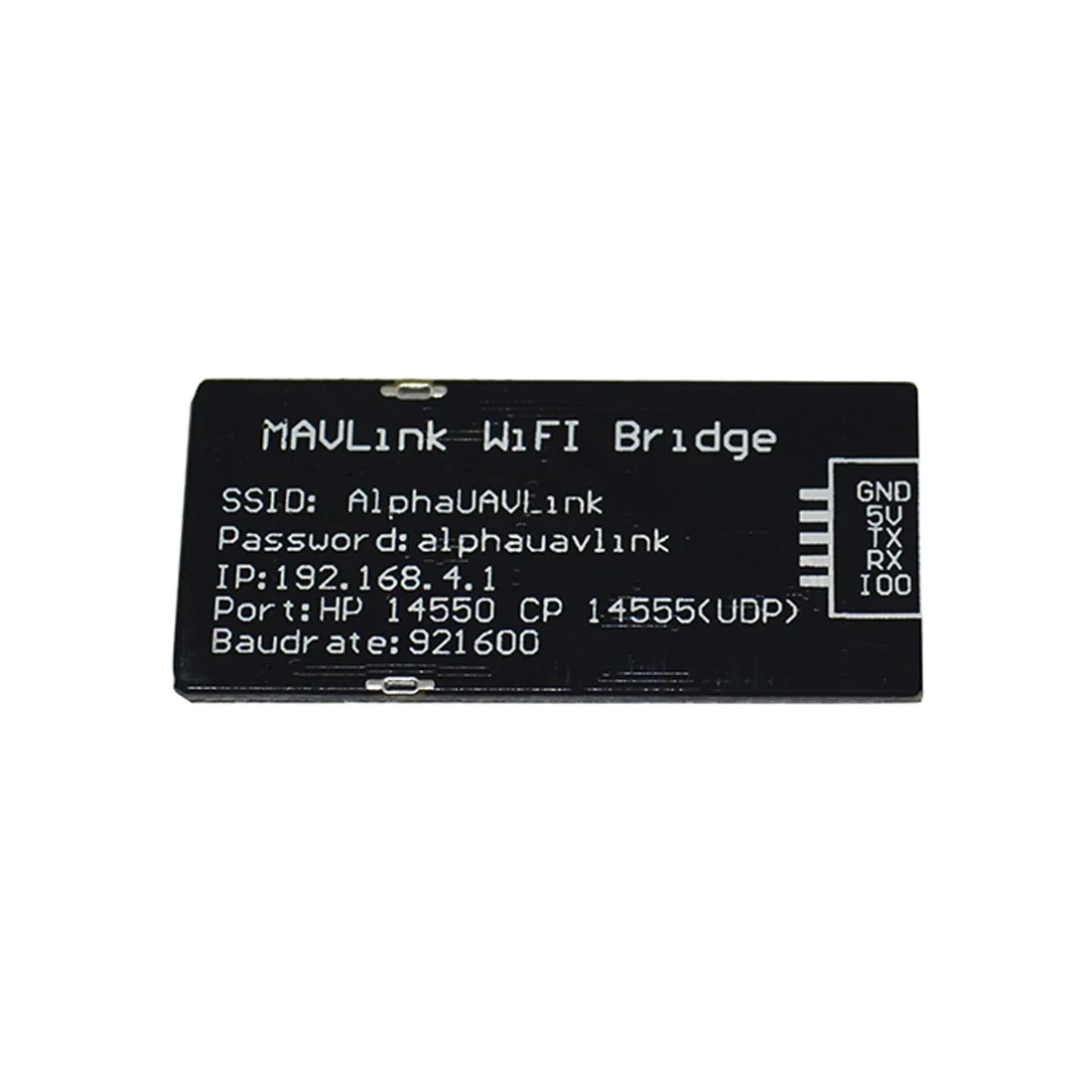

Подключите данные:
SSID: alphauavlink
-Код: alphauavlink
-Наземный статайон IP: 192.168.4.1
• Протокол: UDP
-Braud: 921600
Применение:
Для Контроллер полета PIXHAWK:
1. При подключении к Serial1/Telem1 эти параметры должны быть установлены на контроллере полета (при использовании другого порта телеметрии,
Замените «1» в имени параметра номером порта телеметрии):
2. SERIAL1_PROTOCOL = 2 (MAVLink2) или 1 (MAVLink1)
3. SERIAL1_BAUD = 921 (921600 baud)
4. Если у вас возникли проблемы с подключением, может помочь установить BRD_SER1_RTSCTS = 0 для отключения управления потоком
Хотя обычно это не является необходимым соединением с наземной станции.
5. На вашем ПК Откройте экран подключения к сети wifi и выберите точку доступа wifi (обычно «ALPHAUAVLINK» или «alphauavlink»)
6. На наземной станции Установите тип подключения к UDP и нажмите «Подключение»
7. Если все хорошо, наземная станция подключится, Параметры загрузки
8. Если у вас возникли проблемы с подключением, может помочь установить BRD_SER1_RTSCTS = 0 для отключения управления потоком
Хотя это обычно не требуется
Для APM:
1. Непосредственно вставьте в порт передачи данных flight contorl. Когда питание, будет wifi с именем ALPHAUAVLINK, пароль alphauavlink.
Если подключение успешно, он распределит вам ip-адрес 192.168.4.1.
2. Запустите borwser и введите в адресной панели обозначение "192.168.4.1", затем нажмите Setup, меняя baudrate на 57600, нажмите SAVE, перезагрузите APM flight control.
3. Включите программное обеспечение наземной станции, установите Подключение как протокол UDP, 57600 брод, 14500 порт подключения.
Примечание:
1. Рабочее напряжение: от 4 в до 7 в, максимальная поддержка до 12 В, но на этот раз это будет более тяжелая температура.
2. Рабочий ток: средний ток 0.11A, около пика 0.2A, если подключен к полету управления других внешних устройств... Читать далее
(Например, gps, OSD, head и т. д.), лучший контроль полета через модуль управления питанием от электропитания
Если передача для управления полетом APM, общий ток только около 0,5 А.

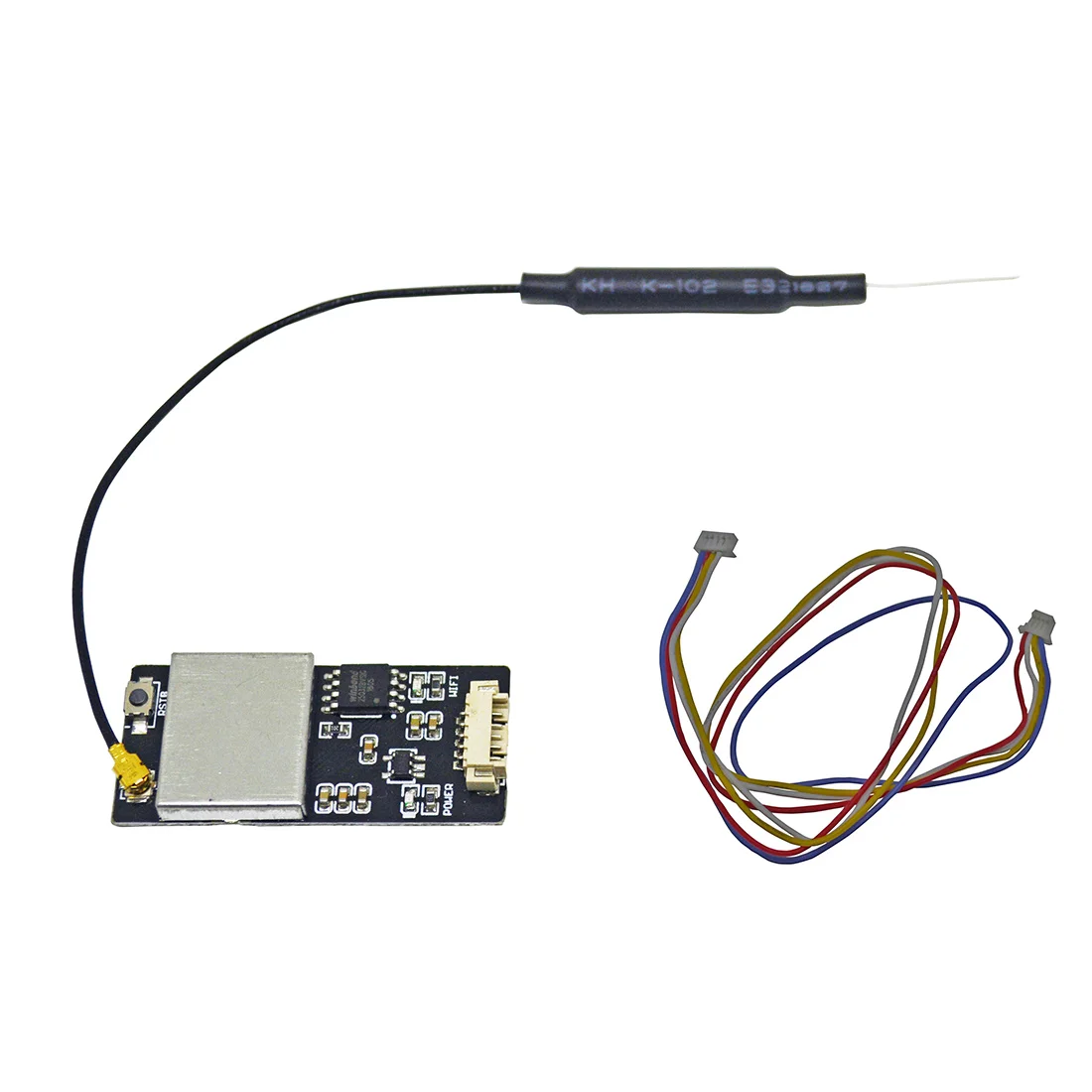

Посылка включает в себя:
1 x модуль телеметрии 2,4G Wifi
1 x Антенна
1 x Экранирование чехол

1 x провод APM или провод pixhawk
