4-20 мА 0-5 в 0-10 в аналоговый rs485 выход, метеоритный датчик шума, датчик шума, децибел обнаружения, измеритель уровня звука

Описание

Источник питания постоянного тока (по умолчанию)	10 ~ 30 В постоянного тока
Мощность	0,4 W
Схема передатчика операционной Температура	-20°~ + 60°,0% RH ~ 80% RH

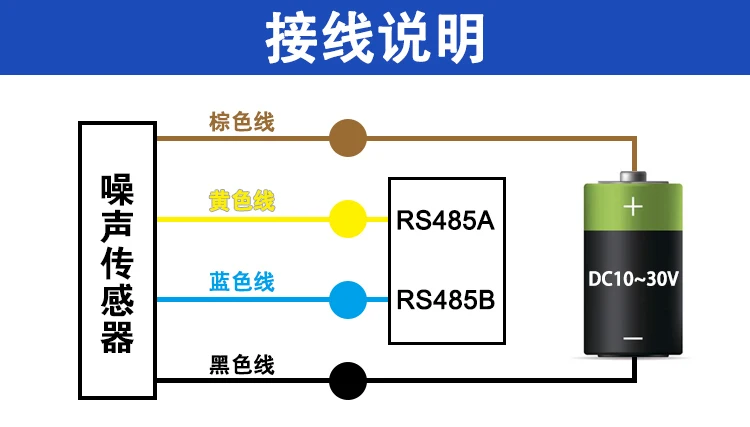

Связь интерфейс	485Сообщений (ModbusПротокол Скорость передачи данных:2400,4800(По умолчанию),9600 Длина бит данных:8Биты Паритет режим: Нет Стоп-бит Длина:1Биты По умолчаниюModBusСвязь по адресу:1 Поддержка код функции:03
Параметр настройки	Настройка с предоставленным программным обеспечением конфигурации через485Интерфейс
Разрешение	0.1dB
Диапазон измерений	30dB ~ 120dB
Частотный диапазон	20 Гц ~ 12,5 Кгц
Время отклика	≤3 s
Стабильность	Меньше, чем2%На протяжении всего срока эксплуатации
Шум точность	± 0.5dB(В опорном поле,94dB @ 1 кГц)

Аналоговый тип Тома

Источник питания постоянного тока (по умолчанию)	10 ~ 30 В постоянного тока (0-10 в Выход типа рекомендуетсяDC24VБлок питания)
Максимальная потребляемая мощность	Выходной ток:	1,2 W
	Напряжение выход	1,2 W
Разрешение	0.1dB
Схема передатчика операционной Температура	-20°~ + 60°,0% RH ~ 80% RH
Диапазон измерений	30dB ~ 120dB
Частотный диапазон	20 Гц ~ 12,5 Кгц
Время отклика	≤3 s
Стабильность	Меньше, чем2%На протяжении всего срока эксплуатации
Шум точность	± 0.5dB(В опорном поле,94dB @ 1 кГц)
Выход сигнала	Выходной ток:	4 ~ 20mA
	Напряжение выход	0 ~ 5 В/0 ~ 10 в
Грузоподъемность	Напряжение выход	Выход сопротивление ≤Омега
	Выходной ток:	≤600Омега

4-20 мА 0-5 в 0-10 в аналоговый rs485 выход, метеоритный датчик шума, датчик шума, децибел обнаружения, измеритель уровня звука

(1) Текущий режим расчет преобразования выходного сигнала

Диапазон 30 ~ 120 дБ, 4 ~ 20 мА выход, когда выходной сигнал 12 мА, рассчитать текущее значение шума. Диапазон шума составляет 90 дБ. Он выражен токовым сигналом 16 мА и 90 = 5,625 дБ/16 мА, то есть текущий шум соответствует смене шума 5,625 дБ на 1 мА. Затем можно рассчитать измеренное значение измеренного значения 12 мА-4 = 8 мА. 8 мА * 5,625 дБ/МА = 45 дБ, 30 дБ + 45 дБ = 75 дБ, ток шума 75 дБ.

Формула-dB = (Ix-4) * 5,625 + 30, Ix = (I1 + I2 +... + Ix)/X, то есть, бизнес X токов выглядит за одну секунду.

(2) тип напряжения, расчет преобразования выходного сигнала

Диапазон 30 ~ 120 дБ, с выходом от 0 до 10 в качестве примера. Когда выходной сигнал составляет 5 В, рассчитать текущий шум. Диапазон шума составляет 90 дБ, который представлен сигналом напряжения 10 в, 90 = 9 дБ/10 В, то есть, изменение шума, соответствующего 1 в на напряжение, составляет 9 дБ. Измеренное значение составляет 5 в 0 В = 5 В до 5 В * 9 дБ/В = 45 дБ. 30 дБ + 45 дБ = 75 дБ. Текущий шум составляет 75 дБ.

Формула 9 + 30 дБ = Vx * и Vx = (V1 + V2 +... + Vx)/X, то есть, бизнес значений X напряжения, кажется, в течение одной секунды. То же самое можно рассчитать 0-5 в типа.
