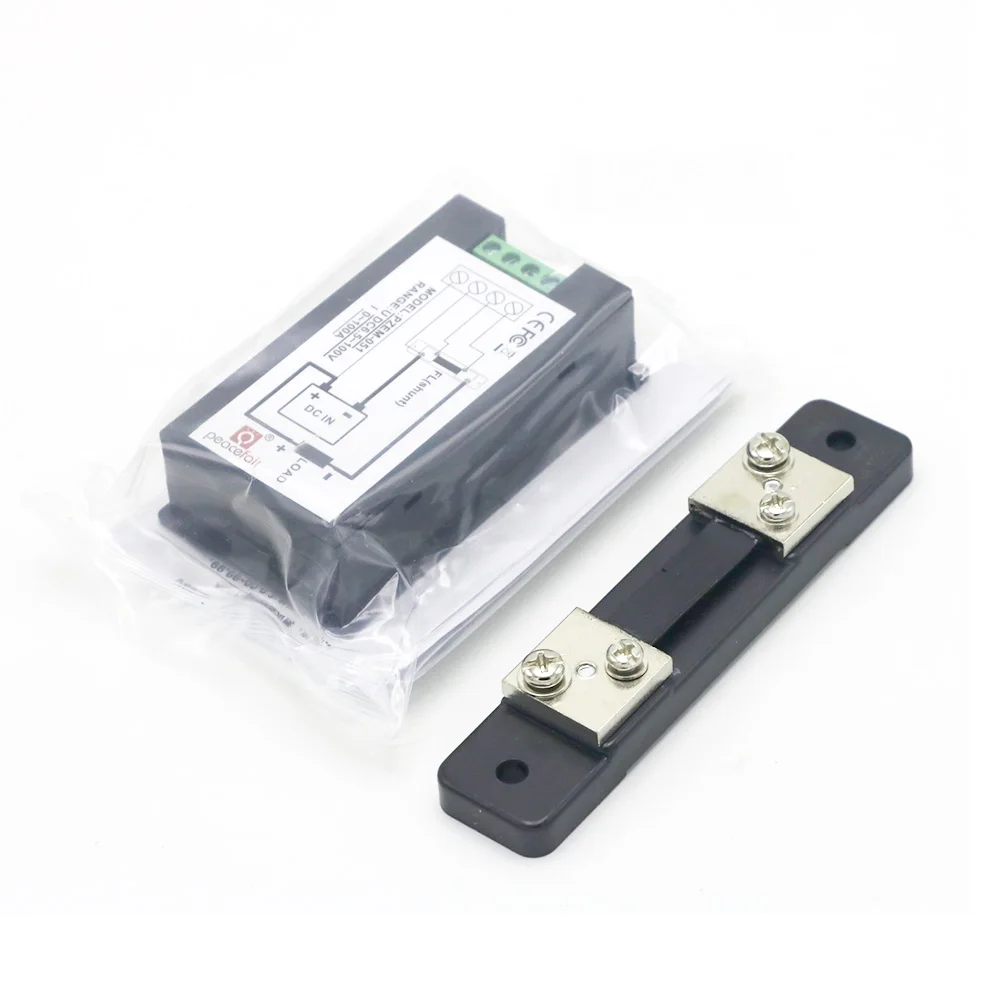

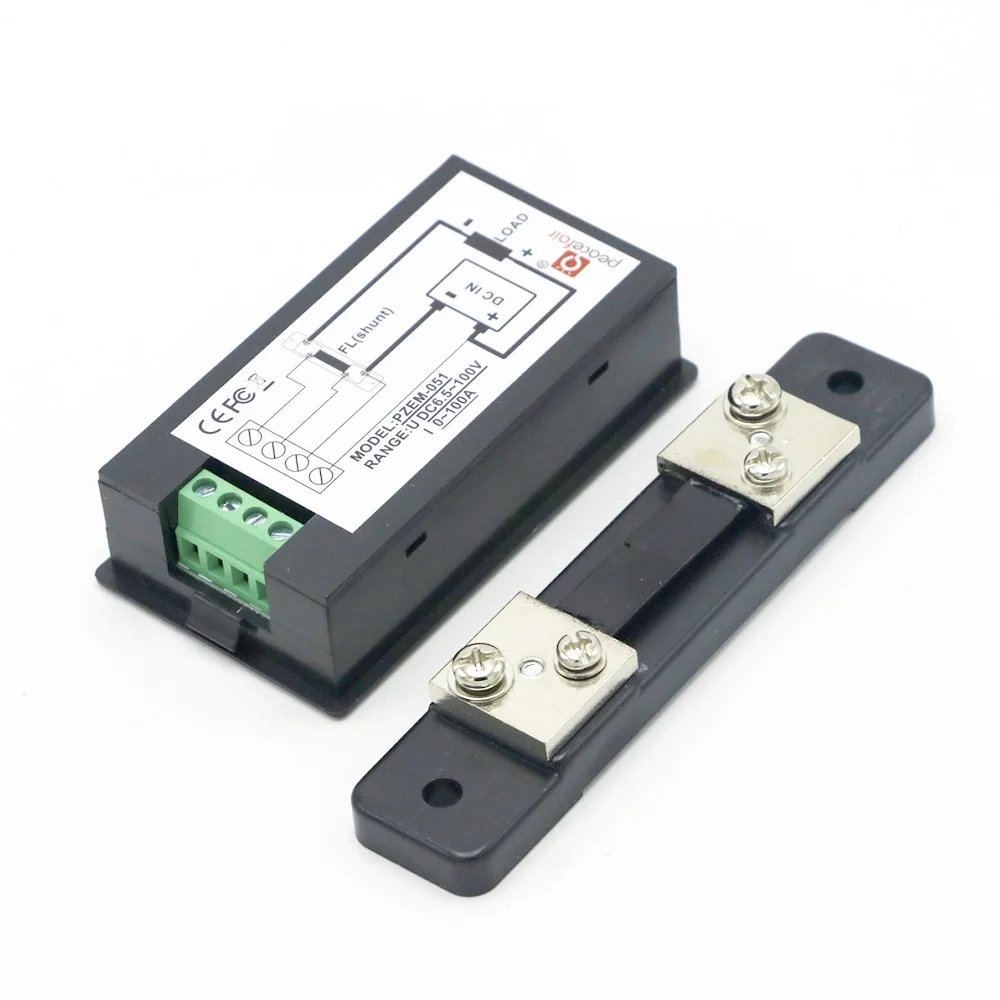

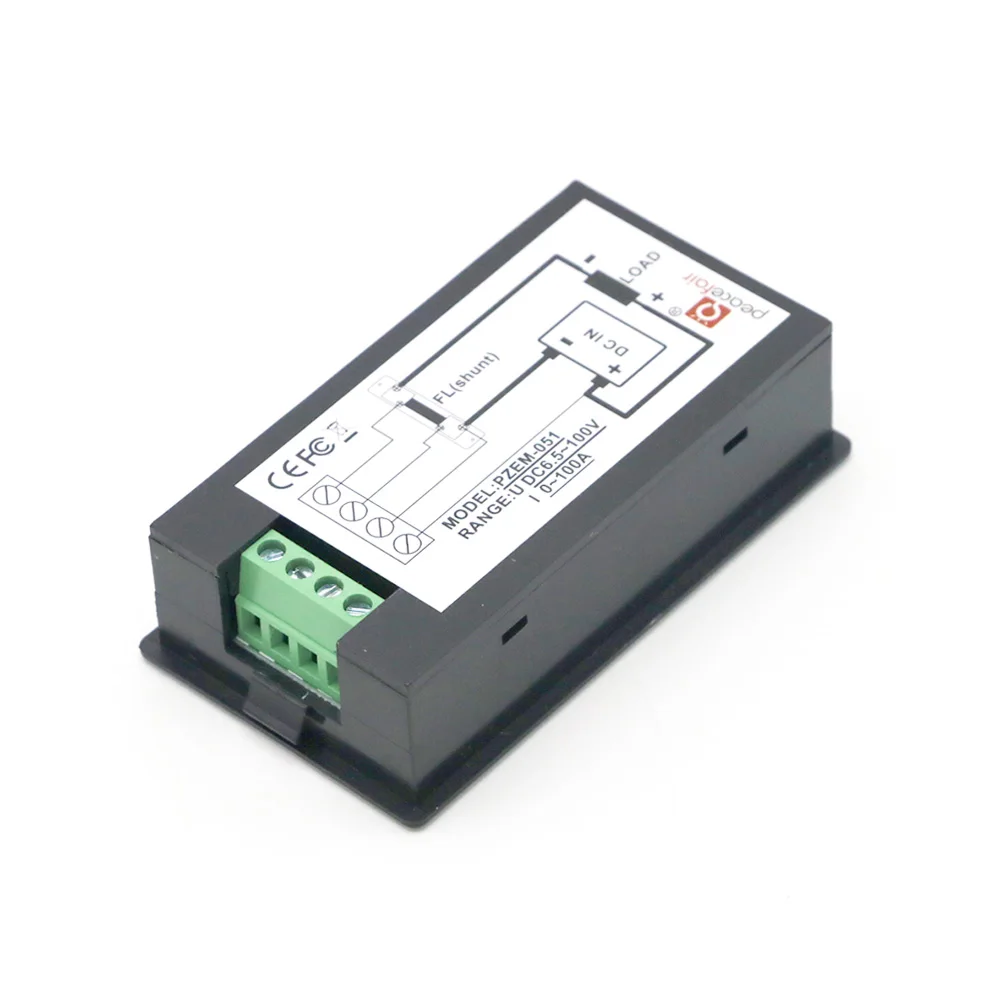

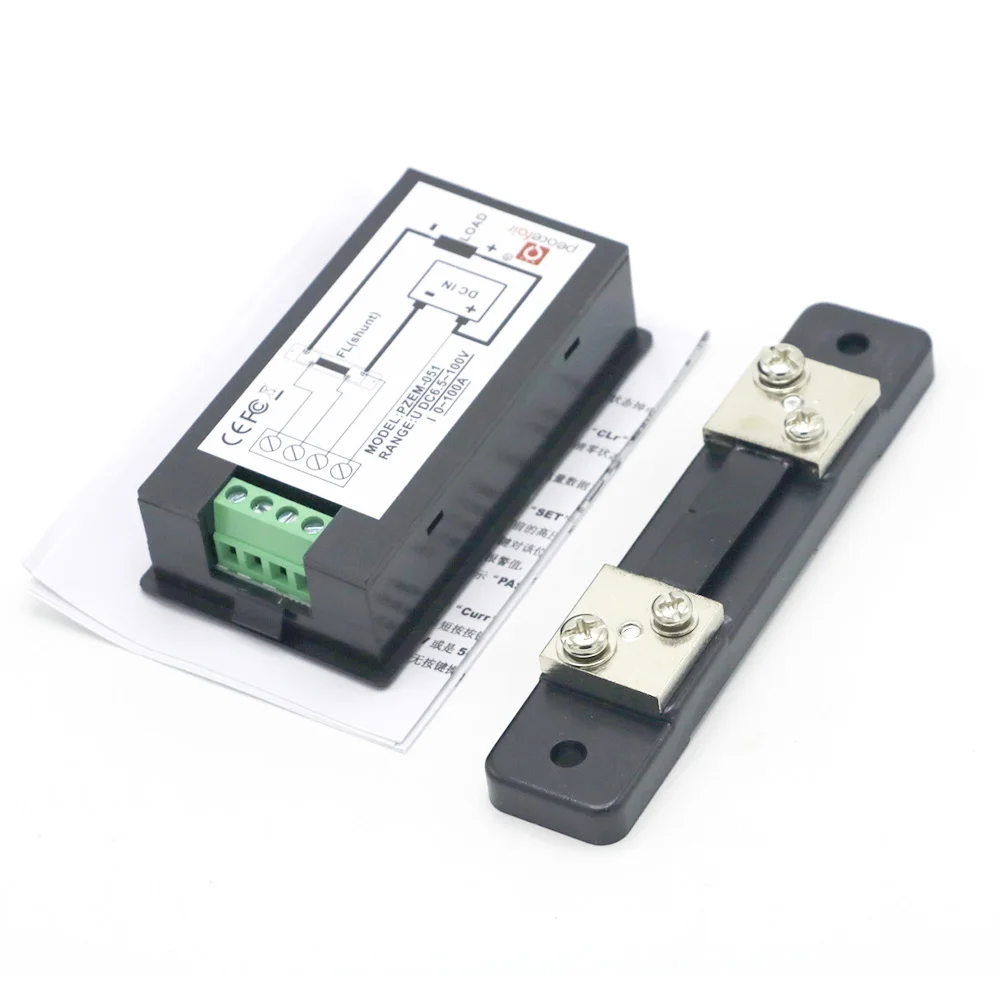

1 комплект постоянного тока 6,5-100 в 50A ЖК комбинированный измеритель напряжения тока кВт-ч ватт панель 12 В 24 в 48 в контроль заряда батареи+ 50А ШУНТ

Описание

Функция
1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)
2. Функция сигнализации напряжения (порог сигнализации от перенапряжения, подсветка и мигание напряжения для сигнализации)
3. Функция сброса энергии
4. Храните данные при отключении питания
5. Большой ЖК-экран (напряжение дисплея, ток, активная мощность, энергия в то же время)
6. Подсветка функция
Внешний вид и ключевая функция
Дисплей Интерфейс

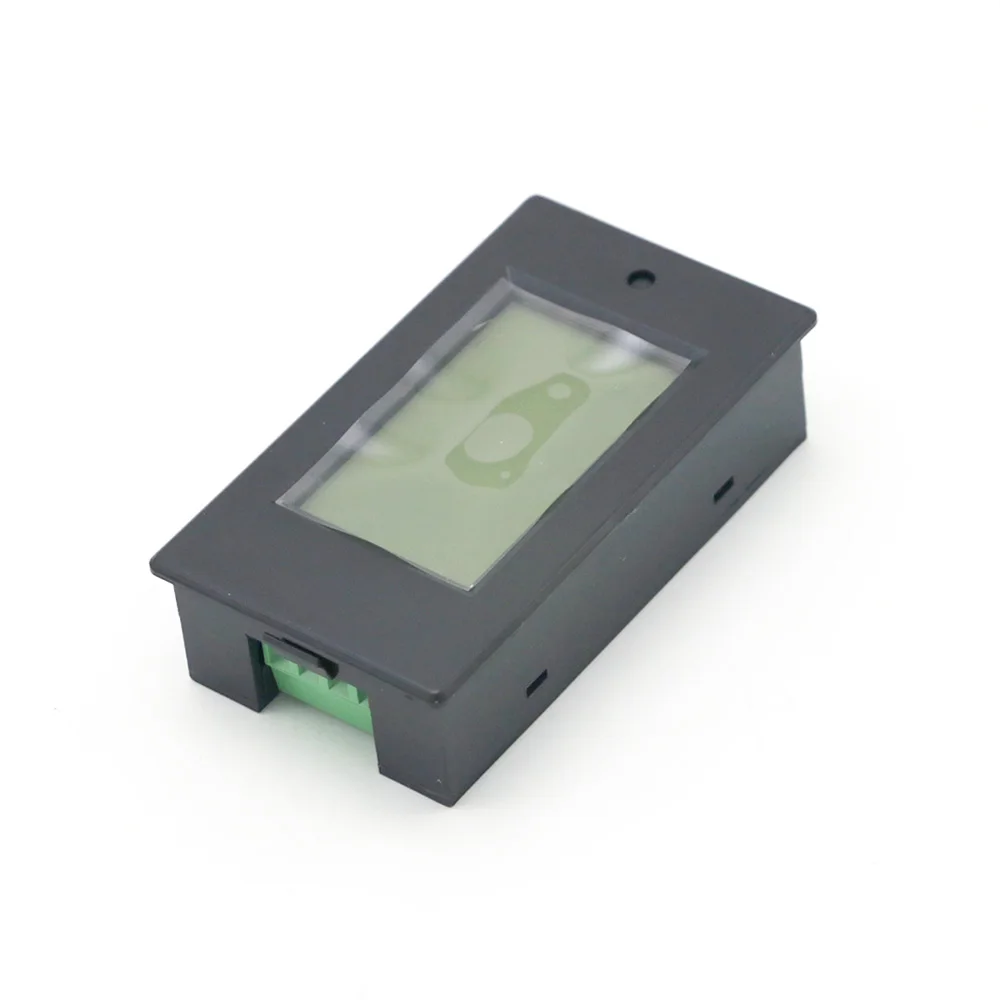

Интерфейс дисплея является большим ЖК-экраном, он может отображать напряжение, ток, мощность, параметры энергии в то же время
Дисплей формат
1. Мощность: Диапазон испытаний: 0 ~ 10 кВт
-В пределах 1 кВт, Формат дисплея 0,0 ~ 999,9 Вт
-1 квт и выше, Формат дисплея 1000 ~ 9999 Вт
2. Энергия: Диапазон испытаний: 0 ~ 9999 кВтч
-В пределах 10 кВт · ч, Формат дисплея 0 ~ 9999 Вт · ч
-10 кВт · ч и выше, Формат дисплея 10 ~ 9999 кВт · ч
3. Напряжение: Диапазон испытаний: 6,5 ~ 100 в
Формат дисплея: 6,50 ~ 99,99 в
4. Ток: Диапазон испытаний: 0 ~ 50A
Формат дисплея: 0,00 ~ 49,99
Ключ
1. Подсветка управления
Короткое нажатие кнопки для включения или выключения подсветки, подсветка имеет функцию памяти, она может хранить состояние включения или выключения при отключении питания
2. Сброс энергии
Шаг 1: Нажмите кнопку, пока область отображения питания не отобразит “CLr”, затем отпустите ключ
Шаг 2: в этот момент энергия мигает, чтобы подсказать, что это состояние сброса энергии, если короткое нажатие кнопки снова, то значение энергии очищается и выход из состояния перезагрузки мигания
Шаг 3: Если нет операции в течение 5 секунд, это означает, что значение энергии не очищено и выпустит состояние сброса
3. Установить порог сигнализации напряжения
Шаг 1: Нажмите и удерживайте кнопку, пока область отображения питания не отобразится «SET», затем отпустите ключ
Шаг 2: после входа в это состояние, область напряжения Отображает текущее значение сигнала тревоги высокого напряжения, текущая область Отображает текущее значение сигнала тревоги низкого напряжения и Последняя цифра начинает мигать, затем вы можете коротко нажать на плюс 1, когда нет операции в течение 3 секунд, Он автоматически переключает положение цифр, от значения сигнала тревоги высокого напряжения до значения сигнала тревоги низкого напряжения, всего шесть цифр, диапазон порога сигнализации напряжения составляет 6,5-99,9 В
Шаг 3: после завершения настройки, долго нажмите клавишу, пока экран не будет отображаться «пройти», это означает, что вы установите успешно и автоматически выйдите из состояния настройки
4. Выберите диапазон измерений
Шаг 1: Нажмите кнопку, пока область питания не отобразит “Curr”, затем отпустите ключ

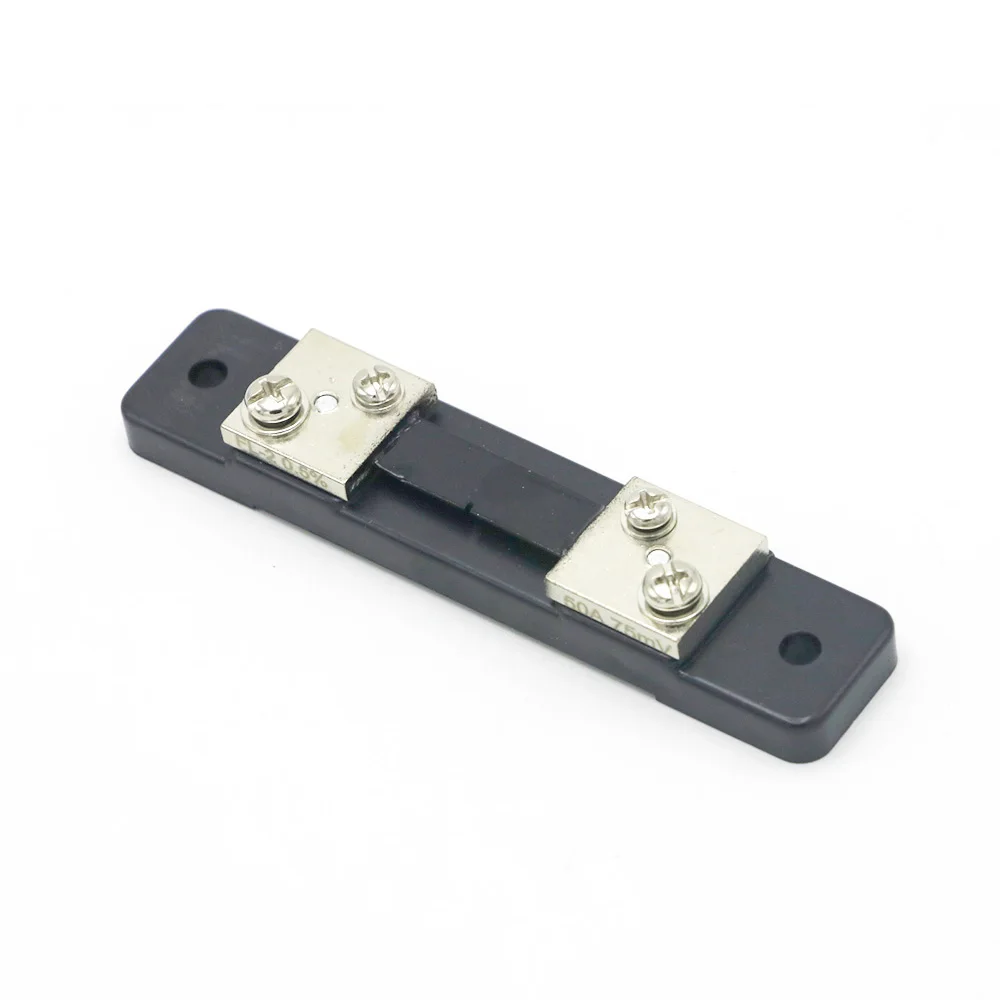

Шаг 2: в этот момент, текущая область отображает “100A”, короткое нажатие кнопки для переключения между “100A” и “50A”, чтобы подсказать диапазон внешнего шунта 100A/75mV или 50A/75mV, обратите внимание, что этот измеритель может использовать только эти две спецификации шунта
Шаг 3: Нажмите и удерживайте кнопку для выхода из состояния настройки или после отсутствия операции в течение 3 секунд он будет храниться автоматически и выходить из состояния настройки
Меры предосторожности
1. Этот модуль подходит для помещений, пожалуйста, не используйте открытый
2. Приложенная нагрузка не должна превышать номинальное напряжение, ток
3. Заказ проводки не может быть неправильным
Параметры параметры
1. Рабочее напряжение: 6,5-В постоянного тока
2. Испытательное напряжение: 6,5-В постоянного тока
3. Номинальная мощность: 50 а/10000 Вт
4. Точность измерения: 1,0 класс
