Описание

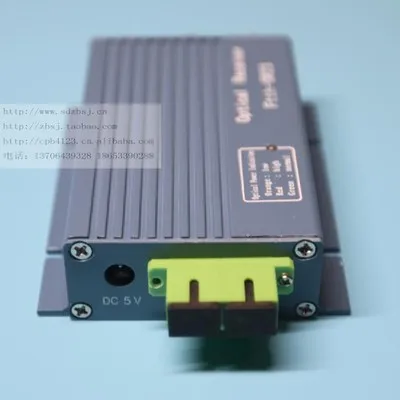

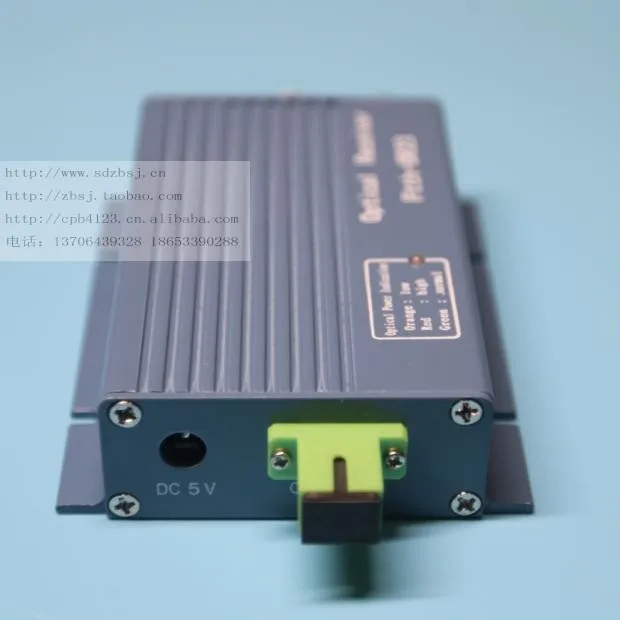

Тип 1: один порт SC/APC

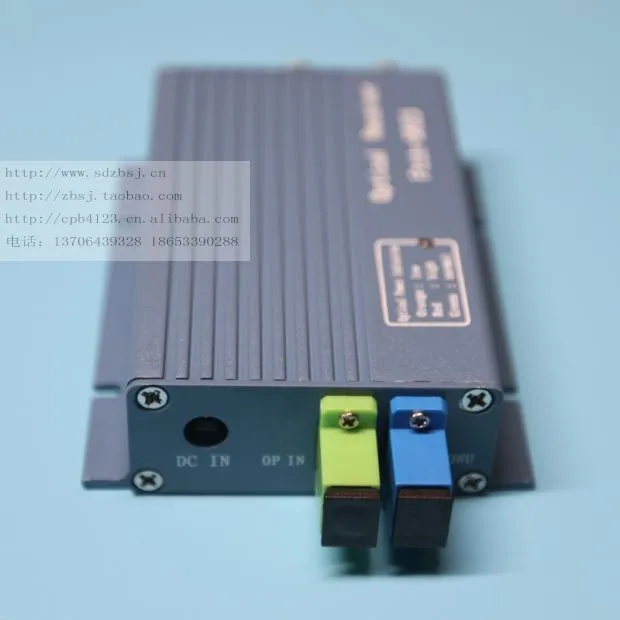

Тип 2: с частичной волной (SC/APC + SC/UPC)
Тип 3: с разрезом синего цвета (SC/UPC + SC/UPC)
Тип 4: Разъемный Фланец (SC/APC + SC/UPC)
Обзор продукта: OR23WD является низкокалорийным, высоконадежным и высокоиндексным многоцелевым оптическим приемником, разработанным нашей компанией, чтобы адаптироваться к разнообразию доступа оптического волокна. Он подходит для бытовых оптических приемников, зданий, строительных оптических приемников и внутренних оптических приемников для кабельного телевидения передачи оптического волокна. Он интегрирует функции волновых разделителей и может передавать концентрические сигналы по широкополосным сетям. Сетевой сигнал отделен от оптического cat, что не влияет на передачу кабельного телевидения. Это хороший домашний оптический приемник с разделением длины волны.
Во-первых: характеристики товара:
Выбор высококачественной E-O фотоэлектрической конверсии и GaAsУсиленный интегрированный Оптический приемный модуль.
Полностью автоматическое оптическое управление AGC, Входная оптическая мощность-7 до-15 дБмУровень выхода остается без изменений.CTB, ОГОВ основном без изменений.
Радиочастотный канал все GaAs малошумный усилитель.
Надежность: среднее беспроблемное время работы более 40000 часов.
\
\
Конструкция с низким энергопотреблением, высокоэффективный импульсный источник питания, разработанный специально для CATV, для обеспечения высокой надежности и стабильности электропитания. Потребляемая мощность всей машины составляет менее 5 Вт, что значительно уменьшит энергопотребление при использовании в больших количествах.
\
\
Встроенное многоступенчатое молниезащитное устройство (диод подавления переходных процессов TVS), система молниезащиты плотно прилегает, для обеспечения безопасной эксплуатации оборудования.
Он принимает корпус из высококачественного алюминиевого сплава, который имеет хорошую функцию рассеивания тепла, и имеет много видов оболочки на выбор.
220 VИсточник питания, с использованием внешнего источника питания, прост в обслуживании.
Детали аккуратные, внешний и внутренний внешний вид хороший, и части всей машины фиксируются без расшатывания, что соответствует национальным стандартам.
Доступны Дополнительные интерфейсы подключения к оптоволокну FC/APC и SC/APC.

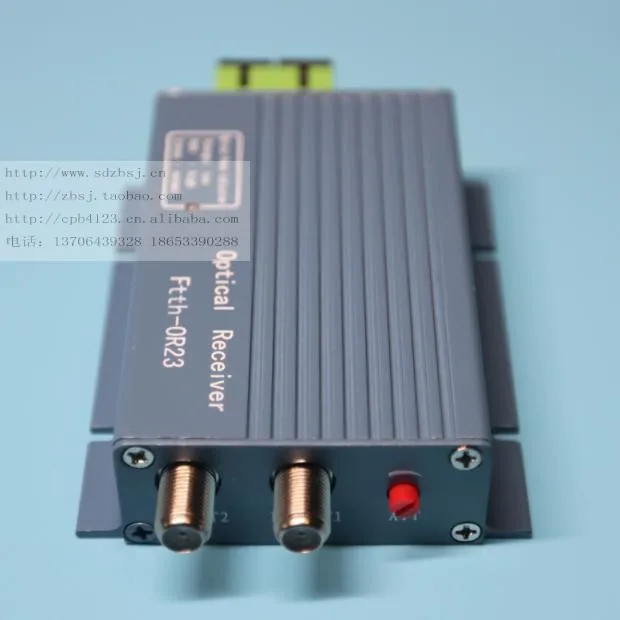

РЧ интерфейс F метрическая система и британская система являются опционными.

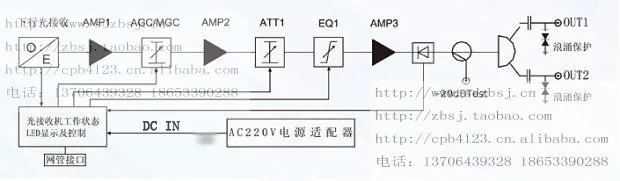

II: схема продукта:
3. Технические параметры продукции:
| Проект | Компания | Технические индикаторы (некоторые из которых предназначены для цифрового ТВ) |
| AGCУправляемый диапазон | ДБм | -2--9 |
| Получил оптической мощности | ДБм | -23~ + 2 |
| Рекомендуемая область применения | ДБм | -18~-3 |
| Светильник отражения | ДБ | ≥45 |
| Оптически получая Длина волны лазера | Метрический номер | 1100~ 1600 |
| Оптический разъем типа | FC/APCИли SC/APC | |
| C/N | ДБ | ≥51 |
| C/CTB | ДБ | ≥65 |
| C/ОГО | ДБ | ≥ 60 |
| Частотный диапазон | МГц | 45 ~ 862 |
| В полоске плоскость | ДБ | ±0. 75 |
| Выход уровня | Dbμv | 85(Односторонний) или 80 (двухсторонний) |
| Выход отражения | ДБ | & Ge; 16 (87-550 мгц), & ge; 14 (550-860 МГц) |
| Выход сопротивление | Ω | 75 |
| Напряжение питания | V | AC 150~ 240 В 50 Гц до 12 В |
| Мощность отходов | W | 2,5 |
| Размер | Мм | 99×79×25 |

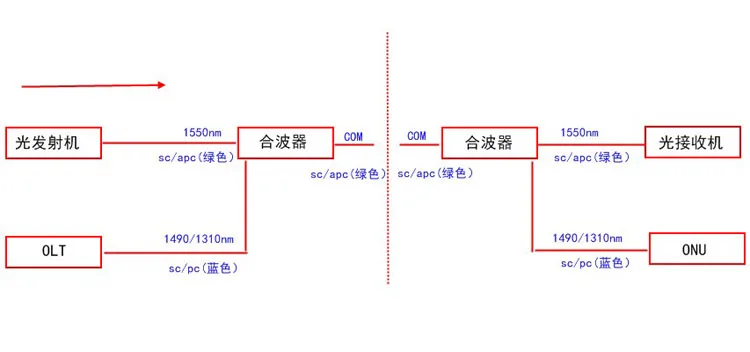

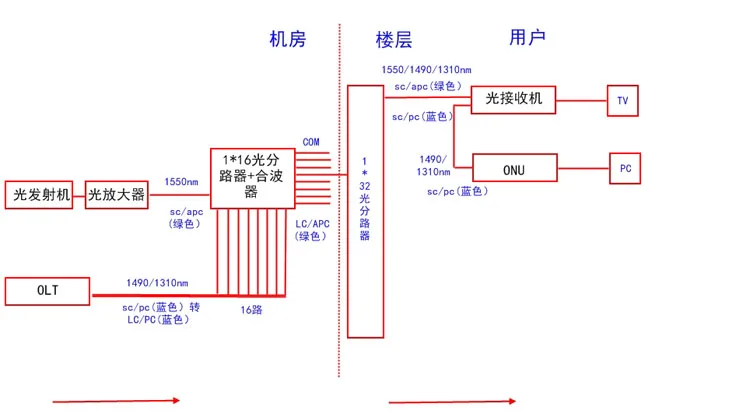

3. Принцип фотосинтезатора и схематическая схема фотосплиттера:
\
\
\
V: описание заказа:
1: выходной порт-британская или метрическая система, по умолчанию-общая система.
2: оптоволоконный входной порт-FC/APC или SC/APC, по умолчанию-SC/APC.
3: Тип выходного распределения, тот же выход RF1 и RF2 не менее 75 дБм.
