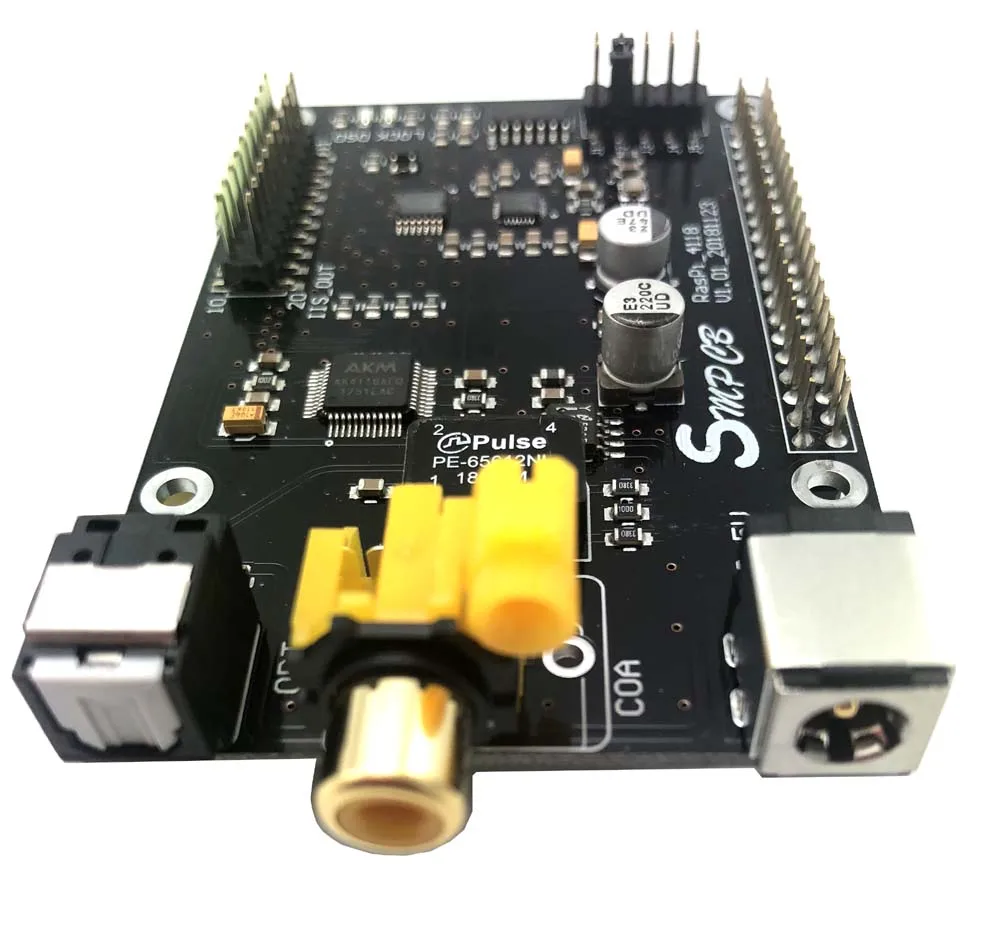

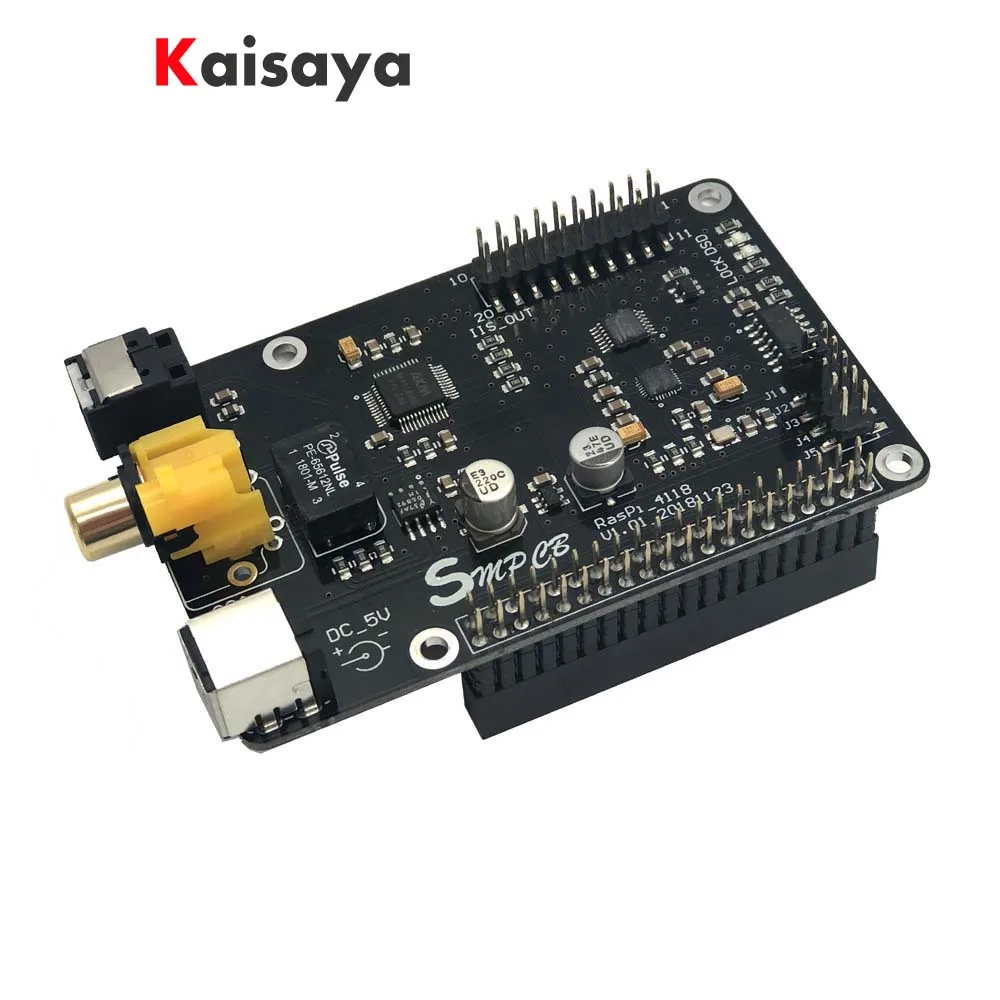

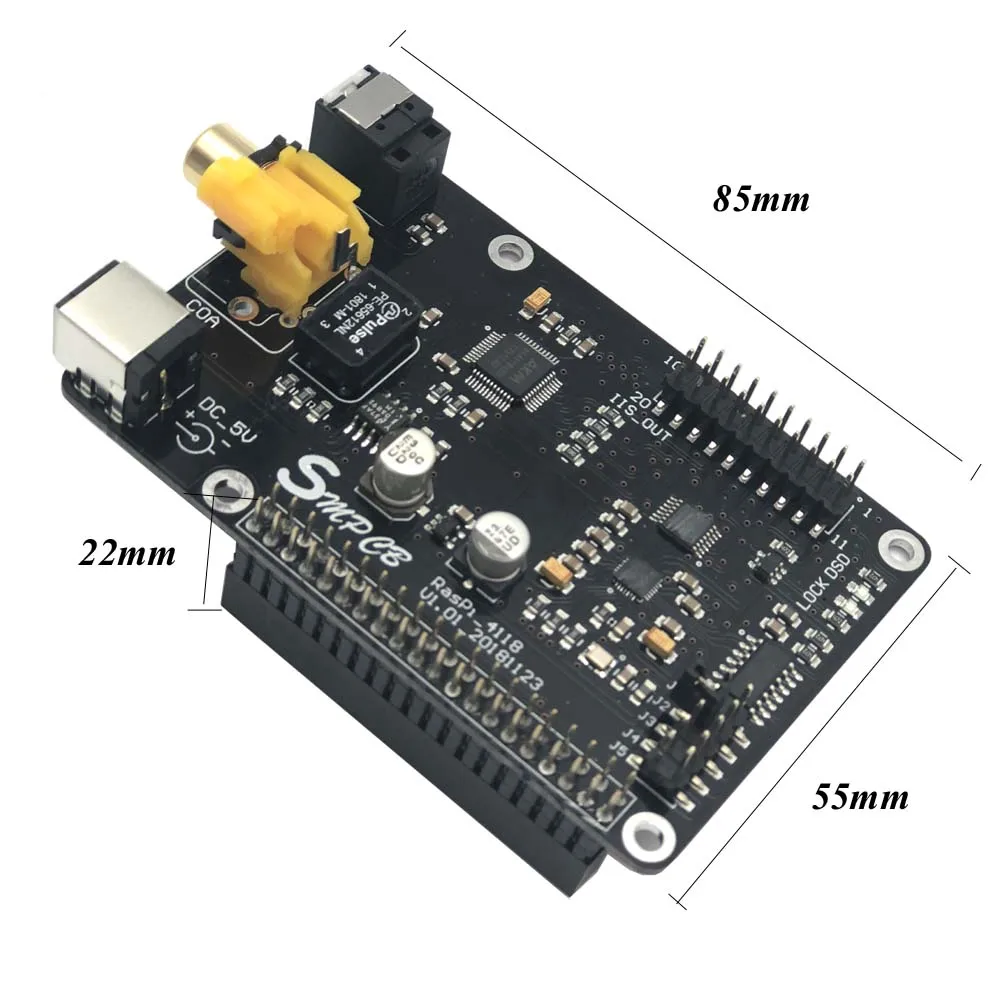

AK4118 коаксиальный HIFI звуковая карта DAC ies DSD цифровой вещания 32 бит PCM384 для raspberry pi 3B B+ 3B+ G5-001

Описание

Raspberry pi AK4118 коаксиальный HIFI звуковая карта ies DSD цифрового вещания

AK4118 коаксиальный HIFI звуковая карта DAC ies DSD цифровой вещания 32 бит PCM384 для raspberry pi 3B B+ 3B+ G5-001

Необходимо работать с Raspberry Pi и установить соответствующее программное обеспечение воспроизведения, чтобы работать правильно.Подходит только для друзей, которые знаком с Raspberry Pi и сопутствующим программным обеспечением для воспроизведения Volumio и Moode

Плата вывода:

Коаксиальный кабель:PCM: 44,1-192 кГц/24 бит

DSD: DOP DSD64 (коаксиальный, волоконный обеспечивает выход DOP только при подключении перемычки J2)

Оптическое волокно:PCM: 44,1-192 кГц/24 бит

DSD: DOP DSD64 (коаксиальный, волоконный обеспечивает выход DOP только при подключении перемычки J2)

I2S:PCM: 44,1-384 кГц/32 бит

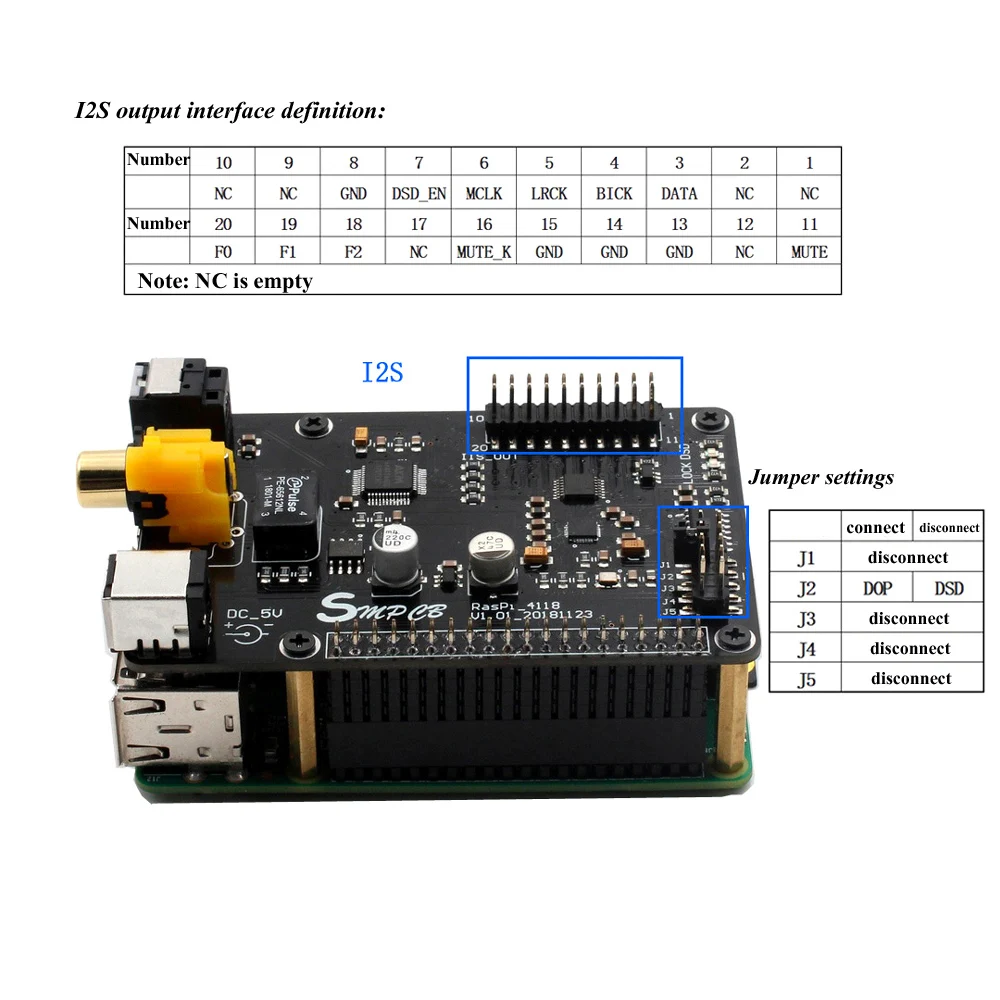

DSD: DOP DSD64/DSD128 (подключение перемычки J2), DSD оригинальный код DSD64/DSD128 (Перемычка J2 отключена)

** Примечание: за выводом платы ies следует выход ies Raspberry Pi, который относится к проигрываемым музыкальным файлам и настройкам программного обеспечения для воспроизведения.

Примечание: выходной тактовая частота ies: MCLK фиксируется на частоте 22,5792 МГц/24,576 МГц, BICK-64FS

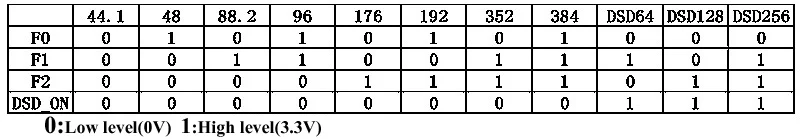

Обеспечивает индикацию частоты выборки, которая определяется следующим образом

AK4118 коаксиальный HIFI звуковая карта DAC ies DSD цифровой вещания 32 бит PCM384 для raspberry pi 3B B+ 3B+ G5-001

Питание:

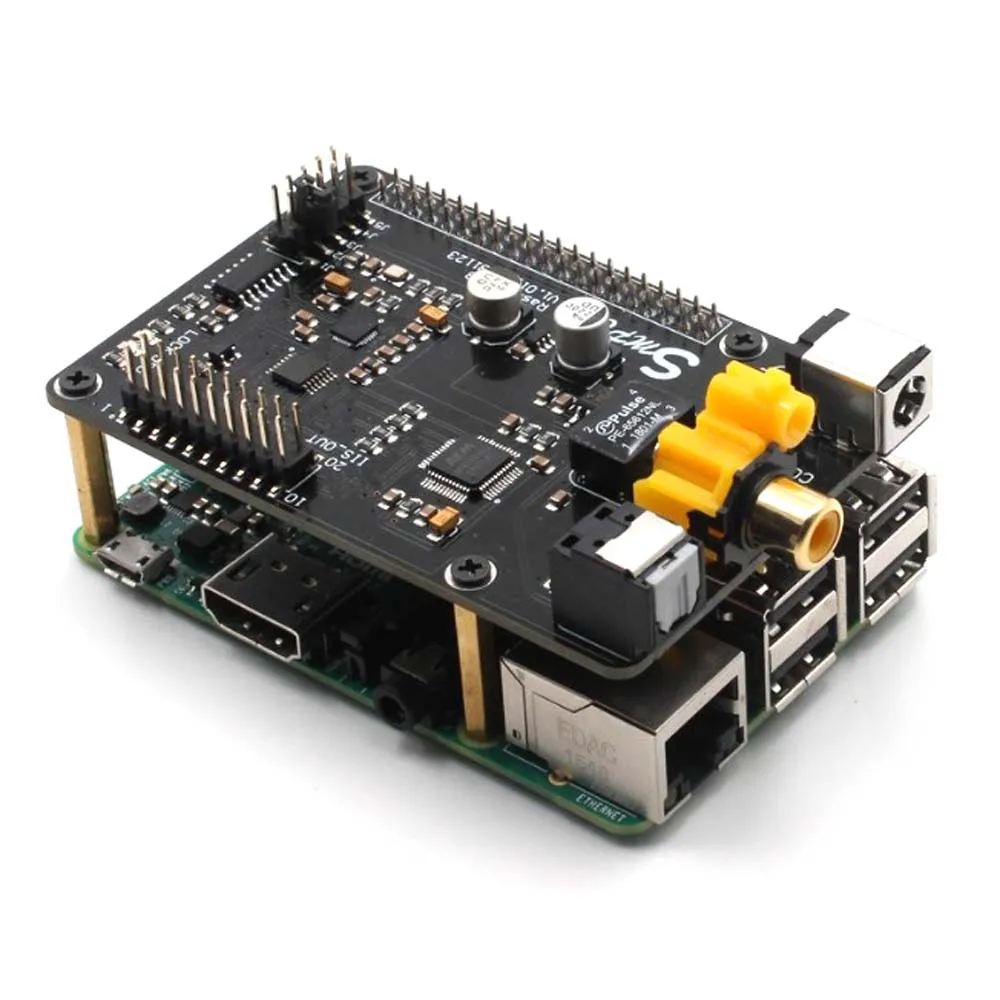

Блок питания 5 в платы напрямую подключен к интерфейсу 40 P Raspberry Pi. Есть два способа подачи питания следующим образом:

A. Непосредственно Используйте micro_usb для питания Raspberry Pi и питания платы от интерфейса 40 P Raspberry Pi.

B. Питание осуществляется от входного интерфейса постоянного тока платы, и плата обеспечивает питание Raspberry Pi через интерфейс 40 P.

** Два вида режимов питания могут использовать только один из них одновременно и не могут использовать два типа одновременно.

В противном случае это может привести к повреждению платы, малинового пирога или источника питания.

Мощность питающее напряжение: DC регулятор напряжения + 5 V, диапазон напряжения: 5%

Мощность интерфейс Спецификация:5,5/2,1Внутри и снаружи отрицательные

Рекомендуемый ток питания:> 2500MA

Рабочий ток одной платы:> 150 мА (За исключением малинового пирога)

Основные параметры:

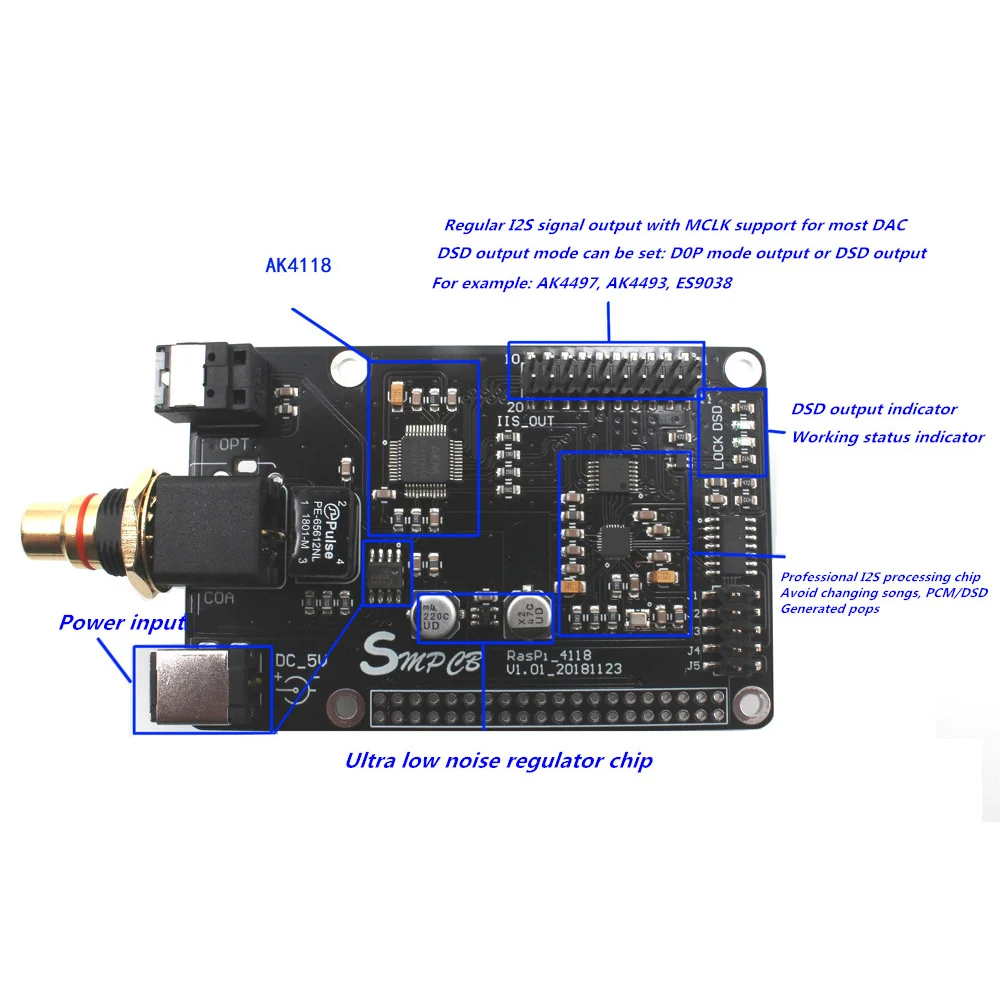

Raspberry Pi Raspberry pi коаксиальный доска, Hi-Fi, цифровой звуковая карта Поддержка Стандартный 4-проводной I2S выход 32BIT/384 кГц DSD128

1. Профессиональный обрабатывающий чип ies осуществляет доп до DSD и распознает аудио формат ies 16, 24, 32 бит.

2. Поддержка 32 бит/44,1-384 кГц DSD64-DSD128 выход

3. Raspberry Pi теряет звук через режим ies. Прослушивание является плавным и естественным, и нет такой вещи, как трудно Обнаруживаемая пауза в USB.

4. Используйте общую версию VOLUMIO, MOODE и установите режим I2S-DAC в HiFiberry DAC для воспроизведения.

VOLUMIO универсальная версия драйвера может поддерживать 44,1-192 кГц DSD64 выход

MOODE Универсальный драйвер версии может поддерживать 44,1-384 кГц DSD64-DSD128 выход

5. Выходной режим ies DSD платы может быть установлен на следующие два типа:

А. DSD исходный код выхода, подходит для общего ies вход, DAC чип поддерживает DSD, такие как AK4493, AK4497 DAC для достижения DSD жесткого решения, конечно, ES9028, ES9038 не являются проблемой

B. PCM посылка DSD выходной сигнал-DOP сигнала, подходит для I2S вход, DAC чип поддерживает DOP декодирования, таких, как: ES9038PRO, ES9038Q2M и т. д.

6. Коаксиальный, оптический выход поддерживает 44,1-192 кГц/DOP DSD64

Посылка включает в себя:

1. Плата декодера DAC(За исключением материнской платы Raspberry Pi)

2. Набор сочетающихся винтов с медными колоннами
