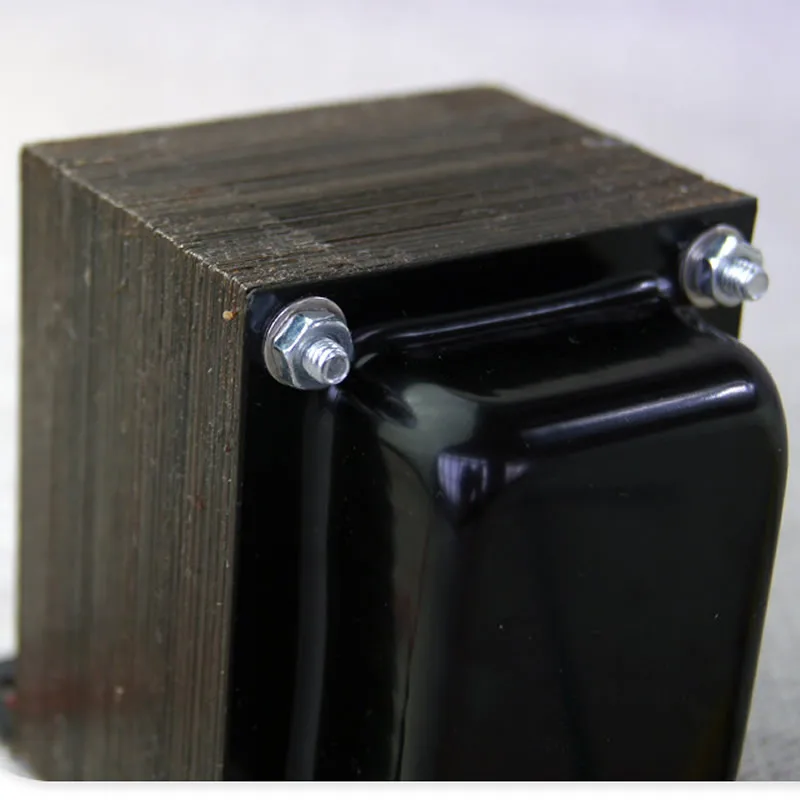

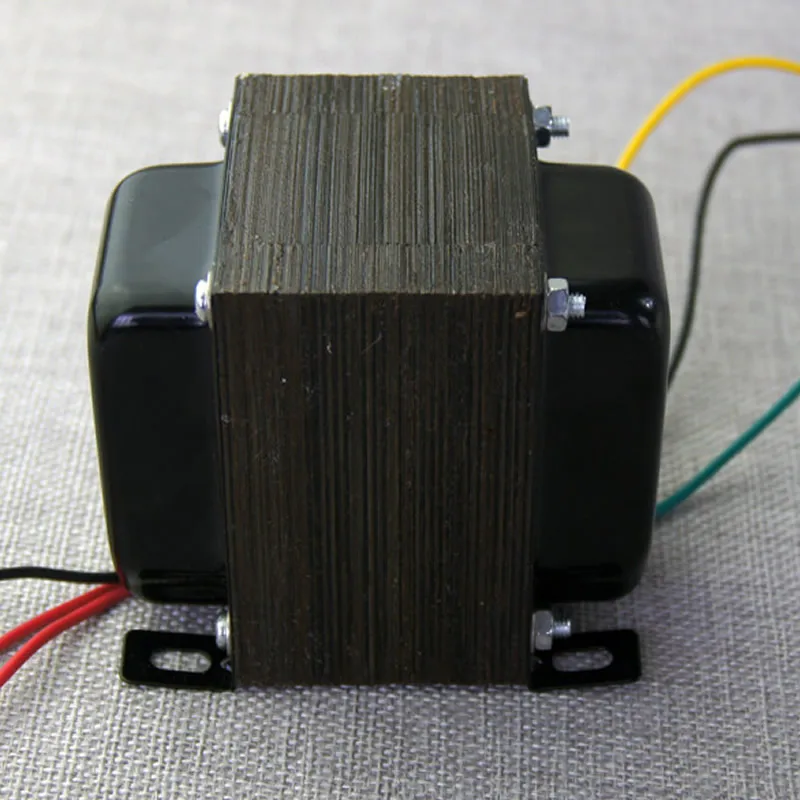

40 Вт push-pull выход корова 6P3P/6L6/EL34 выходной трансформатор 5 к: 0-4-8 евро OP764506

Примечание: При тестировании машины выходной трансформатор должен быть подключен к рупору или резистору в качестве нагрузки. Тест без нагрузки может легко сгореть трансформатор. Этот вид горения не гарантирован.

40 Вт трубчатый двухтактный выходной трансформатор EI76 * 45

Размер сердечника: 25,4 мм * 45 мм

Метод намотки: 3 зажима, 2 сегментные намотки

Амплитудно-Частотная характеристика: от 35 Гц до 30 кГц

Индуктивность (P1-P2): L> = 36 H @ 100 HZ (Тестовая частота 100 HZ)

Сопротивление постоянного тока (P1-P2) прибл. : 147 Ом

Первичное сопротивление: 5 K Ом

Диаметр первичной проволоки: 0,21 мм 2802 т

Вторичное сопротивление: 0-4-8 0-70-99T

Диаметр вторичного провода: 0,74 мм два параллельных

В соответствии с монтажным центром расстояние между отверстиями: Широкое расстояние 67 мм, глубина 51 мм

Размер: ширина 64 * высота 77 * толщина 87 мм

Обработка изоляции: dip изоляционная краска

Материал сердечника: импортный японский Z11 толщиной 0,35 мм изоляция отожженный лист, толщина стека 45 мм

Способ экранирования: боковой экран

Вес: 1,6 кг
