CNC Щит V4 гравировальный станок+ NANO 3,0/3d принтер/A4988/DRV8825/AT2100 Плата расширения драйвера для Arduino Diy Kit

Описание

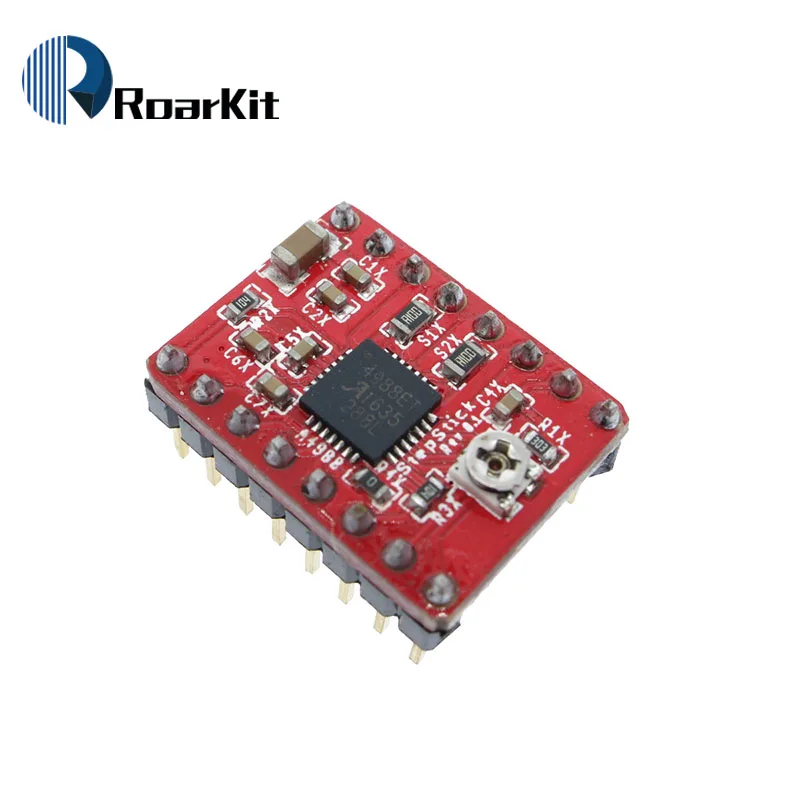

A4988 краткое введение:

A4988-это полный драйвер микрошагового двигателя со встроенным переводчиком для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 шаговых режимах работы биполярных шаговых двигателей, выходная мощность привода до 35 В и ± 2 А. a4988 включает фиксированный регулятор тока, регулятор в медленных или смешанных режимах распада. Конвертер A4988 является ключом к легкой реализации. До тех пор, пока "шаг" входного ввода один Пульс движет мотором один микрошаг. Нет таблицы последовательности фаз, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 очень подходит для сложного микропроцессора недоступен или перегружен.

В микро-шаговой операции A4988 разделочная система управления внутри автоматически выбирает текущий режим распада (медленный или смешанный). В режиме смешанного распада устройство сначала настроено на фиксированное время простоя в некотором быстром распаде, а затем в остальном на медленное время простоя. Смешанная схема контроля тока распада приводит к уменьшению звукового шума двигателя, повышенной точности шагов и уменьшенному энергопотреблению. Внутренняя схема управления синхронным выпрямлением предусмотрена для улучшения энергопотребления импульсной модуляции (ШИМ). Защита внутренней цепи включает в себя: Отключение при перегреве с гистерезисом, блокировку пониженного напряжения (UVLO) и защиту от тока кроссовера. Специальная мощная последовательности.

A4988 поверхностное крепление QFN посылка (а), размер 5 мм × 5 мм, номинальная общая посылка высотой 0,90 мм, с наружной прокладкой для улучшенного тепловыделения. Эта посылка Pb (суффикс-т), с 100% матовым покрытием оловянной свинцовой рамы.

Особенности и преимущества

· Низкий RDS (On) выход
· Автоматическое обнаружение/Выбор режима распада тока
· Микс с медленными режимами распада тока
· Синхронное выпрямление для низкого рассеивания энергии
· Внутренняя UVLO
· Защита от перекрестного тока
· 3,3 и 5 в совместимый логический источник питания
· Термальность отключения сети
· С защитой от замыкания на землю
· Защита от короткого замыкания нагрузки
· Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

DRV8825 краткое введение:

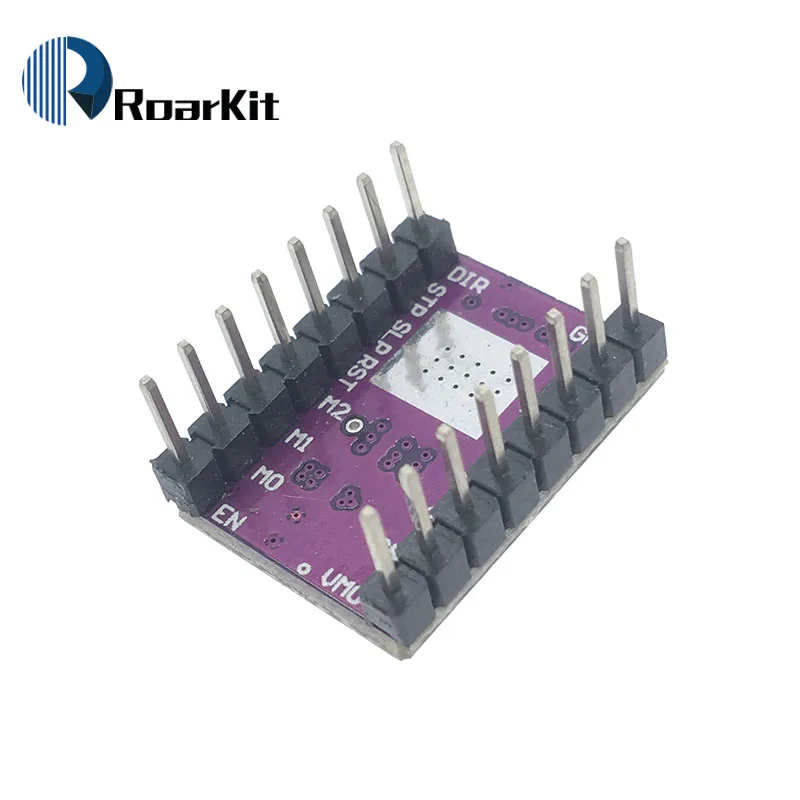

DRV8825 Драйвер шагового двигателя несущая плата TI DRV8825 микро биполярный привод шагового двигателя является прорывом. Модуль имеет распиновку и интерфейс с нашим A4988 Драйвер шагового двигателя почти такой же, поэтому его можно использовать в качестве лучшей производительности pull-down замены платы меню во многих применениях. DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева, шестью микро-разрешением (вниз 1/32 шаг). Он использует 8,2-45 В, может обеспечить до 1,5 на фазу без теплоотвода или форсированного воздушного потока (рассчитанный до 2,2 на объем достаточно дополнительного охлаждения).

Продукт Особенности

Простой интерфейс управления шагами и направлениями

2 разрешения шести различных шагов: полный шаг, полшага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг

3. Может напрямую подключаться к 3,3 В и 5 в системах

4 перегревное отключение, Перегрузка по току, блокировка пониженного напряжения

5 Защита от короткого замыкания

6,4 слой 2 унций меди PCB, для улучшения теплоотвода

7 Открытый припой под нижней частью драйвера IC на печатной плате pad

8 Размер модуля, pin и интерфейс соответствия A4988 шагового двигателя операторы во многих направлениях

9 Регулируемый контроль тока позволяет установить потенциометр, который позволяет использовать Номинальное напряжение шагового двигателя или более, для достижения более высокой скорости максимального выходного тока шаг

10 интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрое распад или медленное распад)

11 Максимальное напряжение питания 45 в

12 встроенных регуляторов напряжения (требуется любое внешнее логическое напряжение питания)
