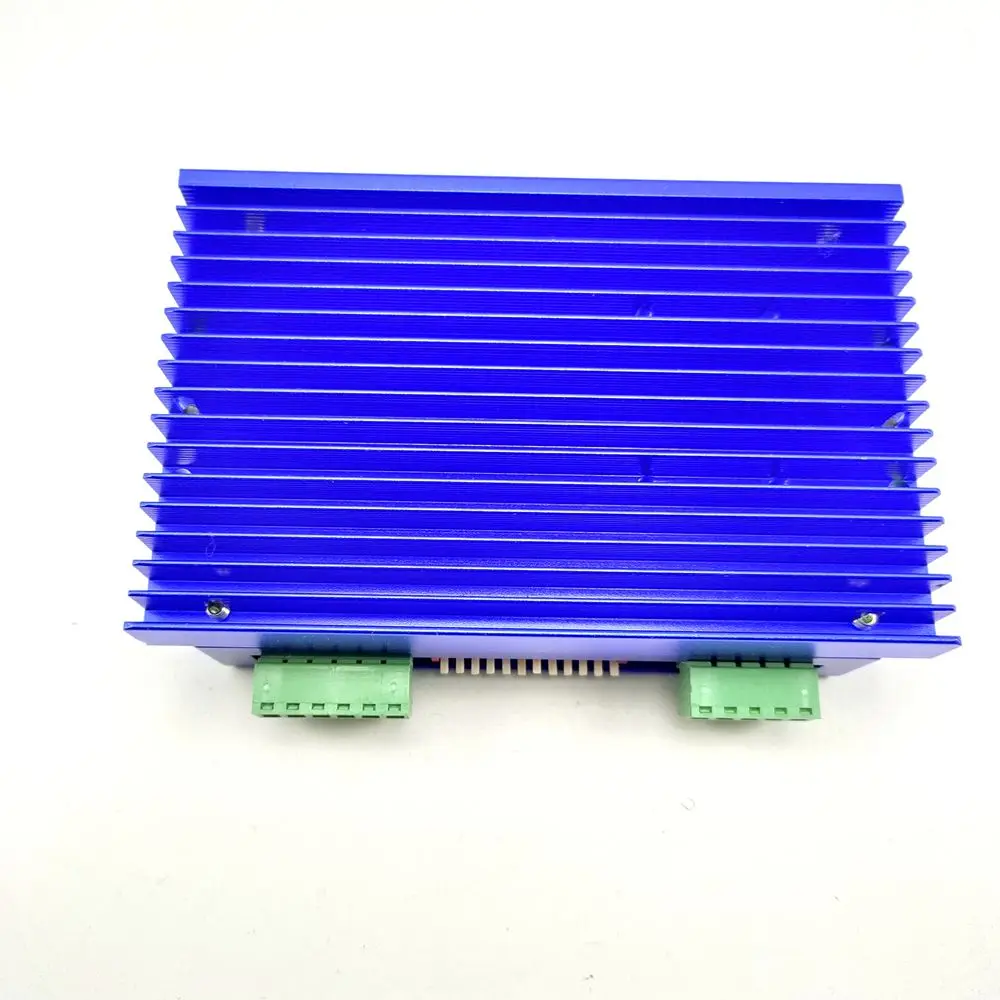

Интегрированный шаговый контроллер привода одноосный CAN/modbus-rtu-232/485 контроллер

Описание

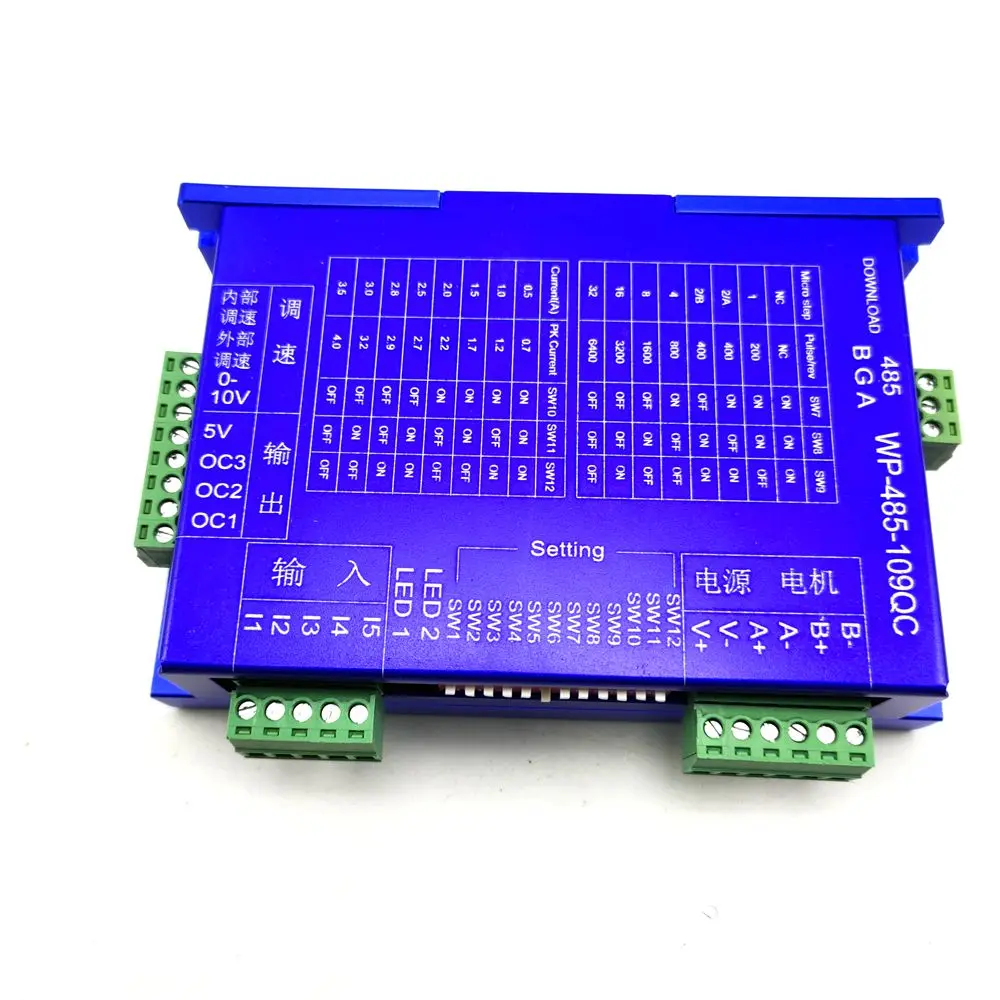

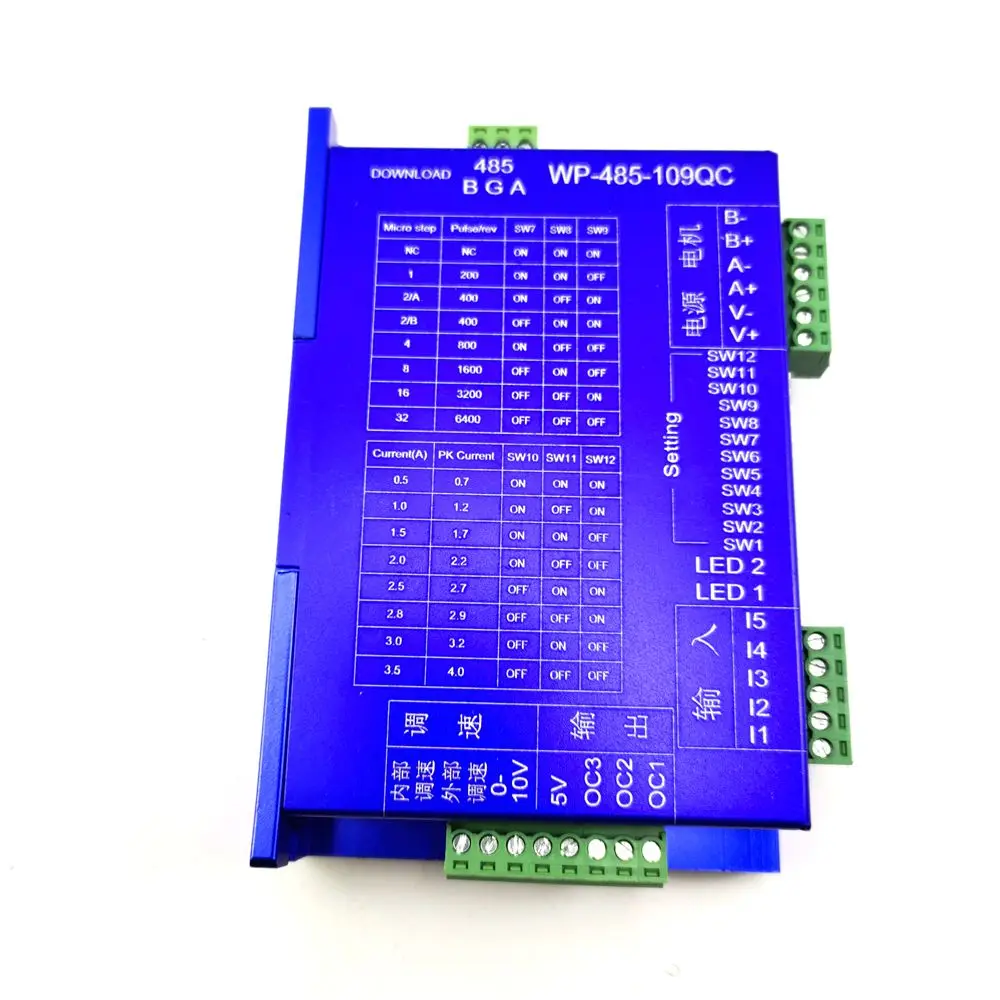

Описание наименования продукта,RS232 синий экран-меньше 109 плата привода, модель Аббревиатура: WP-232-109 QC;RS485 синий экран-меньше 109 плата привода, модель Аббревиатура: WP-485-109 QC. CAN синий экран-меньше 109 плата привода, сокращено как: WP-CAN-109 QC.

1. Ссылки для загрузки инструкций по продукции:

232 и четыреста восьмидесяти пять версий связи скачать: (может обеспечить VB хост компьютер Коммуникационный чехол, Xinjie сенсорный экран Коммуникационный чехол, Kunlun общий сенсорный экран Коммуникационный чехол)

Ссылка: bbs.hymcu.com/viewthread.php?Tid=39323&extra=page%3D1

Можно ли скачать инструкцию по версии связи:

Ссылка: bbs.hymcu.com/viewthread.php?Tid=39330&extra=page%3D1

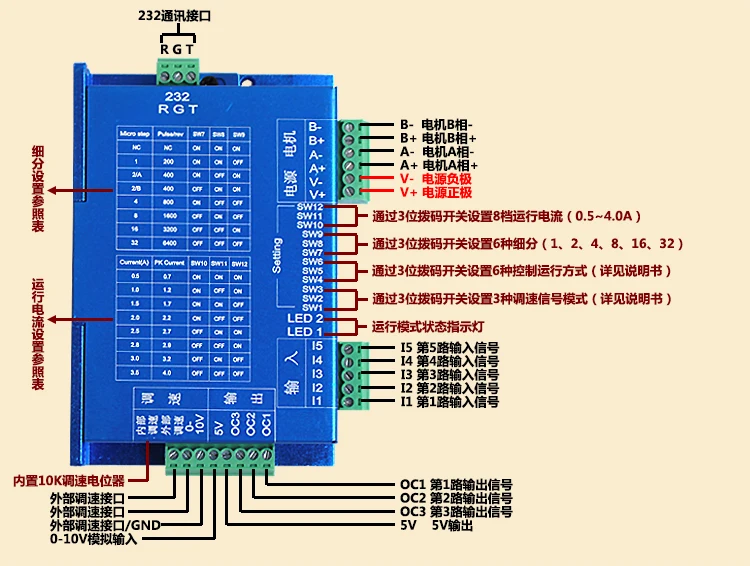

232 режим подключения связи:

485Связь режим подключения:

МожетРежим подключения связи: немного отличается от интерфейса связи 485, интерфейс BAGND соответствует CANHCANLGND.

2.Основные технические параметры:

*Рабочая мощность 12V-24VDC;

*Максимальная выходная частота импульса контроллера составляет 50 кГц.

*Максимальный ток привода 4A; (подходит для 57, 42, 39 шаговых двигателей ниже 1,8 нм)

*Количество осей управления: одна ось, расширяемая до 2 осей;

*Аналоговый входной интерфейс (10 k Регулируемое сопротивление или входной сигнал напряжения 0-10 V для регулирования скорости);

*Три режима цифрового выхода OC (выходной ток 500мА, выходной низкий уровень);

*Распределительный щит на 5 цифровой вход (24 V Отрицательные действует);

*Управление связью (интерфейс 232/485), протокол открытого MODBUS-RTU, может связаться с сенсорным экраном или ПЛК снаружи;Или может интерфейс связи.

*Он может непосредственно управлять 42-57 сериями шаговых двигателей (<= 1,8 нм).

3. Функциональное описание:

Автоматический режим работы:Храните программы (проект) и отрегулируйте 33 шага (сегменты).

(Нет необходимости вводить инструкции, просто введите номера непосредственно к параметрам.)

Руководство по эксплуатации:СпотДинамическая работа, одиночная работа, функция нулевого возврата данных

Параметр Настройки:Направление, расстояние, скорость, вход, выход, задержка, цикл и другие параметры.

Внешний цифровой Входной сигнал:Доступны внешние кнопки или ограничительные переключатели.

Внешний цифровой выходной сигнал:Внешние реле могут быть подключены для управления питанием от внешнего оборудования.

Аналоговый Входной сигнал:Одна внутренняя плата 10 K потенциометра, один внешний 10 K потенциометра интерфейс и один 0-10 в аналоговый входной интерфейс может быть выбран переключателем набора номера.

Последовательный порт/485 связь:Осуществление modbus-Функция RTU, внешнее оборудование может использоваться для связи с контроллером.
