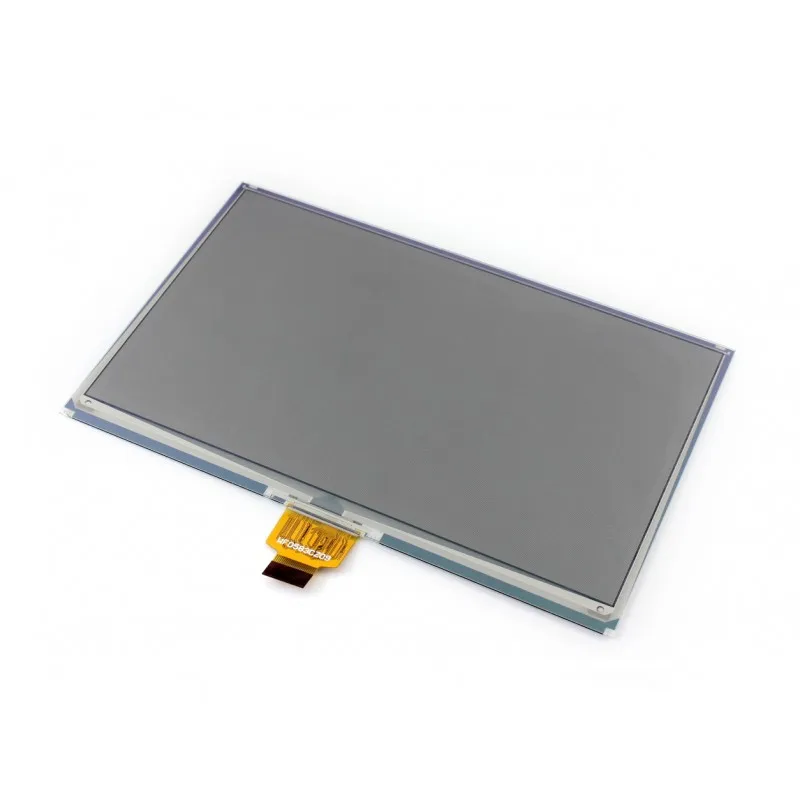

7,5 дюймов E-Ink дисплей панель e-paper Raw дисплей с разрешением 640x384 SPI интерфейс Встроенный контроллер для RPI Arduino STM32

Описание

7,5 дюймовый E-Ink дисплей Панель e-paper raw дисплей Панель с 3/4 провода SPI два/три цвета дисплей для Raspberry Pi Arduino

Обзор: материнская плата

Это необработанный дисплей E-Ink, 7,5 дюйма, разрешение 640x384, со встроенным контроллером, связывающимся через SPI-интерфейс.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности:

Нет подсветки, долго отображает последнее содержимое даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Поставляется с инструментами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики:

Рабочее напряжение: 3,3 В

Интерфейс: 3-провод SPI, 4-провод SPI

Контурный Размер: 170,2 мм × 111,2 мм × 1,18 мм

Размер дисплея: 163,2 мм × 97,92 мм

Шаг точки: 0,255 × 0,255

Разрешение 640 × 384

Серый уровень: 2

Мощность обновления: 38 МВт (тип)

Мощность в режиме ожидания: 0,017 МВт

Угол обзора:> 170 °

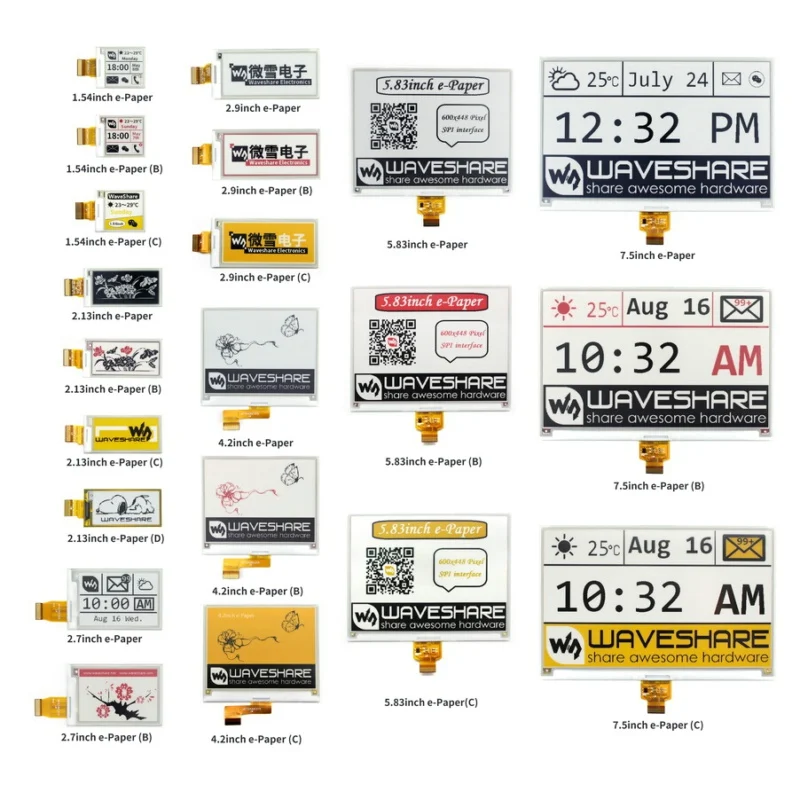

Разница:

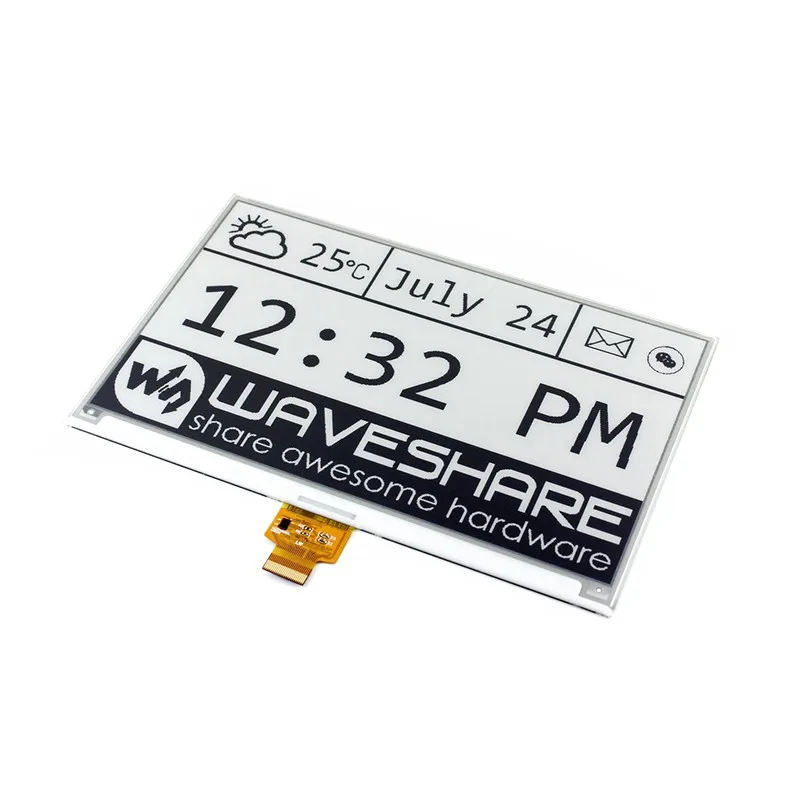

Электронная бумага 7,5 дюйма

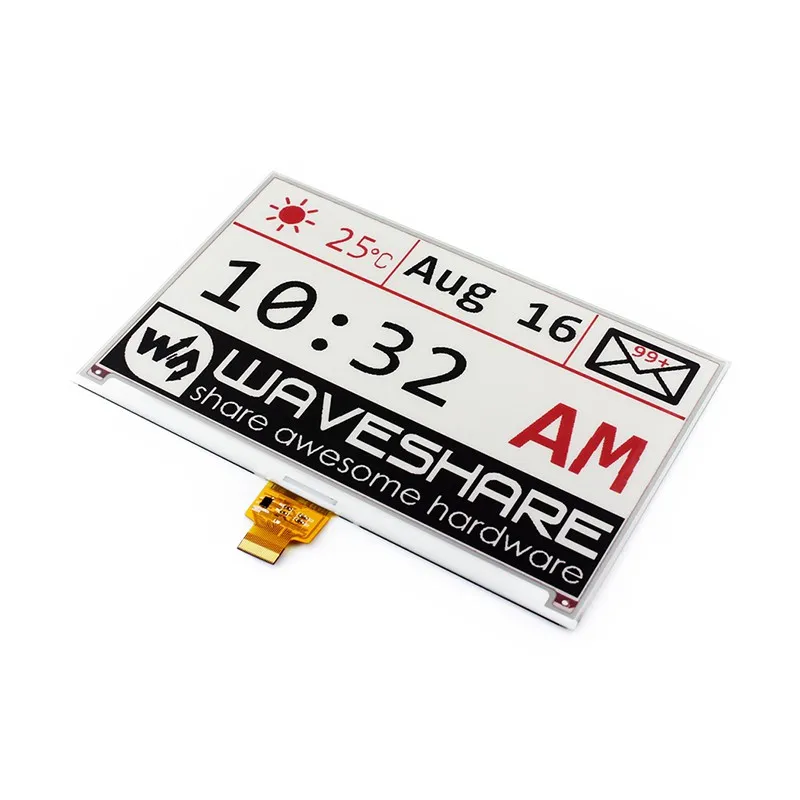

7,5 дюймовая электронная бумага (B)

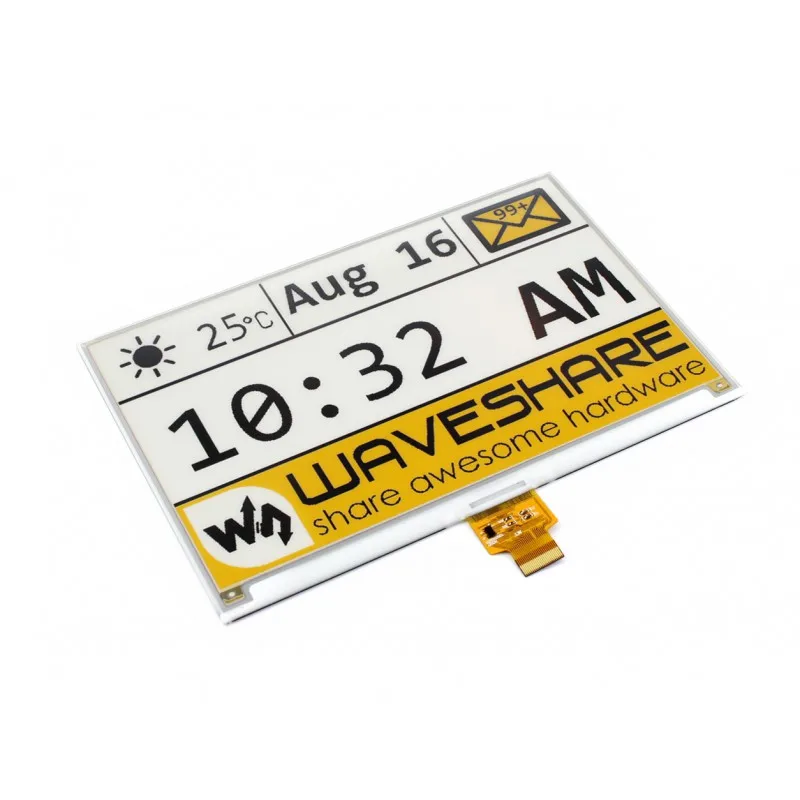

7,5 дюймовая электронная бумага (C)

Развития ресурсы:

Вариант 1Вики: Www.waveshare.com/wiki/7.5inch_e-Paper_HAT

Вариант 2 Вики : Www.waveshare.com/wiki/7.5inch_e-Paper_HAT_ (B)

Вариант 3 Вики : Www.waveshare.com/wiki/7.5inch_e-Paper_HAT_ (C)

1 х 7,5 дюймовая электронная бумага или1X7,5 дюймовая электронная бумага (B) или 1X7,5 дюймовая электронная бумага (C) по вашему выбору.
