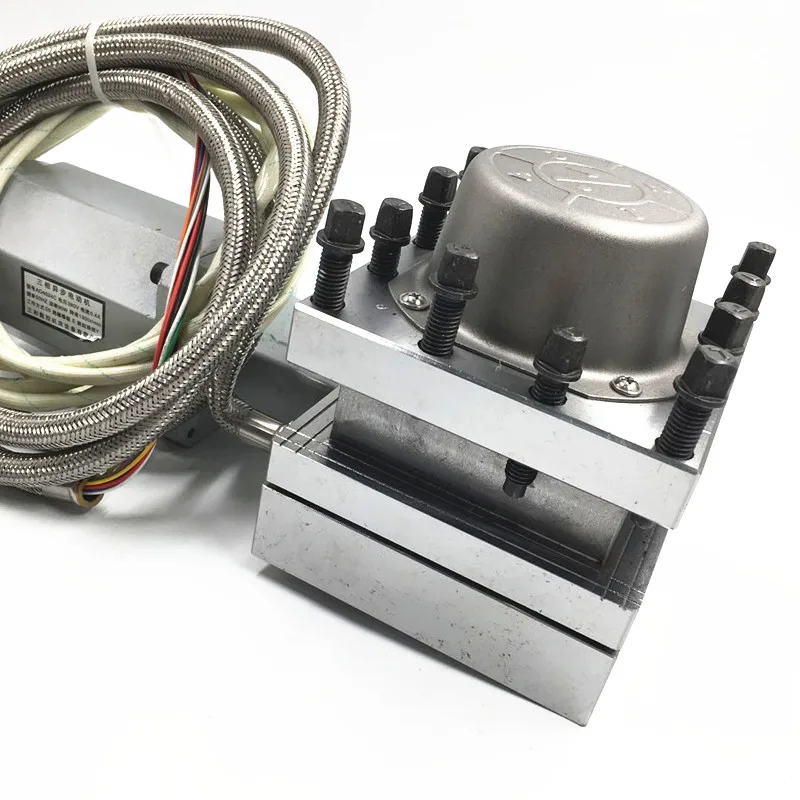

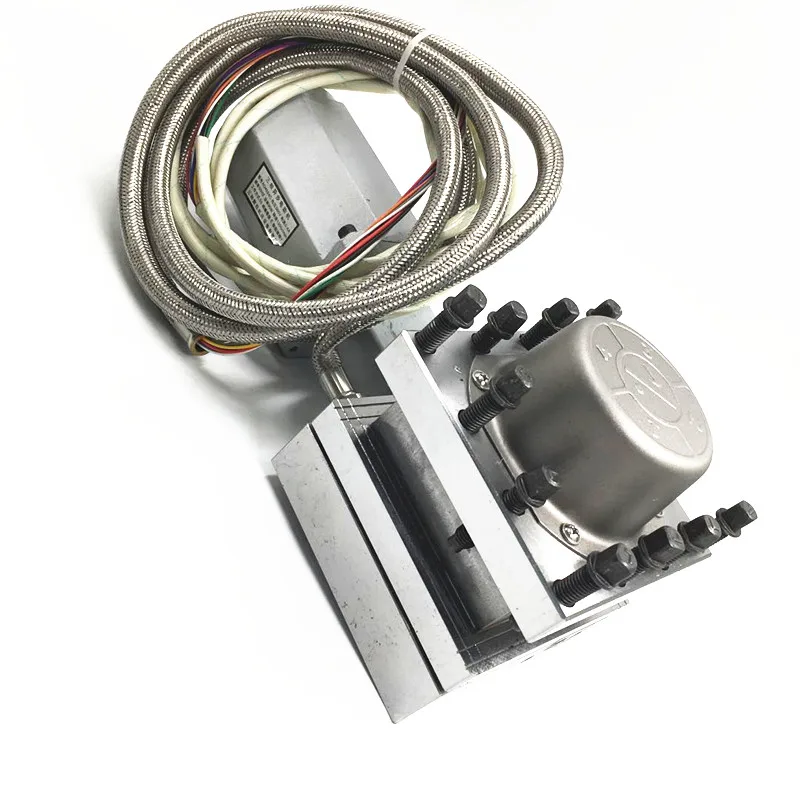

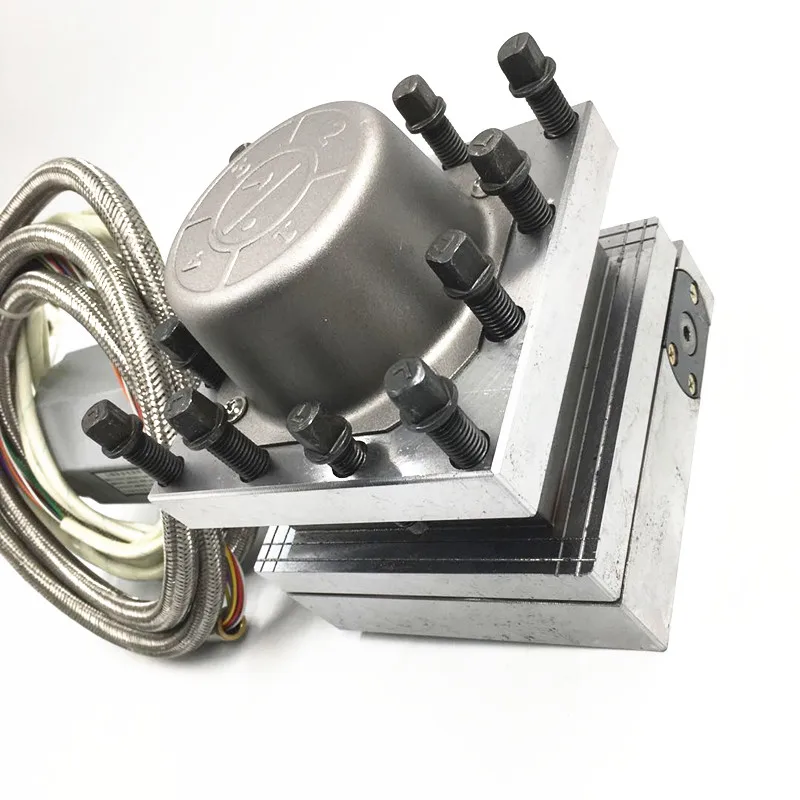

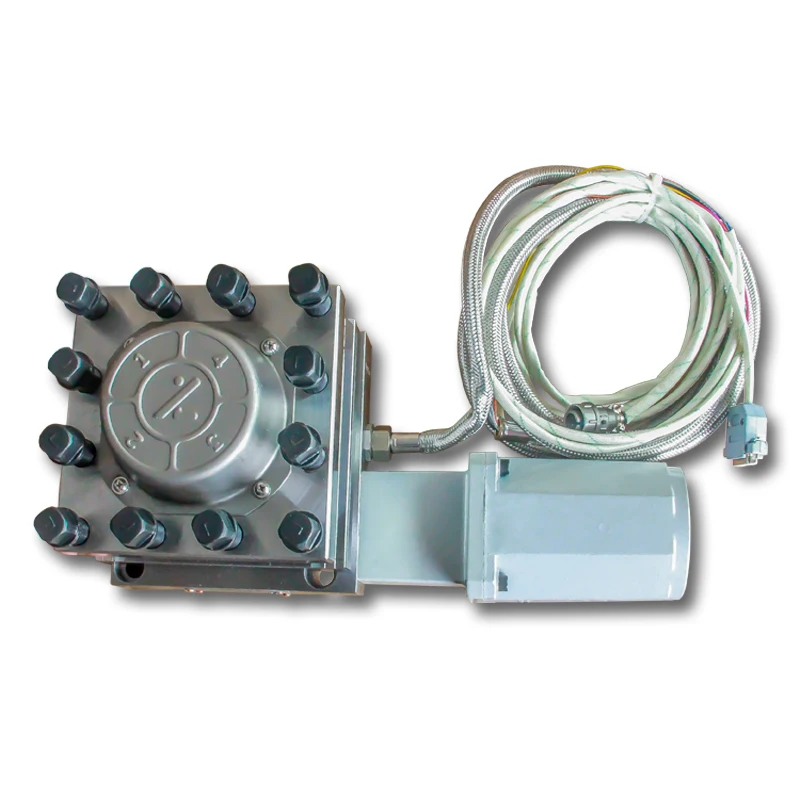

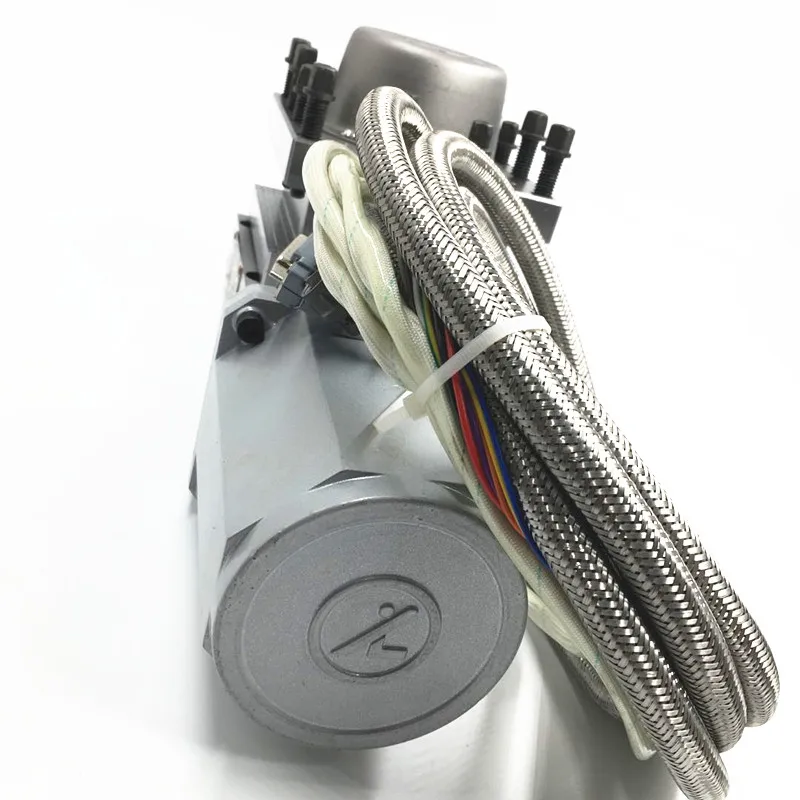

1 Набор 220 В держатель инструмента LD4-CK0610-40 серия Вертикальная револьверная головка с ЧПУ+ держатель инструмента с ЧПУ блок управления

Описание

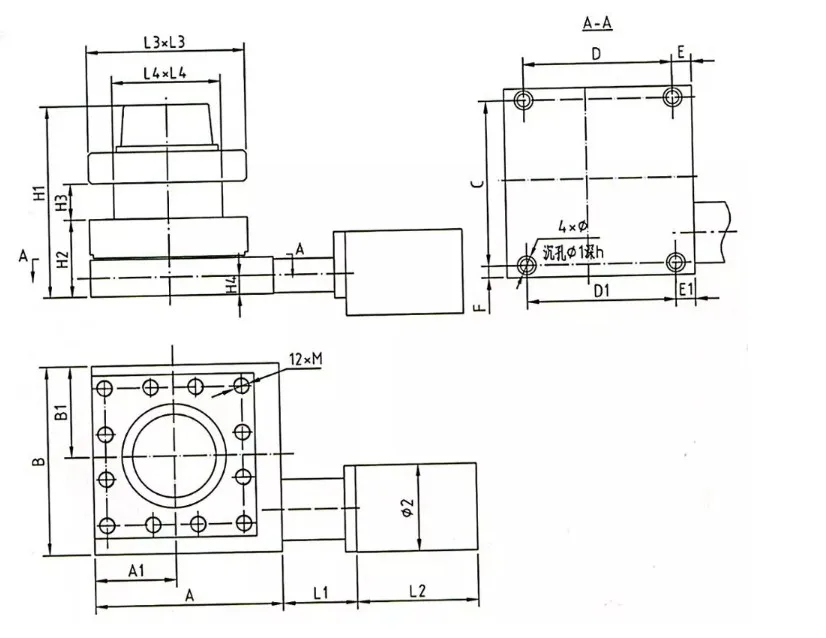

Размеры параметры

1 Набор 220 В держатель инструмента LD4-CK0610-40 серия Вертикальная револьверная головка с ЧПУ+ держатель инструмента с ЧПУ блок управления

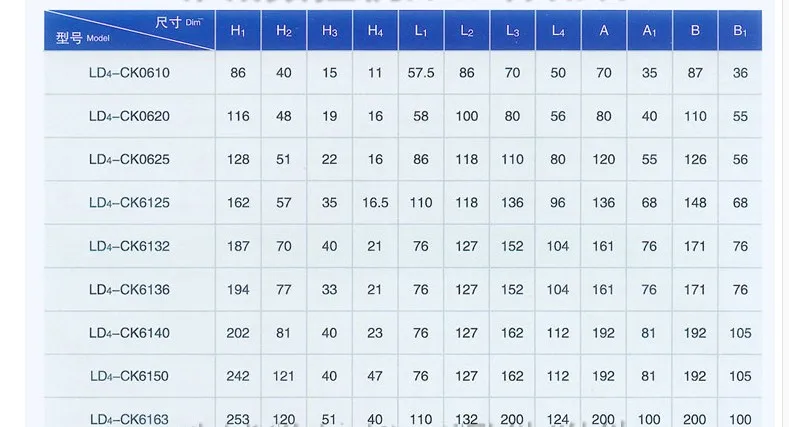

Модель/тусклый	H1	H2	H3	H4	L1	L2	L3	L4	А	A1	B	B1
LD4CK0610	86	40	15	11	57,5	86	70	50	70	35	87	36
LD4CK0620	116	48	19	16	58	100	80	56	80	40	110	55
LD4CK0625	128	51	22	16	86	118	110	80	120	55	126	56
LD4CK6125	162	57	35	16,5	110	118	136	96	136	68	148	68
LD4CK6132	187	70	40	21	76	127	152	104	161	76	171	76
LD4CK6136	194	77	33	21	76	127	152	104	161	76	171	76
LD4CK6140	202	81	40	23	76	127	162	112	192	81	192	105
LD4CK6150	242	121	40	47 (Европа)	76	127	162	112	192	81	192	105
LD4CK6163	253	120	51	40	110	132	200	124	200	100	200	100

Модель/тусклый	C	D	D1	E	E1	F	& Phi;	& Phi (1 шт.)	& Phi; 2	h	М
LD4CK0610	74	57	50	6,5	10	6,5	& Phi; 7	& Phi; 11	& Phi; 68	6,5	M6
LD4CK0620	94	64 ГБ	52	8	13	8	& Phi; 9	& Phi; 14	& Phi; 78	9	M8
LD4CK0625	110	90	80	15	20	8	& Phi; 9	& Phi; 14	& Phi; 88	9	M10
LD4CK6125	126	108	108	14	14	11	& Phi; 11	& Phi; 17	& Phi; 88	11	M12
LD4CK6132	146	126	126	23	23	12	& Phi; 13	& Phi; 19	& Phi; 88	13	M16
LD4CK6136	146	126	126	23	23	12	& Phi; 13	& Phi; 19	& Phi; 88	13	M16
LD4CK6140	168	152	152	20	20	12	& Phi; 13	& Phi; 19	& Phi; 88	13	M16
LD4CK6150	168	152	152	20	20	12	& Phi; 13	& Phi; 19	& Phi; 88	13	M16
LD4CK6163	177	150	130	25	35	11,5	& Phi; 13	& Phi; 19	& Phi; 98	13	M16

Параметры производительности

Модель для передачи данных	Центр высота (Мм)	Мотор Мощность (Вт)	Макс. Тангенциальное Крутящий момент (Н · м)	Точность повторяемости Точность (")	Время изменения Инструмент и замок
Модель для передачи данных	Центр высота (Мм)	Мотор Мощность (Вт)	Макс. Тангенциальное Крутящий момент (Н · м)	Точность повторяемости Точность (")	90 °	180 °	270 °
LD4CK0610	40	40	100	± 2	1	1,4	1,8
LD4CK0620	48	50	150	± 2	1,2	1,6	2
LD4CK0625	51	90	300	± 2	1,7	2,2	2,7
LD4CK6125	57	90	400	± 2	1,9	2,4	2,9
LD4CK6132	70	120	500	± 2	2	2,5	3
LD4CK6136	77	120	500	± 2	2	2,5	3
LD4CK6140	81	120	600	± 2	2	2,5	3
LD4CK6150	121	120	600	± 2	2	2,5	3
LD4CK6163	120	180	800	± 2	2,5	3,2	3,9

Инструкции будут отправлены вам по электронной почте

Серия LD4B с вертикальной башенкой принимает червячную передачу, три зубчатых диска индексации и позиционирования, винтовой замок и принцип работы Holzer компонентов. С преимуществами плавной транспониции и без подъема корпуса резака

Уважаемый клиент:

Прежде всего, спасибо за покупку и использование NC башниПроизведено нашей компанией. Пожалуйста, внимательно прочитайте это руководство перед использованием, и используйте башенки в соответствии с этим руководством. Если у вас есть какие-либо вопросы или комментарии, пожалуйста, немедленно свяжитесь с нами.

1. Основные характеристики, технические данные и общие размеры

Вертикальная револьверная турель серии HAK21, разработанная и произведенная нашей компанией, является основным функциональным блоком токарного станка NC. При повороте башни uВерха: корпусНеrПУРЭ,Он отличается высокой точностью положения,СЗал блок отправкиСигналов И Хорошая производительность водонепроницаемости. Различные виды токарного станка NC, оснащенного башенками, можно управлять облицовкой, поворотом, растачиванием, резьбой и канавкой в одной фиксации.
