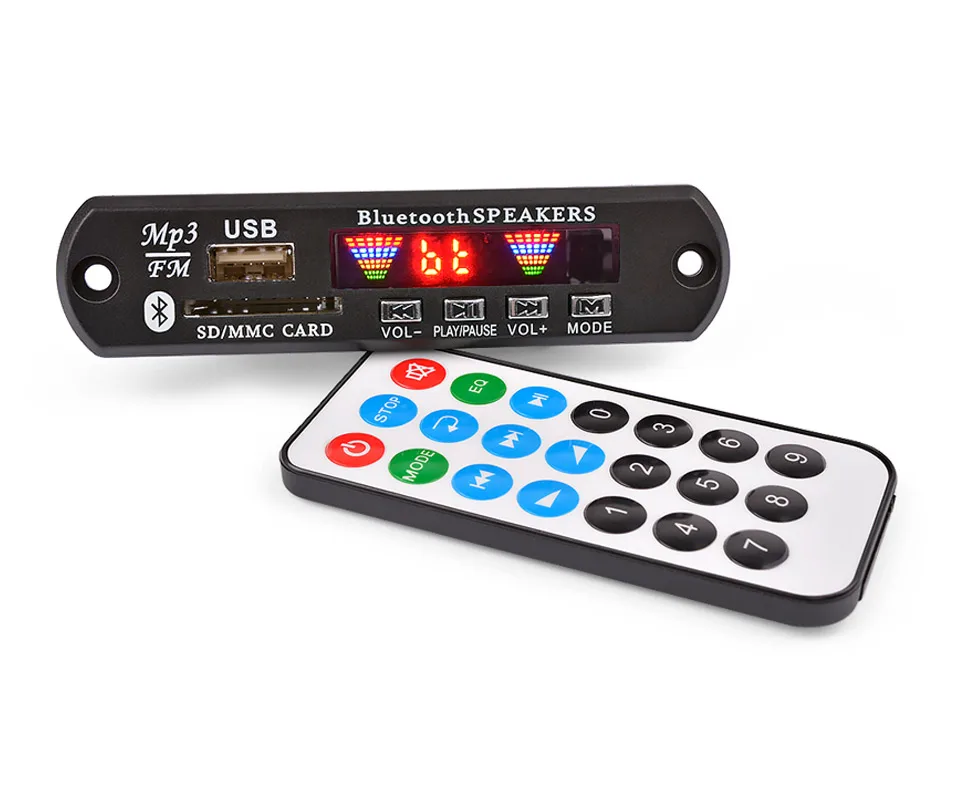

AIYIMA 12 в Bluetooth MP3 декодер доска 4 цвета дисплей USB FM APE FLAC без потерь декодирование беспроводной Bluetooth 5,0 Модуль громкой связи

Примечание:

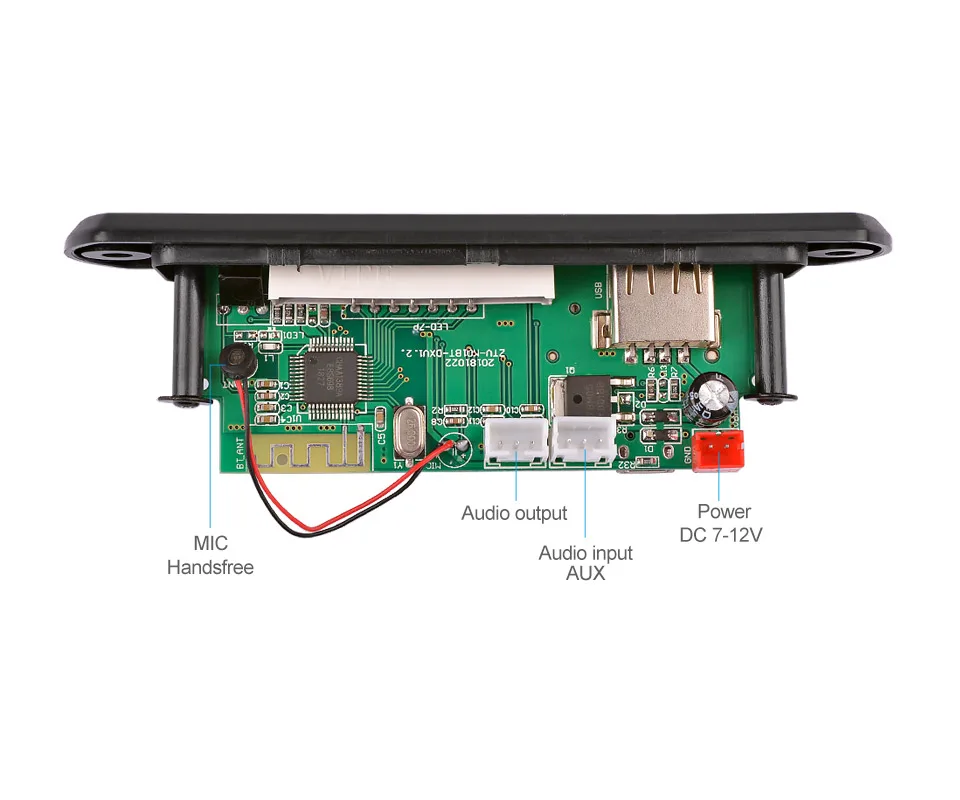

1: рабочее напряжение 12 в: постоянный ток 7 в-12 в, 5 в: 3,7 в-5 в (разъем линейной головки mini USB MICR0) ток 800MA-1A. Если тока не достаточно, будет скачок или сбой пульта дистанционного управления или вы не можете прочесть аномалию Bluetooth (если у вас есть эта проблема, пожалуйста, проверьте ваш источник питания); напряжение не может быть выше самого высокого диапазона напряжения, требуемого продуктом, В противном случае главный чип и соответствующие компоненты будут повреждены.

2: модуля питания и заземления сигнала отделены друг от друга, а также есть отдельный резистор для облегчения выбора различных усилители мощности (смотрите "ром 0-ом резистор на плате). Текущая отгрузка была соединена с 0 ом. Отдельные усилители имеют шум. Рекомендуется использовать блок питания для питания платы декодера отдельно. Если блок питания такой же, как и блок питания, подключите аудиовыход платы декодера к питанию ("AGND" и "GND" R32. Резистор 0 ом) должен быть открыт здесь, чтобы быть проводным (работает в чехол выключения питания);

Рекомендуемый источник питания DC12V link:Https://www.aliexpress.com/item/DC-5V-12V-Voltage-Regulators-110V-220V-to-DC5V-1-5A-DC12V-1A-stabilized-voltage-supply/32814891943. Html

Два: уведомление об модификации автомобиля

1) источник питания: не подключайте аккумулятор напрямую к источнику питания, прикуривателю и автомобильному замку. В этих трех местах есть примеры нестабильного напряжения, и есть некоторые автомобили, которые имеют помехи. Обратите внимание! Пожалуйста, подключите CD или блок питания после того, как карта исправлена и регулируется (обычно 8-10 в). Колонны на автомобиле с электрическим кабелем 12 в за железной оболочкой CD по-прежнему не регулируются и не исправлены; помните!; если вы не можете или не найдете соответствующий источник питания, вы можете связаться с нами.

2) если вы ищете звуковую сигнальную линию в cd-плеере, когда вы реконструируете автомобиль, если вы не уверены, какая линия является аудиовходом, рекомендуется, чтобы левые и правые аудиовыходы платы декодера были соединены последовательным образом с электролитическим конденсатором в пределах 10 мкФ. Защитите модуль декодированного аудиовыхода.

Три: уведомление о модификации дома

Блок питания

A: от оригинального усилителя мощности, вы должны обратить внимание на источник питания постоянного тока после выпрямления усилителя мощности; не подключайте непосредственно к источнику питания на трансформаторе или перед выпрямлением, питание на трансформаторе и перед выпрямлением является питанием переменного тока, а маршрутизатор также является питанием переменного тока. Не может напрямую поставить питание на панель декодера, которая выгорит продукт)

B: источник питания требует полноволновой выпрямления, а фильтр имеет емкость более 1000 мкФ для подачи питания на панель декодера. Если слабо фильтрованный источник питания напрямую влияет на качество звука и качество декодирования

Что касается проблемы автомобильных аудио помех (общий тип сцены), в зависимости от состояния автомобиля, он может быть обработан следующим образом

C: если это не мощность, взятая на цепи CD, может быть добавлен DC-DC изолированный источник питания.

D: аудио выход подключен к изолированному аудио трансформатору 1:1 (обратите внимание на аудио выделенный трансформатор).

E: подключение цепи BA3121 (схема шумоподавления)

Четыре: модифицированная аудиопроводка автомобиля и дома:

A. аудиокабель подключается к монтажной плате: аудиовыход декодера «R-OUT/GND/L-OUT» подключен к аудиовходу «R-IN/GND/L-IN» вашего усилителя; тогда вы источник звука на оригинальном усилителе мощности должны быть отключены. Аудиовыход недекодируемой платы и оригинальный усилитель мощности подключаются к усилителю мощности одновременно, так что блок питания выгорит чип или другие компоненты; если необходимо подключить другие источники звука, Это должен быть звуковой сигнал подключен к аудиовходу декодера, помните!

B. подключение к аудиокабелю 3,5: аудиовыход «R-OUT/GND/L-OUT» на плате декодера напрямую соединен с «3. 5 аудио кабель ”и затем подключен к вашему усилителю или «AUX» отверстие автомобиля. Это самый простой и удобный способ проводки. Рекомендуется использовать этот способ подключения.
