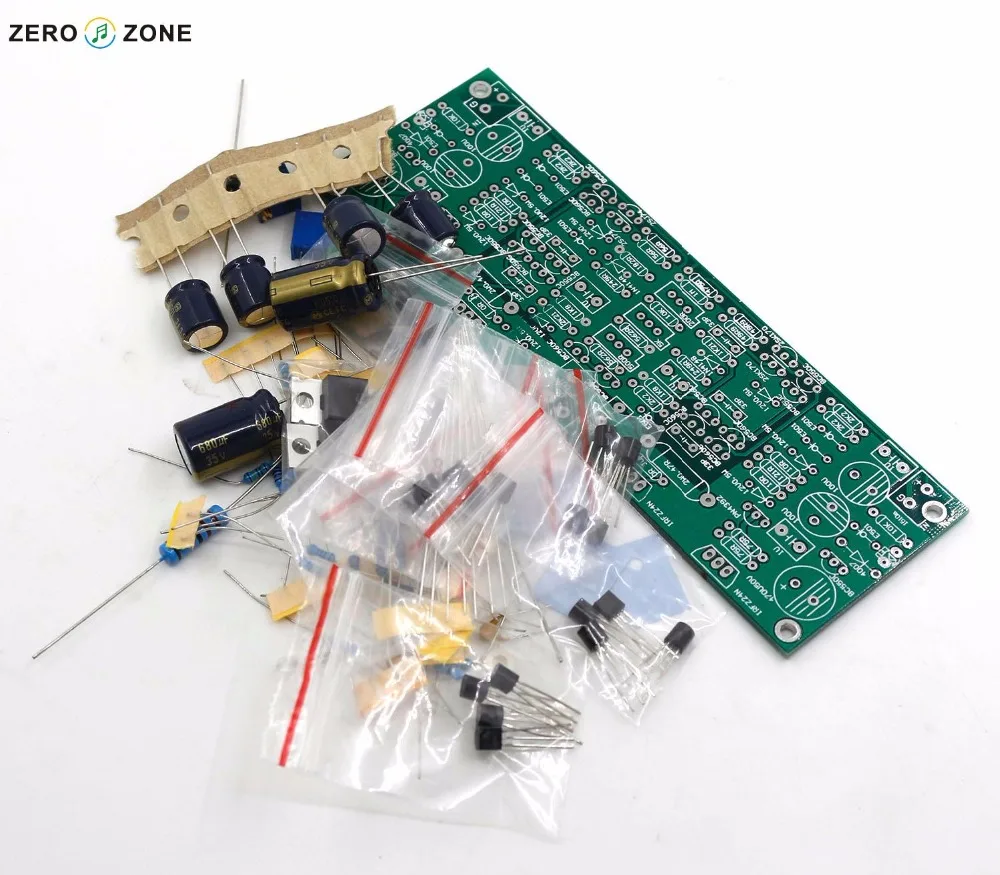

HI-END B22 моно усилитель для наушников DIY Kit- ссылка бета 22 B22 схема

Специальное примечание:

В этом комплекте Нет входной трубки.

Эталонная Входная пара модель трубки:

K170J74 (BL файл), K364J104 (BL файл), K366J107 (BL файл) K246J103 (BL файл необходимо изменить)

Примечание: цена по умолчанию указана за один моно B22 комплект усилителя для наушников, все части должны самостоятельно припаять их, мы можем предоставить инструкции по отладке по электронной почте

Чтобы встроить усилитель для стереонаушников, вам нужно купить 2 из этого комплекта.

Размер платы: 155 мм * 50 мм

Обзор

β22 ("beta 22")-это высококачественный стереоусилитель DIY для динамических наушников. Он также может быть встроен в качестве усилителя мощности для динамиков (18 Wrms в 8Ω несимметричный, или 50 Wrms в 8Ω полностью сбалансированный), или в качестве предусилителя.

Полностью Дискретная (без интегральных схем), полностью дополняющая и кодированная топология, высокотоковый MOSFET выходной этап, полный класс а операции и тщательно настроенные рабочие точки обеспечивают исчезающее низкое искажение, высокая скорость, широкая полоса пропускания, низкое выходное сопротивление и высокая выходная мощность. Все элементы конструкции были тщательно проверены, чтобы создать усилитель, который работает так же хорошо на тестовом стенде, как это делает с музыкой.

β22-результат проекта общественного обслуживания для аудиофильского хоббиста. Схема является открытым исходным кодом. Схемная конструкция, а также схема печатной платы-это работа AMB, в которой принимает участие DIY. Он разработан для того, чтобы быть относительно простым в сборке, но не рекомендуется в качестве первого проекта для новичка.

Проект β22 в основном сосредоточен вокруг основной платы усилителя. Каждая плата поддерживает один канал. Этот acution inlcude 2 channle kit.

Для сборки рабочего усилителя вам также понадобится Регулируемый источник питания постоянного тока, чтобы обеспечить питание платы, а также выбрать и/или построить Корпус Корпуса для размещения усилительных плат (и, по желанию, источника питания). Для получения дополнительной информации см. Следующее:

Мощность питания

Плата усилителя β22 не включает блок питания (блок питания). Для обеспечения питания цепи требуется отдельный двухрельсовый источник постоянного тока.

Рекомендуемый БП для использования является нашим HP-X регулируемым БП. Разработанный специально, чтобы быть компаньоном PSU β22, HP-X элегантно отражает полностью дискретную, полностью дополняющую, MOSFET-управляемую тему усилителя β22, обеспечивая низкий уровень шума, высокий psr, широкий диапазон пропускания, хорошо себя ведет переходная реакция, низкое выходное сопротивление, отличное регулирование линии/нагрузки и высокая производительность выходного тока. Одна HP-X плата БП может управлять до четырех плат β22 при работе в качестве усилителя для наушников. Для акустических усилителей одна HP-X плата должна использоваться на board 22 плате.

Можно использовать другие БП, если он обеспечивает необходимое выходное напряжение и ток, и имеет достаточную производительность, чтобы не поставить под удар качество усилителя β22.

Ток от платы β22 составляет примерно 200 мА на плату в качестве усилителя для наушников, в зависимости от его настройки тока (смещения). В качестве усилителя динамика ток может иметь пики более 5А на board 22 плате, в то время как он работает на той же 200 мА. Хорошая идея использовать блок питания с некоторой емкостью выше максимальной тяги.

β22 предназначен для работы от ± 24 В до ± 30 В постоянного напряжения на рельсах. Максимальное отклонение выходного напряжения и выходная мощность достигаются при ± 30 в, в то время как ± 24 В сделает усилитель более холодным. Усилитель не должен работать вне рекомендованного диапазона напряжения питания.

Не используйте Регулируемый источник питания, когда β22 настроен в качестве усилителя для наушников. Высокая пульсация в нерегулируемой поставке поставит под удар производительность. Если β22 строится только в качестве усилителя динамиков, вы можете рассмотреть вопрос о нерегулируемом питании, если у вас есть деньги. Высокая конструкция PSR β22 помогает минимизировать потерю производительности, и любой инкрементный шум из-за рельсовой пульсации будет менее звуковым, потому что динамики менее эффективны, а также из-за среды прослушивания и расстояния. Если используется Нерегулируемое питание, Не допускайте, чтобы напряжение на рельсах превышало ± 30 в выдает или принимает пару вольт, или есть риск повреждения от перенапряжения.

Всегда измеряйте фактическое выходное напряжение блока питания перед первым подключением к усилителю, чтобы убедиться, что его выходное напряжение соответствует ожидаемому.

Рекомендуемая конфигурация β22 заключается в использовании внешнего источника питания. Это позволяет силовому трансформатору и другим компонентам переменного тока расположить вдали от чувствительной схемы усиления для минимального наведенного гула и шума. Вместо этого вы можете использовать большое шасси и поместить в него все платы усилителя β22 и блок питания, но обязательно Расположите силовой трансформатор и другие компоненты переменного тока как можно подальше от усилительных плат. Тороидальный силовой трансформатор рекомендуется в этой установке для его нижней утечки магнитного поля.
