Matek Mateksys F405-Wing F405 крыло STM32F405 управление полетом Лер управление INAV OSD MPU6000 BMP280/Поддержка фиксированное крыло

Описание

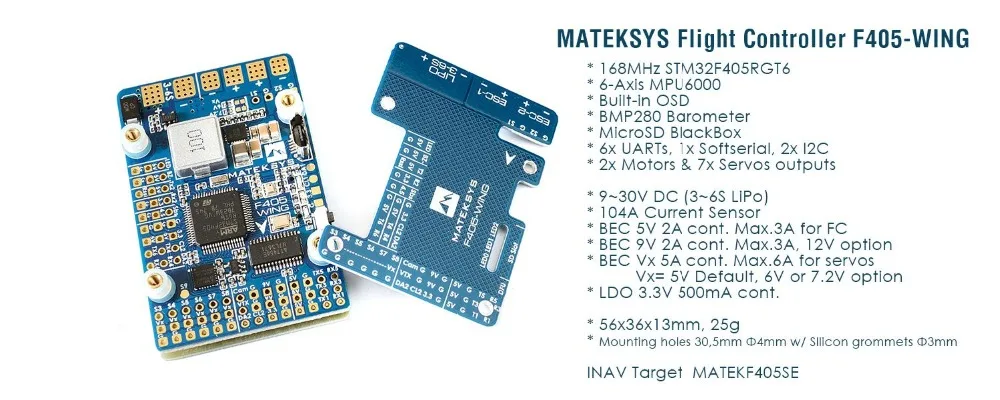

FC Технические характеристики:

MCU: 168 мгц STM32F405

IMU: MPU6000 акселерометр/гироскоп (SPI)

Баро: BMP280 (iec)

OSD: INAV OSD с чипом AT7456E

Черный ящик: слот для карт MicroSD (SD/SDHC)

Пдс & 6x uart

2x двигатели, 7x сервоприводы выходы

2x I2C

3x светодиоды для состояния FC (синий, красный) и индикатор 3,3 в (красный)

Встроенный инвертор для входного сигнала SBUS (UART2-RX)

PPM/UART совместно: UART2-RX

Softserial на TX2 pad

Датчик напряжения аккумулятора: 1:10 (шкала 1100)

WS2812 светодиодная лента: да

Звуковой сигнал: да

RSSI: да

FC прошивки:

INAV полета

Цель: MATEKF405SE

PDB:

Диапазон входного напряжения: 9 ~ 30 V (3 ~ 6 S LiPo) w/tv защита

2x ESC наколенники

Ток Senor: 104A, 3,3 V ADC, масштаб 317

BEC 5 в выход:

Предназначен для управления полетом, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета

Постоянный ток: 2 А, Макс. 3 А

BEC 9 В/12 В выход:

Предназначен для видеопередатчика, камеры, карданного стабилизатора и т. Д.

Постоянный ток: 2 А, Макс. 3 А

12 в вариант с перемычкой

BEC Vx ток на выходе:

Предназначен для сервоприводы

Регулируемое напряжение, 5 В по умолчанию, 6 в или 7,2 в через перемычку

Постоянный ток: 5 а, макс. 6а

Выход пульсации: 50mV (VIn = 24в, VOut = 5V @ 5A нагрузки)

BEC 3,3 в выход:

Предназначен для модуля Baro/Compass и Spektrum RX

Линейный регулятор

Постоянный ток: 500mA

Медицинский осмотр:

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм

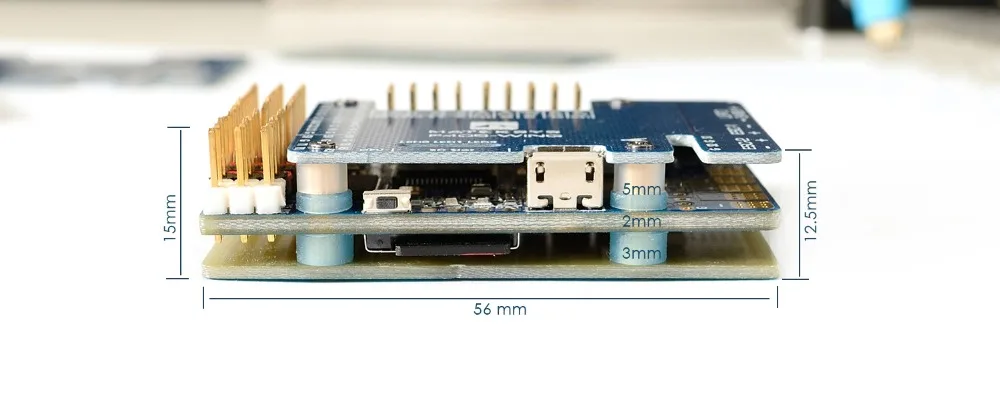

Размеры: 56x36x13 мм

Вес: 25 г
