Nextion NX3224T028-2," интеллектуальный Полноцветный сенсорный дисплей TFT lcd модуль Nextion Базовая Серия lcd сенсорный дисплей

Описание

Обзор

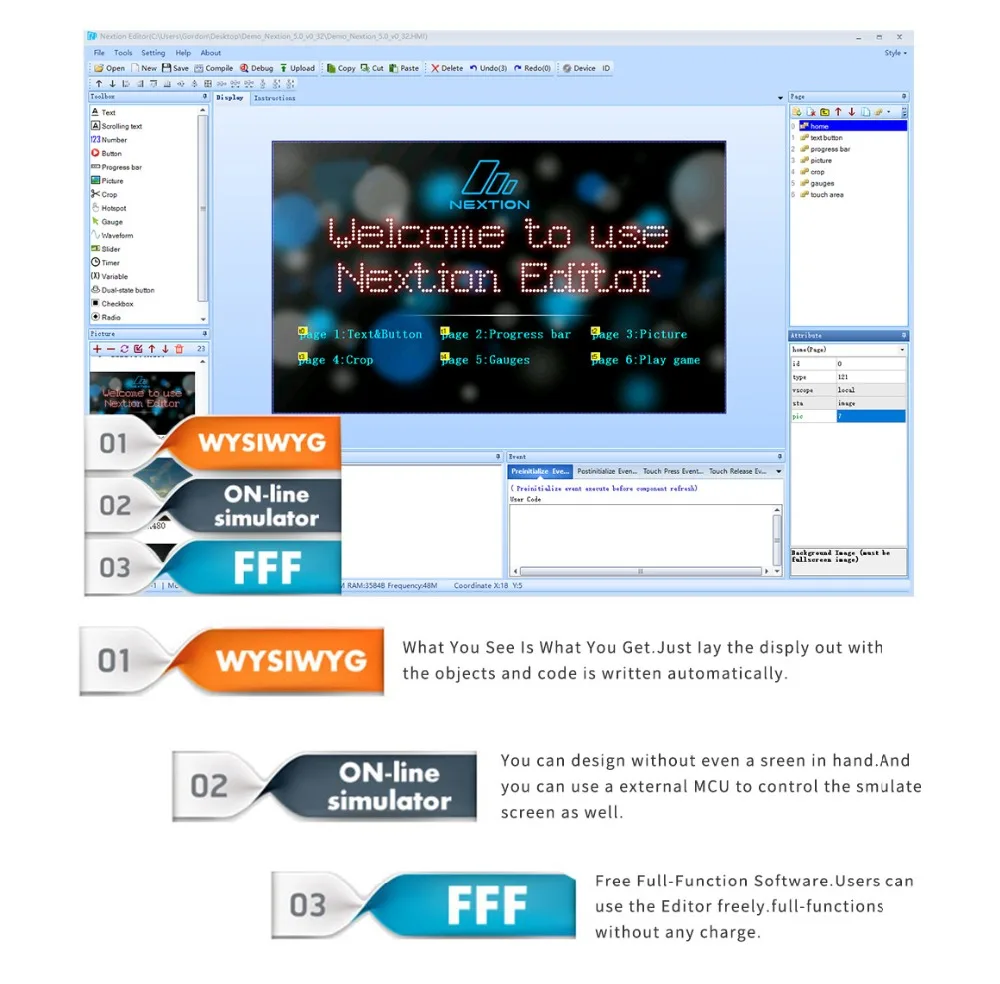

NEXTION-это решение с интерфейсом человека (HMI), сочетающее сенсорный дисплей TFT и встроенный процессор и память, разработанное с помощью бесплатного и загружаемого программного обеспечения NEXTION Editor. С помощью программного обеспечения NEXTION Editor вы можете быстро разработать графический интерфейс HMI, перемещая компоненты (графика, текст, кнопка, слайдер и т. Д.) и ASCII текстовые инструкции для кодирования, как компоненты работают на дисплее. С 2 проводами (RX, TX) дисплей NEXTION быстро подключается к MCU через 5 в ttl последовательный, чтобы предоставить уведомления о событий, на которые MCU может работать, и использует простые текстовые инструкции на основе ASCII, так что MCU может легко обеспечить ход и обновления статуса для вашего пользователя HMI.

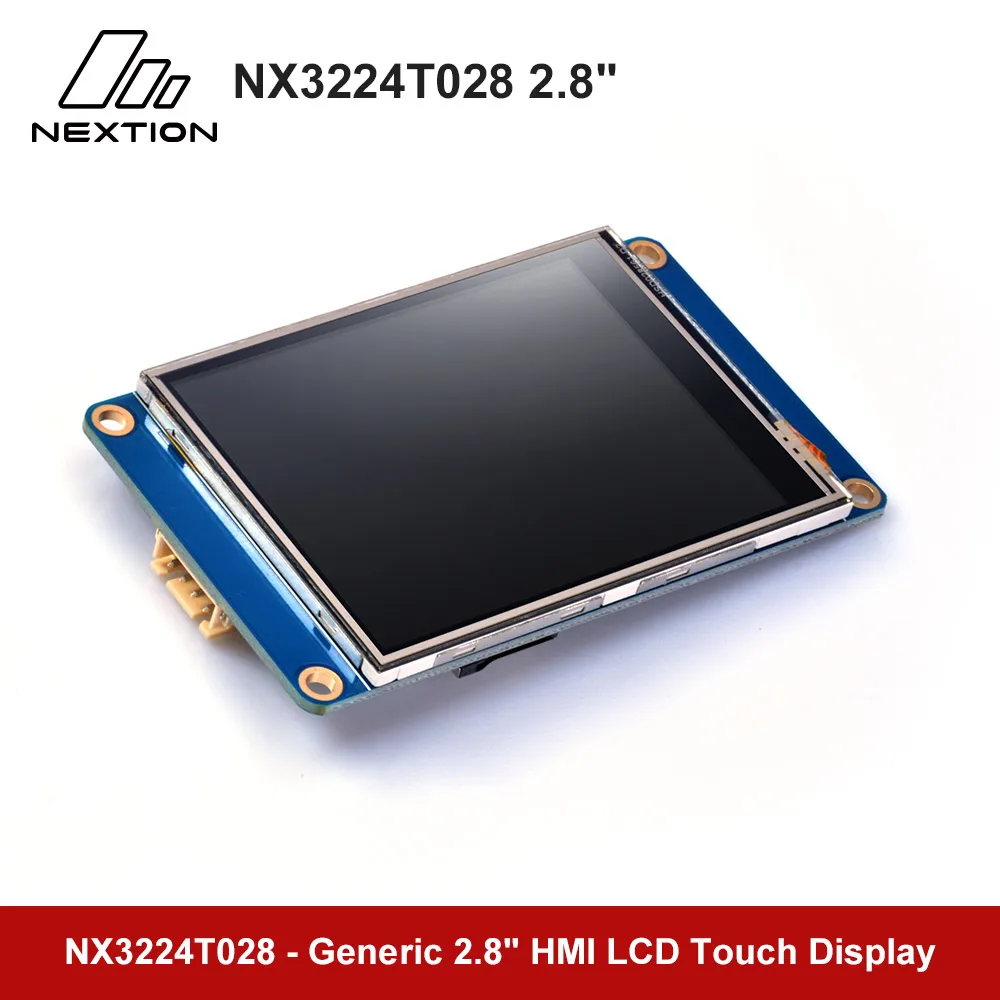

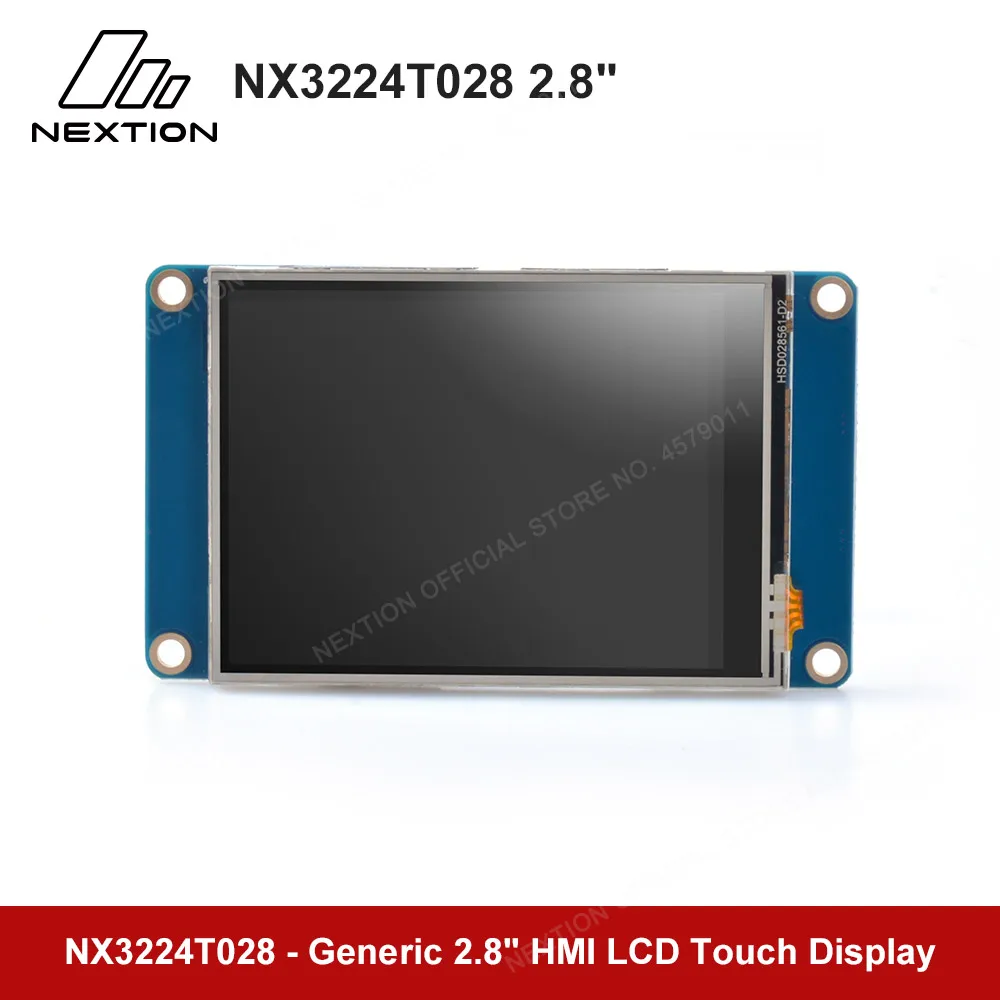

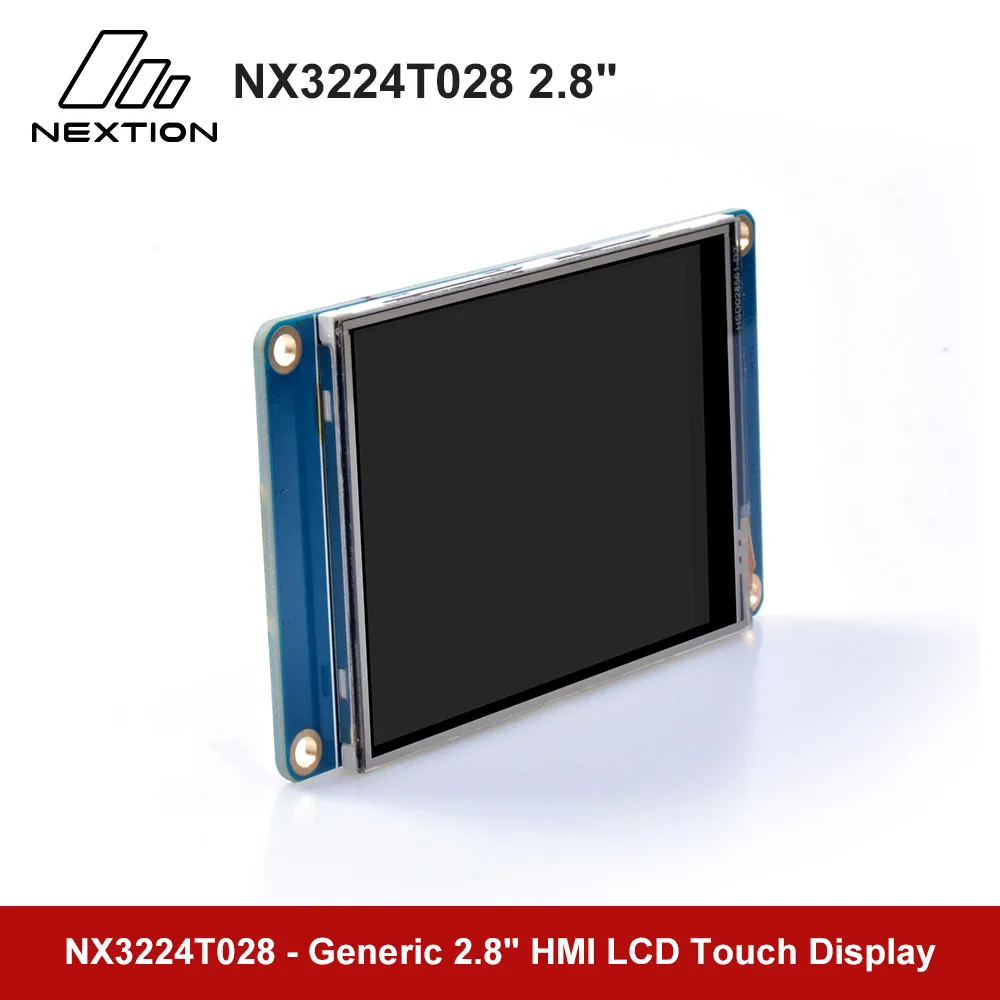

NX3224T028 является 2,8 "TFT HMI сенсорный дисплей модуль NEXTION основной серии.

Особенности

Nextion NX3224T028-2," интеллектуальный Полноцветный сенсорный дисплей TFT lcd модуль Nextion Базовая Серия lcd сенсорный дисплей

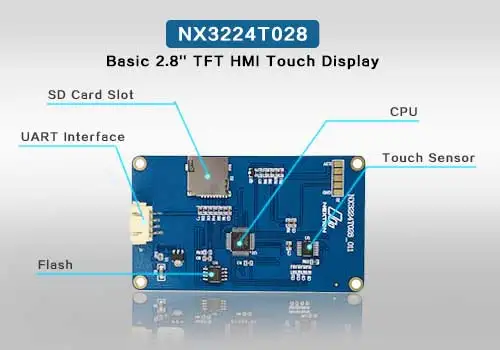

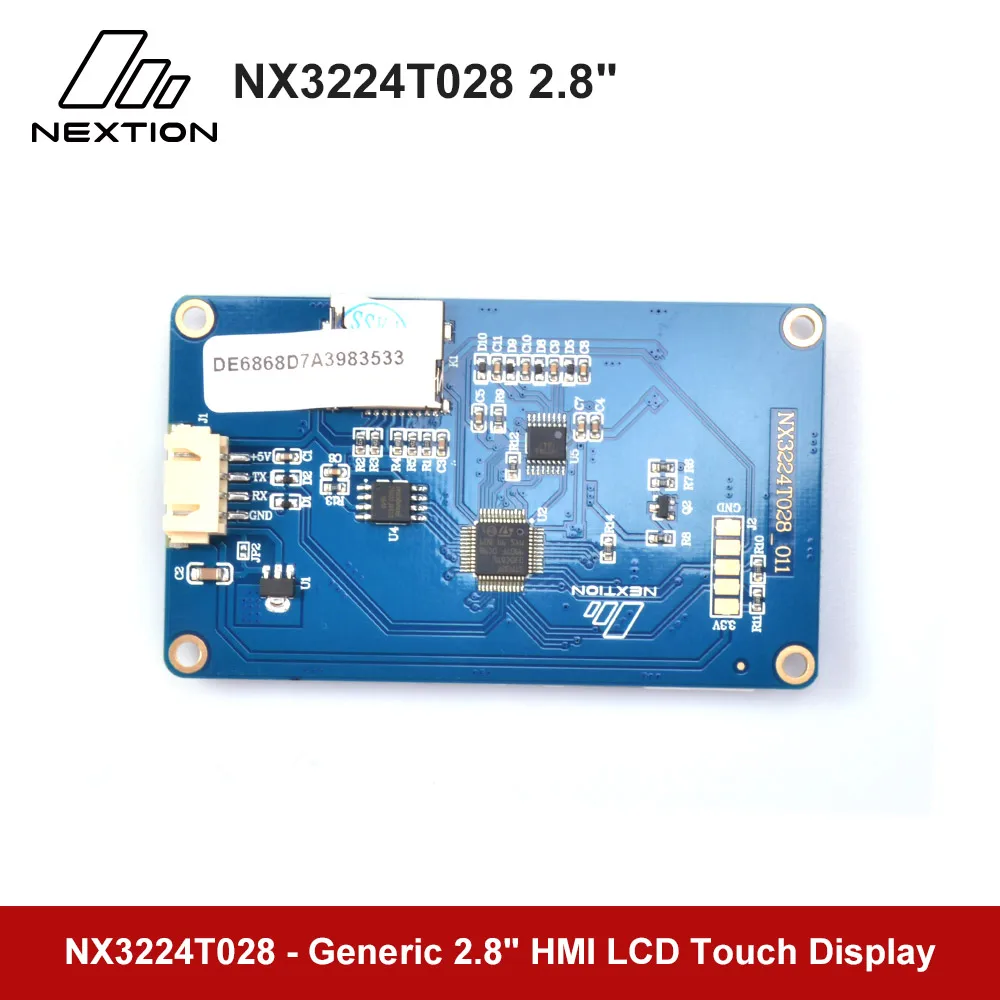

2,8 "TFT экран со встроенным модулем 4-проводной резистивный сенсорный экран Панель 320x240 Разрешение RGB 65 K true to life colors Простой 4-контактный (+ 5 V, TX RX, GND) интерфейс к любому ttl серийный хост Совместимость с Arduino, Raspberry Pi A +, B + и Raspberry Pi 2 Флэш-память 4 м для кода и данных приложения пользователя Регулируемая яркость: 0 ~ 180 нит, 1% интервал регулировки яркости На плате micro-SD карта для обновления прошивки Размер модуля: 58,0 мм (Д) × 50, 0 мм (Ш) × 5, 8 мм (В) Визуальная область: 57,6 мм (Д) × 43, 2 мм (Ш) 5V65mA Потребляемая мощность CE и сертификат безопасности материала по ограничению на использование опасных материалов в производстве, отвечающих требованиям

Программное обеспечение

Соответствующими документами

Редактор руководство

Редактор набор инструкций

Datasheet_NX3224T028

Dimension_NX3224T028.pdf

CE_Certification.pdf

CE_Test Report.pdf

RoHS_Test Report.pdf

ЛТА Announcement.pdf

В коробке

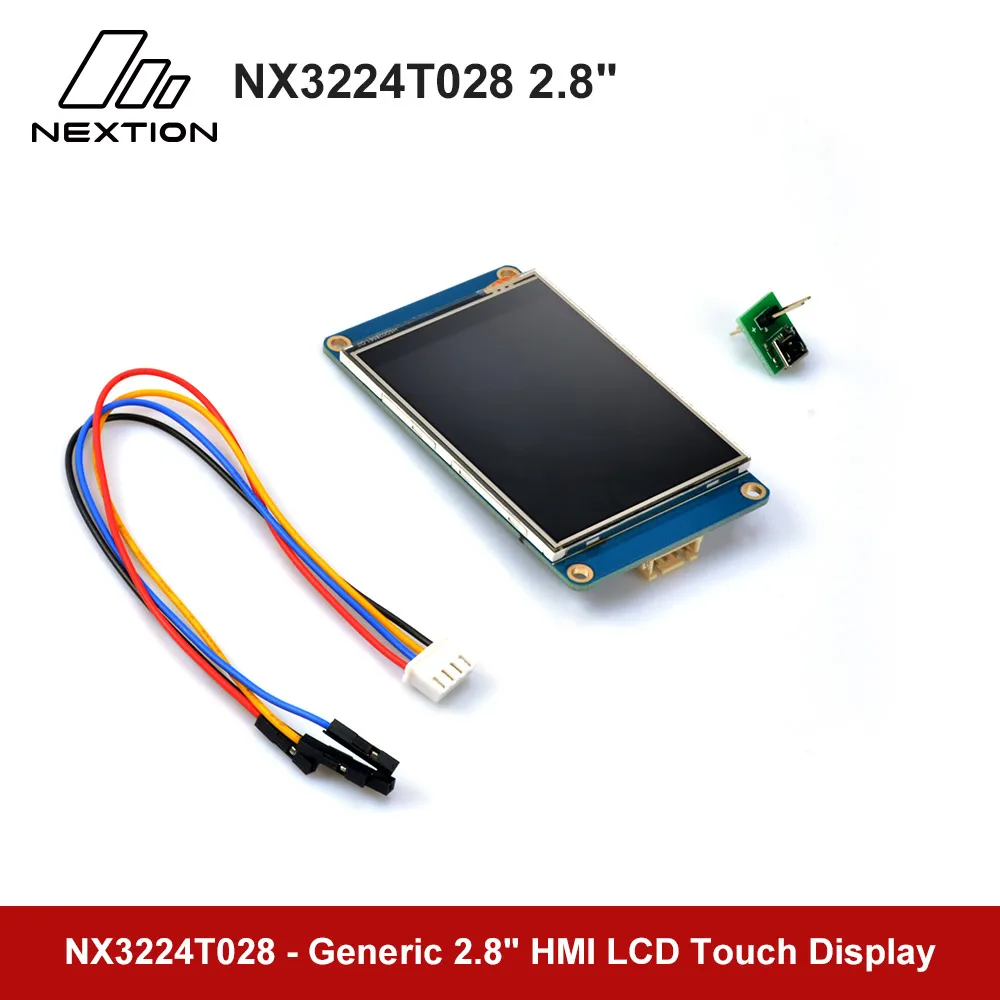

NX3224T028 2,8 ”TFT сенсорный дисплей модуль * 1 XH2.54 4 P провода * 1 Испытательная плата питания * 1

Примечание:Есть небольшая испытательная плата блока питания и провод для вас, чтобы проверить, достаточно ли электропитания или нет. Пожалуйста, посмотрите ниже изображение о том, как использовать его.

Для получения технической поддержки, пожалуйста, откройте билет наItead Поддержка Системы: Nextion. itead. cc
