Описание

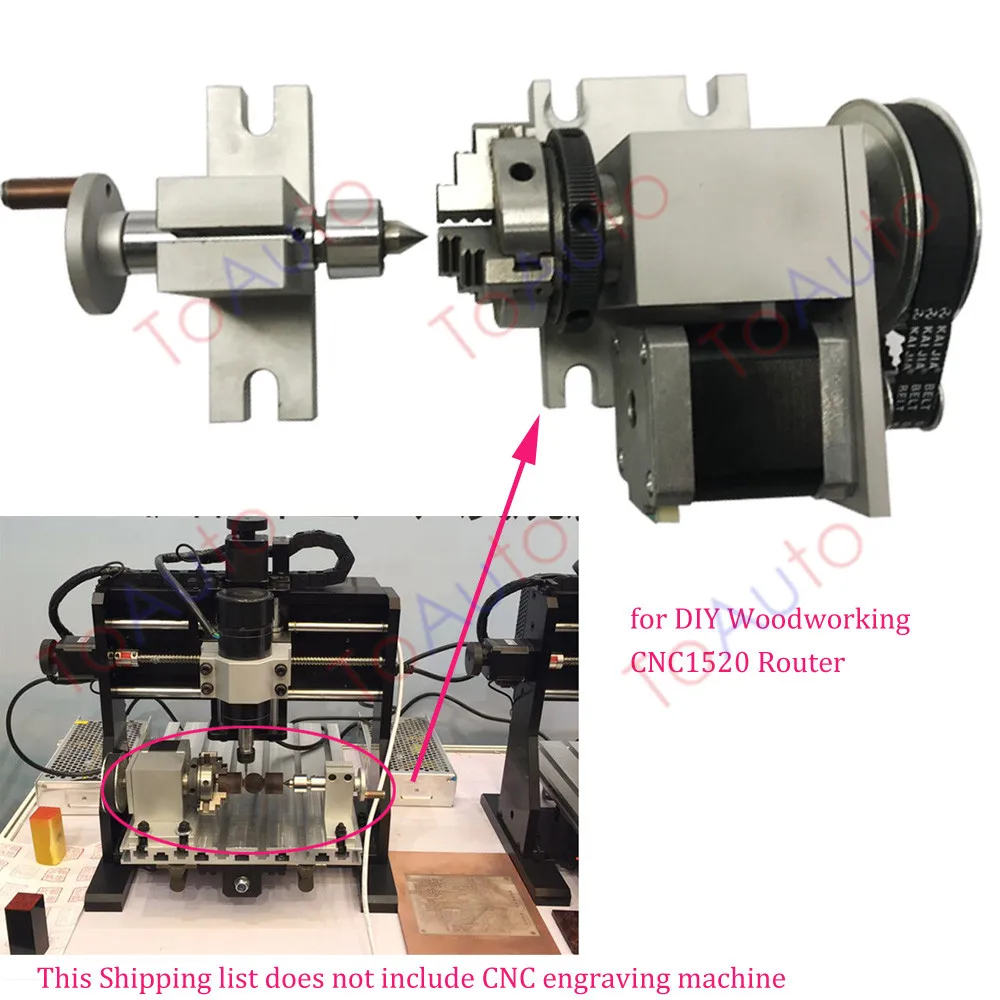

Делительная головкаРоторная ось + Задняя шток 4 оси Nema17 мотор + K01-50 50 мм 3 кулачковый самоцентрирующийся токарный патрон для деревообработки
1. Список доставки:
| 1 шт. | Ось вращения |
| 1 шт. | Задняя бабка |
| 1 шт. | Гаечный ключ |
2. Особенности
| Тип | Зажимной патрон | Челюстей | Центр высота | Общая высота | Передаточное число | Мотор | Для фрезерный станок с ЧПУ |
| 4-я ось для маршрутизатора с ЧПУ | K01-50 | 3 челюсти | 44 | 100 | 4:1 | Nema17 | CNC1520 |
| K02-50 | 4 нижними зажимами | 44 | 100 | 4:1 | Nema17 | CNC1520 | |
| K01-63 | 3 челюсти | 54 | 85 | 4:1 | Nema17 | CNC1520 | |
| K02-63 | 4 нижними зажимами | 54 | 85 | 4:1 | Nema17 | CNC1520 | |
| K11-80 | 3 челюсти | 65 | 100 | 6:1 | Nema23 | CNC3040 | |
| K12-80 | 4 нижними зажимами | 65 | 100 | 6:1 | Nema23 | CNC3040 | |
| K11-100 | 3 челюсти | 65 | 115 | 6:1 | Nema23 | CNC3040 | |
| K12-100 | 4 нижними зажимами | 65 | 115 | 6:1 | Nema23 | CNC3040 |
3. 4-осевой импульсный эквивалент настройки:
Mach3 Системных настройках
| Количество импульсов 1 градуса | (Количество импульсов двигателя/lap * микро-шаговый уровень привода * коэффициент уменьшения)/360 градусов |
| Например: Две фазы Nema23 мотор Микрошаговый уровень: 16 коэффициент снижения: 6 | (200×16×6) ÷360 =35,5555 |
| Контрольная карта Системных настройках | |
| Угол одного импульса | 360 градусов/(количество импульсов двигателя/коленей * микро-шаговый уровень привода * коэффициент уменьшения) |
| Например: | 360÷ (200×16×6) = 0,01875 |
| Две фазы Nema23 мотор | |
| Микрошаговые уровни: 16 | |
| Передаточное отношение:6 |
Алгоритм замены оси X или Y:
Периметр/(количество импульсов двигателя/lap * микрошаговые уровни привода * коэффициент уменьшения)

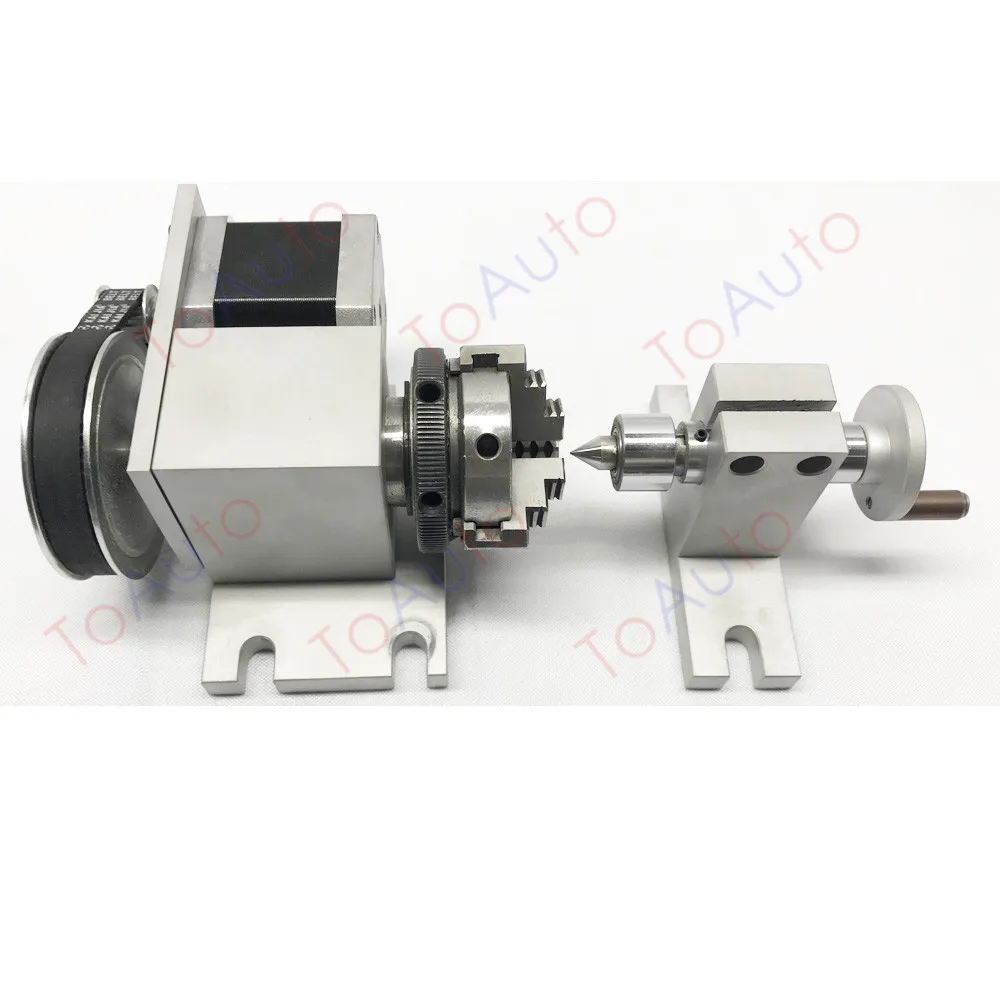

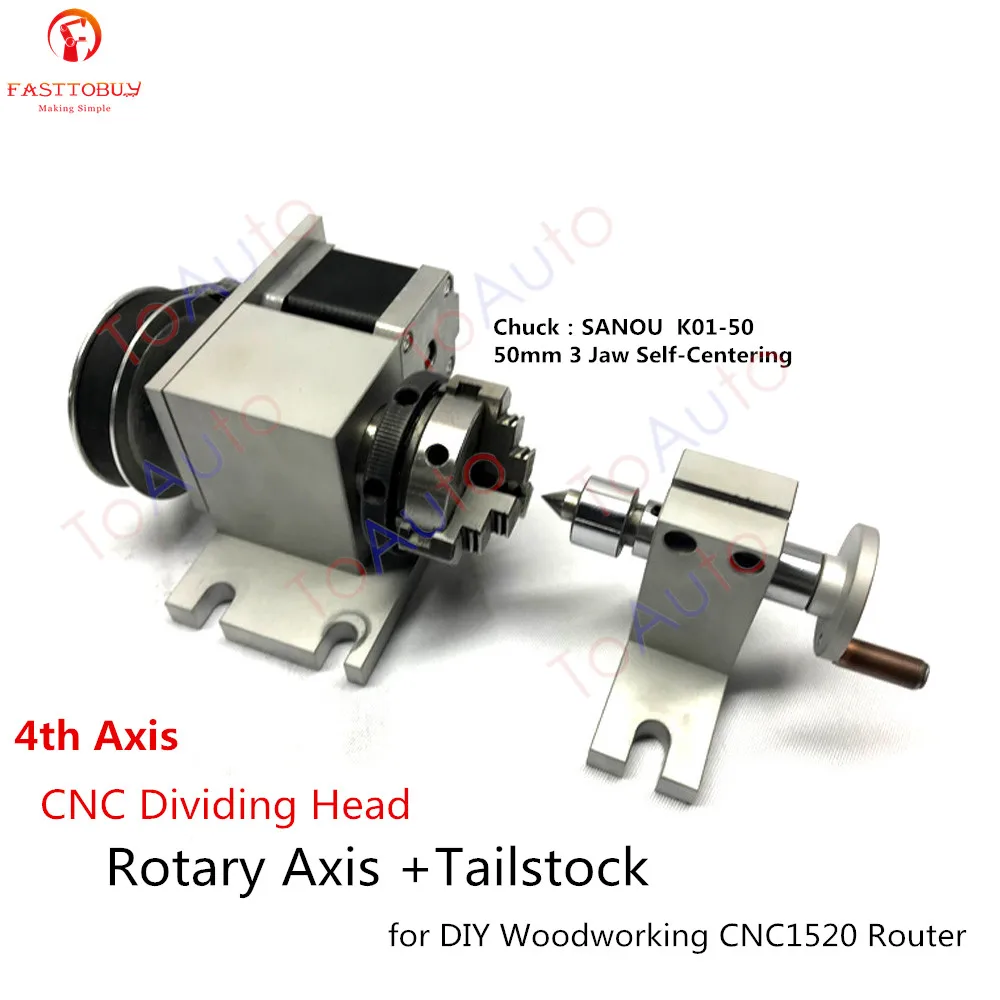

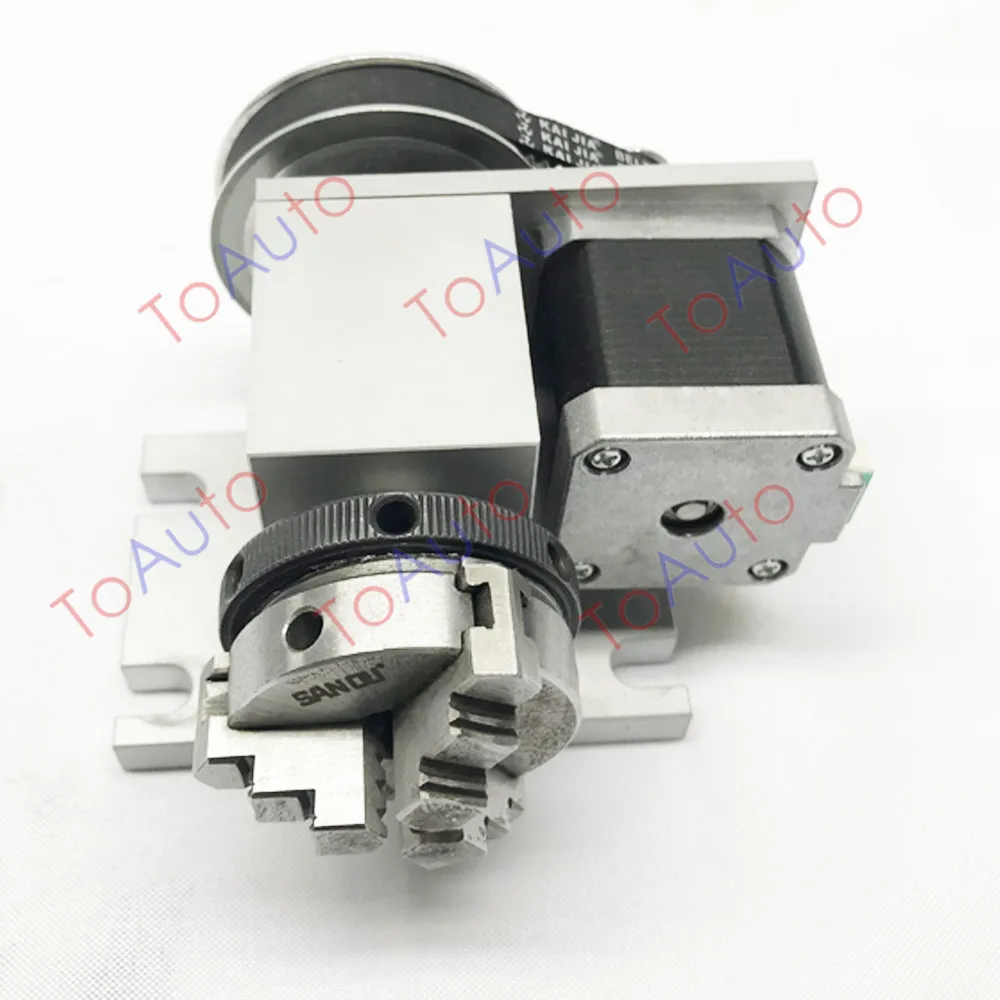

4. Фото:
Характеристики
- Питание
- Электрический
- Количество зажимов
- 3
- Номер модели
- S01-50T
- Бренд
- ToAuto
