Описание:

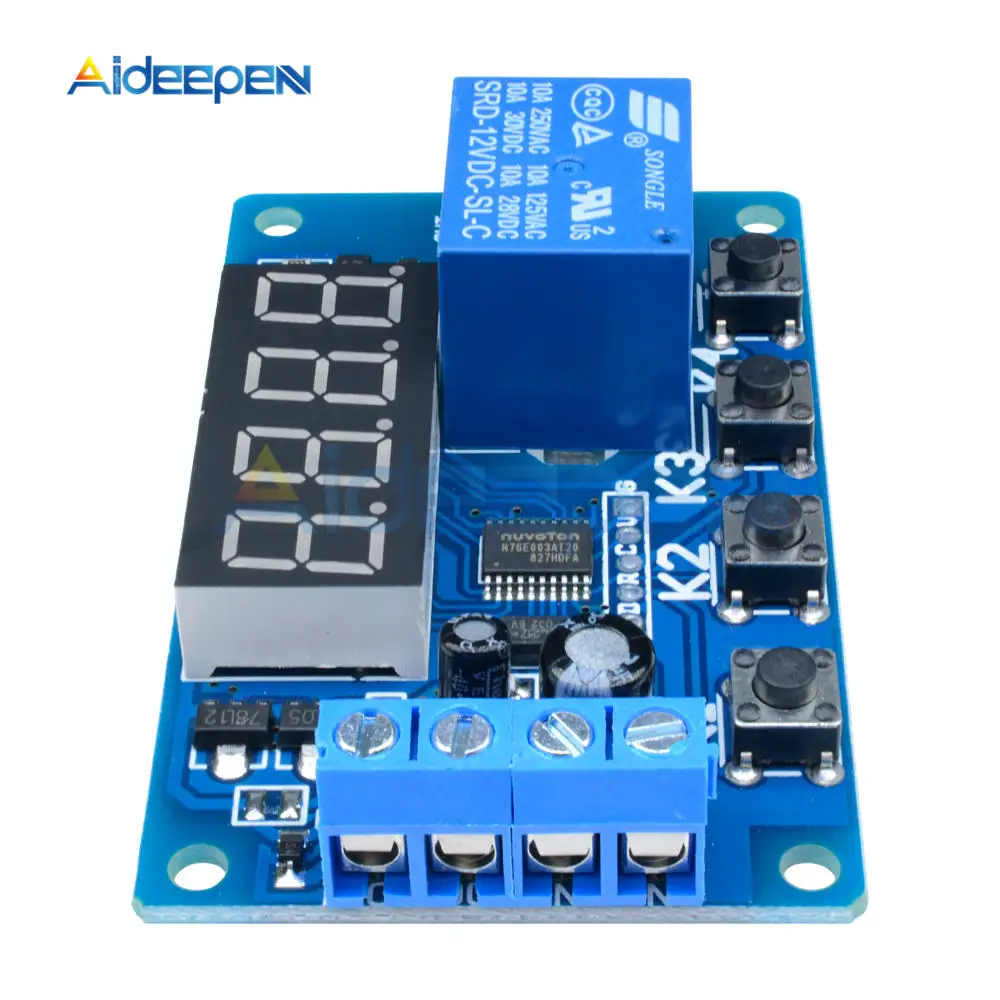

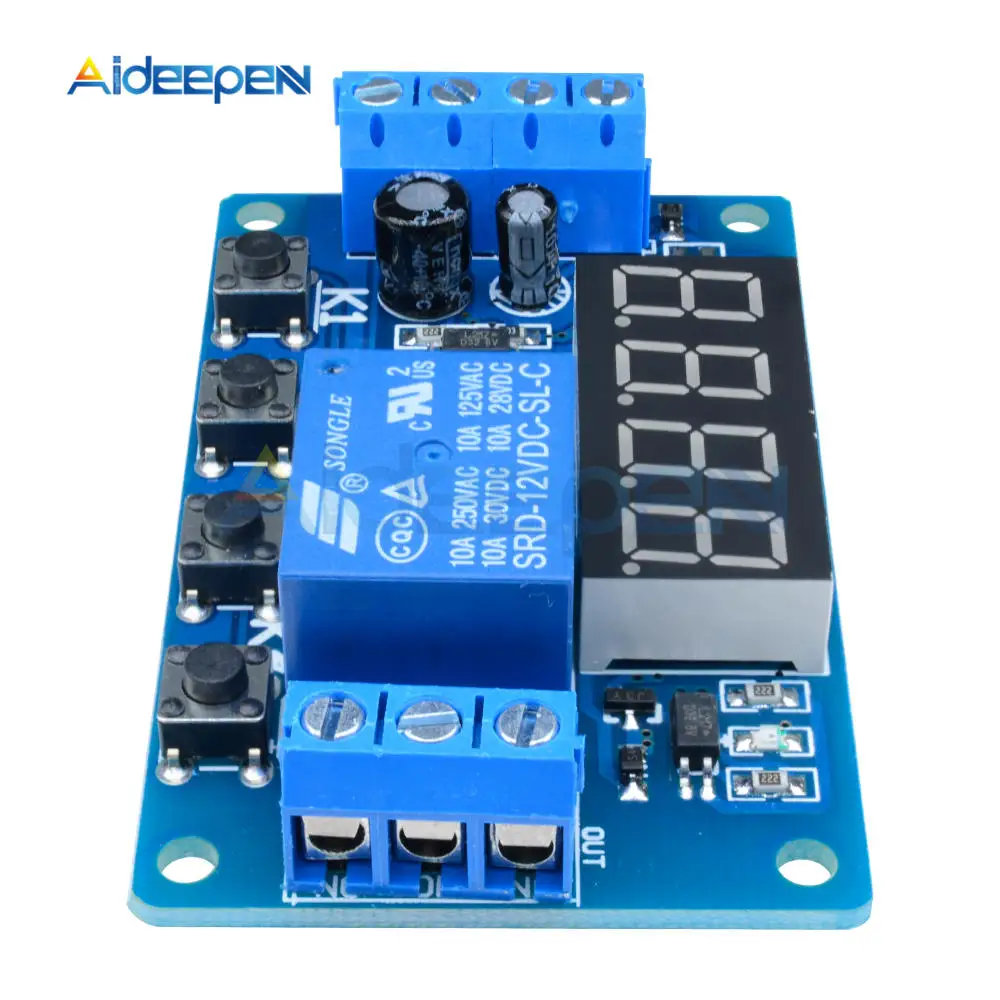

Модель продукта: YYC-2S 24 общие функции, чтобы удовлетворить больше потребностей применения; может контролировать соленоидные клапаны, насосы, двигатели, огни и т. Д.
Вход напряжение: 5 в постоянного тока/12/24 V опционально
Выходная мощность: может контролировать нагрузку постоянного или переменного тока в пределах 10а
Диапазон времени: от 0,01 до 999 минут регулируется в любое время

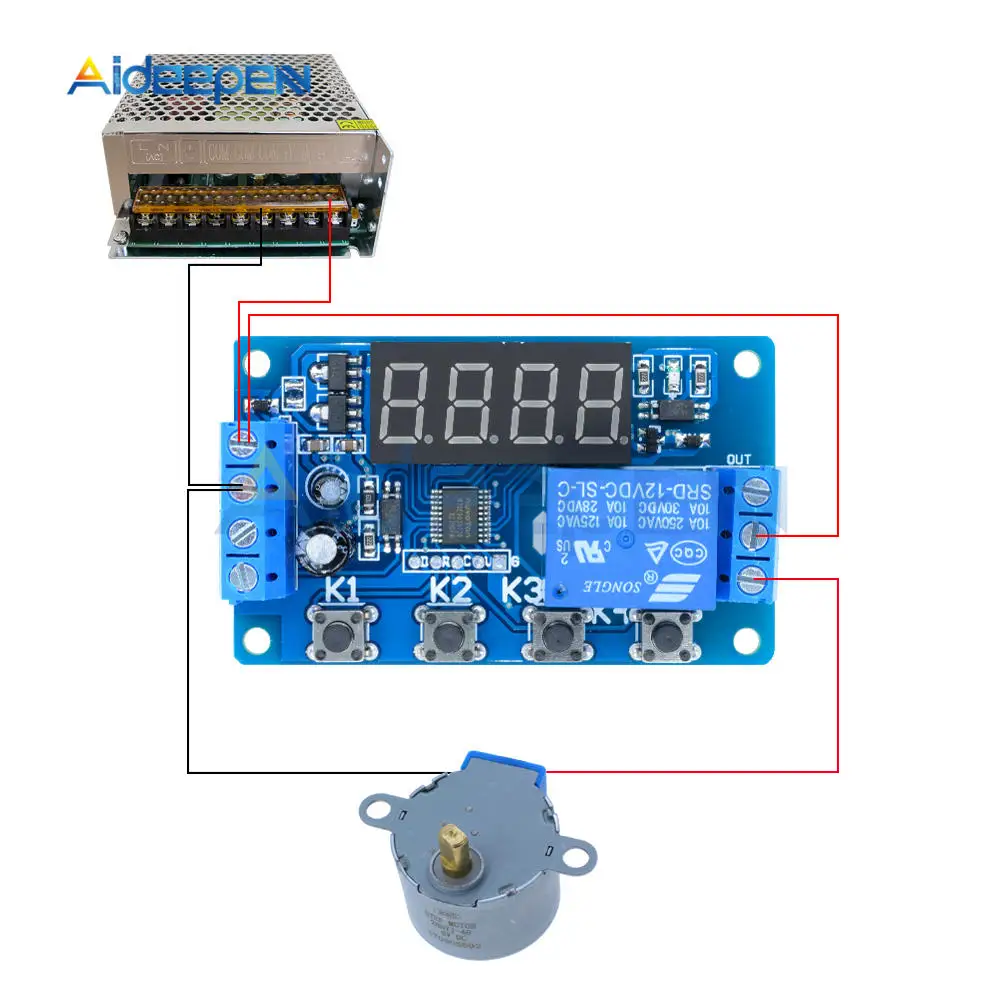

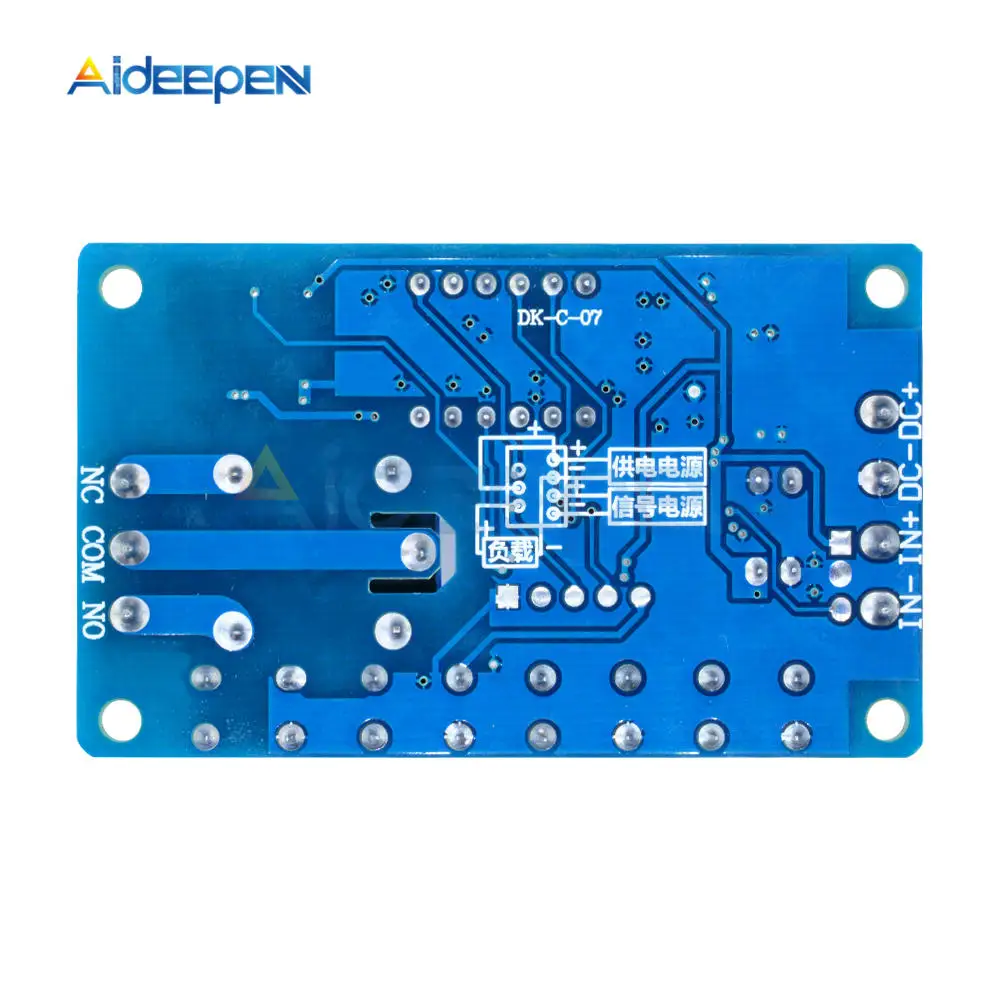

Описание порта подключения:
1, DC +: входной источник питания постоянного тока положительный
2, DC-: входной источник питания постоянного тока отрицательный
3. IN +: положительный входной терминал
4, в-: входной терминал сигнала
5, нет: реле нормально открытый интерфейс, реле подвешено перед всасыванием, после всасывания и короткого замыкания с COM
6, COM: релейный общий интерфейс
7. NC: реле обычно закрывает интерфейс, и реле коротко до COM перед закрытием всасывания.
Функция напылением упаковочный лист:
P-11: Jog P-12: самоблокирующийся P-13: подача сигнала, реле автоматически остановится на несколько секунд; триггер будет неправильным во время задержки.
P-14: подача сигнала, реле автоматически остановится в течение нескольких секунд; триггер повторного времени во время задержки
P-15: подача сигнала, реле автоматически останавливается на секунды; триггер тайминг срабатывает во время задержки
P-16: подача сигнала, реле автоматически остановится на несколько секунд; сброс запуска во время задержки
P-17: подача сигнала, реле закрыто, входной сигнал отключен, выход выключен через несколько секунд
P-18: после включения, реле немедленно потянет, после задержки в секунду, питание будет выключено;
P-21: отсоедините сигнальное реле, после задержки в секунду, реле тянет в
P-22: подача сигнала, через более чем секунд реле тянет, сигнал исчезает, реле останавливается.
P-23: после того, как сигнал исчезнет более чем на несколько секунд, реле закрыто, есть сигнал, и реле останавливается.
P-24: есть сигнал. Через несколько секунд реле закрыто. Когда сигнал исчезает более чем на секунду, реле останавливается.
P-25: есть сигнал через более чем секунд, реле закрыто, и после того, как сигнал превышает секунды, реле останавливается.
P-26: есть сигнал. Реле останавливается через секунду всасывания, и сигнал пропадает. Реле снова останавливается через несколько секунд.
P-27: обнаружен импульсный сигнал и реле закрыто; если нет импульсного сигнала, реле задерживает на секунды;
P-28: после включения питания, после задержки в секунд, реле тянет, пока питание не выключено.
P-31: после включения, реле тянет в течение секунд, отключается в секунд, бесконечная петля; отключение питания останавливается P-32: сигнал, старт P-31
P-33: подавайте сигнал, начинайте P-31 бесконечной петле; подавайте другой сигнал для завершения петли
P-34: после включения питания, после задержки в секунд, реле тянет и закрывает через B секунд.
P-35: есть сигнал. После задержки в секунду реле тянет и закрывает через B секунды.
P-36: есть сигнал. Через несколько секунд реле тянется и закрывается через секунд B.
P-37: есть сигнал, реле автоматически остановится на секунды, а затем остановится на 24 секунды. Триггер сигнала является неправильным во время A + B.
P-38: есть сигнал, реле автоматически остановится на секунды, остановится и повторит время в течение секунд, а затем автоматически закроется на секунды.
P-41: нет сигнала; сигнал исчезает; реле работает после задержки времени.
P-42: сигнал исчезает, после задержки времени, реле работает; время окончания работы B
P-43: сигнал исчезает. По прошествии времени реле работает; время работы B заканчивается.
P-44: после включения, реле работает в течение одного времени, и останавливает время B; цикл останавливается автоматически в течение C раз.
P-45: мощность не активируется, после подачи сигнала; реле работает в течение одного времени, время B останавливается; цикл C останавливается автоматически; сигнал выдается снова, еще раз
P-46: после того, как сигнал отправляется более одного раза, реле закрыто; всасывание держится; мощность остановлена.
P-47: после того, как сигнал отправляется более чем на один раз, реле закрыто в течение B секунд.
P-48: через секунд C, после того, как сигнал будет непрерывно отправлен более чем раз, реле закрыто в течение секунд.

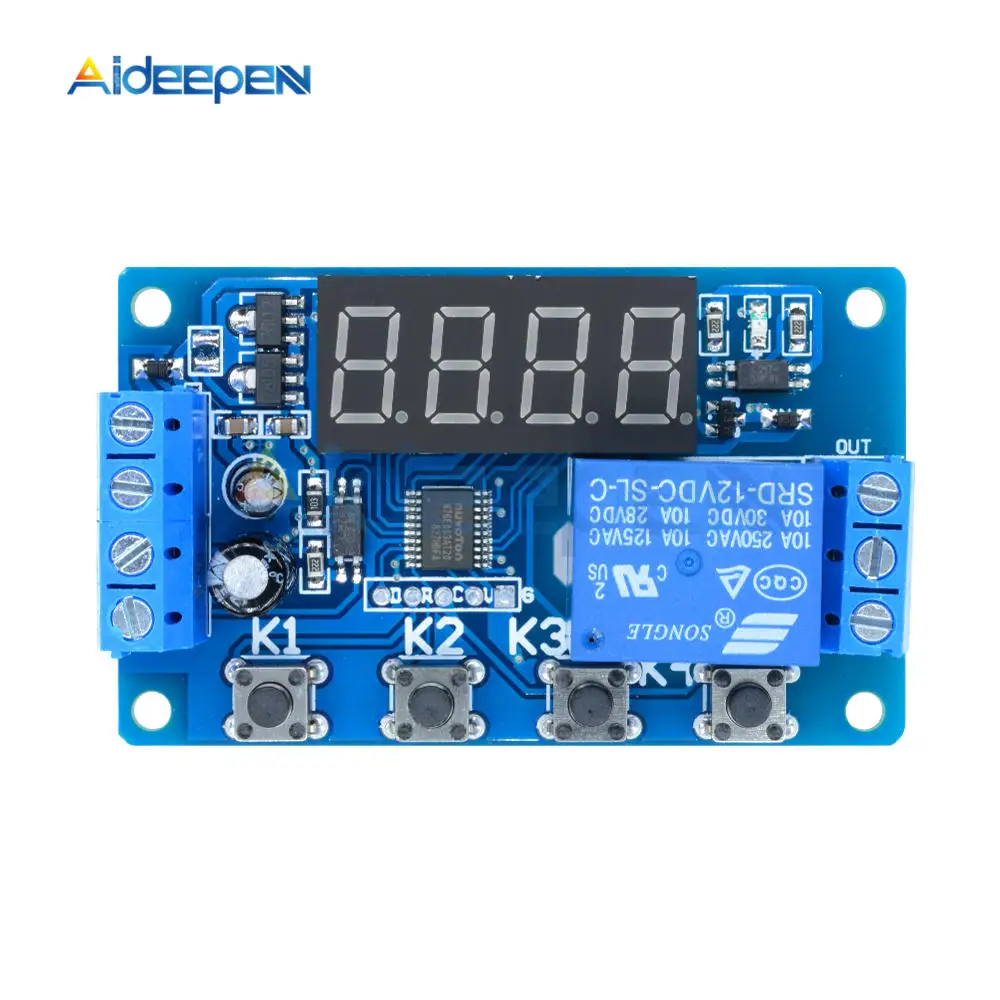

Кнопка настройки инструкции по уходу за изделием
Индикатор включения питания «----» означает вход в режим ожидания;
Нажмите K1 в первый раз (для предотвращения ложного срабатывания требуется более 1 секунды)
Дисплей экрана: P-11: K2 регулирует основной режим, функции регулировки K3 и K4
Нажмите второй раз K1, экран отображает: A001: K2 и K3 отрегулируйте первый раз A, K4 отрегулируйте десятичную точку (единица времени)
При нажатии на третий K1 экран отображает: B001: K2 и K3 Отрегулируйте второй раз B, K4 подстраивает десятичную точку (единица времени)
Нажатие на четвёртый K1, «----» означает вход в режим ожидания;
Нажмите K4 в режиме ожидания, чтобы постоянно выключить/включить дисплей и переключить режим низкой мощности.
X. XX десятичная точка в сотне, диапазон времени: от 0,01 секунд до 9,99 секунд
XX. X десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд
XXX не имеет точки после запятой, диапазон синхронизации: 1 секунда ~ 999 секунды
XXX. Десятичная точка находится в одном месте, временной диапазон от 1 минуты до 999 минут.
Посылка включает в себя:
-1 шт.5 в постоянного тока, 12 в, 24 в светодиодный дисплей, цифровое реле задержки, таймер задержки, модуль управления переключателем, 4 кнопки, 4 цифры, цифровая трубка красного цвета, 10 а
Характеристики
- Бренд
- Aideepen
- Нагрузка на контакт
- Малая мощность
- Номер модели
- Time Delay Relay Module
- Функция защиты
- other
- Источник питания
- DC
- Применение
- Реле общего назначения
- Основы
- Переключатель времени
- Индивидуальное изготовление
- Да
- Напряжение
- 12 В
- DC 5V 12V 24V
- LED Display
- Digital Delay Relay
- Delay Timer Control Switch
- Delay Timer Module
- Delay Timer Relay
- 4 Digit Digital Tube
- 10A
