Этот продукт является 20 струнным литиевым аккумулятором для защиты питания.С сбалансированным цепи, Тот же порт 45А разряда. С теплоотводом, размер: 120*60*9 мм.С кабелем, длина составляет 400 мм.
Плата защиты с защитой от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры.
Электрические параметры:(Литий-ионный аккумулятор) (20 струн)
| Деталь | Технические характеристики | Типичные | Блок |
| Разряда | Непрерывная Ток разряда | 45 | А |
Мгновенная Ток разряда | 100 | А |
| Зарядка | Зарядка Напряжение | 84 | V |
| Зарядный ток никель-металл | 45 | А |
| Защита от перезарядки защиты | Защита от перезарядки обнаружения | 4,08 ±0. 05 | V |
| Защитите задержки | 1000 | MS |
| Защита от перезарядки релиз | 3,6 ±0. 05 | V |
| Баланс | Обнаружить Напряжение | 4,2 ±0. 025 | V |
| Выпуск Напряжение | 4,2 ±0. 05 | V |
| Баланс тока |
45±5
| MA |
| Защита от избыточной разрядки защиты | Защита от избыточной разрядки обнаружения | 2,55 ±0. 08 | V |
| Задержка обнаружения избыточного разряда | 50 | MS |
| Выпуск Напряжение | 2,9 ±0. 1 | V |
| От перегрузки по току защиты | Обнаружить Напряжение | 150 | МВ |
| Обнаружения задержки | 15 | MS |
| В настоящее время обнаружения | 130±10 | А |
| Состояние релиз | Резать нагрузки |
| Защита от короткого замыкания защита | Защитите состоянии | Резать нагрузки |
| Обнаружения задержки | 200 | Свяжитесь с нами |
| Состояние релиз | Резать нагрузки |
| Температура защиты | Температура защиты | / | ℃ |
| Сопротивление | Внутренняя поверхность | ≤15 | MΩ |
| Собственного потребления | Рабочий ток | ≤50 | МкА |
| Ток сна (при переразрядке) | ≤10 | МкА |
| Рабочая Температура | Диапазон | -30/+ 80 | ℃ |
Внимание при подключении:
Когда мы соединяем BMS с ячейками или разбираем BMS из аккумуляторного блока, необходимо выполнить следующий порядок и правила, чтобы избежать повреждения компонентов BMS и проблем, связанных с незащитой ячеек.
-Для достижения наилучшей производительности BMS и для работы на самом длинном расстоянии, все батареи должны быть хорошо подобраны (напряжение каждой батареи ≦0. 05 в, IR≦15 МОМ, емкость ≦30 мАч) для обеспечения лучшей консистенции аккумулятора.
-Ячейка должна быть соединена параллельно сначала, после этого соединена в серии
-Порядок подключения:
Шаг 1: Подключение зарядки/разрядки провода, батарейный блок отрицательный провод
Шаг 2: после подтверждения подключения проводов, Подключите соединительный кабель в BMS
Не подключайте соединительный кабель в BMS перед подключением провода!
Внимание, защита от ЭСР во время работы.
4,2 V зарядное устройство + 5 V Dis зарядное устройство доска DC преобразователь... US $4,18
8CH dc 12 V Modbus RTU RS485 релейный модуль переключатель Бо... US $15,81
Dc 12 V батарея Автоматическая зарядка контроллер модуль... US $4,82
16A 600 V 18 nanoseconds высокоскоростной выпрямитель Bridg... US $3,99

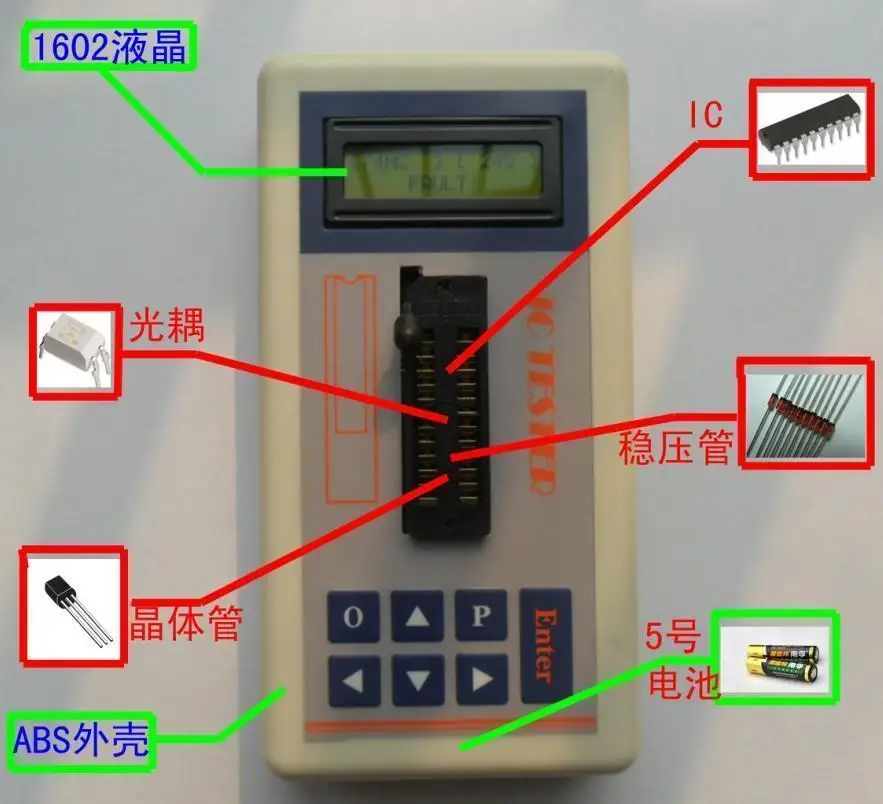

Цифровой IC тестер-Транзистор тестер обнаружения ntegrat... US $51,99
