Liitokala Lii-PD4 S4 S2 402 202 100 18650 зарядное устройство для аккумуляторов 1,2 в 3,7 в 3,2 в AA21700 NiMH литий-ионный аккумулятор умное зарядное устройство+ 5 В разъем

Описание

Умное устройство для зарядки никель-металлогидридных аккумуляторов от компании Liitokala: Lii-PD4 Chargerx1

Кабель переменного тока x1

Руководство по эксплуатации x1

Меры предосторожности:

1.ThЯвляетсяЗарядное устройство можно заряжать портативным зарядным устройствомВсеCylindРики Аккумуляторная батареяБатареи 3,7 VЛитий-ионный аккумулятор , 3,8 V IMR, 1,2 V Ni-MH/Cd, 3,2 VLiFePO4

2.Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не следует заряжать аккумулятор сверх рекомендованного ограничения тока

3.Если вход постоянного тока, только12 V1А Рекомендуется

4.С учетом нагрева во время зарядки

5.Выньте зарядное устройство из источника питания после завершения зарядки и выньте аккумулятор из зарядного устройства одновременно

6.Только для использования в помещении

7.Данные отображения только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

Электрические параметры:

1. Вход: кабель переменного тока 110-240 V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/DC 12 V 1A (выборочно)

2. Выходное напряжение: постоянный ток 4,2 в для литий-ионных 3,7 в

Постоянный ток 4,35 в для литий-ионных 3,8 в (IMR)

3,65 В постоянного тока для LiFePO4

DC 1,48 в для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота #4),

1000mA * 2, 500mA * 3 500mA * 4

NiMH/NiCd: 1000 мА * 2, 500 мА * 3 500 мА * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры аккумуляторов

Литий-ионный Тип/IMR/LiFePO4: 26650,21700, 20700, 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

NiMH/Cd: AA, AAA, SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

Электрические параметры:

1. Вход: кабель переменного тока 110-240 V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/DC 12 V 1A (выборочно)

2. Выходное напряжение: постоянный ток 4,2 в для литий-ионных 3,7 в

Постоянный ток 4,35 в для литий-ионных 3,8 в (IMR)

3,65 В постоянного тока для LiFePO4

DC 1,48 в для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота #4),

1000mA * 2, 500mA * 3 500mA * 4

NiMH/NiCd: 1000 мА * 2, 500 мА * 3 500 мА * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры аккумуляторов

Литий-ионный Тип/IMR/LiFePO4: 26650,21700, 20700, 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

NiMH/Cd: AA, AAA, SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

Зарядное устройство с автоматическим определением полярности

Это зарядное устройство предназначено для портативных, гибких и многотипных аккумуляторов. Он может автоматически обнаруживать полярность батареи, типы батарей и заряжать батарею под выбранным вами током зарядки. Встроенный цифровой ламповый индикатор для отображения состояния зарядки в реальном времени

Особенности:

1. Четырехслотовая независимая зарядка и система управления MCU, микро USB DC 5 V вход Min.2A

2. Самая яркая точка этого зарядного устройства с функцией автоматического обнаружения полярности батареи (Любая полярность)

3. Селективный 0.5A/1A/2A зарядный ток для литиевых батарей путем длительного нажатия на кнопку тока. Ток по умолчанию составляет 0.5A

4. встроенный цифровой ламповый индикатор показывает состояние зарядки в реальном времени канала no. (CH), напряжение, ток, емкость времени и тип батареи Li-Fe 3,20 в/Li-ion 3,70 в/Li-ion 3,85 В (IMR); когда два канала зарядки, общий ток будет не более 2А (когда только 1 шт. батарея вставлена, Ток зарядки будет 2А, после того, как вторая батарея вставлена, ток будет автоматически снижен до 1А; когда зарядка закончена, он показывает "полный";

5. Определение литий-ионного и никель-металл-гидридного аккумулятора автоматически; Выберите вручную, коротко нажмите кнопку mode для батареи IMR (3,85 В литий-ионный) и батареи LiFePO4 (3,2 в)

6. Функция активации для батареи 0 в защиты PCM.

7. Не будет заряжать аккумуляторы с 0,0 ≤U <0,2 в для NiMH/Cd и 1,65 ≤U <2,2 в для li-ion

8. Многофункциональные функции защиты от перезарядки, переразряда, короткого замыкания и может автоматически определить сломанный/дефектный аккумулятор (не будет заряжать плохой аккумулятор);

9. Зарядка под постоянным напряжением и током

Управление Инструкция:

1. Кнопки: есть кнопка «режим» отдельно для каждого канала выбора типов батарей, зарядный ток

И статус зарядки отслеживания

Вы долго нажимаете кнопку «режим» в течение 3 секунд, чтобы изменить зарядный ток для литиевых батарей, вы можете изменить зарядный ток в любое время

U короткий нажмите кнопку «режим», чтобы изменить типы зарядки литиевых батарей. Если нет настроек, он будет по умолчанию как 1,2 в Ni-MH или 3,7 в литий-ионный аккумулятор автоматически. Необходимо изменить режим для литий-ионного аккумулятора 3,85 В и аккумулятора 3,2 В LiFePO4

Он начинает заряжать аккумулятор через 5 секунд после ваших настроек

2. Дисплей зарядки: Подключите входной порт 5 в с usb-кабелем, цифровой индикатор показывает

Вся информация для 2 S и "null", если батарея не вставлена; после того, как она обнаружит с батареей, вставленной, показывая канал нет, напряжение и ток батареи, в то время как символ типа батареи мигает (для никель-металл-гидридных/никель-кадмиевых аккумуляторов не будет мигающей функции типа батареи); затем в 5S, он начнет заряжаться с" V "мигает (зарядка начинается). Когда аккумулятор полностью заряжен, он показывает "полный"

Эталонный чертеж параметров цифрового индикатора:

Электрические Технические параметры:

U вход: Micro USB DC 5 В/2 А (мин.)

U Выходное напряжение: DC 4,2 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для li-ion

DC 4,35 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для IMR

DC 3,65 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для LeFePO4

DC 1,48 V 500mA для NiMH/NI-Cd

U постоянное напряжение зарядки с отрезным током l ess затем 100 мА

U ток в режиме ожидания: не более 15 мА

Совместимость для батареи:

U литий-ионный Тип/IMR/LiFePO4: 26650,20700, 18650, 18490, 17700, 17500, 16340 (RCR123), 14500, 10440

U Ni-MH/Cd: AA, AAA, A, SC, C Размер

Размер (мм)/вес (граммы):

U длина 118 мм x ширина 100 мм x высота 30 мм

U 136,4 г (зарядное устройство) в комплект не входит usb-кабель

Дизайн и сделано в Китае

Свяжитесь с дистрибьютором для получения дополнительной информации или поддержки

Отгрузочная ведомость:

Lii-S2 Зарядное устройство * 1

Кабель USB * 1

Руководство по эксплуатации * 1 ( Примечание: Не включает разъем для зарядки)

Меры предосторожности:

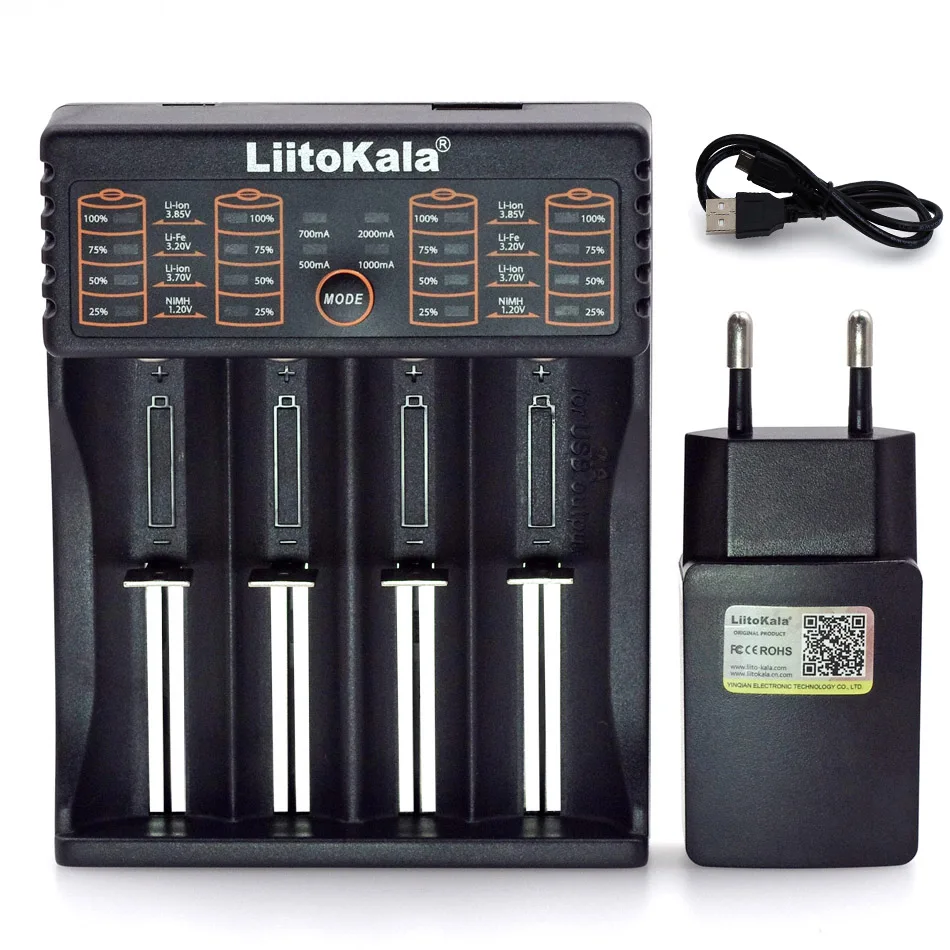

Характеристики и функции:

1. Мульти-Потребляемая мощность: кабель переменного тока 110-240 V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/12 V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2. Интеллектуальный автоматический набор заряда всего трех уровней: 500 мА/1000 мА/2000 мА), 2000 мА фиксируется только для слота #4.

3. многофункциональный светодиодный индикатор зарядки: для хода зарядки: 25%-50%-75%-100%, типы батарей: ni-mh 1,2 в, Li-Fe 3,2 в, Li-ion 3,7 в, литий-ионный 3,80 в (IMR) и для зарядного тока: 0.5A/1A/2A

4. Автоматическое определение литий-ионных и никель-металл-гидридных аккумуляторов и Ручная настройка режима зарядки литий-ионных аккумуляторов LiFePO4 и 3,80 в (IMR)

5. Обновление для батареи OV. Он не будет заряжать аккумулятор 1,65-2,20 в (ток обновления может быть обнаружен только)

6. Многофункциональная функция защиты от перезаряда и переразряда, короткого замыкания, полярности и так далее. Он может легко определить сломанные батареи с гораздо большей безопасности.

7. Зарядка при постоянном напряжении и токе

Кнопки и светодиодный:

1. Кнопка режима: во время подключения источника питания 1) Короткое нажатие кнопки Mode для изменения типа батареи. Он начнет заряжать через 5 секунд после установки типа батареи (3,2 в или 3,80 в), 1,2 в Ni-MH и 3,7 в li-ion могут быть обнаружены автоматически, таким образом, необходимо установить только 3,2 В и 3,8 в батареи; 2) во время процесса зарядки, коротко нажмите кнопку mode для отображения типа батареи.

Примечание: тип батареи может быть выборочным только перед запуском зарядки.

2. светодиодный: в то время как блок питания подключен, все светодиодный S светильник сразу вверх 1) Если батарея не вставлена, 500 мАч светодиодный (один из трех индикаторов тока светодиодный S) будет продолжать и другие будут выключены. 2) Когда аккумулятор вставлен и обнаружен, будет гореть 4 Светодиодный индикатор зарядки для канала, среди которых светодиодный индикатор типа батареи 3,7 в постоянно мигает, указывая на то, чтобы установить Тип аккумулятора, при отсутствии работы в течение 5 секунд, он начинает путем автоматического обнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридными), а затем четыре светодиодный индикаторы будут отображения статуса зарядки. 3) во время зарядки Коротко нажмите кнопку Mode, чтобы показать тип батареи в течение 5 секунд; 4) Если не подключен блок питания, вставьте аккумулятор, он может быстро показать остальную громкость зарядного устройства аккумулятора.

* Светодиодный графический дисплей:

Электрические параметры:

1. Вход: кабель переменного тока 110-240 V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/DC 12 V 1A (выборочно);

2. Выходное напряжение: постоянный ток 4,2 в для литий-ионных 3,70 в

Постоянный ток 4,35 в для литий-ионных 3,85 В (IMR)

3,65 В постоянного тока для LiFePO4

DC 1,48 в для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота #4),

1000mA * 2/500mA * 2

NiMH/NiCd: 500 мА

4. Постоянное напряжение, ток отключения: менее 100 мА;

5. Ток в режиме ожидания: менее 15 мА.

Совместимые типы и размеры аккумуляторов

Литий-ионный Тип/IMR/LiFePO4: 26650,21700, 20700, 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

NiMH/Cd: AA, AAA, SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g

Lii-402 напылением Упаковочный лист:

Вход: Micro USB DC 5 В/2 А

Выход: 1,4, 4,2 В ± 05, 3,65 ± 05, 4,35 ± 05

Выходной ток: 500/1000 мАч

Ток отключения зарядки при постоянном напряжении: <100 мА · ч

Ток в режиме ожидания: <15 мАч

5. Функция выхода USB

Выходное напряжение нагрузки USB: 4,90 V-5.30

Выходной ток: 1000 мАч (1 а)

Ток холостого хода: <1 мАч

Выходное напряжение 4,75-5,25 в, когда ток 1000 мАч

Защита от перенапряжения на выходе: 3,0 ± 1

6. Совместимость

Li-ion/IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

7. Размеры

112 мм × 60 мм × 30 мм/86 г + 15 г USB кабель

Lii-100 напылением Упаковочный лист:

1, Liitokala Lii100 посылка: зарядное устройство Lii100 + USB кабель + 5 В 2 а зарядное устройство + Руководство

Четыре функции выхода USB:

1 USB порт выходной нагрузки напряжения: от 4,90 до 5,30 в;

2, выходной ток: 1000 мА

3 без тока нагрузки: <1 мА;

4, зарядный ток 1000, дверь выходного напряжения: от 4,75 до 5,25 в;

5. Выходное напряжение выключения защиты: 3,0 ± 0,1 в;

V. Совместимый аккумулятор:

Li-ion/IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

Размеры зарядного устройства: 113 мм × 38 мм × 32 мм (длина/ширина/высота)

Вес ** г (без аккумулятора, шнур питания)
