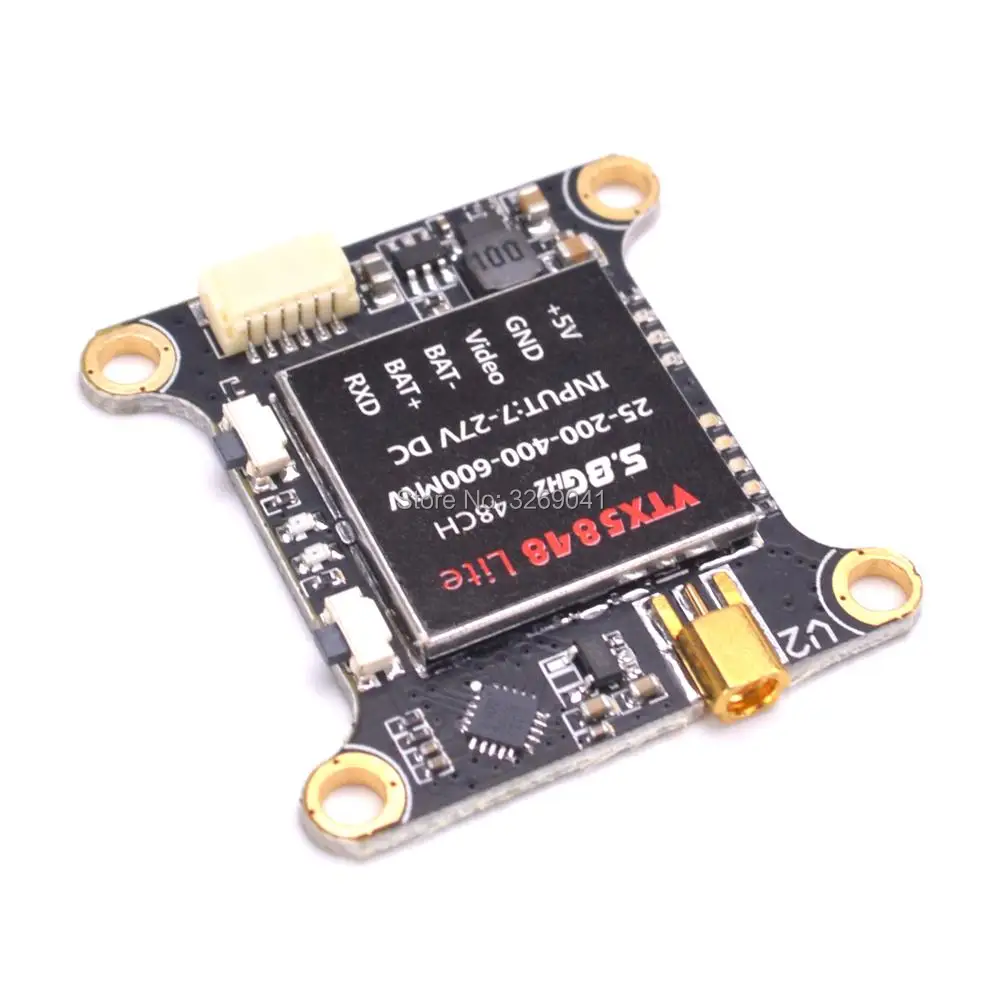

VTX5848 LITE 48CH 5,8G 25/100/200/400/600 мВт переключаемый FPV дрона с дистанционным управлением VTX видео передатчик Модуль OSD Управление

Описание

Параметры:

Название товара: VTX5848 LITE FPV видео передатчик

Входное напряжение: 7-27 В постоянного тока

Входной ток: 16,4 в (4S), 600 мВт = 360 ма±10ма

Выходное напряжение: DC 5 V 1A

Выход мощность: 25/100/200/400/600 мВт переключаемый

Канал: 48CH

Переключатель частоты: ручная кнопка/OSD (одновременная поддержка)

Разъем: MMCX (с SMA Удлинительный кабель)

Размер: 36x36x9 мм

Монтажное отверстие: 30,5x30,5 мм, м3

Вес: ≤6. 4 г (без антенны и разъема)

Особенности:

-Стабильная выходная мощность, дальность передачи

-Быстрая зарядка 5-переключателя скорости, независимых два красный индикатор с указанием тока Выходная мощность 25/200/400/600 мВт

-Использование 4*3 светодиодный дисплей 48 каналов

-Поддержка OSD сигнала дистанционного управления частотой, поддержка режима PIT (omW выходная мощность только может быть открытая в OSD)

-С сетевой фильтр

-Антенна с использованием MMCX к SMA (с 100 мм удлинительным кабелем), уменьшая пространство

-Мощный чип питания, вход до 27 в, выход 5 В/1A низкая пульсация, меньше помех

-Не устанавливайте антенну для включения питания, и она не сгорит VTX

-Расстояние между монтажными отверстиями 30,5 мм * 30,5 мм, подходит для контроллера полета CC3D, NAZE32, F3, F4, F7

Посылка включает в себя:

1x VTX5848 LITE FPV видео передатчик

1x 6 P * 1,0 мм соединительный кабель

1x MMCX-SMA коаксиальный кабель

VTX5848 LITE 48CH 5,8G 25/100/200/400/600 мВт переключаемый FPV дрона с дистанционным управлением VTX видео передатчик Модуль OSD Управление

Регулировка частоты колебаний:

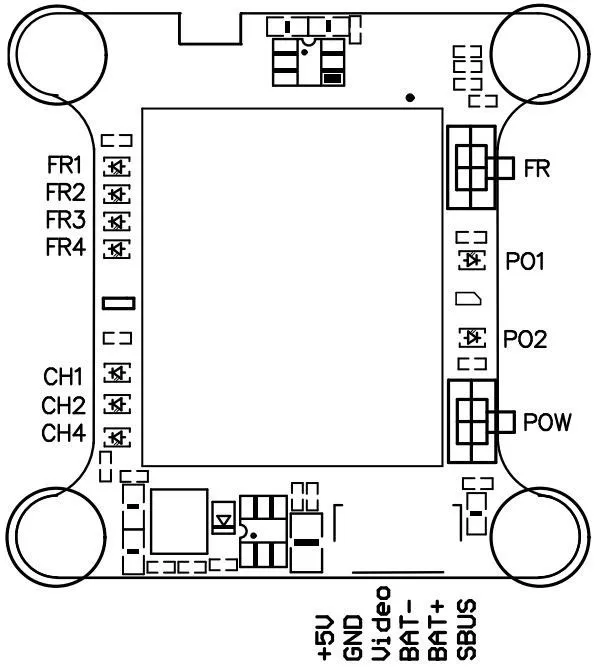

1. Ручная регулировка ------ RF кнопка, переключение частоты
Короткое нажатие, переключение канала, 4 Белый светодиодный ламп указывают на канал
Длительном нажатии (2 s), переключение, 3 синий светодиодный ламп указывают на группы

48CH список каналов:

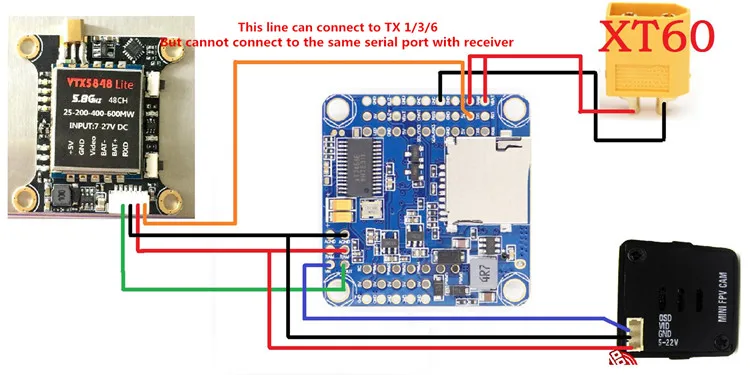

2. Схема подключения OSD регулировки

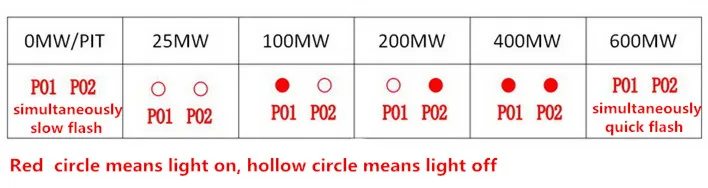

Мощность переключения:
Кнопка POW ------ Регулировка мощности
Нажмите один раз, переключая одну мощность (25 МВт, 100 мВт, 200 МВт, 400 МВт, 600 мВт)
600 мВт по умолчанию.
